METAL SOUND PROJECTORS
BI-DIRECTIONAL
f CELL10BT/EN
f CELL10BT/ENC
2
EN54-24

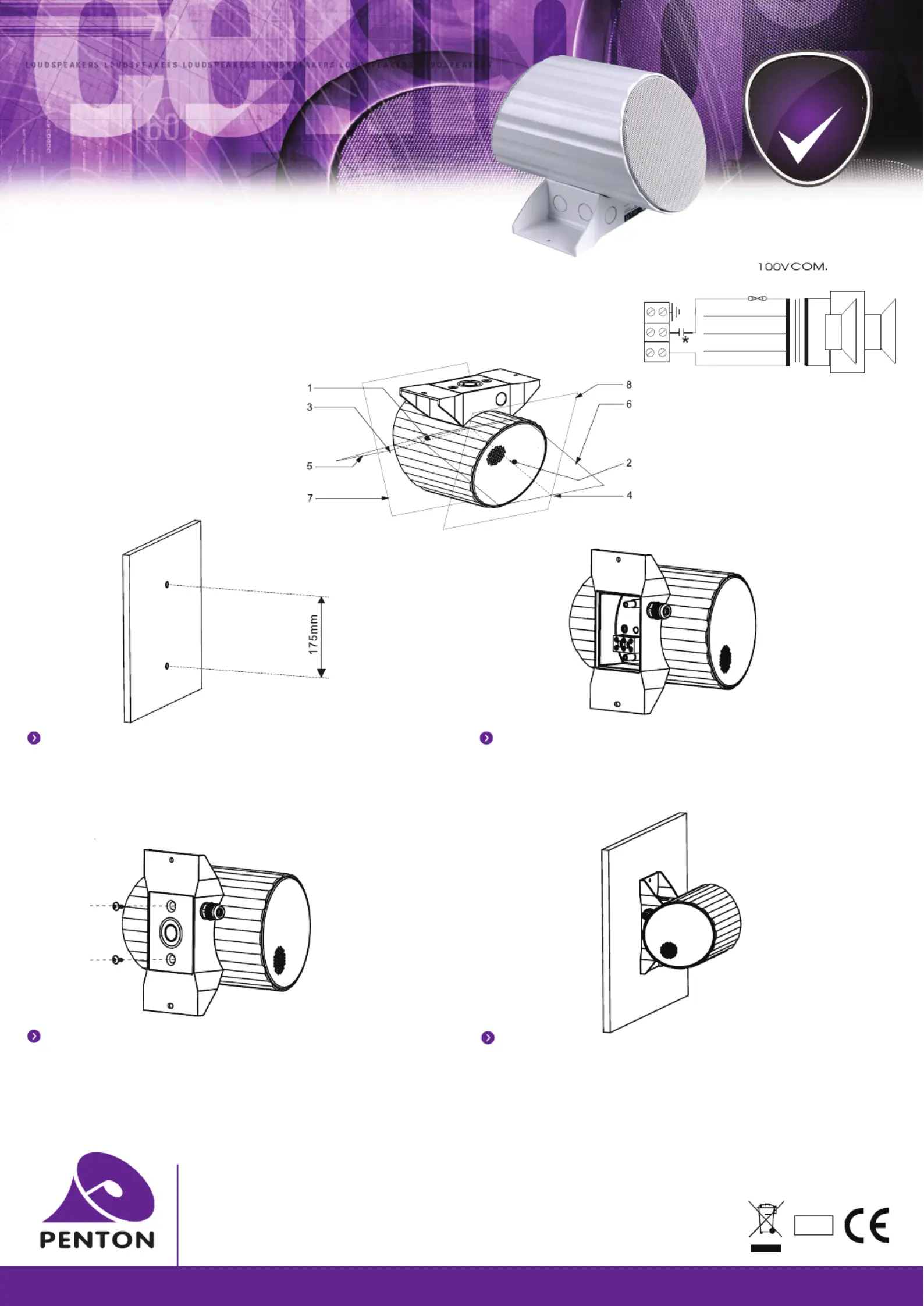

INSTALLATION INSTRUCTIONS
EN54-24:2008
Certificate No: 0359-CPR-00287 TYPE B
ZCL0504-083
OCTOBER 2014
Circuit Diagram
Black
White
Brown
Red
Thermal Fuse
Ceramic
terminal
block
2.5W
5W
10W
20W
STEP 1
Select a suitable position to mount the loudspeaker. Offer the speaker to the wall
or ceiling and mark through the mounting holes to position the fixing points. Use a
spirit level to ensure that the speaker will be level when fixed. Drill 2 holes,
174mm apart. Use suitable raw plugs to secure the fixings.
STEP 2
Remove the rear termination cover from the speaker by removing the 2 screw
fixings. Terminate the speaker cabling into the terminal block via suitable cable
glands. Select the correct tapping when termination the speaker. See the
circuit diagram above.
STEP 4
Use suitable fixings to hold the speaker securely to the surface. The speaker
installation is now complete.
STEP 3
Once the speaker has been wired replace the rear termination cover using the
2 fixings provided. The speaker can now be position over the fixing holes made
in the mounting surface at Step 1.
1. LOUDSPEAKER ENCLOSURE
2. LOUDSPEAKER ENCLOSURE
3. REFERENCE AXIS 1
4. REFERENCE AXIS 2
5. HORIZONTAL PLANE 1
6. HORIZONTAL PLANE 2
7. REFERENCE PLANE 1
8. REFERENCE PLANE 2 fCELL10BT/ENC
*with capacitor
