P INSTRUCTIONS - M8-AV English

ADDING SIGNAL-LINE MODULES

(Optional):

Some connected equipment may have

more signal-lines than can be protected

by the base unit alone. Panamax offers

a line of add-on signal-line modules

(sold separately) for these situations.

Each module includes installation

instructions and a small rectangular

bracket with a grounding interface. This

bracket replaces the small triangular

wall-mount bracket that comes with the

AC base unit and is needed only when

add-on modules are being installed.

More information can be obtained on

the Panamax website or by calling our

Customer Support Department.

WALL MOUNTING (optional):

1. Determine the mounting location on

the wall and mark the position for the

top mounting screw.

3. Place a spacer eyelet on one of the

#6 pan-head screws with the flared end

of the eyelet toward the wall. Drive the

screw into the wall (use the included

drywall anchors for hollow walls) at the

marked location, leaving the eyelet

exposed.

4. Position the key-hole on the unit's

top mounting bracket over the

eyelet/screw and slide the unit down to

lock the screw-head into the bracket.

5. Mark the location for the two lower

mounting screws (in the narrow portion

of the key-holes) and drive the screws

into the wall using the other 2 spacer

eyelets like in step #3. The included

drywall anchors should be used for

mounting on hollow walls.

6. Position the protector over the 3 eye-

lets/screws and slide the unit down to

lock it into place.

7. Using the above procedure allows

easy removal of the unit by sliding the

unit up to disengage the brackets from

the eyelets/screws.

TROUBLESHOOTING–

If you are having problems with your

surge protector, read this section.

The “Power On/Protection OK” LED

is not lit, there is no AC power to

my equipment, or my equipment

doesn’t turn on.

• Make sure that the protector is plugged

into a working AC outlet.

• Check all AC power connections.

• Make sure that the protector and

connected equipment are turned on.

• Check to see if the circuit breaker on the

surge protector (combination power

switch/circuit breaker) needs to be reset

(press “ON” to reset).

• If you still have no power, the protector

may be damaged. Contact Panamax

(website or Customer Support

Department) for replacement.

There is no audio or video for my

TV, stereo or VCR.

• Check the coaxial connections, making

sure they are correctly and securely

installed.

• Bypass the coaxial connectors. If your

picture returns, the protector is damaged.

Contact Panamax (website or Customer

Support Department) for replacement.

• If you still have no picture, a problem

with your cable provider’s signal may

exist.

My fax machine, modem or tele-

phone has AC power but still does

not work.

• Check to see if your connected equip-

ment is receiving a dial tone.

• If not, bypass the surge protector’s

phone jacks to see if the protector is dam-

aged.

• If your dial tone returns, the protector is

damaged. Contact Panamax (website or

Customer Support Department) for

replacement.

• If you still have no dial tone, a problem

with the phone company’s lines may exist.

The Panamax circuit breaker dis-

connects AC power from the con-

nected equipment.

• You have exceeded the ampere rating for

your surge protector. As a temporary fix,

disconnect one or more pieces of equip-

ment. Ask your Panamax dealer about

additional Panamax protectors that may

be required.

800-472-5555

www.panamax.com

DIN-00023 REV. A /12 ENG. 11

OWE

R ON

PROT ECTI

ON OK

GROUND OK

POWER

OFF

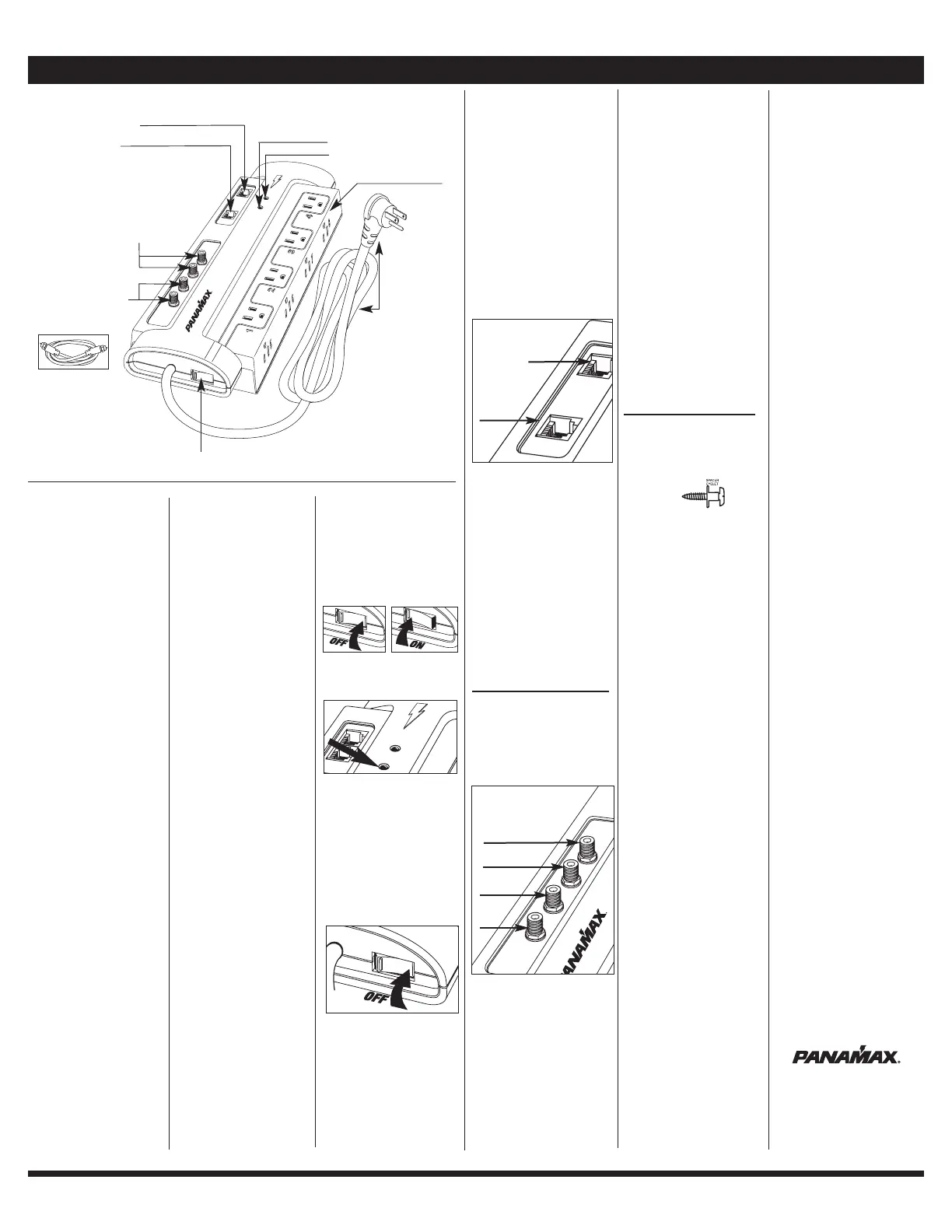

LED Indicators

Ground OK LED

Power ON, Protection OK LED

Phone Jacks (RJ-11)

Coax Connectors

ON/OFF Power Switch and

Circuit Breaker Combo

6 ft. AC Power Cord

Right Angle with

45 Degree Offset Plug

8 AC Outlets

Coax Cable included

OUT to equipment.

Phone Line from wallIN

All of the AC outlets are controlled by the

combination power switch/circuit breaker.

In addition, the PM8-AV has 2 diagnostic

LEDs for maximum safety. They are

designated as follows:

1. POWER ON, PROTECTION OK –

(green) normally ON; indicates that the

surge protector is functioning properly

and that all connected equipment is pro-

tected. Also indicates that the power

switch is turned ON.

2. GROUND OK – (green) normally ON;

indicates that the wall outlet is properly

wired and grounded.

The PM8-AV has been designed with

flexibility and expansion in mind. This

unit (protector) will accept add-on signal-

line protection modules in the event that

your installation has more signal-lines

than can be protected with one of the

above units. More information is avail-

able on our website (www.panamax.com)

or from our Customer Support

Department

(800-472-5555; 7:30AM – 4:30PM PST).

NOTE to TV ANTENNA, SATELLITE

DISH and CATV INSTALLERS:

Articles 810.21 and 820.40 of the NEC

provide specific guidelines for proper

grounding, and in particular, specify that

the cable ground shall be connected to

the grounding system of the building,

as close to the point of cable entry as

practical.

PROPERLY CONNECTING YOUR

SURGE PROTECTOR

To completely protect your equipment

from surges, every wire leading into or

out of the equipment you want to protect

must be connected to the appropriate

Panamax surge protector. Damaging

lightning and power surges can enter

your system through any AC power or

signal-line (phone line, grounding wires,

coax cables, modem cables, LAN cables,

etc.) connected to your electronic equip-

ment.

The Panamax $100,000 Connected

Equipment Protection Policy is void if

any wire leading into or out of the equip-

ment is not properly connected to the

appropriate Panamax surge protector(s).

The surge protector must also be

plugged into a properly wired and

grounded outlet. Please see the warran-

ty for details or contact the Panamax

Customer Support Department with

questions.

IMPORTANT SAFETY POINTS

Panamax surge protectors and the con-

nected equipment must be indoors, in a

dry location and in the same building.

Although your Panamax protector is very

durable, its internal components are not

isolated from the environment. Do not

install any Panamax product near heat

emitting appliances such as a radiator or

heat register.

Do not install this product where exces-

sive moisture is present; for example

near a bathtub, sink, pool, basement

floor, fish tank, etc.

It is not uncommon for a building to be

improperly grounded. In order to protect

your equipment, Panamax products must

be plugged into a properly wired and

grounded 3-wire outlet. Additionally,

building wiring and grounding must

conform to applicable NEC (USA) or

CEC (Canada) codes for the Panamax

protection policy to be valid.

Do not use 2-blade adapters or any other

“power strips” with this product. Use

only Panamax extension cords if a

longer cord is required.

INSTALLATION (AC Power):

1. Turn the power to all equipmentOFF

that will be plugged into the unit.

2. Make sure that the ON/OFF switch is

in the position (see figure). PlugOFF

the unit into the wall outlet and then turn

it .ON

POWER ON

PROTECTION OK

GROUND OK

4. Plug the equipment to be protected into

the Panamax unit and one at a time, turn

each piece of connected equipment ON

and check for correct operation.

5. Turn the unit and all connectedOFF

equipment before connecting any signal-

lines or installing any add-on signal line

modules.

3. Verify that the green “Ground OK” LED

is lit, indicating that the wall outlet is

properly wired and grounded.

INSTALLATION (Telephone Lines):

IMPORTANT: Note the position of the

LINE EQUIPand jacks on the Panamax

unit. is for the line connectionLINE

that comes from the wall or floor jack.

EQUIP is for the line connection to your

connected equipment. The protection

circuit will only function if connected

properly. Reversed connections will

pass the signal to the connected equip-

ment but will also prevent the protection

circuitry from working and will invali-

date the Panamax Connected Equipment

Protection Policy.

1. Make sure the Panamax protector and

all connected equipment is turned .OFF

2. Take the incoming telephone line and

plug it into the appropriate jack onLINE

the protector. The line should now be

connected between the wall and the

Panamax unit.

3. EQUIPPlug a telephone line into the

jack and then plug the other end into the

equipment to be protected.

4. Turn On the protector and the con-

nected equipment. Verify that each piece

of connected equipment is receiving

power and signal.

The PM8-AV provides protection for

one telephone line.

LINE

EQUIP

INSTALLATION (Coaxial Lines):

Note the position of the and LINE EQUIP

jacks on the Panamax unit. is forLINE

the line connection that comes from the

wall or floor jack. is for the lineEQUIP

connection to your connected equipment.

The PM8-AV coaxial protection circuits

achieve optimum signal quality from our

new coaxial protectors that have the

smallest signal loss on the market - less

than 0.5dB of attenuation from 0MHz to

2.2GHz. Our upgraded coaxial protection

has been specifically designed to virtually

eliminate signal loss. The clamping level

of 75 volts will meet the demands of both

cable and satellite voltage while minimiz-

ing exposure to spikes and surges.

NOTE: The CATV/Sat/Antenna protection

circuit in these models is bi-directional

and has been designed to work with

cable TV systems that send pay-per-view

ordering information to the cable compa-

ny over the coaxial line.

Make sure that your equipment is con-

nected to the proper jacks. When used

with diplexers, this protection circuit

must be placed between the diplexer

and the Satellite receiver; it will not

protect the diplexer.

1. Make sure the Panamax protector and

all connected equipment is turned .OFF

2. Connect the coaxial cable from the

CATV system, antenna, or Satellite dish to

the appropriate connector on theLINE

Panamax protector.

3. Connect a coaxial cable from the

EQUIP jack on the protector to appropriate

input jack on your TV, VCR, cable modem

or Satellite receiver.

4. Repeat steps 2 & 3 for additional

coaxial line.

Set 1

Set 2

Set 1

Set 2

LINE

EQUIP

CAUTION – Do not install this device if there is not at least 10 meters (30 feet) or more of wire between the electrical outlet and electrical service panel.

POWE

R ON

TEC TION

O K

GROUND OK

POWER

OFF

POWER ON

PROTECTION OK

GROUND OK

PM8-AV

INSTRUCCIONES - Español

Añadiendo módulos de línea de

señal (opcional):

Es posible que haya equipo conectado

que tenga mas líneas de señal que la

unidad base pueda proteger. Panamax

ofrece una línea accesorios de módulos

de línea de señal (que se compran sepa-

radamente) para este tipo de situacion.

Cada módulo incluye instrucciones de

instalación y un soporte pequeño rectan-

gular con un interfaz de tierra.

Este soporte reemplaza el soporte trian-

gular pequeño que viene con la unidad

base CA y es necesario solo cuando

módulos adicionales estan siendo instal-

ados. Puede obtener más información

del sitio web Panamax o llamando nue-

stro departamento de cuidado del cliente.

Procedimiento para montaje:

1. Monte los soportes a la unidad con

los tornillos correctos.

2. Determine a donde va a montar la

unidad en la pared y marque la posición

para el tornillo superior. Ponga un ojete

separador, con la parte acampanada hacia

la pared, uno de los tornillos #6.

Atornille la unidad a la pared (usando los

sujetadores de mampostería para paredes

huecas) donde marcó, dejando el ojete

expuesto.

3. Coloque el hoyo de llave en el soporte

superior de la unidad sobre el

ojete/tornillo y deslize la unidad hacia

bajo hasta que el tornillo este sujeto al

soporte.

4. Marque la posición para los dos

tornillos inferiores (en al parte angosta de

los hoyos de llave) y atornillelo a la pared

usando los otros dos ojetes separadores

como hizo en el paso #3. Los sujeata-

dores de mampostería incluídos deben

ser usados para montaje sobre paredes

huecas.

5. Coloque el protector sobre los 3

ojetes/tornillos y deslize la unidad hasta

que quede sujeto en lugar.

7. Usando este procedimiento permite

que la unidad pueda ser quitado fácil-

mente deslizandolo hacia arriba para

soltar los soportes de los ojetes/tornillos.

800-472-5555

www.panamax.com

DIN-00023-SPN 11/12-A

Indicadores LED

Puesto a tierra OK LED

Encendido, Protección OK LED

Enchufes de teléfono

Conectores

coaxiales

8 tomacorrientes CA

Incluye Coax Cable

1 Conectores Telco y (RJ-11) OUT to equipment

1 Conectores Telco y (RJ-11) line IN from wall outlet

Además, estos modelos tiene 3 díodos

emisores de luz (LED) para seguridad

máxima. Están nombrados como sigue:

1. POWER ON, PROTECTION OK –

(verde) normalmente ON; indica que el

protector está funcionando correctamente y

que todo el equipo conectado está protegi-

do. También indica que está encendido.

2. GROUND OK – (tierra OK) – (verde)

normalmente ON; indica que el tomacorri-

ente de la pared está correctamente alam-

brado y puesto a tierra.

PM8-AV p2-ha sido diseñada, teniendo en

mente, flexibilidad y expansión. Todos

estos modelos aceptan módulos de protec-

ción de línea de señal adicionales en el

evento que su instalación tenga más líneas

de señales que necesiten protección con

una de la unidades nombradas. Más infor-

mación está a su disposición en nuestro

sitio web (www.panamax.com) o de nuestro

departamento de cuidado del cliente (800-

472-5555; 7:30 am-4:30 PM tiempo pacífi-

co).

Conectando su protector contra

sobrecargas de tensión correcta-

mente

Para proteger su equipo completamente de

sobrecargas, cada alambre que sale o

entra del equipo que usted quiere proteger

debe ser conectado al protector de sobre-

cargas de tensión indicado. Relámpagos

dañinos y sobrecargas de tensión pueden

entrar a su sistema por cualquier línea de

señal (línea telefónica, alambres de tierra,

cables coaxiales, cables modem, cables

red de área local (LAN), etc.) o corriente

alterna que estén conectados a su equipo

electrónico.

La garantía de $5100,000 de protección de

equipo conectado de Panamax es nula si

cualquier alambre entrando o saliendo del

equipo no está correctamente conectado al

protector(es) contra sobrecargas de ten-

sión indicado. El protector contra sobre-

cargas de tensión también debe ser ench-

ufado a un tomacorriente alambrado cor-

rectamente y puesto a tierra. Favor de leer

la garantía para detalles o si tiene pregun-

tas llame al departamento de atención del

cliente de Panamax.

Puntos importantes de seguridad

Los protectores contra sobrecargas de ten-

sión y el equipo conectado deben estar

adentro en un local seco y en el mismo

edificio. Aunque su protector Panamax es

duradero, sus componentes internos no

están aislados del ambiente. No instale

ningún producto de Panamax cerca de

aparatos que emitan calor tal como un

radiador o contador térmico. No instale

este producto donde haya humedad exces-

siva tal como una tina, fregadero, piscina,

en el piso de un sótano, pescera, etc.

Es común que un edificio no esté correcta-

mente conectado a tierra. Para proteger su

equipo, los productos de Panamax

deberán ser directamente enchufados a un

tomacorriente CA de 3-alambres con

conexión a tierra. Adicionalmente, el

alambrado del edificio y conexión a tierra

deberán conformarse a los códigos NEC

(EEUU) o CEC (Canada) para que la póliza

de protección de Panamax sea válida.

No use adaptadores de 2-cuchillas o

cualquier otro “cintas de energía” con este

producto. Sólo use cables de extensión

de Panamax si requiere un cable más

largo.

Instalación (CA):

1. Apague todo el equipo que va a ser

conectado a la unidad.

2. Asegúrese que el protector esté apaga-

do y que esté en la posición OFF (vea el

dibujo). Enchufe la unidad al enchufe en

la pared y encienda.

3. Verifique que el LED verde “Ground OK”

esté prendido, esto indica que el enchufe

en la pared está correctamente alambrado y

puesto a tierra.

Una nota para instaladores de

antenas de televisión, satélite, y

cable:

Artículos 810.21 y 820.40 del código

NEC provee guías especifícas a como

conectar a tierra correctamente, y en par-

ticular, especifica quel cable de tierra será

conectado al sistema de tierra del edificio,

lo más cercano a la entrada del cable que

sea posible.

Instalación (Líneas Coaxiales):

IMPORTANTE: Note la posición de los

enchufes y en la unidadLINE EQUIP

Panamax. es para la conexión de líneaLINE

que viene del enchufe en la pared o el piso.

EQUIP es la conexión de línea para su

equipo conectado.

Los circuitos de protección coaxial logran

una señal de ôptima calidad con nuestros

nuevos protectores coaxiales que ofrecen

la menor pérdida de señal que existe en

el mercado actual: menos de 0.5dB de

atenuación de OHz a 2.2GHz.

Nuestra protección coaxial mejorada está

expresamente diseñada para práctica-

mente eliminar la pédida de la señal.

El nivel de fijación de 75V cumple los

requisitos de voltage tanto para antenas

de satélite como para cable, al tiempo que

minimaza la exposiciôn a los dañinos

picos sobrecargas.

NOTA: El circuito de protección de

CATV/Antena fuera de aire en estos mode-

los es bi-direccional y p2-ha sido diseñado

para funcionar con sistemas de cable TV

que envían información para ordenar pro-

gramación de pagar y ver a la compañía de

cable por medio de la línea coaxial.

El PM8-AV provee protección para un cable

CATV, antena, o modem por cable. No es

compatible con TV de satélite. Cuando

diplexores son usados, este circuito de

protección debe puesto entre el diplexor y

el TV o videograbadora; el diplexor no

será protegido.

1. Asegúrese que el protector Panamax y

todo el equipo conectado esté apagado.

2. Conecte el cable coaxial del sistema

CATV, antena o satélite al conector LINE en

el protector Panamax.

3.Conecte un cable coaxial del conector

EQUIP en el protector al enchufe en su TV,

VCR, receptor de satélite, o modem de cable.

4. Repita pasos 2 y3 para toda línea coaxial

adicional.

Set 1

Set 2

EQUIP

LINE

Set 1

Set 2

Un cable de 6 pies CA

Enchufe angulado a 45

grados

Cortacircuito/ conmutador

combinado de

encendido/apagado

Apagado Encendido

4. Enchufe el equipo que va a proteger a la

unidad Panamax y uno por uno, encienda

cada una de las piezas de equipo conecta-

do y vea si están operando correctamente.

5. Apague la unidad y todo el equipo

conectado antes de conectar cualquier

línea de señal o instalando módulos adi-

cionales de línea de señal

Apagado

Instalación (Teléfono o líneas de red

de área local (LAN) :

IMPORTANTE: Note la posición de los

enchufes y en la unidadLINE EQUIP

Panamax. es para la conexión deLINE

línea que viene del enchufe en la pared o el

piso. es la conexión de línea paraEQUIP

su equipo conectado. El circuito de protec-

ción sólo funcionará si está correctamente

conectado. Conexiones en reversa pasarán

la señal al equipo conectado pero también

no permitirá que el circuito funcione y esto

hará que la Garantía de Protección de

Equipo Conectado de Panamax sea inválida.

EQUIP

LINE

1. Aségurese que el protector Panamax y

todo el equipo conectado esté apagado.

2. Tome el cable de teléfono o red de área

local (LAN) y enchúfelo al enchufe correcto

(LINE) en el protector. El cable debe estar

conectado entre la pared y la unidad

Panamax.

3. Enchufe el cable de teléfono EQUIP y

entonces enchufe la otra punta al equipo

que va ser protegido.

4. Encienda el protector y el equipo

conectado. Verifique que cada pieza del

equipo conectado esté recibiendo electrici-

dad y señal.

Resolviendo problemas

Si usted está teniendo problemas con su

protector contra sobrecargas de tensión, lea

esta sección

El díodo emisor de luz (LED) “Power

ON, Protection OK” no está prendi-

do, no hay corriente alterna (CA) a

mi equipo, o mi equipo no enciende.

•Asegúrese que el protector está enchufa-

do a un tomacorriente CA que esté funcio-

nando.

•Revise todas las conexiones AC

•Asegúrese que el protector y el equipo

esten encendidos.

•Verifique que el díodo emisor de luz

(LED) “Unsafe Voltage” no esté prendido.

Si está prendido, el voltaje que está entran-

do es demasiado alto o bajo y ha sido

desconectado de su equipo conectado.

•Revise el corta circuito en el protector (el

cortacircuito/conmutador combinado) para

ver si necesita ser reconectado (presione

“ON” para reconectar).

•Si todavía no enciende, el protector

puede estar dañado. Póngase en contacto

con Panamax (ya sea por el sitio web o el

departamento de cuidado al cliente) para

reemplazar el protector.

No hay audio o video de mi televisor,

stereo o grabadora de video

•Revise las conexiones coaxiales, asegu-

randose de que estén instaladas correcta-

mente y bien sujetadas.

•Derive los conectores coaxiales. Si la

imágen regresa, el protector está dañado.

Póngase en contacto con Panamax (ya sea

por el sitio web o el departamento de

cuidado al cliente) para un reemplazo.

•Si todavía no tiene una imágen, es posi-

ble que exista un problema con la señal de

su proveedor de cable.

Mi fax, modem, o teléfono están

conectados al protector pero no fun-

cionan.

•Revise para ver si su equipo conectado

está recibiendo tono de marcar.

•Si no, derive el echufe de teléfono del

protector para ver si el protector está daña-

do.

•Si el tono de marcar regresa, el protector

está dañado. Póngase en contacto con

Panamax (ya sea por el sitio web o el

departamento de cuidado al cliente) para un

reemplazo.

•Si todavía no tiene tono de marcar, es

posible que exista un problema con la línea

de teléfono.

El corta circuito de Panamax

desconectó la CA del equipo

conectado.

•Usted p2-ha excedido la capacidad nominal

de amperios de su protector contra sobre-

cargas de tensión. Para un arreglo tempo-

ral, desconecte una o más piezas de

equipo. Preguntele a su representante

Panamax sobre protectores Panamax adi-

cionales que requiera.

PRECAUCIÓN - No instale este dispositivo si no hay al menos 10 metros (30 pies) o más de cable entre la toma de corriente eléctrica y el servicio de energía eléctrica del panel.

POWER

O N

PRO TECT ION

GROUND OK

POWER

OFF

WER O N

PROTECTIO

N OK

GROUND O

GROUND

PM8-AV INSTRUCTIONS - Français

Montage mural (optionnel) :

1. Fixez les deux supports au limiteur avec

les vis appropriées.

2. Déterminez l’endroit où vous désirez

installer le limiteur et indiquez l’emplace-

ment de la vis de montage pour l’extrémité

supérieure.

3. Placez une entretoise d’espacement sur

l’une des vis à tête tronconique n° 6 en

maintenant le bout évasé vers le mur.

Visez la vis dans le mur (utilisez des vis

d’ancrage pour les murs creux) à l’endroit

du point de repère, laissant l’entretoise

exposée.

4. Positionnez l’encoche en trou de serrure

sur le support pour l’extrémité supérieure

vis-à-vis l’entretoise et la vis et insérez

ensuite l’encoche du support sur la tête de

la vis.

5. Indiquez la position des deux vis de

montage inférieures (dans la plus petite

portion des encoches en trou de serrure) et

visez-les dans le mur en utilisant les deux

autres entretoises d’espacement tel

qu’indiqué dans l’étape 3.

6. Positionnez le limiteur vis-à-vis les 3

entretoises et les vis et insérez-les ensuite

dans les encoches pour fixer le limiteur en

place.

7. Le montage tel que décrit ci-dessus per-

met de retirer facilement le limiteur en ôtant

simplement les supports des entretoises et

des vis.

Dépannage – Si vous éprouvez des diffi-

cultés avec votre limiteur de surtension,

consultez cette rubrique

Le témoin “sous tension et protec-

tion OK” est éteint, mes appareils

ne sont pas alimentés de courant

alternatif, ou mes appareils ne s’al-

lument pas.

• Assurez-vous que le limiteur est branché

dans une prise de courant AC fonctionnelle.

• Vérifiez toutes les connexions d’alimenta-

tion électrique

• Assurez-vous que le limiteur et les

appareils qui lui sont raccordés sont sous

tension.

• Assurez-vous que le témoin DEL de ten-

sion dangereuse est éteint. S’il est allumé,

la tension secteur entrante est soit trop

élevée ou trop basse et l’alimentation à vos

appareils protégés a été coupée.

• Vérifiez si le disjoncteur sur le limiteur

de surtension (combiné interrupteur

marche/arrêt et disjoncteur) doit être réen-

clenché (appuyez sur Marche (ON) pour le

réenclencher).

• Si vous n’avez toujours pas de courant, il

se peut que le limiteur soit endommagé.

Veuillez communiquer avec Panamax, via le

site Web ou le Service à la clientèle, afin

d’obtenir un remplacement.

Le téléviseur, la chaîne stéréo ou le

magnétoscope ne reçoit pas de sig-

nal audio ou vidéo.

• Vérifiez les connexions coaxiales, elles

doivent être branchées correctement et

solidement.

• Contournez les connecteurs coaxiaux. Si

le signal vidéo se rétablit, le limiteur est

endommagé. Veuillez communiquer avec

Panamax, via le site Web ou le Service à la

clientèle, afin d’obtenir un remplacement.

• Si vous n’avez toujours pas de signal

vidéo, il est possible que le problème soit

lié au signal du fournisseur de câblodistrib-

ution.

Le télécopieur, modem ou téléphone

reçoit du courant mais ne fonctionne

pas.

• Vérifiez si les appareils protégés ont une

tonalité

• Si non, contournez les prises télé-

phoniques du limiteur pour vérifier s’il est

endommagé.

• Si la tonalité est rétablie, le limiteur est

endommagé. Veuillez communiquer avec

Panamax, via le site Web ou le Service à la

clientèle, afin d’obtenir un remplacement.

• Si vous n’avez toujours pas de tonalité, il

est possible que le problème soit lié aux

lignes du fournisseur de services télé-

phoniques.

Le disjoncteur du limiteur de surten-

sion Panamax coupe le courant

alternatif aux appareils qui lui sont

raccordés.

• Vous avez dépassé l’intensité nominale

de votre limiteur de surtension. Une solu-

tion temporaire est de débrancher un ou

plusieurs appareils du limiteur de surten-

sion. Consultez votre revendeur, il est pos-

sible que vous ayez besoin de limiteurs

Panamax additionnels.

800-472-5555

www.panamax.com

DIN-00023-FRN-A 11/12

Prises téléphoniques

Connecteurs

Coaxiaux

Combiné interrupteur MARCHE/ARRÊT et disjoncteur

8 prises d’alimentation CA

Câble coaxiaux inclus

1 Téléhonique (RJ-11) OUT (entrée) to EQUIP (sortie)

1 Téléhonique (RJ-11) IN (entrée)

De plus, ces modèles de limiteur ont 3

témoins de diagnostic DEL pour une sécu-

rité accrue. L’assignation de ces témoins

est la suivante :

1. Sous tension et protection OK –

(vert) en temps normal ce témoin est

allumé, il indique que le limiteur de surten-

sion fonctionne correctement, qu’il est sous

tension et qu’il protège les appareils qui lui

sont raccordés. Indique également que

l’appareil est mis sous tension.

2. Mise à la terre OK – (vert) en temps

normal ce témoin est allumé, il indique que

la prise de courant murale est correctement

câblé et mise à la terre.

3. Tension dangereuse – (rouge) en

temps normal ce témoin est éteint, s’il s’al-

lume c’est que la tension d’arrivée est dan-

gereuse et que le limiteur de surtension a

temporairement coupé le courant en vue de

protéger vos appareils.

Par sa conception, la gamme de produits

PM8-AV prévoit la flexibilité et l’expansion.

Tous les modèles de la gamme acceptent

les modules d’appoint pour augmenter la

capacité de protection des lignes de sig-

naux dans l’éventualité qu’un limiteur ne

soit pas suffisant pour protéger toute votre

installation. Pour plus d’information,

veuillez visiter notre site Web (www.pana-

max.com) ou communiquer avec le Service

à la clientèle au 800-472-5555 entre 7h30

et 16h30 HNP).

Installation (Alimentation CA) :

1. Assurez-vous que tous les appareils

qui seront branchés au limiteur sont hors

tension.

2. Assurez-vous que le commutateur

Marche/Arrêt (ON/OFF) est en position

d’arrêt (voir l’illustration). Branchez le

limiteur à la prise de courant murale et

mettez-le sous tension.

3. Assurez-vous que le témoin vert de

Mise à la terre OK (Ground OK) est allumé,

indiquant que la prise de courant murale

est correctement câblée et mise à la terre.

Installation (Lignes téléphoniques) :

IMPORTANT: Prenez note de la position

des prises ligne ( ) et équipementLINE

( ) sur le limiteur Panamax. La priseEQUIP

ligne ( ) sert à la ligne provenant de laLINE

prise murale ou au sol. La prise équipement

( ) sert au branchement des appareilsEQUIP

que vous désirez protéger. Le circuit de

protection ne fonctionne que s’il est branché

correctement. Si le branchement est inver-

sé, le signal est acheminé vers les appareils,

cependant le circuit de protection ne fonc-

tionne pas et la garantie de Panamax sur les

appareils branchés sera invalide

Installation (Câbles coaxiaux) :

IMPORTANT: Prenez note de la position

des prises ligne ( ) et équipementLINE

( ) sur le limiteur Panamax. La priseEQUIP

ligne ( ) sert à la ligne provenant de laLINE

prise murale ou au sol. La prise

équipement ( ) sert au branchementEQUIP

des appareils que vous désirez protéger.

Les circuits de protection des câbles

coaxiaux permettent d’obtenir une qualité

optimale du signal grâce à nos nouveaux

protecteurs coaxiaux, qui offrent les plus

faibles chutes de signal sur le marché,

avec une atténuation de moins de 0.5dB

entre 0Hz et 2.2 GHz. Notre protection

coaxiale améliorée a été conçue tout spé-

cialement pour éliminer presque toutes les

pertes de signal.

Le niveau de blocage de 75V répond aux

besoins en termes de tension aussi bien

du câble que du satellite, tout en min-

imisant les risques causés par les pointe

de tension et les surtensions transitoiries.

PM8-AV offre une protection pour une

ligne de câblodistribution, d’antenne de

télévision standard ou pour un modem

câble. Il n’est pas compatible avec les sys-

tèmes satellite. Lorsque le limiteur est util-

isé avec des duplexeurs, le circuit de pro-

tection doit être placé entre le duplexeur et

le téléviseur ou le magnétoscope.

1. Assurez-vous que le limiteur Panamax et

les appareils qui lui sont raccordés sont

hors tension.

2. Branchez le câble coaxial du système de

câblodistribution, d’antenne ou de satellite à

la prise ligne (LINE) appropriée sur le limi-

teur Panamax.

3. Branchez un câble coaxial de la prises

équipement (EQUIP) du limiteur à la prise

appropriée de votre téléviseur, magnéto-

scope, récepteur satellite ou de votre

modem câble.

4. Répétez les étapes 2 et 3 pour brancher

des câbles coaxiaux supplémentaires.

Set 1

Set 2

EQUIP

LINE

Set 1

Set 2

Témoins DEL

Témoin DEL de mise à la terre OK

Témoin DEL de sous tension et protection OK

Câble d’alimentation CA

de 6 pieds

Angle droit avec prise

décalée à 45 degré

Raccordement correct du limiteur de

surtension

Pour assurer la protection complète de vos

appareils contre les surtensions, chaque fil

entrant ou sortant des appareils à protéger

doit être raccordé à un limiteur de surten-

sion Panamax convenable à ces appareils.

Les effets endommageant de la foudre et

des surtensions peuvent atteindre votre

système via toutes les entrées de courant

alternatif et toutes les lignes de signaux

(lignes téléphoniques, fils de mise à la

terre, câbles coaxiaux, câbles modem,

câbles LAN, etc.) raccordées à votre

équipement électrique.

La garantie de 100,000 $ sur les appareils

branchés deviendra invalide si quelque fil

que soit, entrant ou sortant des appareils,

n’est pas raccordé correctement à un limi-

teur de surtension Panamax convenable.

Le limiteur de surtension doit être branché

dans une prise de courant correctement

câblée et mise à la terre. Veuillez consulter

la garantie pour plus de détails, si vous

avez des questions, veuillez communiquer

avec le Service à la clientèle.

Avis de sécurité important

Les limiteurs de surtension Panamax ainsi

que les appareils qui lui sont raccordés

doivent être à l’intérieur, dans un emplace-

ment sec et dans le même bâtiment.

Quoique votre limiteur Panamax est très

résistant, les composants internes ne sont

pas à l’épreuve de l’environnement. Les

produits Panamax ne doivent pas être

installés en proximité d’appareils qui émet-

tent de la chaleur tels que des radiateurs

ou les registres d’air chaud. Ce produit ne

doit pas être installé dans un endroit

humide tel que proche d’une baignoire, un

lavabo, une piscine, un plancher de sous-

sol, un aquarium etc.

Il arrive fréquemment que le câblage d’un

bâtiment ne soit pas correctement mis à la

terre. Afin de bien protéger vos appareils,

les produits Panamax doivent être branchés

dans des prises de courant à 3 broches

correctement câblées et mises à la terre.

De plus, pour que la garantie Panamax soit

valide le câblage et la mise à la terre du

bâtiment doivent être conformes aux

normes NEC (É.U.) ou CEC (Canada).

N’utilisez pas d’adaptateurs à deux broches

ou autres limiteurs avec ce produit. S’il est

nécessaire d’utiliser une rallonge élec-

trique, utilisez uniquement celle de marque

Panamax.

Note à l’intention des installateurs

d’antenne de télévision, de sys-

tème satellite et de câblodistribu-

tion :

Ce rappel à pour objet de souligner l’arti-

cle 810.21 et 820.40 de la norme NEC

qui prévoit des directives spécifiques

concernant la mise à la terre, notamment,

la norme exige que la mise à la terre du

câble soit raccordée au système de mise

à la terre du bâtiment et qu’elle soit située

aussi proche que possible du point d’en-

trée du câble.

ARRÊT EN MARCHE

4. Branchez tous les appareils que vous

désirez protéger au limiteur Panamax,

ensuite les mettre sous tension un à la

fois et vérifiez qu’ils fonctionnent cor-

rectement ON and check for correct

operation.

5. Assurez-vous de mettre le limiteur

ainsi que tous les appareils qui lui sont

raccordés hors tension avant de branch-

er des lignes de signaux ou avant l’in-

stallation de module de ligne de signal

d’appoint.

ARRÊT

Prise équipement

(EQUIP)

Prise ligne

(LINE)

1. Assurez-vous que le limiteur Panamax et

les appareils qui lui sont raccordés sont

hors tension.

2. Insérez la ligne téléphonique ou LAN

entrante dans la prise ligne (LINE) appro-

priée sur le limiteur. La ligne devrait main-

tenant être branchée entre le mur et le limi-

teur Panamax.

3. Insérez une ligne téléphonique ou LAN

dans la prise équipement (EQUIP) et

ensuite branchez l’autre extrémité du câble à

l’appareil que vous désirez protéger.

4. Mettez le limiteur et tous les appareils

branchés sous tension. Assurez-vous que

chaque appareil est alimenté et qu’il reçoit

un signal.

NOTE: Le circuit de protection Câble/

Antenne dans ces modèles est bidirection-

nel et a été conçu pour être compatible

avec les systèmes de télévision par câble

afin d’acheminer au câblodistributeur par

ligne coaxiale toute l'information néces-

saire à la commande de télé à la carte.

Ajout de modules d’appoint de

lignes de signaux (optionnels) :

Il se peut que les appareils branchés com-

portent plus de lignes de signaux qu’un

limiteur peut protéger. Pour ces situations,

Panamax offre une gamme de modules

d’appoint pour augmenter le nombre de

lignes de signaux protégé (vendus séparé-

ment). Chaque module comprend des

instructions pour l’installation ainsi qu’un

petit support rectangulaire doté d’une inter-

face de mise à la terre.

Ce support remplace celui utilisé pour le

montage mural qui est inclus avec l’unité

CA de base et il est uniquement nécessaire

lorsque des modules d’appoint sont

rajoutés. Pour plus d’information, veuillez

visiter le site Web de Panamax ou commu-

niquer avec le Service à la clientèle

ATTENTION - Ne pas installer cet appareil s'il n'ya pas au moins 10 mètres (30 pieds) ou plus de fil entre la prise électrique et panneau de service électrique.
