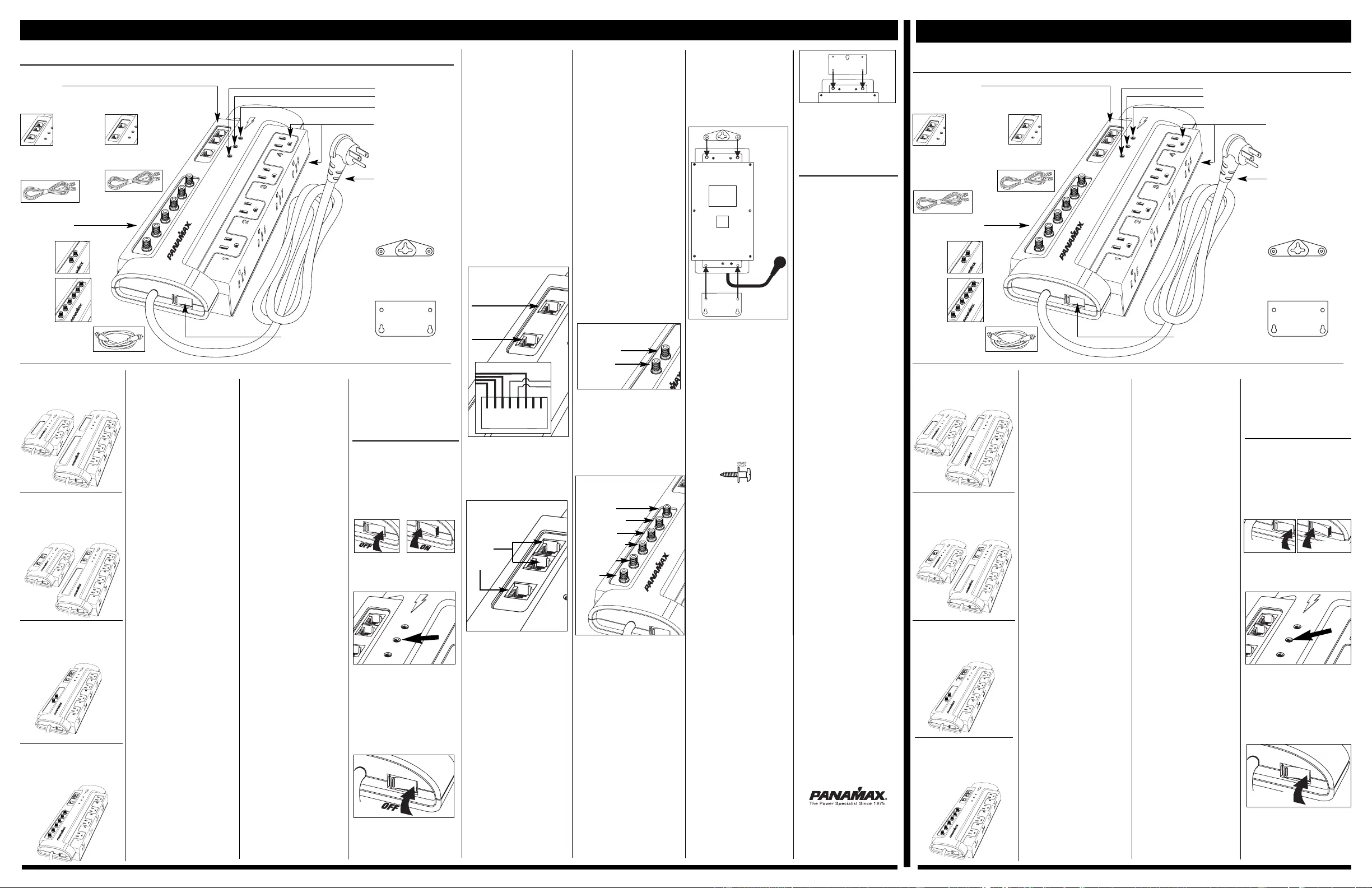

M4-EX, M4T-EX, M8-EX, M8T-EX, M8C-EX, M8DBS-EX INSTRUCTIONS - English

M4-EX, M4T-EX, M8-EX, M8T-EX, M8C-EX, M8DBS-EX INSTRUCCIONES - Español

Make sure you have the right surge protector to protect your electronic equipment. Panamax makes protectors for almost every type of electronic equipment. Surge protectors that

may look identical from the outside can be very different on the inside. It is very important to use the surge protector designed for your application.

small rectangular bracket with a grounding

interface. This bracket replaces the small

triangular wall-mount bracket that comes

with the AC base unit and is needed only

when add-on modules are being installed.

More information can be obtained on the

Panamax website or by calling our

Customer Support Department.

ADDING SIGNAL-LINE MODULES

(Optional):

Some connected equipment may have

more signal-lines than can be protected by

the base unit alone. Panamax offers a line

of add-on signal-line modules (sold sepa-

rately) for these situations. Each module

includes installation instructions and a

WALL MOUNTING (optional):

The small triangular bracket with one

"key-hole" is for the top end of the unit.

This bracket mounts directly to the back

of the unit with the #8-32 x 5/16”

machine screws, then to the wall with one

of the #6-20 x 3/4” pan-head screws and

spacer eyelets (drywall anchors optional).

The large rectangular bracket with two

"key-holes" is for the bottom, line-cord

end of the unit. It mounts directly to the

unit with the thread-forming screws, then

to the wall with the other two #6 pan-head

screws and spacer eyelets (drywall

anchors optional).

Mounting procedure:

1. Mount both brackets to the unit with

the appropriate screws.

2. Determine the mounting location on

the wall and mark the position for the top

mounting screw.

3. Place a spacer eyelet on one of the #6

pan-head screws with the flared end of the

eyelet toward the wall. Drive the screw into

the wall (use the included drywall anchors

for hollow walls) at the marked location,

leaving the eyelet exposed.

4. Position the key-hole on the unit's top

mounting bracket over the eyelet/screw

and slide the unit down to lock the screw-

head into the bracket.

5. Mark the location for the two lower

mounting screws (in the narrow portion of

the key-holes) and drive the screws into

the wall using the other 2 spacer eyelets

like in step #3. The included drywall

anchors should be used for mounting on

hollow walls.

6. Position the protector over the 3 eye-

lets/screws and slide the unit down to lock

it into place.

7. Using the above procedure allows easy

removal of the unit by sliding the unit up to

disengage the brackets from the

eyelets/screws.

TROUBLESHOOTING–

If you are having problems with your surge

protector, read this section.

The “Power On/Protection OK” LED

is not lit, there is no AC power to my

equipment, or my equipment does-

n’t turn on.

• Make sure that the protector is plugged

into a working AC outlet.

• Check all AC power connections.

• Make sure that the protector and con-

nected equipment are turned on.

• If using the DC Trigger input, verify that

the source equipment is providing the

proper DC voltage signal.

• Verify that the “Unsafe Voltage” LED is

not lit. If it is on, the incoming line voltage

is either too high or too low and has been

disconnected from your connected equip-

ment.

• Check to see if the circuit breaker on the

surge protector (combination power

switch/circuit breaker) needs to be reset

(press “ON” to reset).

• If you still have no power, the protector

may be damaged. Contact Panamax (web-

site or Customer Support Department) for

replacement.

There is no audio or video for my TV,

stereo or VCR.

• Check the coaxial connections, making

sure they are correctly and securely

installed.

• Bypass the coaxial connectors. If your

picture returns, the protector is damaged.

Contact Panamax (website or Customer

Support Department) for replacement.

• If you still have no picture, a problem

with your cable provider’s signal may exist.

My fax machine, modem or tele-

phone has AC power but still does

not work.

• Check to see if your connected equip-

ment is receiving a dial tone.

• If not, bypass the surge protector’s phone

jacks to see if the protector is damaged.

• If your dial tone returns, the protector is

damaged. Contact Panamax (website or

Customer Support Department) for

replacement.

• If you still have no dial tone, a problem

with the phone company’s lines may exist.

The Panamax circuit breaker dis-

connects AC power from the con-

nected equipment.

• You have exceeded the ampere rating for

your surge protector. As a temporary fix,

disconnect one or more pieces of equip-

ment. Ask your Panamax dealer about

additional Panamax protectors that may be

required.

800-472-5555

www.panamax.com

INS7925 REV. C 11/05

POW

ER O N

ROT EC

TIO N O

GROUND OK

UNSAFE VOLTAGE

POWER

LED Indicators

Unsafe Voltage LED

Ground OK LED

Power ON, Protection OK LED

Phone Jacks

Coax Connectors

( )M8C-EX M8DBS-EX&

Includes Phone Cable (4 ft.)

(M8C-EX, M8DBS-EX

M4T-EX and M8T-EX)

Includes Cat 5 Cable (4 ft.)

(M4T-EX M8T-EXand )

ON/OFF Power Switch and

Circuit Breaker Combo

8 ft. AC Power Cord

Right Angle with

45 Degree Offset Plug

8 AC Outlets

(M4-EX and M4T-EX

Four AC Outlets)

Top and Bottom

Mounting Brackets

(Screws and Spacer

Eyelets included)

M8DBS-EX

One CATV

and

Two Satellite

Connectors

RG-6 Coax Cables

(M8C-EX, One Cable

and M8DBS-EX, Two Cables)

M8C-EX

One CATV

Connector

P OW

PR O

TEC T

GR O

UN D OK

NS AF E VOLTAG E

PRO TE

GROU ND O

UN SA FE V O

LTA GE

Phone Line Splitter RJ-11

( )M8C-EX and M8DBS-EX

Telco and LAN Connector RJ-45

(M4T-EX M8T-EXand )

POW ER

O N

ROTEC TION OK

GRO UN

D O K

UNS AFE VOL TAGE

POWER ON

PROT ECT

ION OK

GROU N

D O K

UNS

AFE V OLTAG E

POW

M4-EX & M8-EX – Provides surge,

under-voltage and over-voltage protection

for AC-only electronic devices with no

other connections.

POW ER O N

PROTECT IO

N O K

GRO UND OK

UNS AF

E VOLT AGE

POW

POW ER ON

RO TEC TION O K

GR OUN D

O K

UNS AFE VO L

TA GE

PO WER ON

PROTE CTIO N OK

GROU ND

UNSA FE VO

LTA GE

POW

POWER ON

PROTECTION OK

GROU ND O K

NSA FE V OLTAGE

POWER

M8DBS-EX – Adds coaxial (Satellite TV

and CATV, off-air antenna or cable modem)

and telephone line protection to the AC

power protection capabilities of the base

model.

M8C-EX – Adds coaxial (CATV, off-air

antenna or cable modem) and telephone

line protection to the AC power protection

capabilities of the base model.

M4T-EX & M8T-EX – Adds telephone

and Ethernet line protection to the AC

power protection capabilities of the base

model.

Depending upon the model selected,

these units have either 4 or 8 AC outlets.

All of the AC outlets are controlled by the

combination power switch/circuit breaker.

These models feature Panamax’s patented

SurgeGate-EX™ circuitry for over and

under voltage protection. This circuitry

continuously monitors the power and pro-

tects against damage caused by

brownouts (under-voltages) and sustained

over-voltages. It automatically discon-

nects the power to your connected equip-

ment when either of these conditions are

detected, then re-connects it when the

power returns to a safe level.

In addition, these models have 3 diagnos-

tic LEDs for maximum safety. They are

designated as

follows:

1. POWER ON, PROTECTION OK –

(green) normally ON; indicates that the

surge protector is functioning properly

and that all connected equipment is pro-

tected. Also indicates that the power

switch is turned ON.

2. GROUND OK – (green) normally ON;

indicates that the wall outlet is properly

wired and grounded.

3. UNSAFE VOLTAGE – (red) normally

OFF; when lit, indicates that incoming

voltages are unsafe and the surge protec-

tor has disconnected the power to your

connected equipment.

The M4/M8-EX family has been designed

with flexibility and expansion in mind. All

of these models will accept add-on sig-

nal-line protection modules in the event

that your installation has more signal-

lines than can be protected with one

of the above units. More information is

available on our website

(www.panamax.com) or from our

Customer Support Department

(800-472-5555; 7:30AM – 4:30PM PST).

If you have any questions about which

protector is best for your application,

please check our website (www.pana-

max.com) or contact Panamax Customer

Support.

PROPERLY CONNECTING YOUR

SURGE

PROTECTOR

To completely protect your equipment

from surges, every wire leading into or

out of the equipment you want to protect

must be connected to the appropriate

Panamax surge protector. Damaging

lightning and power surges can enter

your system through any AC power or

signal-line (phone line, grounding wires,

coax cables, modem cables, LAN cables,

etc.) connected to your electronic equip-

ment.

The Panamax $5,000,000 Connected

Equipment Protection Policy is void if any

wire leading into or out of the equipment

is not properly connected to the appropri-

ate Panamax surge protector(s). The

surge protector must also be plugged into

a properly wired and grounded outlet.

Please see the warranty for details or con-

tact the Panamax Customer Support

Department with questions.

IMPORTANT SAFETY POINTS

Panamax surge protectors and the con-

nected equipment must be indoors, in a

dry location and in the same building.

Although your Panamax protector is very

durable, its internal components are not

isolated from the environment. Do not

install any Panamax product near heat

emitting appliances such as a radiator or

heat register.

Do not install this product where exces-

sive

moisture is present; for example near a

bathtub, sink, pool, basement floor, fish

tank, etc.

It is not uncommon for a building to be

improperly grounded. In order to protect

your equipment, Panamax products must

be plugged into a properly wired and

grounded 3-wire outlet. Additionally,

building wiring and grounding must con-

form to applicable NEC (USA) or CEC

(Canada) codes for the Panamax protec-

tion policy to be valid.

Do not use 2-blade adapters or any other

“power strips” with this product. Use

only Panamax extension cords if a longer

cord is required.

INSTALLATION (AC Power):

1. Turn OFF the power to all equipment

that will be plugged into the unit.

2. Make sure that the ON/OFF switch is in

the OFF position (see figure). Plug the unit

into the wall outlet and then turn it ON.

POWER ON

PROTECTION OK

GROUND OK

UNSAFE VOLTAGE

4. Plug the equipment to be protected into

the Panamax unit and one at a time, turn

each piece of connected equipment ON

and check for correct operation.

5. Turn OFF the unit and all connected

equipment before connecting any signal-

lines or installing any add-on signal line

modules.

3. Verify that the green “Ground OK” LED

is lit, indicating that the wall outlet is

properly wired and grounded.

NOTE to TV ANTENNA, SATELLITE

DISH and CATV INSTALLERS:

Articles 810.21 and 820.40 of the NEC pro-

vide specific guidelines for proper ground-

ing, and in particular, specify that the cable

ground shall be connected to the grounding

system of the building, as close to the point

of cable entry as practical.

Asegúrese de que tiene el protector contra sobrecargas de tensión correcto para proteger su equipo electrónico. Panamax fabrica protectores para casi todo tipo de equipo electrónico.

Protectores contra sobrecarga de tensión pueden ser idénticos por afuera pero ser muy diferentes por adentro. Es importante usar el protector contra sobrecarga diseñado para su

equipo.

POW

ER O N

ROT EC

TIO N O

GROUND OK

UNSAFE VO

LT AGE

POWER

Indicadores LED (díodos emisores de luz)

voltaje peligroso LED

Puesto a tierra OK LED

Encendido, Protección OK LED

Enchufes de teléfono

Conectores coaxiales

( )M8C-EX M8DBS-EX&

Incluye cable telefónico

(4pies)

(M8C-EX, M8DBS-EX

M4T-EX and M8T-EX)

Incluye cable CATV 5 (4 pies)

(M4T-EX M8T-EXand )

Cortacircuito/ conmutador

combinado de

encendido/apagado

Un cable de 8 pies CA

Enchufe angulado a 45 grados

8 tomacorrientes CA

(M4-EX and M4T-EX,

4 tomacorrientes CA))

Soportes Superior e

inferior para montaje

(Tornillos y Ojetes espaciadores

incluídos)

M8DBS-EX

Un conector

CATV y dos

para satélite

Cables coaxiales RG-6

(M8C-EX, un cable

and M8DBS-EX, dos cables)

M8C-EX

Un conector

CATV

P OW

PR O

TEC

GR O

UN D OK

NS AF E V

OLTAG E

PRO TE

GROU ND OK

UN SA FE V O

LTA GE

Separador de cable de teléfono, RJ-11

( )M8C-EX and M8DBS-EX

Conector Telco y LAN, RJ-45

(M4T-EX M8T-EXand )

POW ER

O N

PROTEC TION OK

GRO UN

D O K

UNS AFE VOL TAGE

POWER ON

PROT ECT

ION OK

GROU N

D O K

UNS

AFE V OLTAG E

POW

M4-EX & M8-EX – Provee protección

contra sobrecargas, sobretensión y subten-

sión para aparatos electrónicos de CA sin

ninguna otra conexión.

POWER ON

PROTECT ION OK

GR OU

ND O K

UN SAF E VO L

TAGE

POW ER ON

PRO TEC TION

GR O

UN D O K

UNS AFE

VO LTA GE

PO W

ER ON

PRO

TE CTIO N OK

GRO

UND O K

UNSA FE VOLTA GE

POW

POWER ON

PROTECTION OK

GR OUN D OK

NSAF E VOL TAGE

POWER

M8DBS-EX – Añade protección para los

cables coaxiales (TV de satélite y CATV,

antena o modem por cable) y cable de

teléfono a las capacidades de protección

de CA del modelo base.

M8C-EX – Añade protección para los

cables coaxiales (CATV, antena o modem

por cable) y cable de teléfono a las capaci-

dades de protección de CA del modelo base.

M4T-EX & M8T-EX – Añade protección

para los cable de teléfono y ethernet a las

capacidades de protección de CA del

modelo base.

Dependiendo del modelo seleccionado,

estas unidades tiene 4 u 8 tomacorrientes

de CA. Todos los tomacorrientes de CA

son controlados por la combinación de

corta circuito/conmutador. Estos modelos

tienen la circuitería SurgeGate-EX™, el cual

Panamax tiene bajo patente, para protec-

ción contra subtensión y sobretensión. Este

circuito continuamente monitorea la electri-

cidad y protege contra daño causado por la

reducción de tensión de línea y sobreten-

sión continua. Automáticamente desconec-

ta la electricidad a su equipo conectado

cuando cualquiera de estas condiciones es

detectada, y entonces lo reconecta cuando

la electricidad p1-ha regresado a un nivel pru-

dente.

Además, estos modelos tiene 3 díodos

emisores de luz (LED) para seguridad máxi-

ma. Están nombrados como sigue:

1. POWER ON, PROTECTION OK –

(verde) normalmente ON; indica que el pro-

tector está funcionando correctamente y que

todo el equipo conectado está protegido.

También indica que está encendido.

2. GROUND OK – (tierra OK) – (verde) nor-

malmente ON; indica que el tomacorriente de

la pared está correctamente alambrado y

puesto a tierra.

3. UNSAFE VOLTAGE – (voltaje peligroso)

– (rojo) normalmente OFF; cuando está

encendida, es una luz intermitente que indica

que el voltaje es inseguro y que el protector

ha desconectado su equipo conectado.

La familia M4/M8-EX p1-ha sido diseñada,

teniendo en mente, flexibilidad y expansión.

Todos estos modelos aceptan módulos de

protección de línea de señal adicionales en el

evento que su instalación tenga más líneas

de señales que necesiten protección con una

de la unidades nombradas. Más información

está a su disposición en nuestro sitio web

(www.panamax.com) o de nuestro departa-

mento de cuidado del cliente (800-472-5555;

7:30 am-4:30 PM tiempo pacífico).

Si tiene alguna pregunta sobre cual protector

es el mejor para su equipo, favor de ir a nue-

stro sitio web (www.panamax.com) o pón-

gase en contacto con nuestro departamento

de cuidado del cliente.

Conectando su protector contra

sobrecargas de tensión correcta-

mente

Para proteger su equipo completamente de

sobrecargas, cada alambre que sale o entra

del equipo que usted quiere proteger debe

ser conectado al protector de sobrecargas

de tensión indicado. Relámpagos dañinos

y sobrecargas de tensión pueden entrar a

su sistema por cualquier línea de señal

(línea telefónica, alambres de tierra, cables

coaxiales, cables modem, cables red de

área local (LAN), etc.) o corriente alterna

que estén conectados a su equipo elec-

trónico.

La garantía de $5,000,000 de protección de

equipo conectado de Panamax es nula si

cualquier alambre entrando o saliendo del

equipo no está correctamente conectado al

protector(es) contra sobrecargas de tensión

indicado. El protector contra sobrecargas

de tensión también debe ser enchufado a

un tomacorriente alambrado correctamente

y puesto a tierra. Favor de leer la garantía

para detalles o si tiene preguntas llame al

departamento de atención del cliente de

Panamax.

Puntos importantes de seguridad

Los protectores contra sobrecargas de ten-

sión y el equipo conectado deben estar

adentro en un local seco y en el mismo

edificio. Aunque su protector Panamax es

duradero, sus componentes internos no

están aislados del ambiente. No instale

ningún producto de Panamax cerca de

aparatos que emitan calor tal como un

radiador o contador térmico. No instale

este producto donde haya humedad exces-

siva tal como una tina, fregadero, piscina,

en el piso de un sótano, pescera, etc.

Es común que un edificio no esté correcta-

mente conectado a tierra. Para proteger su

equipo, los productos de Panamax deberán

ser directamente enchufados a un tomacor-

riente CA de 3-alambres con conexión a

tierra. Adicionalmente, el alambrado del

edificio y conexión a tierra deberán confor-

marse a los códigos NEC (EEUU) o CEC

(Canada) para que la póliza de protección

de Panamax sea válida.

No use adaptadores de 2-cuchillas o

cualquier otro “cintas de energía” con este

producto. Sólo use cables de extensión de

Panamax si requiere un cable más largo.

Instalación (CA):

1. Apague todo el equipo que va a ser

conectado a la unidad.

2. Asegúrese que el protector esté apagado y

que esté en la posición OFF (vea el dibujo).

Enchufe la unidad al enchufe en la pared y

encienda.

POWER ON

PROTECTION OK

GROUND OK

UNSAFE VOLTAGE

4. Enchufe el equipo que va a proteger a la

unidad Panamax y uno por uno, encienda

cada una de las piezas de equipo conectado

y vea si están operando correctamente.

5. Apague la unidad y todo el equipo conec-

tado antes de conectar cualquier línea de

señal o instalando módulos adicionales de

línea de señal

3. Verifique que el LED verde “Ground OK”

esté prendido, esto indica que el enchufe en

la pared está correctamente alambrado y

puesto a tierra.

Una nota para instaladores de antenas

de televisión, satélite, y cable:

Artículos 810.21 y 820.40 del código NEC

provee guías especifícas a como conectar a

tierra correctamente, y en particular, especifi-

ca quel cable de tierra será conectado al sis-

tema de tierra del edificio, lo más cercano a

la entrada del cable que sea posible.

UNSA

INSTALLATION (Telephone or LAN

Lines):

IMPORTANT: Note the position of the

LINE EQUIPand jacks on the Panamax

unit. is for the line connection thatLINE

comes from the wall or floor jack.

EQUIP is for the line connection to your

connected equipment. The protection

circuit will only function if connected

properly. Reversed connections will

pass the signal to the connected equip-

ment but will also prevent the protection

circuitry from working and will invalidate

the Panamax Connected Equipment

Protection Policy.

1. Make sure the Panamax protector and

all connected equipment is turned OFF.

2. Take the incoming telephone or LAN

line and plug it into the appropriate LINE

jack on the protector. The line should

now be connected between the wall and

the Panamax unit.

3. Plug a telephone or LAN line into the

EQUIP jack and then plug the other end

into the equipment to be protected.

4. Turn On the protector and the con-

nected equipment. Verify that each piece

of connected equipment is receiving

power and signal.

The M4T-EX and M8T-EX provide both

telephone and LAN protection on one set

of RJ-45 (RJ-11 compatible) jacks. The

telephone circuit uses pins 4 & 5 while

the LAN circuit uses pins 1, 2, 3 & 6.

Adaptors or custom cables (not includ-

ed) must be used when utilizing both

protection circuits at the same time.

The M8C-EX and M8DBS-EX provide

protection for one telephone line. A

built-in line splitter allows the one pro-

tected line to be used with two pieces of

equipment.

UNS

LINE (in)

EQUIP (2 out

jacks with

splitter)

LINE (in)

EQUIP (out)

M4T-EX and M8T-EX

M8C-EX and M8DBS-EX

RJ-45

1 2 3 4 5 6 7 8

LAN TEL

INSTALLATION (Coaxial Lines):

IMPORTANT: Note the position of the

LINE and EQUIP jacks on the Panamax

unit. is for the line connection thatLINE

comes from the wall or floor jack. EQUIP

is for the line connection to your connected

equipment.

Panamax offers two types of coaxial line

protection;

1) Satellite TV

2) Cable TV (CATV), Off-air antenna or

Cable modem

Each one is optimized for the specific appli-

cation and be used with the other.can not

Detailed information may be found on the

Panamax website (www.panamax.com).

NOTE: The CATV/Off-Air Antenna protec-

tion circuit in these models is bi-direction-

al and has been designed to work with

cable TV systems that send pay-per-view

ordering information to the cable company

over the coaxial line.

The M8C-EX provides protection for one

CATV, off-air antenna or cable modem line.

It is compatible with Satellite TV.not

When used with diplexers, this protection

circuit must be placed between the diplexer

and the TV or VCR; it will protect thenot

diplexer.

LINE (in)

EQUIP (out)

M8C-EX

The M8DBS-EX provides protection for

one CATV, off-air antenna line or cable

modem and two Satellite TV lines. These

are not interchangeable. Make sure that

your equipment is connected to the proper

jacks. When used with diplexers, this pro-

tection circuit must be placed between the

diplexer and the Satellite receiver; it will

not protect the diplexer.

1. Make sure the Panamax protector and

all connected equipment is turned OFF.

2. Connect the coaxial cable from the

CATV system, antenna, or Satellite dish to

the appropriate connector on theLINE

Panamax protector.

3. Connect a coaxial cable from the

EQUIP jack on the protector to appropriate

input jack on your TV, VCR, cable modem

or Satellite receiver.

4. Repeat steps 2 & 3 for all additional

coaxial lines.

POWER

CATV

(in)

EQUIP (out)

SATELLITE (in)

M8DBS-EX

EQUIP (out)

SATELLITE (in)

EQUIP (out)

Encendido

Apagado

M4-EX, M4T-EX, M8-EX, M8T-EX, M8C-EX, M8DBS-EX

INSTRUCCIONES - Español, (continued)

M4-EX, M4T-EX, M8-EX, M8T-EX, M8C-EX, M8DBS-EX INSTRUCTIONS - Français

Este soporte reemplaza el soporte trian-

gular pequeño que viene con la unidad

base CA y es necesario solo cuando

módulos adicionales estan siendo instala-

dos. Puede obtener más información del

sitio web Panamax o llamando nuestro

departamento de cuidado del cliente.

Añadiendo módulos de línea de

señal (opcional):

Es posible que haya equipo conectado

que tenga mas líneas de señal que la

unidad base pueda proteger. Panamax

ofrece una línea accesorios de módulos

de línea de señal (que se compran sepa-

radamente) para este tipo de situacion.

Cada módulo incluye instrucciones de

instalación y un soporte pequeño rectan-

gular con un interfaz de tierra.

Montaje en la pared (opcional):

El soporte pequeño triangular con un

“hoyo de llave” es para la parte superior de

la unidad. Este soporte se monta directa-

mente a la parte trasera de la unidad con

los tornillos #8-32 x 5/16”, y entonces a la

pared con uno de los tornillos #6-20 x _”

y ojete separador (sujetadores de mam-

postería es opcional).

El soporte grande rectangular con dos

“hoyos de llave” es para la parte inferior

donde se localizan el cable de la unidad.

Se monta directamente a la unidad con

los tornillos de rosca, y entonces se

monta a la pared con los dos otros

tornillos #6 y ojete separador (sujetadores

de mampostería es opcional).

Procedimiento para montaje:

1. Monte los soportes a la unidad con

los tornillos correctos.

2. Determine a donde va a montar la

unidad en la pared y marque la posición

para el tornillo superior.

3. Ponga un ojete separador, con la parte

acampanada hacia la pared, uno de los

tornillos #6. Atornille la unidad a la

pared (usando los sujetadores de mam-

postería para paredes huecas) donde

marcó, dejando el ojete expuesto.

4. Coloque el hoyo de llave en el soporte

superior de la unidad sobre el

ojete/tornillo y deslize la unidad hacia

bajo hasta que el tornillo este sujeto al

soporte.

5. Marque la posición para los dos

tornillos inferiores (en al parte angosta de

los hoyos de llave) y atornillelo a la pared

usando los otros dos ojetes separadores

como hizo en el paso #3. Los sujeata-

dores de mampostería incluídos deben

ser usados para montaje sobre paredes

huecas.

6. Coloque el protector sobre los 3

ojetes/tornillos y deslize la unidad hasta

que quede sujeto en lugar.

7. Usando este procedimiento permite

que la unidad pueda ser quitado fácil-

mente deslizandolo hacia arriba para

soltar los soportes de los ojetes/tornillos.

Resolviendo problemas

Si usted está teniendo problemas con su

protector contra sobrecargas de tensión, lea

esta sección

El díodo emisor de luz (LED) “Power

ON, Protection OK” no está prendi-

do, no hay corriente alterna (CA) a

mi equipo, o mi equipo no enciende.

•Asegúrese que el protector está enchufa-

do a un tomacorriente CA que esté funcio-

nando.

• Revise todas las conexiones AC

• Asegúrese que el protector y el equipo

esten encendidos.

• Verifique que el díodo emisor de luz

(LED) “Unsafe Voltage” no esté prendido.

Si está prendido, el voltaje que está entran-

do es demasiado alto o bajo y p2-ha sido

desconectado de su equipo conectado.

• Revise el corta circuito en el protector (el

cortacircuito/conmutador combinado) para

ver si necesita ser reconectado (presione

“ON” para reconectar).

• Si todavía no enciende, el protector

puede estar dañado. Póngase en contacto

con Panamax (ya sea por el sitio web o el

departamento de cuidado al cliente) para

reemplazar el protector.

No hay audio o video de mi televisor,

stereo o grabadora de video

•Revise las conexiones coaxiales, asegu-

randose de que estén instaladas correcta-

mente y bien sujetadas.

• Derive los conectores coaxiales. Si la

imágen regresa, el protector está dañado.

Póngase en contacto con Panamax (ya sea

por el sitio web o el departamento de

cuidado al cliente) para un reemplazo.

• Si todavía no tiene una imágen, es posi-

ble que exista un problema con la señal de

su proveedor de cable.

Mi fax, modem, o teléfono están

conectados al protector pero no fun-

cionan.

• Revise para ver si su equipo conectado

está recibiendo tono de marcar.

• Si no, derive el echufe de teléfono del

protector para ver si el protector está daña-

do.

• Si el tono de marcar regresa, el protector

está dañado. Póngase en contacto con

Panamax (ya sea por el sitio web o el

departamento de cuidado al cliente) para un

reemplazo.

• Si todavía no tiene tono de marcar, es

posible que exista un problema con la línea

de teléfono.

El corta circuito de Panamax

desconectó la CA del equipo

conectado.

•Usted p2-ha excedido la capacidad nominal

de amperios de su protector contra sobre-

cargas de tensión. Para un arreglo tempo-

ral, desconecte una o más piezas de

equipo. Preguntele a su representante

Panamax sobre protectores Panamax adi-

cionales que requiera. .

800-472-5555

www.panamax.com

INS7925 REV. C 11/05

Instalación (Teléfono o líneas de red

de área local (LAN) :

IMPORTANTE: Note la posición de los

enchufes LINE y EQUIP en la unidad

Panamax. LINE es para la conexión de

línea que viene del enchufe en la pared o el

piso. es la conexión de línea paraEQUIP

su equipo conectado. El circuito de pro-

tección sólo funcionará si está correcta-

mente conectado. Conexiones en reversa

pasarán la señal al equipo conectado pero

también no permitirá que el circuito fun-

cione y esto hará que la Garantía de

Protección de Equipo Conectado de

Panamax sea inválida.

1. Aségurese que el protector Panamax y

todo el equipo conectado esté apagado.

2. Tome el cable de teléfono o red de área

local (LAN) y enchúfelo al enchufe correcto

(LINE) en el protector. El cable debe estar

conectado entre la pared y la unidad

Panamax.

3. Enchufe el cable de teléfono o red de

área local (LAN) al enchufe EQUIP y

entonces enchufe la otra punta al equipo

que va ser protegido.

4. Encienda el protector y el equipo conec-

tado. Verifique que cada pieza del equipo

conectado esté recibiendo electricidad y

señal.

Las unidades M4T-EX y M8T-EX proveen

protección para teléfono y red de área local

en un juego de enchufes RJ-45 (que es RJ-

11 compatible). El circuito de teléfono usa

patillas 4 y 5 mientras el circuito de red de

área local usa las patillas 1, 2, 3 y 6.

Adaptadores o cables hechos de encargo

(no incluídos) deben ser usados cuando se

utilizan los dos circuitos de protección al

mismo tiempo.

NOTA: El circuito de protección de

CATV/Antena fuera de aire en estos mode-

los es bi-direccional y p2-ha sido diseñado

para funcionar con sistemas de cable TV

que envían información para ordenar pro-

gramación de pagar y ver a la compañía de

cable por medio de la línea coaxial.

Las unidades M8C-EX y M8DBS-EX

provee protección para una línea de telé-

fono. Un separador incorporado permite

que la línea protegida pueda ser usada por

dos piezas de equipo.

UNS

LINE

(entrada)

EQUIP ( 2

salidas con

divisor)

LINE

(entrada)

EQUIP (salida)

M4T-EX and M8T-EX

M8C-EX and M8DBS-EX

RJ-45

1 2 3 4 5 6 7 8

LAN TEL

Instalación (Líneas Coaxiales):

IMPORTANTE: Note la posición de los

enchufes LINE y EQUIP en la unidad

Panamax. LINEes para la conexión de línea

que viene del enchufe en la pared o el piso.

EQUIP es la conexión de línea para su

equipo conectado.

Panamax ofrece dos tipos de protección para

líneas coaxiales:

1) Televisión por Satélite

2) Televisión por cable, antenas fuera de aire

o modem por cable.

Cada uno está optiminizado para una apli-

cación especifíca y no puede ser usado con

el otro. Puede encontrar información más

detallada en el sitio web de Panamax

(www.panamax.com)

El M8C-EX provee protección para un cable

CATV, antena, o modem por cable. No es

compatible con TV de satélite. Cuando

diplexores son usados, este circuito de

protección debe puesto entre el diplexor y

el TV o videograbadora; el diplexor no será

protegido.

LINE (entrada)

EQUIP (salida)

M8C-EX

El M8DBS-EX provee protección para un

cable CATV, antena, o modem por cable y

dos cables para TV de satélite.. Estos no son

intercambiables. Asegúrese de que su

equipo esté conectado a los enchufes correc-

tos. Cuando diplexores son usados, este cir-

cuito de protección debe puesto entre el

diplexor y el receptor de satélite; el diplexor

no será protegido

1. Asegúrese que el protector Panamax y

todo el equipo conectado esté apagado.

2. Conecte el cable coaxial del sistema

CATV, antena o satélite al conector LINE en

el protector Panamax.

3.Conecte un cable coaxial del conector

EQUIP en el protector al enchufe en su TV,

VCR, receptor de satélite, o modem de

cable.

4. Repita pasos 2 p2-y3 para toda línea coaxial

adicional.

WER

CATV

(entrada)

EQUIP

(salida)

SATELLITE (entrada)

M8DBS-EX

EQUIP (salida)

SATELLITE (entrada)

EQUIP (salida)

Ce support remplace celui utilisé pour le

montage mural qui est inclus avec l’unité

CA de base et il est uniquement nécessaire

lorsque des modules d’appoint sont

rajoutés. Pour plus d’information, veuillez

visiter le site Web de Panamax ou commu-

niquer avec le Service à la clientèle

Ajout de modules d’appoint de

lignes de signaux (optionnels) :

Il se peut que les appareils branchés com-

portent plus de lignes de signaux qu’un

limiteur peut protéger. Pour ces situations,

Panamax offre une gamme de modules

d’appoint pour augmenter le nombre de

lignes de signaux protégé (vendus séparé-

ment). Chaque module comprend des

instructions pour l’installation ainsi qu’un

petit support rectangulaire doté d’une inter-

face de mise à la terre.

Montage mural (optionnel) :

Le petit support triangulaire avec encoche

en trou de serrure se fixe à l’extrémité

supérieure de l’appareil. Ce support se fixe

au dos du limiteur à l’aide de vis de

mécanique n° 8 (32 x 5/16 po) et ensuite

au mur à l’aide d’une des vis à tête tron-

conique n° 6 (20 x _ po) et d’entretoises

d’espacement (vis d’ancrage optionnelles).

Le grand support rectangulaire avec deux

encoches en trou de serrure se fixe à l’ex-

trémité inférieure, côté du câble d’alimenta-

tion de l’appareil. Ce support se fixe au

limiteur à l’aide de vis auto-taraudeuses et

ensuite au mur à l’aide des deux autres vis

à tête tronconique n° 6 et d’entretoises d’e-

spacement (vis d’ancrage optionnelles).

Montage :

1. Fixez les deux supports au limiteur avec

les vis appropriées.

2. Déterminez l’endroit où vous désirez

installer le limiteur et indiquez l’emplace-

ment de la vis de montage pour l’extrémité

supérieure.

3. Placez une entretoise d’espacement sur

l’une des vis à tête tronconique n° 6 en

maintenant le bout évasé vers le mur.

Visez la vis dans le mur (utilisez des vis

d’ancrage pour les murs creux) à l’endroit

du point de repère, laissant l’entretoise

exposée.

4. Positionnez l’encoche en trou de serrure

sur le support pour l’extrémité supérieure

vis-à-vis l’entretoise et la vis et insérez

ensuite l’encoche du support sur la tête de

la vis.

5. Indiquez la position des deux vis de

montage inférieures (dans la plus petite

portion des encoches en trou de serrure) et

visez-les dans le mur en utilisant les deux

autres entretoises d’espacement tel

qu’indiqué dans l’étape 3.

6. Positionnez le limiteur vis-à-vis les 3

entretoises et les vis et insérez-les ensuite

dans les encoches pour fixer le limiteur en

place.

7. Le montage tel que décrit ci-dessus

permet de retirer facilement le limiteur en

ôtant simplement les supports des entre-

toises et des vis.

Dépannage – Si vous éprouvez des diffi-

cultés avec votre limiteur de surtension,

consultez cette rubrique

Le témoin “sous tension et protec-

tion OK” est éteint, mes appareils

ne sont pas alimentés de courant

alternatif, ou mes appareils ne s’al-

lument pas.

• Assurez-vous que le limiteur est branché

dans une prise de courant AC fonctionnelle.

• Vérifiez toutes les connexions d’alimenta-

tion électrique

• Assurez-vous que le limiteur et les

appareils qui lui sont raccordés sont sous

tension.

• Assurez-vous que le témoin DEL de ten-

sion dangereuse est éteint. S’il est allumé,

la tension secteur entrante est soit trop

élevée ou trop basse et l’alimentation à vos

appareils protégés a été coupée.

• Vérifiez si le disjoncteur sur le limiteur

de surtension (combiné interrupteur

marche/arrêt et disjoncteur) doit être réen-

clenché (appuyez sur Marche (ON) pour le

réenclencher).

• Si vous n’avez toujours pas de courant, il

se peut que le limiteur soit endommagé.

Veuillez communiquer avec Panamax, via le

site Web ou le Service à la clientèle, afin

d’obtenir un remplacement.

Le téléviseur, la chaîne stéréo ou le

magnétoscope ne reçoit pas de sig-

nal audio ou vidéo.

• Vérifiez les connexions coaxiales, elles

doivent être branchées correctement et

solidement.

• Contournez les connecteurs coaxiaux. Si

le signal vidéo se rétablit, le limiteur est

endommagé. Veuillez communiquer avec

Panamax, via le site Web ou le Service à la

clientèle, afin d’obtenir un remplacement.

• Si vous n’avez toujours pas de signal

vidéo, il est possible que le problème soit

lié au signal du fournisseur de câblodistrib-

ution.

Le télécopieur, modem ou téléphone

reçoit du courant mais ne fonctionne

pas.

• Vérifiez si les appareils protégés ont une

tonalité

• Si non, contournez les prises télé-

phoniques du limiteur pour vérifier s’il est

endommagé.

• Si la tonalité est rétablie, le limiteur est

endommagé. Veuillez communiquer avec

Panamax, via le site Web ou le Service à la

clientèle, afin d’obtenir un remplacement.

• Si vous n’avez toujours pas de tonalité, il

est possible que le problème soit lié aux

lignes du fournisseur de services télé-

phoniques.

Le disjoncteur du limiteur de surten-

sion Panamax coupe le courant

alternatif aux appareils qui lui sont

raccordés.

• Vous avez dépassé l’intensité nominale

de votre limiteur de surtension. Une solu-

tion temporaire est de débrancher un ou

plusieurs appareils du limiteur de surten-

sion. Consultez votre revendeur, il est pos-

sible que vous ayez besoin de limiteurs

Panamax additionnels.

800-472-5555

www.panamax.com

INS7925 REV. C 11/05

Installation (Lignes téléphoniques

et LAN) :

IMPORTANT: Prenez note de la position

des prises ligne (LINE) et équipement

(EQUIP) sur le limiteur Panamax. La prise

ligne (LINE) sert à la ligne provenant de la

prise murale ou au sol. La prise

équipement ( ) sert au branchementEQUIP

des appareils que vous désirez protéger.

Le circuit de protection ne fonctionne que

s’il est branché correctement. Si le

branchement est inversé, le signal est

acheminé vers les appareils, cependant le

circuit de protection ne fonctionne pas et

la garantie de Panamax sur les appareils

branchés sera invalide

1. Assurez-vous que le limiteur Panamax

et les appareils qui lui sont raccordés sont

hors tension.

2. Insérez la ligne téléphonique ou LAN

entrante dans la prise ligne (LINE) appro-

priée sur le limiteur. La ligne devrait

maintenant être branchée entre le mur et le

limiteur Panamax.

3. Insérez une ligne téléphonique ou LAN

dans la prise équipement (EQUIP) et

ensuite branchez l’autre extrémité du câble

à l’appareil que vous désirez protéger.

4. Mettez le limiteur et tous les appareils

branchés sous tension. Assurez-vous que

chaque appareil est alimenté et qu’il reçoit

un signal.

Le limiteur M4T-EX et M8T-EX offre une

protection pour ligne téléphonique et LAN

sur un jeu de prises RJ-45 (RJ-11 com-

patible). Les adaptateurs ou les câbles

spéciaux (non inclus) doivent être utilisés

lorsque les deux circuits de protection

sont utilisés en même temps

Les limiteurs M8C-EX et M8DBS-EX offre

la protection pour une ligne téléphonique.

Un diviseur intégré au limiteur permet de

brancher deux appareils à la ligne télé-

phonique protégée.

UNS

Prise équipement

(EQUIP)

(2 sortie avec

diviseur)

Prise ligne

(LINE)

(entrée)

Prise ligne

(LINE)

(entrée)

Prise équipement

(EQUIP) (sortie)

M4T-EX and M8T-EX

M8C-EX and M8DBS-EX

RJ-45

1 2 3 4 5 6 7 8

LAN TEL

Installation (Câbles coaxiaux) :

IMPORTANT: Prenez note de la position des

prises ligne ( ) et équipement (LINE EQUIP)

sur le limiteur Panamax. La prise ligne

(LINE) sert à la ligne provenant de la prise

murale ou au sol. La prise équipement

(EQUIP) sert au branchement des appareils

que vous désirez protéger.

Panamax offre deux types de protection des

câbles coaxiaux ;

1) Système satellite

2) Câblodistribution, antenne de télévision

standard ou modem câble.

Chaque ligne est optimisée pour une appli-

cation spécifique et ne peut être utilisée avec

l’autre application. Pour de plus amples

détails, visitez le site Web de Panamax

(www.panamax.com)

NOTE: Le circuit de protection Câble/

Antenne dans ces modèles est bidirection-

nel et a été conçu pour être compatible

avec les systèmes de télévision par câble

afin d’acheminer au câblodistributeur par

ligne coaxiale toute l'information néces-

saire à la commande de télé à la carte.

Le M8C-EX offre une protection pour une

ligne de câblodistribution, d’antenne de

télévision standard ou pour un modem

câble. Il n’est pas compatible avec les sys-

tèmes satellite. Lorsque le limiteur est util-

isé avec des duplexeurs, le circuit de protec-

tion doit être placé entre le duplexeur et le

téléviseur ou le magnétoscope.

EQUIP (sortie)

Le M8DBS-EX offre une protection pour une

ligne de câblodistribution, d’antenne de

télévision standard ou pour un modem câble

et pour deux lignes pour système satellite.

Ces prises ne sont pas interchangeables.

Assurez-vous que les appareils sont

branchés aux prises appropriées. Lorsque le

limiteur est utilisé avec des duplexeurs, le

circuit de protection doit être placé entre le

duplexeur et le récepteur satellite; le limiteur

ne protégera pas le duplexeur.

1. Assurez-vous que le limiteur Panamax et

les appareils qui lui sont raccordés sont

hors tension.

2. Branchez le câble coaxial du système de

câblodistribution, d’antenne ou de satellite à

la prise ligne (LINE) appropriée sur le limi-

teur Panamax.

3. Branchez un câble coaxial de la prises

équipement (EQUIP) du limiteur à la prise

appropriée de votre téléviseur, magnéto-

scope, récepteur satellite ou de votre

modem câble.

4. Répétez les étapes 2 et 3 pour brancher

des câbles coaxiaux supplémentaires.

Câble-

distribution

(entrée)

EQUIP

(sortie)

SATELLITE (entrée)

M8DBS-EX

EQUIP (sortie)

SATELLITE (entrée)

EQUIP (sortie)

Veuillez vous assurer que le limiteur de surtension convient à votre équipement électronique. Panamax fabrique des limiteurs convenant pratiquement à tous types d’équipement élec-

tronique. Les limiteurs de surtension peuvent sembler identiques de l'extérieur, mais à l'intérieur ils peuvent être tout à fait différents. Il est très important d’utiliser le limiteur de

surtension conçu spécifiquement pour votre application.

OWER O

PROTEC

TIO N O

GROUND OK

UNSA

FE VOLTAGE

POWER

Témoins DEL

Témoin DEL de tension dangereuse

Témoin DEL de mise à la terre OK

Témoin DEL de sous tension et protection OK

Prises téléphoniques

Connecteurs coaxiaux

( )M8C-EX et M8DBS-EX

Câble téléphonique

(4 pi) inclus

(M8C-EX, M8DBS-EX

M4T-EX et M8T-EX)

Câble de catégorie 5

(4 pi) inclus

(M4T-EX M8T-EXet )

Combiné interrupteur

MARCHE/ARRÊT et

disjoncteur

Câble d’alimentation CA

de 8 pieds

Angle droit avec prise décalée

à 45 degré

8 prises d’alimentation CA

(M4-EX et M4T-EX, 4 prises AC

Outlets)

Supports de montage

supérieur et inférieur

(Vis et entretoises d’espacement

incluses)

M8DBS-EX

Un connecteur de

câblodistribution

et deux con-

necteurs pour

système satellite

Câbles coaxiaux RG-6

(M8C-EX, un câble et

M8DBS-EX, deux câbles

M8C-EX

Un connecteur de

câblodistribution

P OW

PR OT EC T

RO UN D OK

UN SA F

E V OLT A

PRO T

GR O

UND O

NSAFE V

OL TA G

Prise équipement (EQUIP) (RJ-11

sortie avec diviseur)

( )M8C-EX et M8DBS-EX

Telco and LAN Connector RJ-45

(M4T-EX M8T-EXet )

POW ER O N

PROTEC TI

ON OK

GRO UND O K

UNS AFE VOL T

AGE

POWE R ON

PROT ECTI ON O K

GROU ND O K

UNSA FE VO LTAG E

POW

M4-EX et M8-EX – Protègent les

appareils électroniques à tension alternative,

sans autres connexions, contre les varia-

tions, la sous-tension et la surtension.

PO WE R O N

PROTECT IO N OK

GROUND OK

UNS A

FE VOLT AGE

POW E

POW ER ON

PR OTEC T

ION OK

GROU ND O K

UNS AFE VOLTA GE

P OWER ON

PROT ECTIO N OK

GRO UND O K

NSA FE VOLTA GE

POWE

POW

POWER ON

PROTECTION OK

GR OUN D O

UNS AFE VO

LTAG E

POWER

M8DBS-EX – En plus de la protection du

modèle de base, ce limiteur offre la protec-

tion de ligne téléphonique et coaxiale

(Système satellite, câblodistribution, antenne

de télévision standard

ou modem câble).

M8C-EX – En plus de la protection du

modèle de base, ce limiteur offre la protec-

tion de ligne téléphonique et coaxiale

(Câblodistribution, antenne de télévision

standard ou modem câble)..

M4T-EX et M8T-EX – En plus de la pro-

tection du modèle de base, ces limiteurs

offrent la protection de ligne téléphonique et

d’Ethernet.

Ces appareils sont dotés de 4 ou de 8 pris-

es CA, selon le modèle sélectionné. Toutes

ces prises CA sont commandées par un

combiné interrupteur marche/arrêt et dis-

joncteur. Ces modèles sont dotés de cir-

cuits brevetés SurgeGate-EX™ de Panamax

pour la protection contre la surtension et la

sous-tension. Ces circuits surveillent con-

tinuellement le courant et protègent les

appareils contre les dommages causés par

les baisses de tension et les surtensions

prolongées. Le limiteur coupe automa-

tiquement le courant vers vos appareils

branchés lorsqu’une de ces situations est

détectée et ce jusqu’à ce que le courant

redevienne normal.

De plus, ces modèles de limiteur ont 3

témoins de diagnostic DEL pour une sécu-

rité accrue. L’assignation de ces témoins

est la suivante :

1. Sous tension et protection OK –

(vert) en temps normal ce témoin est

allumé, il indique que le limiteur de surten-

sion fonctionne correctement, qu’il est sous

tension et qu’il protège les appareils qui lui

sont raccordés. Indique également que

l’appareil est mis sous tension.

2. Mise à la terre OK – (vert) en temps

normal ce témoin est allumé, il indique que

la prise de courant murale est correctement

câblé et mise à la terre.

3. Tension dangereuse – ((rouge) en

temps normal ce témoin est éteint, s’il s’al-

lume c’est que la tension d’arrivée est dan-

gereuse et que le limiteur de surtension a

temporairement coupé le courant en vue de

protéger vos appareils.

Par sa conception, la gamme de produits

M4/M8-EX prévoit la flexibilité et l’expan-

sion. Tous les modèles de la gamme

acceptent les modules d’appoint pour aug-

menter la capacité de protection des lignes

de signaux dans l’éventualité qu’un limiteur

ne soit pas suffisant pour protéger toute

votre installation. Pour plus d’information,

veuillez visiter notre site Web (www.pana-

max.com) ou communiquer avec le Service

à la clientèle au 800-472-5555 entre 7h30

et 16h30 HNP).

Si vous avez besoin d’aide dans la sélec-

tion du produit qui convient le mieux à

votre application, veuillez consulter notre

site Web (www.panamax.com) ou commu-

niquez avec le Service à la clientèle.

Raccordement correct du limiteur de

surtension

Pour assurer la protection complète de vos

appareils contre les surtensions, chaque fil

entrant ou sortant des appareils à protéger

doit être raccordé à un limiteur de surten-

sion Panamax convenable à ces appareils.

Les effets endommageant de la foudre et

des surtensions peuvent atteindre votre

système via toutes les entrées de courant

alternatif et toutes les lignes de signaux

(lignes téléphoniques, fils de mise à la

terre, câbles coaxiaux, câbles modem,

câbles LAN, etc.) raccordées à votre

équipement électrique.

La garantie de 100,000 $ sur les appareils

branchés deviendra invalide si quelque fil

que soit, entrant ou sortant des appareils,

n’est pas raccordé correctement à un limi-

teur de surtension Panamax convenable.

Le limiteur de surtension doit être branché

dans une prise de courant correctement

câblée et mise à la terre. Veuillez consulter

la garantie pour plus de détails, si vous

avez des questions, veuillez communiquer

avec le Service à la clientèle.

Avis de sécurité important

Les limiteurs de surtension Panamax ainsi

que les appareils qui lui sont raccordés

doivent être à l’intérieur, dans un emplace-

ment sec et dans le même bâtiment.

Quoique votre limiteur Panamax est très

résistant, les composants internes ne sont

pas à l’épreuve de l’environnement. Les

produits Panamax ne doivent pas être

installés en proximité d’appareils qui émet-

tent de la chaleur tels que des radiateurs

ou les registres d’air chaud. Ce produit ne

doit pas être installé dans un endroit

humide tel que proche d’une baignoire, un

lavabo, une piscine, un plancher de sous-

sol, un aquarium etc.

Il arrive fréquemment que le câblage d’un

bâtiment ne soit pas correctement mis à la

terre. Afin de bien protéger vos appareils,

les produits Panamax doivent être branchés

dans des prises de courant à 3 broches

correctement câblées et mises à la terre.

De plus, pour que la garantie Panamax soit

valide le câblage et la mise à la terre du

bâtiment doivent être conformes aux

normes NEC (É.U.) ou CEC (Canada).

N’utilisez pas d’adaptateurs à deux broches

ou autres limiteurs avec ce produit. S’il est

nécessaire d’utiliser une rallonge élec-

trique, utilisez uniquement celle de marque

Panamax.

Installation (Alimentation CA) :

1. Assurez-vous que tous les appareils qui

seront branchés au limiteur sont hors ten-

sion.

2. Assurez-vous que le commutateur

Marche/Arrêt (ON/OFF) est en position d’ar-

rêt (voir l’illustration). Branchez le limiteur

à la prise de courant murale et mettez-le

sous tension.

POWER ON

PROTECTION OK

GROUND OK

UNSAFE VOLTAGE

4. Branchez tous les appareils que vous

désirez protéger au limiteur Panamax,

ensuite les mettre sous tension un à la fois

et vérifiez qu’ils fonctionnent correctement

ON and check for correct operation.

5. Assurez-vous de mettre le limiteur ainsi

que tous les appareils qui lui sont raccordés

hors tension avant de brancher des lignes

de signaux ou avant l’installation de module

de ligne de signal d’appoint.

3. Assurez-vous que le témoin vert de Mise

à la terre OK (Ground OK) est allumé, indi-

quant que la prise de courant murale est

correctement câblée et mise à la terre.

Note à l’intention des installateurs

d’antenne de télévision, de système

satellite et de câblodistribution :

Ce rappel à pour objet de souligner l’article

810.21 et 820.40 de la norme NEC qui

prévoit des directives spécifiques concernant

la mise à la terre, notamment, la norme exige

que la mise à la terre du câble soit raccordée

au système de mise à la terre du bâtiment et

qu’elle soit située aussi proche que possible

du point d’entrée du câble.

EN MARCHE

ARRÊT

Prise ligne (LINE)

(entrée)

M8C-EX

Specyfikacje produktu

Marka:	Panamax
Kategoria:	Niesklasyfikowane
Model:	M4-EX
Kolor produktu:	Szary
Wbudowany wyłącznik:	Tak
Wartość znamionowa udaru energii:	1650 J
Ilość gniazd sieciowych:	4 x gniazdo sieciowe
Pobór szczytowy, tryb normalny:	15 A
EMI/RFI filtry hałasu:	50 dB
Maksymalne napięcie elektryczne:	200 V
