WERKING EN TOEPASSINGSBEREIK
De kabelschakelaar is voor de paniektoetsfunctie voorzien, zodat rechtstreeks via ONE een
‘lichtalarm’ in de woning kan worden geactiveerd. Als optie kunnen aangesloten signalisatielampen
via het 230 V net door ONE-input worden gestuurd. Meer informatie over het gebruik van de ONE
vindt u op de online-gebruikshandleiding over ONE op www.onesmartcontrol.com/support
LEVENSGEVAAR!
Aanraking met de elektrische installatie van de woning onder spanning (230 VAC)
kan leiden tot de dood of tot heel ernstige brandwonden. Zet alle elektrische
kabels zonder spanning en controleer of de spanning echt uit is voordat u dit
apparaat begint te installeren. Zorg ervoor dat het apparaat niet door derden
onder spanning kan worden gezet. Haal altijd de stekker uit het stopcontact
voordat u het verlichtingsmiddel vervangt, zodat de kabelschakelaar en de lampen
van het 230 V-net gescheiden zijn. Anders bestaat het risico op elektrocutie.
BELANGRIJKE OPMERKINGEN
De module mag alleen door een gekwalificeerde vakman op een lamp worden
geïnstalleerd en in dienst gesteld. Daarbij dienen de plaatselijke voorschriften
van het desbetreffende land te worden nageleefd. Het apparaat mag alleen in
droge lokalen worden gebruikt en mag niet worden gebruikt voor doeleinden die
rechtstreeks of onrechtstreeks een risico kunnen vormen voor de gezondheid en
die tot de dood zouden kunnen leiden, noch voor doeleinden waarbij een storing
van het apparaat een gevaar kan vormen voor personen, dieren of goederen.
MONTAGE
De schakelaar kan achteraf in ieder stopcontact worden ingestoken dat met een SmartOne
verbonden is. Wanneer een optionele lamp wordt aangesloten, moeten de toegelaten
omgevingstemperatuur en de specifieke montagevoorschriften voor het toestel van de
fabrikant worden nageleefd. De kabelschakelaar mag niet worden afgedekt wanneer hij wordt
gebruikt (gevaar voor warmteaccumulatie en oververhitting). Na de elektrische aansluiting
en het inschakelen van de spanningstoevoer meldt de kabelschakelaar zich automatisch
aan op de SmartOne in de verdeelkast van de elektrische kring. Daarna is het apparaat
onmiddellijk gebruiksklaar en kan het via ONE-bedieningselementen worden gestuurd.
WERKWIJZEN
De kabelschakelaar beschikt over twee werkwijzen aan de uitgang: schakel- of dimmodus.
De werkwijze kan met behulp van installatiesoftware van de ConnectOne worden gewijzigd.
STANDAARDTOEWIJZING VAN DE FUNCTIES
Uitgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . schakelmodus
STROOMONDERBREKING
De kabelschakelaar slaat de status van de uitgang op zodra die status gedurende minstens
5 seconden niet wordt gewijzigd. De in het geheugen opgeslagen status
aan de uitgang wordt na een stroomonderbreking hersteld.
OVERBELASTING
De kabelschakelaar herkent overbelasting en onderbreekt in die gevallen de uitgang.
Zodra opnieuw een sfeer wordt geselecteerd (bediening via ONE of plaatselijke bediening),
vindt er een reset plaats, tenzij er nog een andere overbelasting aanwezig is.
OVERVERHITTING
De uitgang wordt onderbroken zolang er een langdurige thermische overbelasting
aanwezig is. De uitgang wordt na de koelfase automatisch hersteld. Bovendien is een
afzonderlijke smeltzekering actief voor het toezicht op de omgevingstemperatuur.
Bij temperaturen van meer dan 130 °C scheidt de zekering de kabelschakelaar van
het elektriciteitsnet. In dat geval moet de kabelschakelaar worden vervangen.
KORTSLUITING
In het geval van een kortsluiting onderbreekt de kabeldimmer de aangesloten belasting
en brengt daarna opnieuw een verbinding tot stand. Bij een langdurige kortsluiting
onderbreekt de kabelschakelaar de uitgang volledig. Bij de volgende selectie van een
sfeer (bediening via ONE of plaatselijke bediening) wordt een reset uitgevoerd.
STATUSAANDUIDING (LED)
Statusaanduiding: de led geeft feedback over de toestand van het systeem. Panieksfeer
actief = led 100 % actief, panieksfeer niet actief = led veel minder helder. De led knippert
op het moment dat de sfeer wordt gewijzigd. Bij de regeling van de sferen in de kamer
(programmeermodus) knippert de led twee keer wanneer de kabelschakelaar wordt geselecteerd.
Deep Off: in de ‘Deep Off’ slaapstand is de led uitgeschakeld.
Registratie: tijdens de registratie op een ONE-systeem knippert de led snel.
STORINGSSTATUSSEN
1 x klikken – 1 x pauze: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . oververhitting
2 x klikken – 1 x pauze: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . kortsluiting
3 x klikken – 1 x pauze: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . oververhitting en kortsluiting
4 x klikken – 1 x pauze: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . overbelasting
5 x klikken – 1 x pauze: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . overbelasting en oververhitting
PLAATSELIJKE BEDIENING
De kabelschakelaar wordt via de druktoets plaatselijk bediend.
Ingedrukt houden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . paniekalarm activeren
Kort indrukken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . paniekalarm resetten
WAARBORG
ONE verzekert een perfecte werking van het product in overeenstemming met
de specificatie gedurende een periode van 24 maand na de levering door ONE.
De waarborg vervalt bij de opening van het apparaat, bij iedere poging om
het apparaat te openen of bij een verkeerde installatie/configuratie.
TECHNISCHE KENMERKEN
Dimprincipe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . fasescheiding
230 V-gloeilampen, halogeenlampen . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 150 W
Laagspanningshalogeenlamp
met elektronische transformator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 105 W*
230 V-lampen met laag energieverbruik . . . . . . . . . . . . . . . . . . . . . . ≤ 105 W
230 V-ledlampen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 105 W*
Nominale ingangsspanning/frequentie . . . . . . . . . . . . . . . . . . . . . . . 230 V AC/50 Hz
Opgenomen vermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,4 W
Beschermingsgraad (droge ruimten) . . . . . . . . . . . . . . . . . . . . . . . . . . IP20 EN 60529
Toegelaten omgevingstemperatuur (dienst) . . . . . . . . . . . . . . . . . 0 °C… + 35 °C
Sluit nooit inductieve belastingen aan (bv. transformatoren met ijzeren kern in spoel).
De kabelschakelaar zou hierdoor beschadigd kunnen raken!
52.530
(mm)
NEDERLANDS

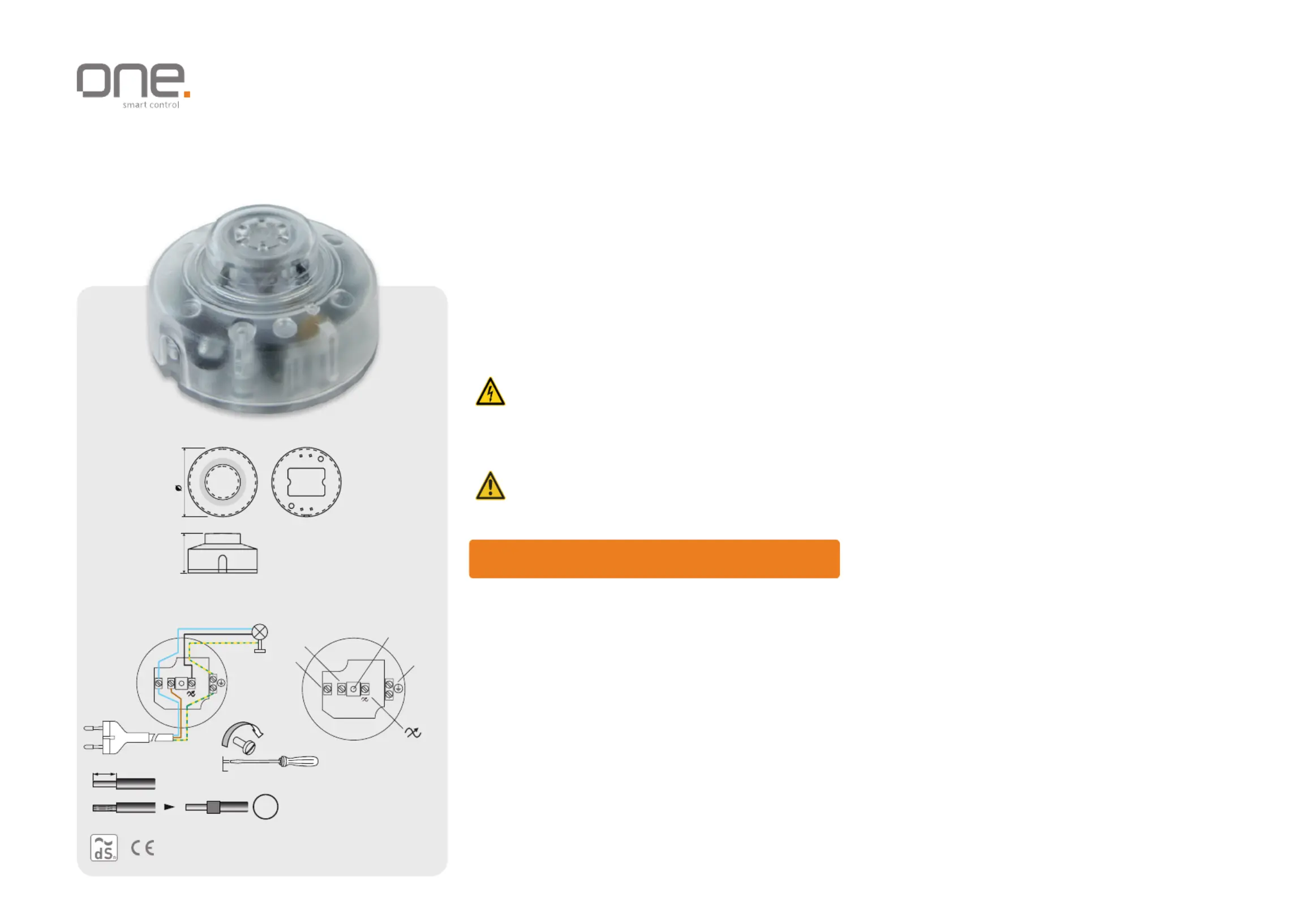

MONTAGEHANDLEIDING VOOR DE ELEKTROINSTALLATEUR SE-P/PaFl
Kabelschakelaar M (rood) veiligheid paniektoets
Doc. nr. DA-020-01_ SE-P/PaFl Technische wijzigingen voorbehouden. De recentste informatie vindt u op onze website. www.onesmartcontrol.com
* Nominale bediening. Houd rekening met de inschakelstromen.
