Instrukcja obsługi NuTone VX550C

NuTone odkurzacz VX550C

Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla NuTone VX550C (40 stron) w kategorii odkurzacz. Ta instrukcja była pomocna dla 3 osób i została oceniona przez 2 użytkowników na średnio 4.5 gwiazdek

Pobierz PDF

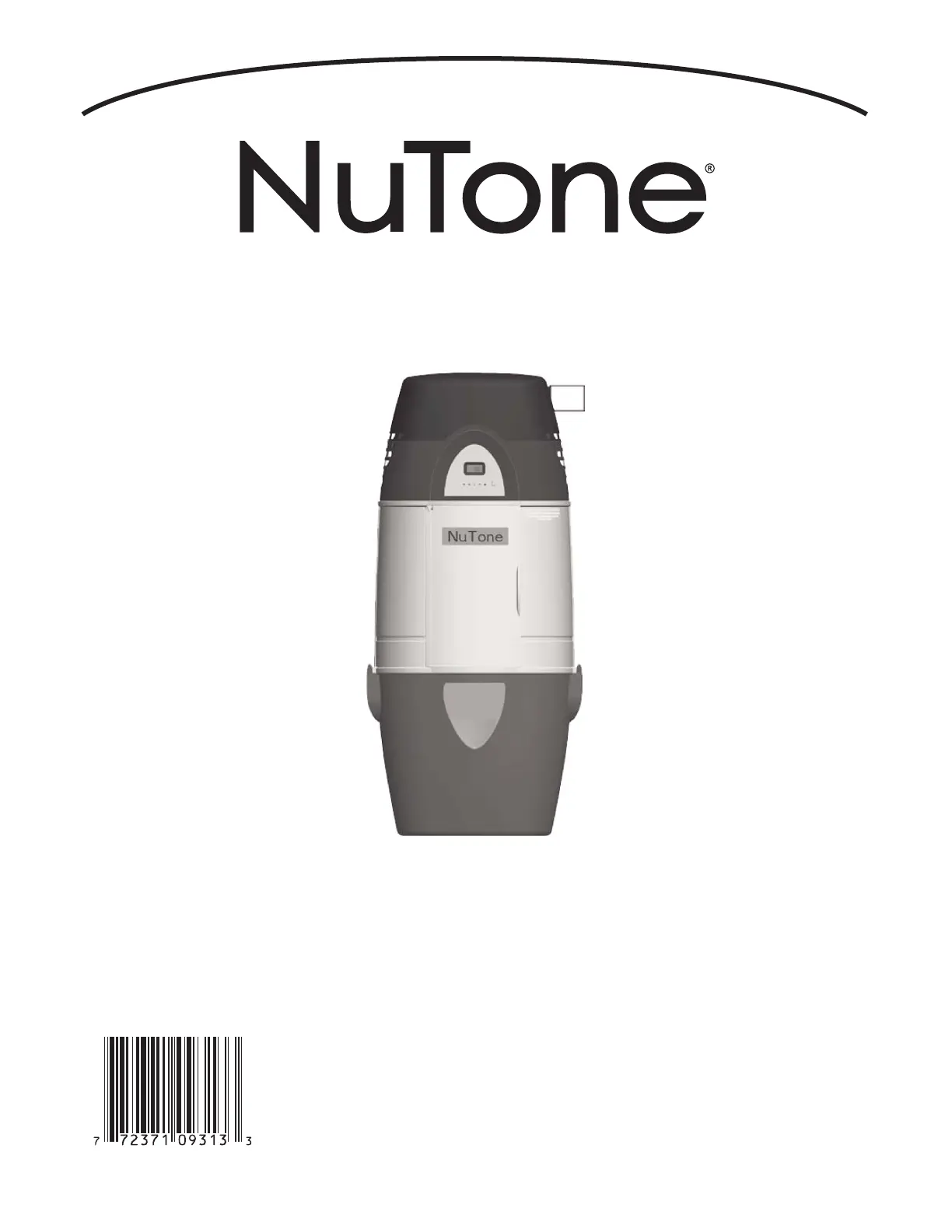

Strona 1/40

BUILT-IN

CENTRAL CLEANING SYSTEM

INSTALLATION INSTRUCTIONS

For Power Unit Models

VX475, VX550, VX1000, VX475C, VX550C, and VX1000C

Broan-NuTone LLC

Hartford, Wisconsin

www.nutone.com

888-336-3948

To register this product, visit www.nutone.com

Part No. 30042322 rev. 08

TABLE OF CONTENTS

SYSTEM PLANNING AND LAYOUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4

Examples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Locating the Power Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Tubing and Wall Inlet Locations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

GENERAL INSTALLATION GUIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6

Tool Listing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Working with Plastic Tubing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6

INSTALLATION IN NEW CONSTRUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11

Wall Inlet Rough-In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Installing the Tubing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Wall Inlet Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Models CI370 & 360 Wall Inlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Model 330 Wall Inlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Model CI395RK Electravalve Electrified Inlet Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Model CI358 Supervalve Wall Inlet & Rough-In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

INSTALLATION IN EXISTING CONSTRUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12-19

Locating Access Keys in Existing Construction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Avoiding In-Wall Obstacles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Installing Inlet Tubing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13-15

Wall Inlet Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15-18

Models CI370 & 360 Wall Inlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18-19

Model 330 & CI335 Wall Inlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Floor Inlet Installation in New and Existing Construction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Original VacPan Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21-22

ORIGINAL VACUSWEEP INLET VALVE INSTALLATION INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23-25

ASSEMBLING THE TUBING SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26-30

POWER UNIT INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31-33

Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Tubing Connections at Power Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Dimensional Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

FINAL SYSTEM CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

TROUBLESHOOTING GUIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36-37

THE RANCH STYLE HOUSE

Here the power unit is mounted in the

garage. The intake and exhaust

tubing, the only exposed tubing in the

installation, runs up the garage wall and

into the attic. The trunk line runs

horizontally through the attic from the

power unit to the farthest inlet

location. Branch lines spread throughout

the attic, connecting the trunk line to the

inlet tubing. Each inlet tube is threaded

vertically through an inside wall. Located

in hallways and in large rooms, the inlets

are placed to provide maximum access

to all cleaning areas. See Figure 1.

THE TWO-STORY HOUSE

A double-trunk line system is commonly used in two-story

houses. In the installation shown at right, the power unit is

mounted in the basement. The intake tubing runs up the

basement wall and connects to the main trunk line, which

runs along the unfinished basement ceiling. Two first-floor

inlets are connected to the basement trunk line by vertical

inlet lines run through interior walls. In the center of the

house, a vertical branch line runs from the basement trunk

line, through stacked closets, up into the attic. A second

trunk line runs across the attic and two branch lines connect

to inlet lines which are dropped down through upstairs

interior walls. See Figure 2.

EXHAU TS

TRUNK LINE

BRANCH LINE

INLETS

POWER

UNIT

INTAKE

INLET LINE

AH000 A3

VERTICAL

BRANCH

LINE

AT TIC

TRUNK

LINE

INLET

LINE

INLET

EXHAU TS

INTAKE

POWER

UNIT

BASEMENT

TRUNK LINE

AH0005A

The NuTone central cleaning system consists of a power unit, PVC tubing and fittings, wall inlets, a flexible hose and

various cleaning attachments.

The power unit is designed to be wall-mounted away from the living area of the home and connected to the living area by means

of permanently installed in-wall tubing, fittings and inlets.

Generally, an installation will require 3 to 4 inlets and 16 to 20 feet of tubing per inlet. It is suggested that a floor plan be used

to more accurately determine the quantity of materials needed.

Use the following examples as an aid in planning the installation in either new or existing construction. You should be able to

adapt the examples shown to your specific home layout.

FIGURE 1

FIGURE 2

SYSTEM PLANNING AND LAYOUT

Specyfikacje produktu

Marka:	NuTone
Kategoria:	odkurzacz
Model:	VX550C
Kolor produktu:	Black, Grey, Red
Długość przewodu:	1.8 m
Napięcie wejściowe AC:	120 V
Wysokość produktu:	990.6 mm
Szerokość produktu:	292.1 mm
Głębokość produktu:	444.5 mm
Waga produktu:	- g
Rodzaj czyszczenia:	Suchy
Rodzaj pojemnika na kurz:	Worek na kurz
Ilość pyłu:	30.83 l
Moc pobierana:	- W
Maks. moc ssania:	550 AW
