Strona 1/13
NEUTRIK AG NEUTRIK Zürich AG NEUTRIK (UK) Lt NEUTRIK France NEUTRIK Vertriebs GmbH d. NEUTRIK USA INC. NEUTRIK Tokyo Ltd.
Liechtenstein Switzerland Great Britain USA Japan France Germany/Netherlands/Austria
Tel.: +423/237 24 24 Tel.: +41 44/736 5010 Tel.: +44 1983/811 441 Tel.: +1 732/901 9488 Tel.: +81 3/3663 4733 Tel.: +33 1/4131 6750 Tel.: +49 8131/28 08 90
Fax: +423/232 53 93 Fax: +41 44/736 5011 Fax: +44 1983/811 439 Fax: +1 732/901 9608 Fax: +81 3/3663 4796 Fax: +33 1/4131 0511 Fax: +49 8131/28 08-30
www.neutrik.com
Draft. Nr.: BDA84-1/ 3102M0821
Update: 03.08.2009
Data subject to change without prior notice. ©2007 NEUTRIK . ALL RIGHTS RESERVED.

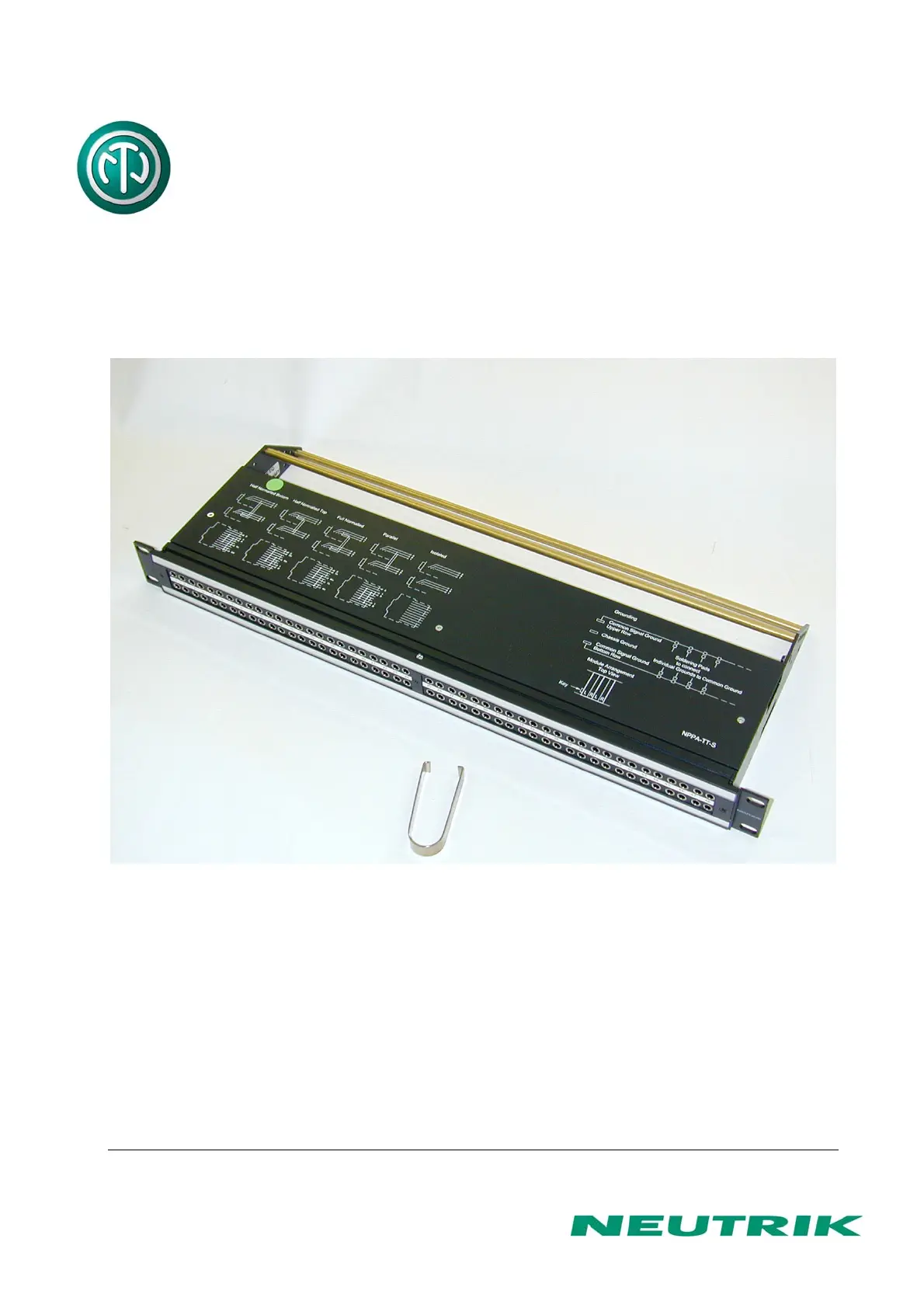

INSTRUCTION MANUAL
NPPA-TT-S
PATCH PANEL “Easy Patch” | 96 Bantam (TT) Jacks,
Solder lugs
Page 2 of 13
NPPA-TT-S Instruction Manual
Index
1. Electrical configuration.................................................................................................3
2. Replacement of Jack Pairs..........................................................................................4
3. Reconfiguration by hand..............................................................................................5
4. Grounding variations ...................................................................................................7
5. Wiring ..........................................................................................................................8
6. Cable retention to the unit............................................................................................9
7. Channel identification ................................................................................................10
8. Technical data ...........................................................................................................11
9. Wiring Diagram..........................................................................................................12
10. Ordering Information................................................................................................13
Dimensional Drawings “Easy Patch” NPPA-TT
Half Normalled Top
RN
TN
T
R
S
R
T
S
Half Normalled Bottom
S
R
T
R
T
RN
TN
S
R
T
S
RN
TN
RN
S
TN
R
T
S
Full Normalled
S
T
R
S
R
T
Parallel
R
T
T
R
S
R
T
S S
T
R
Isolated
S
R
T
R
T
S
Key NPPA-TT-S
Individual Grounds to Common Ground
Chassis Groun d
Bottom Row
Common Signal Ground
Module Arrangement
Top View
Upper Row
Common Signal Ground
Grounding
to connect
Soldering Pads
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 25 26 4827 28
Front panel
Cable retention bar
Top cover
Page 3 of 13
NPPA-TT-S Instruction Manual
1. Electrical configuration
The Neutrik ”Easy Patch” Patch Panel is fitted with high quality, long life NJ3TTA gold plated
double contact jacks (2 x 48). This Patch Panel is an innovative and compact patching system
(just 1 U high) for 19” rack mounting. Robustly housed in black coated steel shell and featuring
precision aluminum fittings it is built to last. The Neutrik "Easy Patch” is suitable for analog and
digital audio signals.
The ”Easy Patch” is available in five normalling configurations (fully loaded).
• half normalled bottom row
• half normalled top row
• full normalled
• parallel
• isolated
Configuration Chart
Furthermore individual jack pairs can be changed to combine various normallings within one
panel quickly and without fuss. This is even possible while the panel is "on air". For this we offer
pre-configured jack pairs (NJ3TTA-4-*).
In case of emergency the normalling for individual jack pairs can be changed by the use of
normalling bars. Normalling bars to change the normalling of 4 channels are included.
