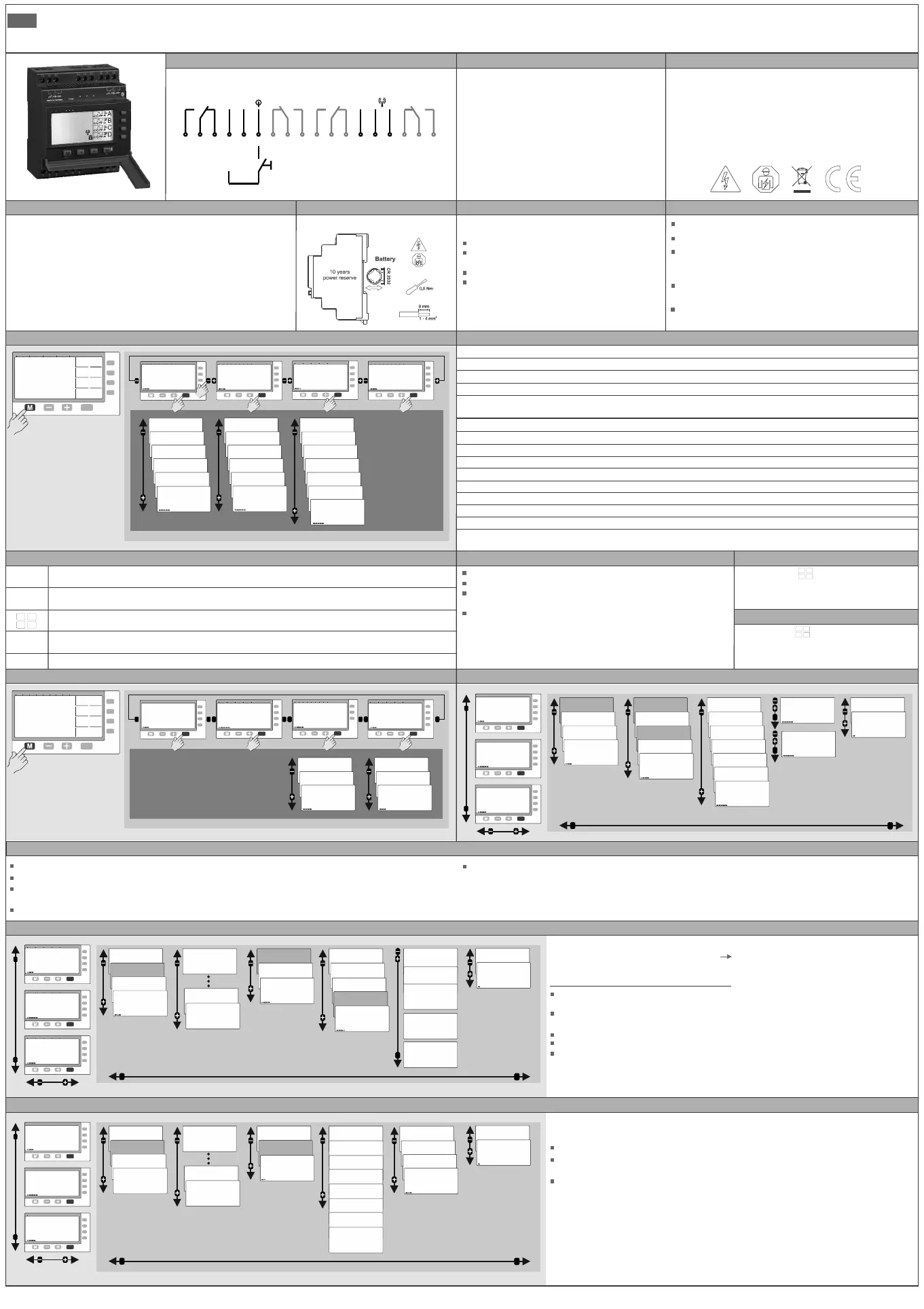

Instrukcja obsługi Müller SC 88.10 pro4

Müller Niet gecategoriseerd SC 88.10 pro4

Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla Müller SC 88.10 pro4 (9 stron) w kategorii Niet gecategoriseerd. Ta instrukcja była pomocna dla 2 osób i została oceniona przez 2 użytkowników na średnio 4.5 gwiazdek

Pobierz PDF
Strona 1/9
Instruktions Manual -
Tid ur
sv
Inkopplings schema
11 127 8 91 2 3
AB C
17 18
D
14 1510 166 13
Ext1
4
L
~
+
5
N
~
-
DCF
GPS
* * *
OUTPUT
12V DC
80 mA
Installation och montering av elektrisk utrustning får
endast utföras av behörig person! Annars finns risk
för brand eller elektrisk kortslutning!
Anslut till endast till den driftspänning och frekvens
som finns angivet på produkten!
Garanti gäller inte om produktens kapsling öppnas
av ej auktoriserad person!
Elektroniken är skyddad mot ett stort antal externa
påverkningar. Felaktig funktion kan uppkomma om
de yttre omständigheterna överstiger vissa gränser!
1. Säkerhetsinstruktioner
The device can be used in following applications: Illumination of private and
industrial areas, street and shop-window lightening, regulation of air
conditioning, flushing, motors, pumps, plants and machinery as well as to
simulate presence etc.
Operate the device in a dry room only.
The device is not qualified for security relevant tasks such as emergency
doors, fire protection equipment
2. Intended use
See device
AgSnO
AgNi
IP 20 nach DIN EN 60529
-30° ... +55°
1 BSTU
2
4 kV
DIN EN 60730-1/DIN EN 60730-2-7
Ideal for modern lamps
2
Supply voltage
Contact material (110-230V AC)
Contact material (12-24V AC/DC)
Type of protection
Permitted ambient temperature
Mode of operation
Degree of contamination
Rated surge voltage
Standard
CFL, LED
3. Technical data
DIN-rail mounting product:
4. Battery
c
Avbrott på anlutning mellan antenn och tidur (Ingen antenn symbol
visas / The oscillating crystal is used as time base)
c
Yttre störningar kan hindra mottagningen (Antennsymbolen blinkar
konstant / The oscillating crystal is used as time base)
Antenn symbolen (LCD) blinkar i ca. 3 minuter
Koppla på spänningen till uret
Anslut antennen enligt anslutningsschemat som bifopgas
med antennen
Koppla ur spänningen till uret
Tiduret kan ta emot DCF/GPS-signaler.
Antenn är inte inkluderat vid beställning av ett tidur.
5. Installation av antennen
Om nödvändigt kan datum, tid och sommartidszon ändras genom att
trycka på -knapparna och en efterföljande bekräftelse med . r q s
Aktuell tid och datum är förprogrammerat och europeisk sommartidszon
är aktiverad.
Välj önkat menyspråk genom att trycka på -knapparna ochr q
bekräfta genom att trycka på . (Notera: Genom att trycka s tflyttar
du ett steg bakåt från aktuell position)
Tryck på -knappen i 1 sekund. s/ t
Tiduret levereras i viloläge, displayen är avstängd.
6. Inledande inställningar
f OK
f
0 12 24
18.06.2020
9:2800
f
OK
f
0 12 24
f
OK
f
0 12 24
f OK
f
0 12 24
f
OK
f
0 12 24
Mandag PROGRAM installningar alternativ slut
PROGRAM
Ny
PROGRAM
forfragan
PROGRAM
andra
PROGRAM
radera LN
PROGRAM
Simul
ering
PROGRAM
slut
Date-T id
Sommartid
Astro
DatA
sprak
Fa briks-
installning
slut
Raknare
pin-kod
EXTRA
kopplingstid
CykEl
slumpval
ingang
slut
7. Meny översikt
Aktuellt status grundas på en tidsväxling med cykel funktion.
LProgrammet ligger i undermenyn “program raderat”.
ZAktuellt status grundas på en tidsväxling med puls funktion.
IAktuell status grundas på en manuell överskrivning. Statusen är permanent tills den återställs manuellt.
P
Aktuell status är aktiverat genom manuell växling. Statusen kommer att upphöra vid nästa programsteg.
HStandard programsteg
U.
Veckodag måndag, tisdag,…söndag; En understruken dag indikerar om programmet är aktivt för just denna dag.
1234567
Kanal är Från OFF
y Kanal är Till ON
x
8. Symbol förklaringar
2. Bekräfta valet eller programmerad data.
1. Aktivera tiduret när matningsspänning ej är inkopplad.
f.
2. Automatiskt läge: Ett tryck längre än 3 sek = Permanent växling.
1. Automatiskt läge: Växla kanalen till PÅ eller AV tills nästa programsteg infaller.
DC
BA
2. Bläddra mellan ett val.
1. Justera den blinkande siffran.
2. Återgå till början av den aktuella menyn.
f. 1. Komma in i Programeringsläge (program, ändringar, tillval) från automatiskt läge.
9. Huvudfunktioner
Med ändras valet till r q SLUT forTSaeTT forTSaeTT. Genom att bekräfta
kommer tiduret att återgå till början av den aktuella (under-) menyn.
Efter att p1-ha slutfört en (under-) meny och bekräftat med försätts tiduret SLUT
i automatiskt läge.
För att återgå ett steg eller en nivå när du är i programeringsläge tryck t.
Tiduret går att programeras utan spänning när -knappen tryckts ned. s
10. Handhavande råd
Genom att trycka -knapparna aktiveras kanalerna
manuellt. Denna manuella aktivering markeras med en
handsymbol i displayen. Detta läge kommer att bestå
tills nästa programsteg infaller. (Tillfällig överstyrning)
H
11. Kanal PÅ / AV
12. Permanent status P
Genom att trycka i mer än 3 sek kommer den valda
kanalen att vara permanent PÅ eller permanent AV.
Den kommer att så förbli tills kanalen manuellt återställs
genom ett 3 sek långt tryck. (Permanent överstyrning)
f OK
f
0 12 24
18.06.2020
9:2800
f OK
f
0 12 24
f
OK
f
0 12 24
f
OK
f
0 12 24
f
OK
f
0 12 24
MaNdag PROGRAM
PROGRAM
Ny kanal A Standard
OKM
f OK
f
0 12 24
PROGRAM
13. b) Standard veckoprogram
Standard
f
OK
f
0 12 24
Program
ny
f
OK
f
0 12 24
kanal ...
OK
M
Special
Program
konstant
slut
till
Cykel
fran
imPULS
slut
Mandag
JA
Tisdag
JA
onsdag
Ja
Torsdag
JA
Fredag
JA
lordag
NEj
Sondag
NEj
1 2 3 4 5 6 7
tid
timme
0 00
:
1 2 3 4 567
tid
Minut
0 00
:
1 2 34 5 6 7
Nasta
kopplingstid
slut
OK
OK
OKM
Om du vill fortsätta med programmering bekräfta med Nasta koblingstid s.
För att lämna programmerings menyn bekräfta .slut
Inställning av tid: Timmar och bekräfta med , Minuter och bekräfta medr q s r q . s
I denna nivå aktiverar du veckodag (1…7) för vilken/vilka reläväxling ska ske. Med väljer du antingen om funktionen ska gälla r q JA
eller ej gälla för den aktuella veckodagen. Bekräfta varje dag med .Nej s
För normal reläväxling välj PA eller Av med -knapparna och bekräfta med r q s.
Vill du programmera in en standard vecko tidsfunktion med ( / ) bekräfta till fran Standard s.
13. c) Exempel „Ny program“ (För en normal tidsväxling eller ) till fran
f
OK
f
0 12 24
PROGRAM
14. Special program meny (för årsuren)
Standard
f OK
f
012 24
Program
ny
f
OK
f
0 12 24
kanal ...
OK
M
Special
Program
Permanent
slut
SP
01
slut
OK
M
SP
10
SP
Enter
slut
SP
aktivering
SP
till
SP
cykel
SP
fran
slut
SP
impuls
OK
MaNdag
ja
tid
timme
000
:
tid
Minut
0 00
:
imp uls
Minut
0
00
:
impuls
Sekund
0
00
:
nasta
koblingstid
slut
Årsfunktionen i uret genomförs med ett Special (vecko) program, som kan hämtas upp per datum. Upp till 10st
Special (vecko) program kan programmeras (sP 01 ). Sp10
Ett Specialprogram verkställs endast efter aktivering vid ett visst bestämt datum (SP aktivering se punkt 15).
c
Några regler för att programmera ett Specialprogram
Presicera program numret i vilket det nya programsteget ska vara en del av innan det nya pramramsteget skrivs
in. (SP 01 – SP 10 )
Antalet tidsväxlingar som kan programmeras i varje Specialprogram är endast begränsat av hur mycket lediga
minnesplatser det finns kvar: (SP till, SP från, SP cykel, SP impuls)
Datumet/tid för när specialprogrammet ska tillämpas kan hämtas från aktiverings menyn (punkt 15 . )
Varje Specialprogram kan aktiveras så ofta som det finns minnesplatser att tillgå (punkt 15).
Under tiden som ett specialprogram är aktivt kommer endast programsteg med högsta prioritet från
specialprogrammet att utföras. Övriga special och standardprogram är tillfälligt ej aktiva (punkt 23).
f
OK
f
0 12 24
PROGRAM
15. Special program med aktivering per datum (för årsuren)
Standard
f
OK
f
0 12 24
Program
ny
f
OK
f
0 12 24
kanal ...
OK
M
Special
Program
konstant
SP
01
slut
OK
M
SP
10
SP
enter
slut
SP
aktivering
START SP
Manad
START SP
dag
START SP
timme
START SP
Minut
nasta
kopplingstid
slut
Antalet gånger ett specialprogram kan användas är endast begränsat av hur mycket minnesplatser det finns
kvar. Du kan välja special program ( ), datum/tid för aktivering och följande valmöjligheter: SP 01 – SP 10
FUNkTION STANDARD: Special program kommer att tillämpas varje år på de angivna datum och tider
Funktion paSK: Funktionen beräknar automatisk vid vilket datum påsken ligger det aktuella året och
ändrar kopplingstiderna till korrekt datum med automatik för framtida år.
Funktion med arret: Specialprogram körs en gång efter datum med år och tid ("århundradsfunktion"
- kräver 2 minnesplatser)
slut SP
Manad
slut SP
dag
slut SP
timme
slut SP
Minut
Funktion
Standard
Funktion
pask
Funktion
med arret
slut
23 59
:
N
A
DDCF / GPS: Uret tar emot tidsignalen från tidssignalantennen.
c
c
Ytterligare vid årliga tidsomkopplare
FKopplingsfunktion / Tidskoppling med Påskfunktion: Funktionen beräknar automatisk vid vilket datum påsken ligger det aktuella året
och ändrar kopplingstiderna till korrekt datum med automatik för framtida år.
eSymbolen visad om vald kanal är aktiverat genom extern insignal.
Aktuellt status grundas på en tidsväxling med astro funktion.
STiduret är låst. Lås upp med PIN-koden.
13. a) Programmeringsmeny
kanal B
kanal ...
slut
Special
Program
konstant
slut
OKMOKMM OK
* depends on model
t
rq
s
DC
BA
s1. Aktivera Bluetooth när tidsbrytaren är aktiv.
slut
DC
BA
BA SC88 SC98pro4 N; sv,nl -24141- 2020.07V01
12V
-
+
DCF
DC
OUTPUT INPUT
012 24
SP
SP
SP
SP
06.07.2020
MONT
AG
9:2800
GPS
DCF
INPUT
GPS
+
16. Cykel
Standard vecko program:
Med cykel funktionen är det möjligt att skapa en tidskoppling under en viss period. Tiduret fungerar då som ett paus-/gångtidsrelä och
skiftar mellan en gångtid TILL) och en paustid (FRAN). Max tiden för gång- respektive paustid är 9:59:59 h:mm:ss.
Special (vecko) program (aktiveras per datum på årsfunktionen):
Special program ...
SP-EnterProgram-nummer
Om du inte preciserat och aktiverat en cykel, kommer inte cykelfunktionen att vara tillgänglig som kopplingstid. Därför
måste du aktivera och precisera minst en av fyra cykler i menyn och undermenyn (punkt 17). alternativ Cykel
c
c
18. Impuls
Med pulsfunktionen ges möjligheten att bestämma hur lång tid som utgången ska vara i draget läge. Så snart pulstiden har
uppfyllts växlar utgången till AV-läge automatiskt (pulslängden kan programmeras upp till 59:59 mm:ss).
Special (vecko) program (aktiveras per datum på årsfunktionen):
Välj impuls Funktion.
Precisera start tid Tid timme tid Minut ( / ).
Precisera veckodagarna för din pulsväxlingstid.
Precisera arbetscykeln ( / )imPuls Minut Impuls Sekund .
17. Cykelalternativ
Du kan skapa fyra olika cykler. För det ändamål välj menyn Tillval och undermenyn cykel. Dom olika cyklerna kan aktiveras, preciseras och
avaktiveras (max tid för gång- eller paustid är 9:59:59 h:mm:ss) genom följande:
alternativ ...cYkel cYkel 1-4
cCykeln kan nu väljas i programmeringsmenyn.
cYtterligare applikationer med cykel funktionen kan kombineras med: ingang
Välj meny och undermenynalternativ Cykel och bekräfta med s.
Välj med -knapparna ut en av fyra cykler (cykel 1 – 4) och bekräfta med . r q s
Aktivera cykel genom att ändra till -knapparna och bekräfta med .Nej ja med r q s
Precisera gångtiden med „ “start tid ( ...). r q s
Precisera paustiden med „ “ ( ...). paus r q s
Bekräfta justeringarna med och . slut s
19. Permanent program
Permanet per datum program (semester koppling) betyder att statusen på en kanal är TILL eller FRAN för det programmerade
datumet/tid. Antalet programmerade växlingar är endast begränsat till antalet lediga minnesplatser. Justera kanal, växlingsfunktion och
tiden för programmet. Följande val är också tillgängliga för Permanet program (för årsuren):
Dessa programsteg är enskilda tidsväxlingar gjorda per datum. Program med lägre prioritet än Extra tidsväxlingar fungerar även då denna
funktion är aktiv.
alternativ extra kopplingstid ek ja SAVE
Aktivering av extra tidsväxlingar:
Justera växlingsfunktionen ( ) Ek till, ek fran, ek cykel, ek impuls och datumet då den Extra tidsväxlingen ska utföras. Följande
val är också tillgängliga för Extra tidsväxling (för årsuren):
25. Tillvals inställningar
Meny Huvud meny Funktion
Program forfragan
Program Radera
Datum - tid
Sommartid
sprak
fabriks installning
raknare
PIN-kod
Program Här kan man se programmerade programsteg och kvarvarande minnesplatser
.
Inställningar
Radering av inställd programtid.Programmet för alla kanaler, en kanal eller ett
programsteg inom en kanal kan raderas
Program
Justering av datum och klocka
Inställningar Justering av somartidsinställning (TILL/FRAN)
Inställningar Val av språk
Återställ till fabriksinställningar Datum, tid, och program kommer att raderasc
Inställningar
Alternativ Visar drifttidsmätaren och pulsräknaren för varje enskild kanal samt
totalt för hela uret.
Alternativ
Uret kan låsas med en 4 siffrig PIN-kod. Koden kan ändras, aktiveras och
avaktiveras. Om du glömt koden kontakta återförsäljaren
Den externa ingången kan kopplas till brytare som till exempel en tryckknapp eller ett ljusrelä. Detta gör det möjligt att aktivera eller
avaktivera funktioner med fjärrstyrrning eller automatsikt från ett kontroll system:
Alternativ funktioner för „extern ingång“:
alternativ ingang ...
KOPPLING extern ingång:
ANSUT SPÄNNING/FREKVENS ENLIGT PRODUKT MÄRKNING!
EXTERN INGÅNG 1: En brytare eller tryckknapp kan kopplas till EXT 1: Terminal 6 (Spänning EXT 1 = Urets matningsspänning)
c
c
I menyn ALTERNATIV INGANG och undermenyn måste du tala om ifall en brytare eller tryckknapp ska anslutas till den externa ingången.
Ytterligare kan du även välja vilken vilken eller vilka kanaler som ska reagera på den externa signalen:
Med -knapparna väljer du om du ansluter en tryckknapp eller en brytare du bekräftar med .r q s
Välj med -knapparna kanal/er som ska kontrolleras med den externa signalen och bekräfta med r q ( )kanal … ja s.. Kanal/er
som inte ska kontrolleras med en extern signal ska förbli avaktiverade, bekräfta ( )kanal … Nej med . s
26. Programmering via Bluetooth
22. Extern ingång Brytare / Tryckknapp
f OK
f
0 12 24
alternativ brytare
f
OK
f
0 12 24
in
gang
f
OK
f
0 12 24
ja / Nej
OK
M
tryckknapp
konstant
till
konstant
fran
SP
aktivering
OKM
kana
l ...
f
OK
f
0 12 24
alternativ brytare
f OK
f
0 12 24
ingang
f
OK
f
0 12 24
kanal ...
ja / Nej
OK
M
tryckknapp
vaxlande-
Funktion
Timer-
Funktion
trapp
funktion
OKM
vaxlande-funkTion: Kopplingstillståndet för den länkade kanalen ändras av en extern insignal (ON -> OFF or OFF -> ON). Detta motsvarar en manuell över-skrivning.
TRAPP Funktion Till: otsvarande kanal slås av en extern insignal och timern startar. Efter att timern har gått ut stänger kanalen Om kanalen får en annan signal medan timern är Fran.
aktiv reagerar tidsomkopplaren enligt följande:
Du har möjlighet att specificera funktionaliteten på de enskilda kanalerna. Om du har tilldelat en av funktionerna till kanalen kan du använda en triggersignal vid den externa ingången (brytare eller
tryckknapp, om den är aktiverad). Du kan definiera en av följande funktioner för varje kanal:
Sp AkTivering: En extern ingång (brytare) växlar tidsomkopplaren enligt specialprogrammet ON / OFF.
Konstant till TILL: Genom en extern insignal (brytare) växlar kanalen till permanent . Detta kopplingsläge startas och avslutas genom att trycka på omkopplaren.
Konstant Fran fran: Genom en extern insignal (brytare) växlar kanalen till permanent . etta kopplingsläge startas och avslutas genom att trycka på omkopplaren.
Brytare
Tryckknapp
aterstallningsbar: Extern insignal (tryckknapp) = Timern är avstängd
24. Astro funktion
23. Prioritet för tidsprogram
Standard tidsväxling, Specialprogram, Extra tidsväxling och Permanent per datum
(semesterkoppling) utförs med hänsyn till deras motsvarande prioritet (per kanal och datum).
Alla program förutom Extra tidsväxling, går före alla andra tidsprogram med lägre prioritet:
Högsta Prioritet
Lägsta Prioritet
Manuell över-skrivning Permanent (3 sec. tryck)
Permanent per datum
Extra tidsväxling
Special program 10 per datum (årlig tidsfunktion)
Special program 01 per datum (årlig tidsfunktion)
Standard vecko program
Ext. Ingang brytare
Ext. Ingang tryckknapp
Stänger av varning :
Smartphone App
Windows App
trapp funktion arstallningsbar franslagen/
avstaengingsvarning
...
I menyn ALTERnATIV Avstaengingsvarning och undermanyn aktiveras eller avaktivers varningen för att uret kommer att stängas av:
NEJ: Funktionen är ej aktiverad.
JA: Funktionen är aktiverad och en varning för att uret kommer att stänga av kommer att fås i förväg.
(För belysningsändamål signaleras varning av att ljuset blinkar enligt
DIN 18015-2 = varning för plötslig mörkläggning)..
c c
xx min 10 sec 30 sec
Program Simulering Program Simulering av omkopplingstid(er). Du har möjlighet att simulera växlingen tider för
ett visst datum/period.
installningar Astro-Data Kanal A B C D/// ...
Inom meny har du möjlighet att använda astrofunktionen för de olika kanalerna. Efter aktivering INSTALLNINGAR
har du de två alternativen:
AsTro forprogrammerad ja: Det skapas en Astro-TILL och en Astro-FRAN-omkopplingstid med
offset 00 för alla vardagar.
AsTro forprogrammerad nej: Astrofunktionen är nu tillgänglig när man programmerar en ny
växlingsprogram för den valda kanalen.
Astrofunktionen ger dig möjligheten att styra reläväxlingar under hela året i samverkan med solens uppgång och nedgång, t.ex i belysningsapplikationer ( vid AsTro-till
solnedgång och vid soluppgång). När man programmerar ett astro programsteg skrivs ingen tid (mm:ss) in Istället har man möjlighetn att programmera en Startpunkt AsTro-fran
Dessutom kan med och NIghT-fran NIghT-till definieras en period för att stänga av tidsbrytaren FRAN / TILL.
Sunset Sunrise
astRO oN astRO off
20. Extra kopplingstid
night oFF ON /
21. Extern ingång
f OK
f
0 12 24
18.06.2020
9:2800
MONday
f OK
f
0 12 2 4
18.06.2020
9:2800
MONday
APP
BT active
BT active
bt
bt
Denna inställning har en granskning, dvs om den externa insignalen är inaktiverad, blir det sparade standardomkopplingsprogrammet aktivt.
c
cOm astrofunkionen är aktiveraf raderasd befintliga omkopplingstider för den valda kanalen.
Timer-FunkTion Till: Motsvarande kanal slås av en extern insignal och timern startar. Efter att timern har gått ut stänger kanalen . En annan press på tryckknappen stänger också Fran
Till när timern är aktiv.
Franslagen: Extern insignal (tryckknapp) = Timern startas om
Special program .... per datum (årlig tidsfunktion)
Cykel tidsväxlingen aktiveras av en kopplingstid ( , , ) eller av en annan cykel.till fran impuls
Standard vecko program:
BA SC88 SC98pro4 N; sv,nl -24141- 2020.07V01
Instruktions Manual -
Tid ur
sv
PROGRAM PROGRAM Ny kanal A B C D Standard/// ...
PROGRAM PROGRAM Ny kanal A B C D///
PROGRAM PROGRAM Ny kanal A B C D Standard/// ...
Special program ...
SP-EnterProgram-nummer
PROGRAM PROGRAM Ny kanal A B C D///
PROGRAM PROGRAM Ny kanal A B C D permanent/// ...
FUNkTION STANDARD: Special program kommer att tillämpas varje år på de angivna datum och tider
Funktion paSK: Funktionen beräknar automatisk vid vilket datum påsken ligger det aktuella året och ändrar kopplingstiderna till
korrekt datum med automatik för framtida år.
Funktion med arret: Specialprogram körs en gång efter datum med år och tid ("århundradsfunktion" - kräver 2 minnesplatser)
PROGRAM PROGRAM Ny kanal A B C D Special program/// ...
FUNkTION STANDARD: Special program kommer att tillämpas varje år på de angivna datum och tider
Funktion paSK: Funktionen beräknar automatisk vid vilket datum påsken ligger det aktuella året och ändrar kopplingstiderna till
korrekt datum med automatik för framtida år.
Funktion med arret: Specialprogram körs en gång efter datum med år och tid ("århundradsfunktion" - kräver 2 minnesplatser)
Gebruiksaanwijzing -
Schakelcomputer
nl
Aansluitschema
11 127 8 91 2 3
AB C
17 18
D
14 1510 166 13
Ext1
4
L
~
+
5
N
~
-
DCF
GPS
* * *
OUTPUT
12V DC
80 mA
In verband met brandgevaar of het risico op een
elektrische schok dient inbouw en montage
uitsluitend door een elektro vakman te geschieden.
! Uitsluitend aansluiten op de spanning en frequentie
zoals aangegeven op het typeplaatje!
! Na het openen van de schakelklok of aanbrengen
van wijzigingen vervalt de garantie.
! De schakelklok dient zo geïnstalleerd te worden,
dat het functioneren niet beïnvloed kan worden
door extreem hoge stoorstralingen.
1. Veiligheidsinstructies
The device can be used in following applications: Illumination of private and
industrial areas, street and shop-window lightening, regulation of air
conditioning, flushing, motors, pumps, plants and machinery as well as to
simulate presence etc.
Operate the device in a dry room only.
The device is not qualified for security relevant tasks such as emergency
doors, fire protection equipment
2. Intended use
See device
AgSnO
AgNi
IP 20 nach DIN EN 60529
-30° ... +55°
1 BSTU
2
4 kV
DIN EN 60730-1/DIN EN 60730-2-7
Ideal for modern lamps
2
Supply voltage
Contact material (110-230V AC)
Contact material (12-24V AC/DC)
Type of protection
Permitted ambient temperature
Mode of operation
Degree of contamination
Rated surge voltage
Standard
CFL, LED
3. Technical data
DIN-rail mounting product:
4. Battery
c
Onderbreking van het snoer naar de radio-ontvanger (radiosignaal niet
zichtbaar/schakelcomputer loopt kwartsnauwkeurig verder)
c
Bij sterke storing geen radio-ontvangst mogelijk (continue knipperen
van het radiosignaal/ schakelcomputer loopt kwartsnauwkeurig verder)
Op display knippert het radiosignaal gedurende ca. 3 minuten
Netspanning inschakelen
Radio-ontvanger volgens aansluitschema aansluiten
Nnetspanning uitschakelen
De schakelcomputer is op de ontvangst van DCF/GPS
tijdsignalen voorbereid.
De radio-ontvanger is niet bij levering inbegrepen.
5. Montage van de radio-ontvanger
Datum, tijd en zomertijdregeling, indien gewenst met de -toetsenr q
instellen, telkens met bevestigen. s
De schakelklok is voorgeprogrammeerd met de actuele datum, tijd en
zomertijdregeling.
Met de -toetsen stelt u de gewenste taal in, bevestigen doet u met r q
s t. (Opm.: met de -toets kunt u altijd een stap terug).
U drukt de -toets 1 seconde in, het display wordt geactiveerd. s/ t
De schakelklok wordt in slaapstand afgeleverd. Het display is uit.
6. Eerste inbedrijfstelling
f OK
f
0 12 24
18.06.2020
9:2800
f OK
f
0 12 24
f OK
f
0 12 24
f OK
f
0 12 24
f OK
f
0 12 24
MaaNdag PROGRAMma instellingen OPTIes EiNDe
PROGRAMma
Nieuw
PROGRAMma
vraag
PROGRAMma
wijzigen
PROGRAMma
wissen LN
PROGRAMma
Simulat
ie
PROGRAMma
EiNDe
Datum-Tijd
zomertijd
Astro
gegevens
taal
Fa brieks-
instelling
EiNDe
teller
pin-code
additionele
schakeltijden
Cyk usL
toevallig
ingang
EiNDe
7. Functie overzicht
De actuele schakeltoestand berust op een cyclus-schakeltijd (cyclusfunctie).
LVerschijnt bij ”programma wissen”.
ZDe actuele schakeltoestand berust op een impuls schakeltijd.
I
De actuele schakeltoestand berust op handmatige omschakeling of geprogrammeerde permanente schakeltijden en blijft behouden
tot handmatig teruggezet wordt
P
De actuele schakeltoestand heeft betrekking op de handmatige omschakeling van het programma en wordt door het opgeslagen
programma bij de volgende schakeltijd veranderd.
HDe actuele schakeltoestand heeft betrekking op de geprogrammeerde standaard schakeltijd.
U.
Maandag….zondag. In de programmeermodus wordt onderstreept aangegeven welke dagen van de week geactiveerd zijn.
1234567
Kanaal uitgeschakeld/programmering UIT / OFF
y Kanaal ingeschakeld/programmering IN / ON
x
8. Symboolverklaring
2. Bevestigen van de keuze of de programmering.
1. Activeren van de schakelklok door deze langer dan 1 seconde te gebruiken (zonder netspanning).
f.
2. Automatische modus: Toets langer dan 3 seconden ingedrukt houden = permanente schakeling.
1. Automatische modus: in- of uitschakelen van een kanaal tot de volgende geprogrammeerde schakeltijd.
DC
BA
2. Invoer-modus: Wijzigen van de knipperende plaats.
1. Invoer-modus: Keuzemogelijkheid tussen verschillende opties.
2. Terug-functie (een niveau terug).
f. 1. Wisseling van de automatische modus naar de invoer-modus.
9. . Functies van de toetsen
Met de -toetsen wijzigt u uw keuze van naar r q EiNde
doorgaan. DOORGAN Nadat u met heeft bevestigd, keert u s
terug naar het begin van het menu.
Aan het slot van een complete invoer verschijnt Nadat uEiNde.
EiNde met heeft bevestigd, keert u naar de automatische modus s
terug.
Met de -toets kunt u in de programmering altijd een stap/niveau t
terug.
Gangreserve (zonder netspanning): Toets -button 1 seconde in s
werking stellen, het display schakelt in.
10. Gebruiksaanwijzing
Door middel van de -toetsen kunnen de kanalen
handmatig geschakeld worden.Deze handmatige schakeling
wordt door het handsymbool weergegeven en blijft tot de
volgende geprogrammeerde schakeling geldig.
H
11. Kanaal ON / OFF
12. Permanent P
Permanente schakeling wordt bereikt door 3 seconden op de
kanaaltoetsen te drukken. Het kanaal is dan permanent IN of
UIT. De schakeltoestand blijft tot een volgende handmatige
schakeling (3 seconden drukken) gehandhaafd.
f OK
f
0 12 2 4
18.06.2020
9:2800
f OK
f
0 12 24
f OK
f
0 12 24
f OK
f
0 12 24
f OK
f
0 12 24
MaaNdag PROGRAMma
PROGRAMma
NiEuw kanaal A Standaard
OKM
f OK
f
0 12 24
PROGRAMma
13. b) Standaard schakeltijden (weekprogramma)
Standaard
f OK
f
0 12 24
Programma
nieuw
f OK
f
0 12 24
kanaal ...
OK
M
Speciale
Programma
Permanent
EiNDE
iN
CYcLus
uit
imPULS
EiNDe
Maandag
JA
din
sdag
JA
Woensdag
Ja
donderdag
JA
vrijdag
JA
zater dag
NEe
zondag
NEe
1 2 3 4 5 6 7
tijd
uur
0 00
:
1 2 3 4 567
tijd
Minuut
0 00
:
1 2 3 4 5 6 7
volgende
Schakeltijd
EiNDe
OK
OK
OKM
Indien u de programmering wenst te vervolgen, bevestigt u de dan met Volgende Schakeltijd s.
Indien u de programmering wenst te beëindigen, gaat u met de toetsen dan naar Bevestigen met .r q Einde. s
. Instelling van de tijd: Uren , dan , minuten en dan weerr q s r q . s
Hier kunt en moet u met de -toetsen de dagen van de week kiezen. Indien geschakeld wordt of indien niet r q JA
geschakeld wordt . Uw keuze bevestigen met .Nee s
Voor normale inschakel- of uitschakeltijd kiest u met de -toetsen , uw keuze bevestigt u met r q iN of uit s.
Indien u een standaard schakeltijd ( / ) wilt programmeren, dan bevestigt u het menu-punt metON uit STANDAARD s.
13. c) Voorbeeld van een programmering an STANDAARD schakeltijden ( en )IN UIT
f OK
f
0 12 24
PROGRAMma
14. . Invoer van een speciaal programma (alleen bij jaarklokken)
Standaard
f OK
f
012 24
Programma
nieuw
f OK
f
0 12 24
kanaal ...
OK
M
Speciale
Programma
Permanent
EiNDe
SP
01
EiNDe
OK
M
SP
10
SP
invoer
EiNDe
SP
activ
ering
SP
in
SP
cYcLus
SP
uit
EiNDe
SP
impuls
OK
MaaNdag
ja
tijd
uur
000
:
tijd
Minuut
0 00
:
impuls
Minuut
0
00
:
impuls
Seconde
0
00
:
volgende
Schakeltijd
EiNDe
De jaarklok functie wordt door middel van een speciaal weekprogramma ingevuld. U heeft de mogelijkheid
maximaal 10 speciale programma’s in te voeren (sP 01 ). Sp10
Pas na activering (voor SP activering op datum zie punt 15) wordt een speciaal programma uitgevoerd.
c
Enige regels voor de programmering van een speciaal programma
Bij de invoering van een speciaal programma dient u het nummer van het programma vast te leggen:
(SP 01 – SP 10 )
Per speciaal programma kunnen binnen de opslagcapaciteit vele schakeltijden geprogrammeerd worden:
(SP in, SP uit, SP cyclus, SP impuls)
De vastlegging van de programmalooptijd (datum) geschiedt bij activering van het speciale programma (punt 15 . )
Leder speciaal programma kan binnen de opslagcapaciteit zo vaak als gewenst geactiveerd worden (punt 15).
Bij activering van een speciaal programma worden uitsluitend de schakeltijden van het speciale programma
uitgevoerd, het standaard programma is op deze datum buiten bedrijf.
Speciale programma’s worden in overeenstemming met hun prioriteit uitgevoerd (punt 23).
f OK
f
0 12 24
PROGRAMma
15. Activering van een speciaal programma (alleen bij jaarklokken)
Standaard
f OK
f
0 12 24
Programma
nieuw
f OK
f
0 12 24
kanaal ...
OK
M
Speciale
Programma
Permanent
SP
01
EiNDe
OK
M
SP
10
SP
invoer
EiNDe
SP
activering
START SP
Maand
START SP
dag
START SP
uur
START SP
Minuut
volgende
schakeltijd
EiNDe
Speciale programma’s kunnen binnen de opslagcapaciteit zo vaak als gewenst geactiveerd worden. Nadat u
vastgelegd hebt welk speciaal programma ( ) voor welke programmalooptijd (datum en tijd)SP 01 – SP 10
geactiveerd moet worden, staan volgende vervolgopties ter beschikking:
FUNcTIe STANDAaRD: Het schakelprogramma loopt jaarlijks na de ingestelde datum af
Functie paas: Het schakelprogramma houdt rekening met de jaarlijkse verschuiving van Pasen en
corrigeert de datum in de volgende jaren (vanaf Pasen worden bijna alle christelijke feestdagen zoals
Aswoensdag, Hemelvaart of Pinksteren berekend)
Functie met jaar: Speciaal programma wordt eenmaal op datum uitgevoerd met jaar en tijd
(“eeuwfunctie" - vereist 2 geheugenlocaties)
EiNDe SP
Maand
Einde SP
dag
Einde SP
uur
Einde SP
Minuut
Functie
Standaard
Functie
paas
Functie
met jaar
EiNDe
23 59
:
N
A
DDCF / GPS: De schakelcomputer ontvangt het tijdsignaal van de tijdsignaalantenne.
c
c
Daarnaast bij jaarklokken
FSchakelprogramma/schakeltijd met Paasfunctie actief: schakelprogramma houdt rekening met de jaarlijkse verschuiving van Pasen
en corrigeert de datum van de schakeltijd(en)
eVerschijnt bij het geactiveerde “externe ingang”
De actuele schakeltoestand berust op een astro schakeltijd.
SDe schakelklok is d.m.v. PIN geblokkeerd. Ingeven van een PIN-code is vereist.
13. a) Programmeermenu
kanaal B
kanaal ...
Einde
Speciale
Programma
PERMANENT
Einde
OKMOKMM OK
12V
-
+
DCF
DC
OUTPUT INPUT
SC 98.40 pro4
012 24
SP
SP
SP
SP
06.07.2020
MONT
AG
9:2800
GPS
DCF
INPUT
GPS
+
* depends on model
t
rq
s
DC
BA
s1. Om Bluetooth te activeren wanneer de schakelcomputer actief is.
EiNDe
BA SC88 SC98pro4 N; sv,nl -24141- 2020.07V01

Specyfikacje produktu

Marka: Müller
Kategoria: Niet gecategoriseerd
Model: SC 88.10 pro4

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Müller SC 88.10 pro4, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą


Instrukcje Niet gecategoriseerd Müller

Müller

Müller SC 88.20 pro4 Instrukcja

23 Września 2024
Müller

Müller SC 88.10 pro4 Instrukcja

23 Września 2024
Müller

Müller SC 88.30 pro4 Instrukcja

23 Września 2024
Müller

Müller SC 98.40 pro4 Instrukcja

23 Września 2024

Instrukcje Niet gecategoriseerd

Najnowsze instrukcje dla Niet gecategoriseerd

Tycon Systems

Tycon Systems TP-DCDC-1248GD-M Instrukcja

23 Września 2024
Tycon Systems

Tycon Systems TP-DCDC-4848-HP Instrukcja

23 Września 2024
Tycon Systems

Tycon Systems TP-DCDC-1248GD-HP Instrukcja

23 Września 2024
Tycon Systems

Tycon Systems TP-DCDC-2448-HP Instrukcja

23 Września 2024
Statron

Statron 3256.1 Instrukcja

23 Września 2024
Tycon Systems

Tycon Systems TP-DCDC-2448GD-HP Instrukcja

23 Września 2024
Lumel

Lumel EP29 Instrukcja

23 Września 2024
Tycon Systems

Tycon Systems TP-DCDC-1248 Instrukcja

23 Września 2024
Tycon Systems

Tycon Systems TP-DCDC-4848GD-HP Instrukcja

23 Września 2024
Tycon Systems

Tycon Systems TP-DCDC-1248D Instrukcja

23 Września 2024
