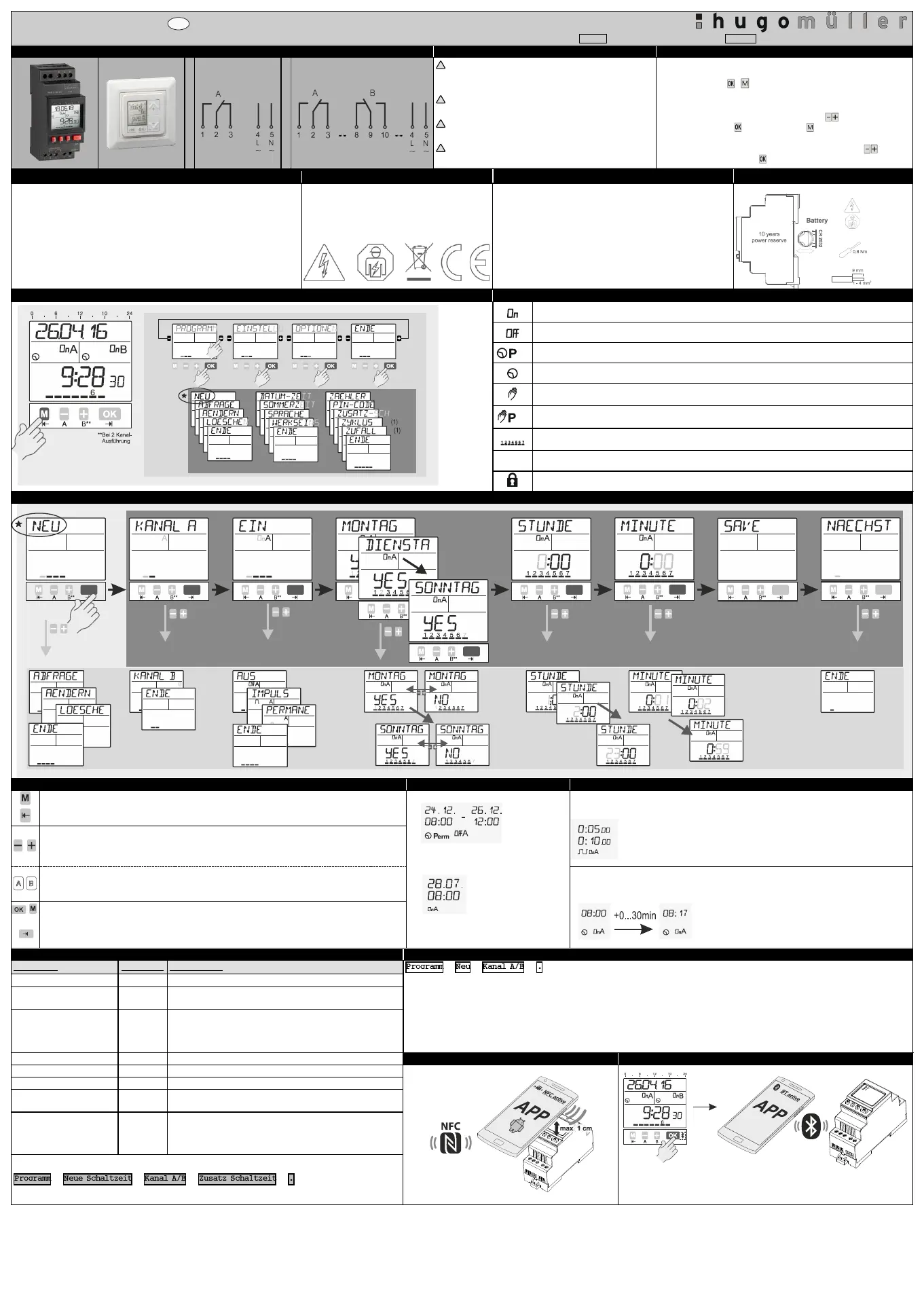

Strona 1/4

B A SC18x0easy SC28x1pro4 es pt 23694 N; , , ,sv –nl - 8 4 3 201 .0 V0

(1) Opciones

Manual de instrucciones

Interruptor horario

Esquemas de conexión

1. Consejos para la instalación

2. Funcionamiento inicial

1 Canal

2 Canales

La instalación y montaje de equipos eléctricos debe ser llevada a

cabo solamente por personal especializado. De lo contrario

existe riesgo de fuego o peligro de descargas eléctricas!

Para la conexión del interruptor horario, respetar estrictamente

las indicaciones de tensión y de frecuencia que figuran en la

etiqueta.

La garantía se pierde si el reloj es desmontado por personal no

autorizado!

El circuito electrónico está protegido contra una amplia gama de

influencias externas. Si estas influencias superan determinados

límites, pueden producirse funcionamientos incorrectos del

interruptor horario!

 El interruptor horario sale de fábrica en modo “dormido” y con

la pantalla apagada.

 Pulsar la tecla / durante 1 segundo.

 La fecha y hora actuales están ya programadas así como el

cambio de hora de verano invierno que también está activado.

 Seleccionar el idioma deseado pulsando las teclas y

confirmarlo pulsando . (Nota: Pulsando nos trasladamos al

punto anterior de la situación actual)

 Si se desea, la fecha, la hora y el modo de cambio de hora

verano/invierno se pueden ajustar pulsando las teclas y

hay que confirmar esos ajustes pulsando .

3. Technical data

4. Service

5. Intended use

6. Battery

Supply voltage

Ver dispositivo

Contact material (115V / 230V)

AgSnO2

Contact material (12V / 24V)

AgNi

Type of protection

IP 20 to DIN EN 60529

Permitted ambiet temperature

-30°…+55°

Mode of operation

1 BSTU

Degree of contamination

Rated surge voltage

4 kV

Standard

DIN EN 60730 1/DIN EN 60730- -2-7

CFL, LED

Ideal for modern lamps

The device fits for the particular use of the following tasks: Illumination

of private and industrial areas, street and shop window lightening, -

regulation of air conditioning, flushing, motors, pumps, plants and

machinery as well as to simulate presence etc.

Operate the device in a dry room only! The installation must be in

accordance with the instruction manual. The device is not qualified for

security relevant tasks such as emergency doors, fire protection

equipment

DIN-rail mounting product:

7. Vista del menu en la pantalla.

8. Lectura de los símbolos.

El canal está conectado, en posición ON.

El canal está desconectado, en posición OFF.

erm

El “programa de vacaciones”/ “permanente por fecha” está activado en estos momentos.

Paso de programación estandar.

Estado actual basado en una maniobra manual. Este estado se cancelará cuando llegue la siguiente

maniobra programada.

erm

Estado actual basado en una maniobra manual. Este estado se cancelará manualmente .

Dias de la semana lunes, martes,……………domingo;

El subrayado indica que el programa es activo ese día de la semana.

Con la función de pulso el estado actual se basa en un tiempo de conmutación

El interruptor horario está bloqueado, para desbloquearlo es necesario introducir el PIN.

9. Programa nuevo

OKOK

**Versión de

2 canales

OKOK OKOK

erm

OKOK

OKOK OKOK OKOK OKOK

Modo Automático

10. ado Funciones del tecl

11. Permanente / Programa Extra

12. Ciclo / Aleatorio (1)

1. Para acceder al modo ENTER (programar, ajustes, opcione s) desde el modo automático.

2. Para volver al principio del (sub ) menú actual. -

 Permanente On / Off: Esta

función permite activar o

desactivar

permanentemente el canal

entre las fechas

seleccionadas.

 Programa Extra: Permite introducir

un programa Extra para un sólo día

(fiesta local, Navidad,...), no para

una semana completa.

Opcionalmente seleccionable

 Ciclo

Opcionalmente seleccionable

h:mm:ss Conexión (0:00:01 … 9:59:59)

h:mm:ss Pausa (0:00:01 … 9:59:59)

1. Para ajustar el dígito que está parpadeando.

2. Para pasar de una elección a otra.

1. En modo automático: Para conectar ON o desconectar OFF el canal hasta que llegue la próxima maniobra

programada.

2. En modo automático: Una pulsación mayor de . 3 seg = Conexión o desconexión permanentes

 Aleatorio

Opcionalmente seleccionable

No Si

1. Para activar el interruptor horario cuando está sin instalar.

2. Para confirmar la selección o los datos introducidos.

13. Ajustes extras

14. Impulso

Menú

M enú

principal Aplicación

Programa Nuevo -> programa Canal -> …A/B ->

La función impulse ofrece la posibilidad de programar maniobras de una duración concreta.

Tan pronto como la duración del impulso expira, el interruptor horario se desconecta (OFF) automáticamente. La duración del impulso puede ser

hasta de 59:59 mm:ss. La programación se realiza como cualquier otra programación estándar (puntos 8/9) con las siguientes diferencias:

 Seleccionar la función Impulso (9F).

 Introducir la duración del impulso (Hora imp minutos / Hora imp segundos).

 Programar el o los dias de la semana

 Programar la hora de comienzo del impulse. (Ajuste Hora / Ajuste minuto)



Validar: Confirmar la maniobra del impulse cuyo resumen aparece intermitente.

Programa Comprobar

Programa

Para comprobar las maniobras programadas y las posiciones

libres que quedan en la memoria.

Programa delete Programa

Borrado de maniobra(s). Tanto los programas de todos los canales

como los de un solo canal como maniobra a maniobra pueden ser

borrados si se quiere.

Fecha-hora

Ajustes

Puesta en hora y fecha del interruptor horario.

Horario de verano Ajustes

Ajuste, activación y descativación del horario de verano invierno

(ON/OFF)

15. Programación a través de NFC (1)

16. Programación a través de Bluetooth (1)

Idioma

Ajustes

Selección del idioma

Ajustes fabrica Ajustes Borrado completo, vuelta al estado inicial.

Contador

Opciones

Muestra el cuenta horas y el cuenta impulsos de cada canal y del

interruptor horario mismo.

PIN Opciones

Si se desea, el interruptor horario puede ser bloqueado mediante

un código PIN de 4 dígitos. Ese código puede ser ajustado,

activado y desactivado.

Si olvidamos el código PIN hay que llamar

al servicio de asistencia técnica.

Anadir Programa Extra:

Programa Programa Programa -> Nuevo -> Canal A/B Anadir -> Extra -> …

Estos pasos son conmutaciones sencillas por fecha.

B A SC18x0easy SC28x1pro4 es pt 23694 N; , , ,sv –nl - 8 4 3 201 .0 V0

(1) ções Op

Manual ões de instruç

Interruptor horário

Esquemas de ligação

1. Conselhos para a instalação

2. Funcionamento inicial

1 Canal

2 Canais

A instalação e montagem dos equipamentos eléctricos

deve ser levada a cabo apenas por pessoal especializado.

Caso contrário existe risco de fogo e perigo de descargas

eléctricas

Para a ligação do interruptor horário, respeite estritamente

as indicações de tensão e de frequência que figuram na

etiqueta.

A garantia perde-se se o relógio for desmontado por

pessoal não autorizado

O circuito electrónico está protegido contra uma ampla

gama de influências externas. Se estas influências

superaram determinados limites, podem-se produzir

funcionamentos incorrectos do interruptor horário!



O interruptor horário sai de fábrica no modo “adormecido” e com o

ecrã apagado.

 Pulsar a tecla / durante 1 segundo.

 A data e hora actuais estão já programadas, assim como a mudança

de hora de verão inverno que também está activado.

 Seleccionar o idioma desejado pulsando as teclas m e confir ar

pulsando . (Nota: Pulsando retrocedemos ao ponto anterior da

situação actual)

 Se desejar, a data, a hora e o modo de mudança de hora

verão/inverno, se pode ajustar pulsando as teclas e há que

confirmar estes ajustes pulsando .

3. Technical data

4. Service

5. Intended use

6. Battery

Supply voltage

See device

Contact material (115V / 230V)

AgSnO

Contact material (12V / 24V)

AgNi

Type of protection

IP 20 to DIN EN 60529

Permitted ambiet temperature

-30°…+55°

Mode of operation

1 BSTU

Degree of contamination

Rated surge voltage

4 kV

Standard

DIN EN 60730 1/DIN EN 60730- -2-7

CFL, LED

Ideal for modern lamps

The device fits for the particular use of the following tasks: Illumination

of private and industrial areas, street and shop-window lightening,

regulation of air conditioning, flushing, motors, pumps, plants and

machinery as well as to simulate presence etc.

Operate the device in a dry room only! The installation must be in

accordance with the instruction manual. The device is not qualified for

security relevant tasks such as emergency doors, fire protection

equipment

DIN-rail mounting product:

7. Vista do menu no ecrã

8. Leitura dos símbolos

O canal está conectado, na posição ON.

O canal está desconectado, na posição OFF.

erm

O “programa de férias”/ “permanente por data” está activado nestes momentos.

Passo de programação standard.

Estado actual baseado numa manobra manual. Este estado cancela-se quando chegar á seguinte manobra

programada.

erm

Estado actual baseado numa manobra manual. Este estado cancela-se manualmente.

Dias da semana segunda, terça,……………domingo;

O sublinhado indica que o programa está activo nesse día da semana.

Com função de pulso o estado actual é baseado em um tempo de comutação

O interruptor horário está bloqueado, para desbloqueá-lo é necessário introduzir o . PIN

9. Programa novo

OKOK

**At 2 channel

version

OKOK OKOK

erm

OKOK

OKOK OKOK OKOK OKOK

Automatic Mode

10. Funções do teclado

11. Permanente Adauga program /

12. Ciclo / Aleatorio (1)

1. Para aceder ao modo enter ões (programar, ajustes, opç ) desde o modo automático.

2. Para voltar ao inicio do (sub- ) menú actual.

 Permanente On / Off

 Adauga program

o ptiune selectabilă

 Ciclo

optiune selectabilă

h:mm:ss Conexao (0:00:01 … 9:59:59)

h:mm:ss Pausa (0:00:01 … 9:59:59)

1. Para ajustar o dígito que está piscando

2. Para passar duma escolha a outra

1. Em modo automático: Para conectar ON ou desconectar OFF o canal até que chegue a próxima manobra

programada.

2. Em modo automático: or de 3 seg.= Conexão ou descUma pulsação mai onexão permanentes

 Aleatorio

optiune selectabilă

Nao Sim

1. Para activar o interruptor horário quando está sem instalar.

2. Para confirmar a selecção ou os dados introduzidos.

13. Ajustes extras

14. Impulso

Menú

principal Aplicação

Programa Novo -> programa -> Canal A/B -> …

A função impulso oferece a possibilidade de programar manobras duma duração determinada. Quando o tempo da duração do impulso expira, o

interruptor horário desliga (OFF) automaticamente. A duração do impulso pode ser até 59:59 mm:ss. A programação realiza se como qualquer -

outra programação standard (pontos 8/9) com as seguintes diferenças:

 Seleccionar a função Impulso (9F).

 Introduzir a duração do impulso (hora imp minutos / hora imp segundos).

 Programar o ou os dias da semana

 Programar a hora de inicio do impulso. (hora hora / hora minuto)

 Validar: Confirmar a manobra do impulso cujo resumo aparece intermitente.

Programa Comprovar

Programa

Para comprovar as manobras programadas e as posições livres

que ficam na memória.

Programa apagar Programa

Eliminar as manobra(s). Tanto os programas de todos os canais

como os de um só canal como manobra a manobra, podem ser

apagados se se quizer.

Data-hora

Ajustes

Posta em hora e data do interruptor horário.

Horário de verão Ajustes

Ajuste, activação e descativação do horário de verão inv erno

(ON/OFF)

15. Programação via NFC (1)

16. Programação via Bluetooth (1)

Idioma

Ajustes

Seleção do idioma

Ajustes fabrica

Ajustes

Apagar completo, volta ao estado inicial.

Contador

Opções

Mostra o contador de horas e o contador de impulsos de cada

canal e do próprio interruptor horário .

PIN Opções

Se deseja, o interruptor horário pode ser bloqueado mediante um

código PIN de 4 dígitos. Esse código pode ser ajustado, activado e

desactivado. Se esquecemos o código PIN há que contactar o

serviço de assistência técnica.

B A SC18x0easy SC28x1pro4 es pt 23694 N; , , ,sv –nl - 8 4 3 201 .0 V0

(1) opties

Gebruiksaanwijzing

Schakelklok

Aansluitschema

1. Veiligheidsinstructies

2. Eerste inbedrijfstelling

1 kanaal

2 kanalen

In verba

nd met brandgevaar of het risico op een elektrische

schok dient inbouw en montage uitsluitend door een elektro

vakman te geschieden.

Uitsluitend aansluiten op de spanning en frequentie zoals

aangegeven op het typeplaatje!

Na het openen van de schakelklok of aanbrengen van

wijzigingen vervalt de garantie.

De schakelklok dient zo geïnstalleerd te worden, dat het

functioneren niet beïnvloed kan worden door extreem hoge

stoorstralingen.



De schakelklok wordt in slaapstand afgeleverd. Het display is uit.

 U drukt -de / toets 1 seconde in, het display wordt geactiveerd.



De schakelklok is voorgeprogrammeerd met de actuele datum, tijd en

zomertijdregeling.

 Met de toetsen stelt u de gewenste taal in, bevestigen doet u -

met (Opm.: met de -toets kunt u altijd een stap terug).

 Datum, tijd en zomertijdregeling, indien gewenst met de -toetsen

instellen, telkens met bevestigen.

3. Technical data

4. Service

5. Intended use

6. Battery

Supply voltage

See device

Contact material (115V / 230V)

AgSnO

Contact materi (12V / 24V)al

AgNi

Type of protection

IP 20 to DIN EN 60529

Permitted ambiet temperature

-30°…+55°

Mode of operation

1 BSTU

Degree of contamination

Rated surge voltage

4 kV

Standard

DIN EN 60730 1/DIN EN 60730- -2-7

CFL, LED

Ideal for modern lamps

The device fits for the particular use of the following tasks:

Illumination of private and industrial areas, street and shop-

window lightening, regulation of air conditioning, flushing, motors,

pumps, plants and machinery as well as to simulate presence etc.

Operate the device in a dry room only! The installation must be in

accordance with the instruction manual. The device is not

qualified for security relevant tasks such as emergency doors, fire

protection equipment

DIN-rail mounting product:

7. Functie overzicht

8. Symboolverklaring

Kanaal ingeschakeld/programmering IN

Kanaal uitgeschakeld/programmering UIT

erm

Voor de actuele datum is een vakantie/datumschakeling actief.

De actuele schakeltoestand heeft betrekking op de geprogrammeerde standaard schakeltijd.

De actuele schakeltoestand heeft betrekking op de handmatige omschakeling van het programma en wordt

door het opgeslagen programma bij de volgende schakeltijd veranderd.

erm

De actuele schakeltoestand heeft betrekking op de handmatige omschakeling en blijft behouden, tot deze

handmatig terug gezet wordt.

Dagen van de week maandag….zondag. In de programmeermodus wordt onderstreept aangegeven welke

dagen van de week geactiveerd zijn.

De actuele schakeltoestand berust op een impuls schakeltijd.

De schakelklok is d.m.v. PIN geblokkeerd. Ingeven van een PIN- . code is vereist

9. Schakeltijd programmeren

OKOK

**At 2 channel

version

OKOK OKOK

erm

OKOK

OKOK OKOK OKOK OKOK

Automatic Mode

10. Functies van de toetsen

11. Permanent / Additionele schakeltijden

12. Cyclus / Toevallig (1)

1. Wisseling van de automatische modus naar de invoer- modus.

2. Terug- functie (een niveau terug).

 Permanent In / Uit

 Additionele schakeltijden

optioneel geactiveerd

 Cyclus

optioneel geactiveerd

h:mm:ss In-tijd (0:00:01 … 9:59:59)

h:mm:ss Pauze (0:00:01 … 9:59:59)

1. Invoer-modus: Keuzemogelijkheid tussen verschillende opties.

2. Invoer-modus: Wijzigen van de knipperende plaats.

1. Automatische modus: in of uitschakelen van een kanaal tot de volgende geprogrammeerde schakeltijd.-

2. Automatische modus: Toets langer dan 3 seconden ingedrukt houden = permanente schakeling

 Toevallig

optioneel geactiveerd

Nee Ja

1. Activeren van de schakelklok door deze langer dan 1 seconde te gebruiken (zonder netspanning).

2. Bevestigen van de keuze of de programmering.

13. Overige instellingen

14. Impuls

Menu punt-

Hoofdmenu

Toepassing

programma programma kanaal -> nieuw -> A/B -> …

De impuls functie geeft u de mogelijkheid een schakeltijd met een vastgelegde schakelduur te programmeren. Nadat de geprogrammeerde

impulsduur (impuls tot 59:59 mm:ss) verlopen is, schakelt de klok automatisch uit. De programmering geschiedt zoals voor een normale

standaard schakeltijd (zie punt 8/9) met volgende verschillen:

 U kiest de impuls functie (9F)

 U programmeert de inschakelduur van de impuls (impuls minuut / impuls seconde)

 U programmeert de dagen van de week

 U programmeert de inschakeltijd (tijd uur / tijd minuut)



U bevestigt de knipperende impuls schakeltijd

programma vraag

programma

Vraag schakeltijden/vraag geheugenplaats

programma wissen programma

Wissen van schakeltijd(en). U heeft de mogelijkheid alle kanalen,

een kanaal of afzonderlijke schakeltijden te wissen.

Datum-tijd instellingen Instelling datum en tijd.

Zomertijd

instellingen

Zomertijdinstellingen

15. Programmeren via NFC (1)

16. (1)Programmeren via Bluetooth

Taal

instellingen

Taalkeuze

Fabrieksinstelling*

instellingen

Terugzetten naar de afleverstand.

Teller

opties

Toont de bedrijfsuren en schakelimpulsen per kanaal en voor de

schakelklok totaal.

PIN-code opties

U kunt de schakelklok met een 4- -cijferige PIN code blokkeren.

Deze code kunt u bewerken, activeren of deactiveren. Indien u de

code vergeten bent, neemt u dan contact op met onze

klantenservice.

Additionele schakeltijden:

programma nieuw programma kanaal A/B -> -> -> additionele schakeltijden -> …

Additionele schakeltijden maken het u mogelijk afzonderlijke schakeltijden op datum te programmeren.

Specyfikacje produktu

Marka:	Müller
Kategoria:	nieskategoryzowany
Model:	SC 28.11 pro4

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Müller SC 28.11 pro4, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje nieskategoryzowany Müller

Müller SC 18.20 easy Instrukcja

1 Września 2024

Müller SC 08.13 pro Instrukcja

1 Września 2024

Müller SC 24.10 pro Instrukcja

1 Września 2024

Müller SC 18.24 easy Instrukcja

1 Września 2024

Müller SC 28.11 pro4 Instrukcja

1 Września 2024

Müller SC 18.13 easy Instrukcja

1 Września 2024

Müller SC 28.19 pro Instrukcja

1 Września 2024

Müller SC 28.21 pro4 Instrukcja

1 Września 2024

Müller SC 28.23 pro4 Instrukcja

1 Września 2024

Müller SC 44.21 pro4 Instrukcja

1 Września 2024

Instrukcje nieskategoryzowany

Najnowsze instrukcje dla nieskategoryzowany

Asko DBI644MIB.S.TW/1 Instrukcja

28 Października 2024

Asko DFS233IB.S.TW/1 Instrukcja

28 Października 2024

Emko EZM-9920 Instrukcja

27 Października 2024

Emko ESM-3712-H Instrukcja

27 Października 2024

Emko ATS-10 Instrukcja

27 Października 2024

Emko EAOM-11.2 Instrukcja

27 Października 2024

Emko EPM-3790 Instrukcja

27 Października 2024

Emko EPM-7790 Instrukcja

27 Października 2024

Livarno Lux IAN 108340 Instrukcja

27 Października 2024

Livarno Lux HG06009A-BS Instrukcja

27 Października 2024
