E KO CNJRU

УСТАНОВКА

Сложите ножки как показано на рис.1

Раскройте 3 ножки штатива. Для регу-

лировки высоты штатива, каждая ножка

имеет возможность телескопического

выдвижения, осуществляемого поворо-

том рычага "A" на фиксирующем замке "B".

РЕГУЛИРОВКА УГЛА НОЖЕК

Каждую ножку можно установить ин-

дивидуально под одним из двух углов.

Для изменения угла установки ножки,

слегка закройте ножку, придвинув ее

по направлению к центральной колон-

не (рис. 2), поверните селектор угла

ножки "W" в нужное положение (ука-

занное значком), а затем снова полно-

стью раскройте ножку.

РЕГУЛИРОВКА ВЫСОТЫ

ЦЕНТРАЛЬНОЙ КОЛОННЫ

Для разблокировки центральной ко-

лонны "C", разблокируйте рукоятку "D".

Отрегулируйте высоту центральной

колонны так, как вам нужно, затем за-

тяните рукоятку "D" , чтобы зафиксиро-

вать положение колонны.

УСТАНОВКА БЫСТРОСЪЕМНОЙ

ПЛОЩАДКИ НА КАМЕРУ

Закрепите площадку "G" на основании

камеры, затянув болт камеры "M" в

резьбовом отверстии камеры для шта-

тива с помощью кольца "Q", НЕ ПРИЛА-

ГАЯ ЧРЕЗМЕРНОЙ СИЛЫ.

Перед тем как полностью зафиксиро-

вать, выровняйте площадку "G" с объ-

ективом камеры.

Пожалуйста, убедитесь, что вы надеж-

но прикрепили площадку "G" к камере

до того, как начинать работу.

Как только прикрепите, потяните коль-

цо "Q" (рис. 4) вниз, чтобы оно легло на

поверхность площадки "G".

УСТАНОВКА КАМЕРЫ НА ГОЛОВКУ и

Чтобы установить камеру на головку

(рис. 5), откройте рычаг "H" и одновре-

менно нажмите предохранительную

задвижку "X", удерживайте их в откры-

том положении, одновременно устанав-

ливая камеру, продвигая площадку ка-

меры "G" в верхнюю часть головки, как

показано на рис. 5. Разблокируйте рычаг

"H" и предохранительную задвижку "X".

Проверьте ,чтобы камера была

надежно зафиксирована на го-

ловке, нажав рычаг "H" в направ-

лении площадки "G" (рис. 6) и

удостоверьтесь, что камера не

движется на головке.

СНЯТИЕ КАМЕРЫ С ГОЛОВКИ

Чтобы снять камеру с головки (рис. 7),

откройте рычаг "H" и одновременно на-

жмите предохранительную задвижку "X".

Удерживайте их в открытом положении,

снимая камеру как показано на рис. 7.

ИСПОЛЬЗОВАНИЕ

Рукоятка "P" – это фиксатор движения го-

ловки. Всегда, когда вы работаете с руко-

яткой "P", пожалуйста, обязательно надеж-

но придерживайте камеру одной рукой.

Чтобы изменить положение камеры,

разблокируйте рычаг "P", повернув его

против часовой стрелки, так чтобы шар

"N" мог свободно двигаться.

Как только желаемое положение бу-

дет достигнуто, заблокируйте шар "N",

повернув рычаг "P" против часовой

стрелки до полной блокировки.

СЛОЖЕНИЕ ШТАТИВА СО СНЯТОЙ

ПЛОЩАДКОЙ ДЛЯ КАМЕРЫ

Откройте фиксатор "P", откройте фик-

сатор "D", опустите колонну "C" (не пол-

ностью) и затем заблокируйте ее фик-

сатором "D". Немного сложите ноги по

направлению к центральной колонне

"C", поверните селектор угла наклона

каждой ноги "W" в положение "закрыто"

(указано), затем сложите все три ноги

вверх полностью. Голова должна быть

расположена между ногами штатива.

РЕГУЛИРОВКА НАТЯЖЕНИЯ

БЛОКИРОКИ НОЖКИ

Если при телескопическом выдвиже-

нии ножки не удерживаются в нужном

положении даже после того, как вы за-

тянули рычаг блокировки "A", или если

рычаги "A" слишком тугие, следует от-

регулировать натяжение блокировки.

Чтобы это сделать, поверните болт "Z"

по часовой стрелке (чтобы затянуть)

или против часовой стрелки (чтобы

ослабить, слегка) с помощью ключа с

шестигранной головкой номер 20.

ТЕХНИЧЕСКИЙ УХОД

Поворотные движения ножек могут

привести к изменению сопротивления

при открытии и закрытии штатива во

время использования. Если возникнет

такая ситуация, рекомендуется смазать

шарниры, используя многофункцио-

нальный спрей-смазку , а затем отре-

гулировать степень затяжки болтов с

помощью ключа T20 для достижения

желаемого сопротивления.

5 6

セットアップ

図１のように三脚の脚を開きます。

三脚の高さを調整をするため、各脚は伸縮自在になっています。

ロックカラー"B"のレバー"A"を起こすと脚は伸縮可能になります。任意の高さに合わせたら、レ

バー"A"をロックしてください。

開脚角度の調整

各脚あ、2段階の開脚角度で調整可能です。

開脚角度を変えるには、脚をセンターポールの方へ少し閉じ（図２）、開脚角度セレクター"W"を

記号を参考に希望の位置に回し、再び脚を広げます。

センターポールの高さ調整

センターポール"C"のロックを解除するにはレバー"D"を緩めます。任意の高さに調整し、レバ

ー"D"を締めロックします。

カメラへのクイックリリースプレートの取り付け

リング"Q"を使い力を入れすぎないように注意しながらカメラスクリュー"M"をカメラの三脚穴

に締めることで、プレート"G"をカメラ底部に固定します。

カメラを完全に固定する前に、プレート"G"をカメラのレンズの向きと合わせます。

ご使用前に、プレート"G"がカメラにしっかり固定されていることをご確認ください。

固定したら、リング"Q"をプレート"G"に対して平らになるよう倒します（図4）。

雲台へのカメラの取り付け &

セーフティーボタン"X"を押しながらレバー"H"を開き、図5のようにレバー"H"を押さえながらカメ

ラプレート"G"を雲台上部に挿入することでカメラを取り付けます。レバー"H"を手放します。

図6のように、レバー"H"をプレート"G"に押し付けることでカメラが雲台にしっかり固定さ

れていることを確認し、雲台の中でカメラが動かないことを確認してください。

雲台からのカメラの取り外し

雲台からカメラを取り外すには、図7のようにレバー"H"を開き、同時にセーフティーボタン"X"を

押下してロックが解除された状態にし、カメラを取り外します。

使用

レバー"P"が雲台の動きのロックです。レバー"P"を操作する際には、必ずもう一方の手でカメラ

をしっかり持ちながら行ってください。

カメラ位置を変えたい場合は、レバー"P"をボール"N"が自由に動く状態になるまで反時計回り

に回します。

位置が決まったら、レバー"P"を時計回りに止まるまで回すことで、ボール"N"をロックします。

カメラプレートを外した状態で三脚を折り畳む

ノブ"P"を解除して、ノブ"D"も解除します。センターポール"C"を途中まで下げた状態で、ノブ"D"

を締めてセンターポールを固定します。センターポール"C"に向かって脚を少し折り畳みます。各

脚にある開脚セレクター"W"を回して、"closed"ポジションにセットしたうえで、3本の脚を完全に

折り畳みます。三脚の脚が雲台にぴったりフィットするようにします。

脚部のロックテンションの調整

脚ロックレバー"A"を締めたにもかかわらず伸縮部が滑ってしまう場合、あるいは脚ロックレバ

ー"A"の操作が固すぎる場合、ロックテンションを調整する必要があります。調整するには、トルク

スドライバーNo.20を使ってスクリュー"Z"を時計回りに回して締めるか、反時計回りに回して（少

しだけ）緩めます。

メンテナンス

使用に伴って開脚・閉脚操作の動きの抵抗感に変化が生じる場合があります。その場合は、ジョ

イント部を市販の潤滑スプレーで潤滑させた上で、トルクスドライバーT20を使い最適な抵抗感

が得られるまでネジの締め具合を調整します。

5 6

설치

fig. 1과 같이 다리를 펼칩니다.

트라이포드의 3개 다리를 펼치십시오.

트라이포드의 높이를 조절하기 위해 각 다리의 잠금 고리 "B"에 있는 레버 "A" 를 돌려서 해

제한 후 다리를 확장할 수 있습니다.

다리 각도 조정

모든 다리는 두 가지의 다른 각도로 펼치기가 가능합니다.

다리의 각도를 변경하려면, 센터 컬럼 방향으로 살짝 접고(fig. 2) 각도조절버튼 ‘W’를 원하는

포지션으로 돌려 (기호로 표시되어 있음) 각도를 조절한 뒤 다리를 다시 펼칩니다.

센터 컬럼 높이 조절

센터 컬럼"C"의 조임을 풀어주기 위해서는 레버 "D"를 풀어줍니다. 원하는 높이로 컬럼을 조

절한 후 레버 "D"를 다시 조여 컬럼을 고정시킵니다.

카메라에 퀼 릴리즈 플레이트 고정하기

플레이트 "G"를 카메라 하단에 고정시키기 위해서는 카메라 나사 "M"을 카메라의 나사산구

멍에 넣고 고리 "Q"를 이용하여 힘을 가하지 않고 고정시킵니다.

완전히 조이기 전, 플레이트 "G"와 카메라 렌즈를 나란히 맞춥니다.

사용 전 플레이트 "G"를 카메라에 안전하게 고정되었는지 확인하세요.

완전히 조여지면, 링"Q" (fig. 4)를 아래로 밀어 플레이트"G"에 평평히 붙도록 합니다.

헤드에 카메라 고정하기 &

카메라를 헤드(fig. 5)에 마운팅 하기 위해서는, 레버 "H"를 열고 동시에 안전핀 "X"를 밑으

로 내린 후 그 상태에서 카메라 플레이트 "G"를 figure 5와 같이 헤드 위에 밀어 넣어 카메라

를 장착합니다. 알맞게 장착되면 레버 "H"와 안전핀 "X"를 풀어줍니다.

카메라가 헤드에 안전하게 장착 되었는지 확인 하려면 레버 "H"를 플레이트 "G" (fig.

6) 방향으로 밀어 카메라가 헤드에서 밀리는지 확인 합니다.

헤드와 카메라 분리하기

카메라와 헤드를 분리하기 위해서는 (fig. 7), 레버 "H"를 열고 동시에 안전핀 "X"를 밑으로

내립니다. 그 상태에서 카메라를 figure 7과 같이 분리합니다.

사용

레버 "P"는 헤드 조절 락 입니다. 레버 "P"를 사용 시 필히 한 손으로는 카메라를 잡아 안전

하게 보호 하십시오.

카메라 위치를 바꿀 시, 레버 "P"를 볼 "N"이 자유롭게 움직일 수 있을 때까지 시계 반대방향

으로 돌려 풀어줍니다.

원하는 위치로 카메라 포지셔닝이 되었으면, 레버 "P"를 시계방향으로 돌려 볼 "N"을 고정

합니다.

카메라 플레이트 없는 상태에서 트라이포드 접기

버튼 "P"와 "D"를 열고 컬럼 "C"를 내린 다음(일정 높이만큼만 내림) 다시 버튼 "D"를 이용하

여 컬럼의 위치를 고정합니다. 다리를 센터컬럼 "C" 방향으로 약간 접은 상태에서 각각의 다

리에 있는 각도 조절기 "W"를 "닫힘"(명시되어 있음)에 위치하게 한 후 다리 세 개 모두를 위

로 완전히 접습니다. 트라이포드의 다리는 헤드와 올바르게 맞아야 합니다.

다리 잠금 강도 조절

락킹 레버 "A"를 잠금에도 불구하고 높이조절다리가 미끄러지거나, 락킹 레버 "A"가 너무 뻑

뻑하여 사용하기 어렵다면, 잠김 강도를 조정해야 합니다. 강도를 조절하기 위해서는 20번

TORK 키 을 사용하여 나사 "Z"를 시계방향으로 (잠김) 또는 시계반대방향으로 (열림) 돌려

강도를 조정합니다.

제품 유지/정비

제품 사용 중 때에 따라 저항력에 의해 다리의 움직임이 부자연스러울 수 있습니다.

만일 위와 같은 문제가 발생한다면, 제품의 연결부위에 다기능 윤활유를 바른 뒤 키 T20을 사

용하여 원하는 강도로 나사의 조임을 조정하시기 바랍니다.

5 6

装配

如图1所示展开脚管

打开三脚架3个支脚。

如需调整三脚架的高度，每个支脚都设有可伸缩的脚管，可以旋转锁环"B"上的扳扣 "A"

打开。

脚管角度调节

每个脚管可以设置两档伸展角度。

要改变脚管角度，将脚管向中轴折叠，使其稍微靠近中轴（图2），旋转角度选择器"W"到

想要的位置（符号表示），然后再次完全打开脚管。

中轴高度调整

要松动中轴"C"，旋开旋钮"D"。根据需要调整中轴高度，然后拧紧旋钮"D"，锁定中轴。

将快装板安装到相机

无需施力，用螺纹环"Q"拧紧相机螺纹三脚架孔的螺钉"M"，将快装板"G"固定到相机底部。

完全锁定前，将板"G"与相机镜头对齐。

使用前确保已经将板"G"牢固地固定到相机上。

一旦固定，将螺纹环"Q"（图4）按下以平贴着板"G"。

将相机安装到云台 &

要将相机安装到云台（图5），打开杆"H"，同时按下安全锁"X"，使它们保持在打开位置，

同时如图5所示，将相机板"G"插入云台顶部以连接相机。释放杆"H"和安全锁"X"。

将杆"H"推向板"G"（图6）并确定相机在云台上无运动，以确保相机安全锁定到云

台。

从云台上移除相机

要从云台上移除相机（图7），打开杆"H"，同时按下安全锁"X"。将它们保持在打开位置，

同时如图7所示移除相机。

使用

旋钮"P"是云台运动锁。无论何时操作旋钮"P"，请单手牢固地紧握相机。

要重新定位相机，逆时针旋转直到球"N"可以自由移动以解锁杆"P"。

一旦达到所需的位置，顺时针旋转杆"P"直到锁定以限制球"N"的运动。

移除相机板后三脚架的折叠

解锁扳手"P", 解锁扳手"D", 降低中轴"C"(不完全)，然后通过扳手"D"锁定。将腿管朝中

轴"C"轻轻靠拢，旋转每条脚管的角度锁"W"到标记"Close"的位置，然后紧密折叠三条腿

管。三脚架的腿管紧贴云台。

脚管锁张力调节

如果收紧锁定杆"A"后可伸缩管脚伸展滑动，或者如果锁定杆"A"太硬不便使用，则需要调

节锁定张力。要做到这一点，使用键号20的内六角顺时针（收紧）或逆时针（松动，轻微

地）转动螺钉"Z"。

保养

脚管旋动的松紧度在打开和合上的使用过程中可能会发生变化。如果发生这种情况，我们

推荐使用多功能润滑喷雾润滑连接处然后使用T20扳手调整螺丝的松紧度直到获得您所需

求的阻尼。

5 6

PREPARACIÓN

Despliegue las patas como se muestra

en el ﬁg. 1.

Abran las 3 patas del trípode.

Para ajustar la altura del trípode cada

pata dispone de un expansor telescópi-

co que puede soltarse por medio de una

palanca de giro "A" en la embrazadera de

bloqueo "B".

AJUSTE DEL ANGULO

DE LAS PATAS

Cada pata puede ser ajustada indepen-

dientemente a cualquiera de los dos án-

gulos de extensión.

Para cambiar el ángulo de cada pata, cie-

rre un poco la pata doblándola hacia la

columna central (ﬁg. 2), gire el selector de

ángulo "W" hacia la posición deseada (in-

dicada por los símbolos) y luego extienda

completamente la pata de nuevo.

AJUSTE DE LA ALTURA

DE LA COLUMNA CENTRAL

Para liberar la columna central "C", aﬂoje

el botón "D". Ajuste la altura de la colum-

na según se requiera, luego apriete el bo-

tón "D" para ﬁjar la columna en posición.

FIJACIÓN DEL PLATO DE CAMBIO

RÁPIDO A LA CÁMARA

Instale el plato "G" en la parte inferior

de la cámara enroscando el tornillo para

cámaras "M" en el agujero roscado para

trípodes de la cámara. Utilice el aro "Q"

SIN FORZAR.

Antes de apretar completamente, alinee

el plato "G" con la lente de la cámara.

Asegúrese de haber apretado debida-

mente el plato "G" a la cámara antes de

usar.

Una vez apretada, pliegue el aro hacia

abajo hasta que quede pegado al plato

"G".

MONTAJE DE LA CÁMARA

EN LA RÓTULA Y

Para montar la cámara en la rótula (ﬁg. 5),

abra la palanca "H" empujando al mismo

tiempo con ﬁrmeza el seguro "X" hacia

abajo, mantenga ambos en esta posición

mientras monta la cámara insertando el

plato "G" en la parte superior de la rótula

como se muestra en el ﬁg. 5. Suelte la

palanca "H" y el seguro "X".

Veriﬁque que la cámara esté bien

sujeta a rótula empujando la pa-

lanca "H" contra el plato "G" (ﬁg. 6)

y comprobando que la cámara no

se mueve de su posición.

DESMONTAJE DE LA CÁMARA

DE LA RÓTULA

Para desmontar la cámara de la rótu-

la (ﬁg. 7), abra la palanca "H" al mismo

tiempo que empuja con ﬁrmeza el segu-

ro "X" hacia abajo. Mantenga ambos en

esta posición mientras quita la cámara

como se muestra en el ﬁg. 7.

USO

El botón "P" bloquea el movimiento de la

rótula. Siempre que utilice el botón "P",

asegúrese de sujetar la cámara con ﬁr-

meza con la mano.

Para reposicionar la cámara, desbloquee

la palanca "P" rotándola en sentido con-

trario a las agujas del reloj hasta que la

bola "N" pueda moverse libremente.

Una vez que haya obtenido la posición

deseada, bloquee la bola "N" girando la

palanca "P" en el sentido de las agujas

del reloj hasta que quede ﬁja.

PLEGADO DEL TRÍPODE SIN EL

PLATO PARA CÁMARAS

Desbloquear el control "P", desbloquear

el control "D", bajar la columna "C" (no

por completo) y a continuación bloquear-

la de nuevo con el control "D". Cierre las

patas ligeramente hacia la columna cen-

tral "C", gire el ángulo "W" de cada pata a

la posición "cerrado" (marcada), y cierre

por completo las tres patas. Las patas

del trípode deben encajar en la rótula.

AJUSTE DE LA TENSIÓN DE

BLOQUEO DE LAS PATAS

Si las extensiones telescópicas de las

patas se aﬂojan aún después de haber

apretado la palanca de bloqueo "A", o

si al usar las palancas de bloqueo "A",

éstas le parecen demasiado duras, su

tensión de bloqueo debe ser ajustada.

Para esto, gire el tornillo "Z" en el sentido

de las agujas del reloj (para apretar) o en

sentido contrario (para aﬂojar, ligeramen-

te) usando una llave TORX número 20.

MANTENIMIENTO

El movimiento de rotación de las patas

puede presentar variaciones en la resis-

tencia para abrirse y cerrarse durante el

uso. Si esto ocurre, se recomienda lubri-

car las juntas (con lubricante multifun-

ción) y después ajustar lo apretado de los

tornillos con la llave T20 hasta obtener la

resistencia deseada.

5 6

130 cm 1,35 kg 2,5 kg

51.18" 3 lbs 5.51 lbs

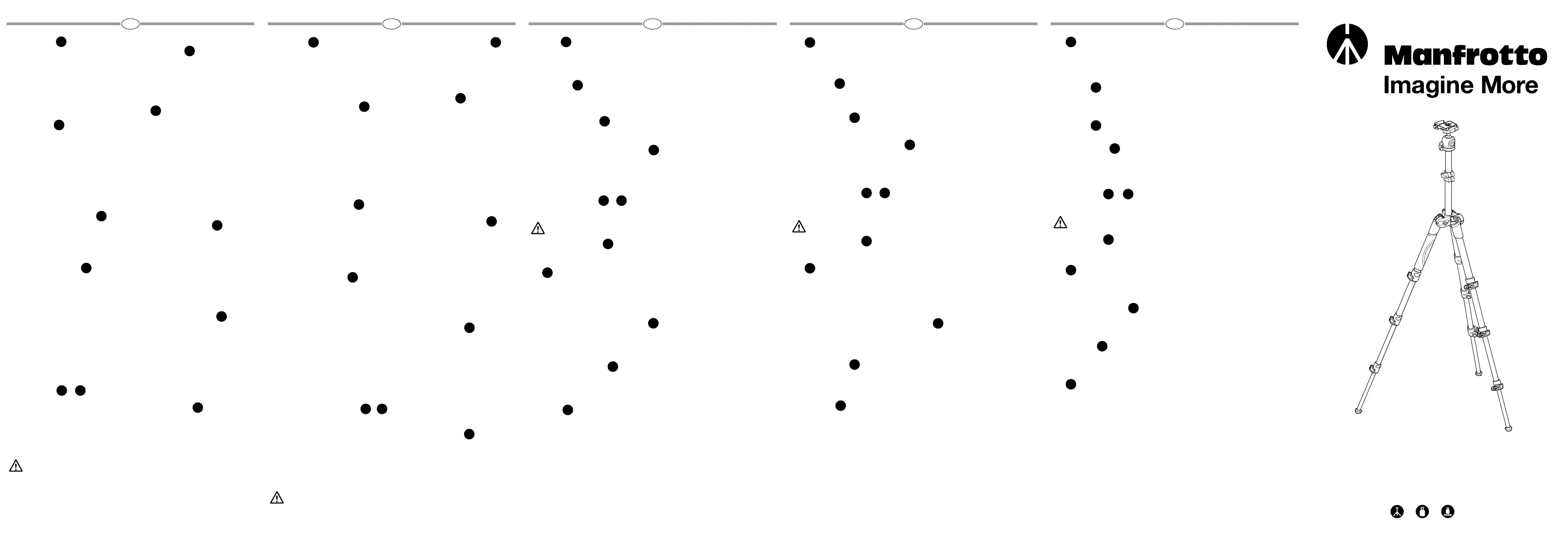

INSTRUCTIONS

MKBFR1A4B-BH

MKBFR1A4R-BH

MKBFR1A4D-BH

GB I F D

10 11

4 5

7 81

LENS

AUFBAU

Klappen Sie die Stativbeine wie in Abb. 1

gezeigt herunter.

Öffnen Sie die drei Stativbeine.

Zur Höheneinstellung des Stativs sind die

drei Stativbeine nach Lösen der Klemme

"A" am Klemmring "B" ausziehbar.

EINSTELLEN DES

BEINANSTELLWINKELS

Für die Beine können unabhängig von-

einander jeweils zwei verschiedene

Spreizwinkel gewählt werden.

Um den Winkel eines Beines zu ändern,

drücken Sie das Bein leicht in Richtung

der Mittelsäule (Abb. 2). Drehen Sie die

Winkeleinstellung "W" bis zur gewünsch-

ten Position (durch Symbole gekenn-

zeichnet), klappen Sie das Bein dann

wieder aus.

JUSTIERUNG DES

MITTELSÄULENAUSZUGS

Um die Mittelsäule "C" zu verstellen, lö-

sen Sie den Knopf "D". Stellen Sie die

Höhe der Säule nach Bedarf ein und zie-

hen Sie dann den Knopf "D" fest, um die

Säule in dieser Position zu ﬁxieren.

ANBRINGEN DER

SCHNELLWECHSELPLATTE

AN DER KAMERA

Fixieren Sie die Platte "G" am Fuß der

Kamera, indem Sie die Kameraschraube

"M" im Stativanschlussgewinde in der

Kamera festziehen. Benutzen Sie dazu

den Ring "Q" OHNE KRAFTANWEN-

DUNG.

Bevor Sie die Schraube vollständig fest-

ziehen, richten Sie die Platte "G" zur Ka-

mera aus.

Vor der Verwendung vergewissern Sie

sich bitte, dass Sie die Platte "G" sicher

an der Kamera befestigt haben.

Einmal angebracht, drücken Sie den Ring

"Q" (Abb. 4) herunter, so dass er ﬂach auf

der Platte "G" liegt.

ANBRINGEN DER KAMERA AN DEN

STATIVKOPF UND

Um die Kamera am Kopf anzubringen

(Abb. 5), öffnen Sie den Hebel "H" und

drücken Sie gleichzeitig den Sicherungs-

riegel "X" herunter. Halten Sie beide in

der geöffneten Position, während Sie die

Kamera befestigen. Dazu schieben Sie

die Kameraplatte "G" in die Oberseite

des Kopfes, wie in Abb. 5 gezeigt. Lassen

Sie den Hebel "H" und den Sicherungs-

riegel "X" wieder los.

Vergewissern Sie sich, dass die

Kamera sicher am Kopf ange-

bracht ist, indem Sie den Hebel

"H" gegen die Platte "G" drücken

(Abb. 6) und dabei überprüfen,

dass die Kamera sich am Kopf des Sta-

tivs nicht bewegt.

ENTFERNEN DER KAMERA VOM

KOPF

Um die Kamera vom Kopf zu entfernen

(Abb. 7) lockern Sie den Hebel "H" und

drücken Sie gleichzeitig den Sicherungs-

riegel "X" herunter. Halten Sie beide in

dieser geöffneten Position, während Sie

die Kamera wie in Abbildung 7 gezeigt,

herausnehmen.

GEBRAUCH

Der Knopf "P" ist die Bewegungssperre

für den Kopf. Wenn Sie diesen Knopf "P"

bedienen, halten Sie die Kamera bitte mit

einer Hand fest.

Um die Kamera zu positionieren, entrie-

geln Sie Knopf "P", indem Sie ihn gegen

den Uhrzeigersinn drehen, bis die Kugel

"N" sich frei bewegen kann.

Wenn Sie die gewünschte Position einge-

stellt haben, sichern Sie die Kugel "N", in-

dem Sie den Knopf "P" im Uhrzeigersinn

drehen, bis er wieder verriegelt ist.

BEVOR SIE DAS STATIV

ZUSAMMENKLAPPEN, MÜSSEN SIE

DIE KAMERAPLATTE ABNEHMEN

Entsperren Sie die Knöpfe "P" und "D",

lassen Sie die Mittelsäule bis zur Hälfte

einfahren (nicht komplett) und verriegeln

dann den Knopf "D" wieder. Nun klap-

pen Sie die Stativbeine langsam bis zur

Mittelsäule "C" ein, dafür müssen Sie

den Drehknopf zum Einstellen des Bein-

winkels "W" auf die geschlossene Posi-

tion stellen. Danach können Sie die drei

Stativbeine komplett schließen. Die Sta-

tivbeine müssen sich um den Stativkopf

legen.

JUSTIERUNG DER

BEINARRETIERUNG

Falls die ausziehbaren Beinerweiterun-

gen selbst nach dem Feststellen des Ar-

retierhebels "A" nicht vollständig arretiert

sind, muss die Stärke der Beinarretie-

rung eingestellt werden. Dazu lösen Sie

die Schraube "Z" im Uhrzeigersinn (zum

Festziehen) oder gegen den Uhrzeiger-

sinn (zum vorsichtigen Lösen). Benutzen

Sie dazu einen TORX-Schlüssel (Sechs-

rundschlüssel) Nr. 20.

WARTUNG

Durch den Gebrauch kann sich der Wi-

derstand beim Öffnen und Schliessen der

Stativbeine verändern. In diesem Falle

empfehlen wir Ihnen, die Verbindungsstü-

cke zu ölen (mit Multifunktions Schmier-

spray) und anschliessend die gewünsch-

te Festigkeit mit dem Schlüssel T20 neu

einzustellen.

5 6

PREPARAZIONE

Aprire le gambe come mostrato in ﬁg. 1.

Divaricare le 3 gambe.

Per regolare l’altezza del treppiede, ogni

gamba dispone di allungamenti telesco-

pici che si possono liberare ruotando la

leva "A" sul manicotto "B".

REGOLAZIONE DELL’ANGOLAZIONE

DELLE GAMBE

Le gambe di questo treppiede possono

assumere due diverse angolature.

Per cambiare l’angolatura di una gamba,

chiuderla leggermente verso la colonna

centrale (ﬁg. 2), ruotare il selettore di an-

golazione "W" sulla posizione desiderata

(indicata dai simboli) e poi riaprire del tut-

to la gamba.

REGOLAZIONE DELL’ALTEZZA DELLA

COLONNA CENTRALE

Per liberare la colonna centrale "C",

sbloccare la manopola "D" e regolare a

piacere l’altezza della colonna. Per bloc-

care la colonna in posizione stringere la

manopola "D".

FISSAGGIO DELLA PIASTRA RAPIDA

ALLA FOTOCAMERA

Fissare la piastra "G" alla base della foto-

camera serrando la vite "M" nell’attacco

ﬁlettato della fotocamera tramite l’anello

"Q" SENZA APPLICARE FORZA ECCES-

SIVA.

Prima di bloccare del tutto, allineare la

piastra "G" con l’obiettivo della fotoca-

mera.

Prima dell’uso, veriﬁcare che la piastra

"G" sia ben ﬁssata alla fotocamera.

Una volta ﬁssata, abbassare l’anello "Q"

(ﬁg. 4) in modo che rimanga a ﬁlo della

piastra "G".

MONTAGGIO DELLA FOTOCAMERA

SULLA TESTA E

Per montare la fotocamera sulla testa (ﬁg.

5), aprire la leva "H" mentre si preme ver-

so il basso la sicura "X", mantenendole

in posizione aperta mentre si monta la

fotocamera inserendo la piastra "G" nella

sede sulla testa come mostrato in ﬁgura

5. Rilasciare la leva "H" e la sicura "X".

Accertarsi che la fotocamera sia

saldamente ﬁssata sulla testa pre-

mendo la leva "H" contro la piastra

"G" (ﬁg. 6) e veriﬁcando che la fo-

tocamera non si muova rispetto

alla testa.

RIMOZIONE DELLA FOTOCAMERA

DALLA TESTA

Per rimuovere la fotocamera dalla testa

(ﬁg. 7), aprire la leva "H" mentre si preme

verso il basso la sicura "X". Mantenerle

in posizione aperta mentre si rimuove la

fotocamera come mostrato in ﬁgura 7.

USO

La manopola "P" blocca il movimento

della testa. Azionando la manopola "P",

accertarsi sempre di sostenere salda-

mente la fotocamera con una mano.

Per riposizionare la fotocamera, sblocca-

re la manopola "P" ruotandola in senso

antiorario afﬁnché la sfera "N" sia libera

di muoversi.

Una volta raggiunta la posizione desi-

derata, bloccare la sfera "N" ruotando

la manopola "P" in senso orario ﬁno al

bloccaggio.

CHIUSURA DEL TREPPIEDI SENZA LA

PIASTRA PER LA FOTOCAMERA

Sbloccare la manopola "P", sbloccare la

manopola "D", abbassare, non comple-

tamente, la colonna "C" e poi bloccarla

di nuovo con la manopola "D". Chiudere

leggermente le gambe verso la colonna

centrale "C", ruotare il selettore dell’an-

golazione "W" di ciascuna gamba sulla

posizione "chiuso" (indicata dal simbo-

lo), quindi ripiegare completamente le 3

gambe verso l’alto. I piedini del treppiede

devono incastrarsi sulla testa.

REGOLAZIONE DEL TENSIONAMENTO

DEI BLOCCAGGI

Se le sezioni telescopiche tendono a sci-

volare anche dopo aver serrato le leve

"A", occorre ripristinare un’adeguata for-

za di bloccaggio. A questo scopo, avvita-

re la vite "Z" in senso orario usando una

chiave TORX numero 20. Normalmente

sarà sufﬁciente la rotazione di un terzo di

giro per ripristinare la corretta tensione di

bloccaggio.

MANUTENZIONE

Il movimento di rotazione delle gambe

potrebbe subire delle variazioni nella re-

sistenza all’apertura e chiusura durante

l’utilizzo. Se si dovesse veriﬁcare questa

situazione, si consiglia di lubriﬁcare gli

snodi con spray lubriﬁcante multìfunzio-

ne e successivamente di regolare il ser-

raggio delle viti con chiave T20 ﬁno ad

ottenere la resistenza desiderato.

5 6

SET UP

Unfold the legs as shown in ﬁg. 1

Open the 3 tripod legs.

To adjust the height of the tripod, each

leg has telescopic extensions that can

be released by rotating lever "A" on the

locking collar "B".

LEG ANGLE ADJUSTMENT

Each leg can be set independently at ei-

ther of the two angles of spread.

To change a leg angle, close the leg slight-

ly by folding it towards the centre column

(ﬁg. 2), rotate the angle selector "W" to the

position desired (indicated by the symbols)

then open the leg fully again.

CENTRE COLUMN HEIGHT

ADJUSTMENT

To release the centre column "C", unlock

knob "D". Adjust the height of the col-

umn as required, then tighten knob "D"

to lock the column in position.

FITTING THE QUICK RELEASE PLATE

TO THE CAMERA

Fix plate "G" to the base of the camera

by tightening camera screw "M" in the

camera’s threaded tripod hole using the

ring "Q" WITHOUT APPLYING FORCE.

Before fully locking, align the plate "G"

with the camera lens.

Please ensure you have securely fas-

tened plate "G" to the camera before

use.

Once fastened, push ring "Q" (ﬁg. 4)

down so that it lies ﬂat against the plate

"G".

MOUNTING THE CAMERA

ON THE HEAD &

To mount the camera on the head (ﬁg.5),

open lever "H" and at the same time

push safety catch "X" down, hold them

in the open position whilst attaching the

camera by slotting camera plate "G" into

the top of the head as shown in ﬁg. 5.

Release lever "H" and safety catch "X".

Make sure that the camera is

locked securely to the head by

pushing lever "H" against plate

"G" (ﬁg. 6) and checking that the

camera doesn’t move in the head.

REMOVING THE CAMERA

FROM THE HEAD

To remove the camera from the head

(ﬁg.7), open lever "H" and at the same

time push safety catch "X" down. Hold

them in the open position whilst remov-

ing the camera as shown in ﬁg. 7.

USE

Knob "P" is the head movement lock.

Whenever operating knob "P", please

make sure you are holding on to the

camera securely with one hand.

To reposition the camera, unlock lever

"P" by rotating anticlockwise until the

ball "N" can move freely.

Once the desired position is achieved,

block the ball "N" by turning lever "P"

clockwise until locked.

FOLD THE TRIPOD WITH CAMERA

PLATE REMOVED

Unlock knob "P", unlock knob "D", lower

the column "C" (not completely) and then

block it again with the knob "D". Close

your legs slightly toward the center co-

lumn "C", turn the angle "W" of each leg

on the "closed" position (marked), then

fold completely the three legs up. The

legs of the tripod must ﬁt on the head.

LEG LOCK

TENSION ADJUSTMENT

If the telescopic leg extensions slip even

after having tightened the locking lever

"A", or if locking levers "A" are too stiff

for you to use, the locking tension will

need to be adjusted. To do this, turn

screw "Z" clockwise (to tighten) or an-

ticlockwise (to loosen, slightly) using a

TORX key number 20.

MAINTENANCE

The rotation movement of the legs could

undergo variations in the resistance to

opening and closing during use. If this

situation were to occur, it is recommend-

ed to lubricate the joints with a multifunc-

tion lubricant spray and then to adjust

the tightness of the screws with key T20

until you get the desired resistance.

5 6

INSTALLATION

Déplier les jambes du trépied comme

montré en ﬁg. 1

Ouvrez les 3 jambes du trépied.

Pour régler la hauteur du trépied, vous

pouvez déployer les sections télésco-

piques des jambes en déverrouillant

les leviers de blocage "A" situés sur les

bagues "B".

AJUSTEMENT DE L’ANGLE DES

JAMBES

Chaque jambe peut être dépliée indé-

pendamment, sur l’un des deux angles

prédéﬁnis.

Pour changer une angulation de jambe,

fermer la jambe doucement en la repliant

vers la colonne (ﬁg. 2), modiﬁer le sélec-

teur d’angle "W" à la position désirée

(indiquée par des symboles) puis ouvrir

de nouveau la jambe complément.

REGLAGE DE LA HAUTEUR DE

COLONNE

Pour modiﬁer la hauteur de colonne "C",

dévisser le papillon "D". Ajuster alors la

colonne à la hauteur désirée, puis res-

serrer le papillon "D" aﬁn de verrouiller la

hauteur choisie.

INSTALLATION DU PLATEAU RAPIDE

SUR L’APPAREIL PHOTO

Fixer le plateau "G" à la base de l’appareil

photo dans le pas de vis en utilisant la vis

demi-lune située sous le plateau, SANS

APPLIQUER TROP DE FORCE.

Avant de complétement verrouiller le

plateau "G", l’aligner avec l’objectif de

l’appareil photo.

Bien s’assurer que le plateau rapide est

bien attaché à l’appareil photo avant de

l’utiliser.

Une fois attaché, rabattre la vis demi-lune

"Q" aﬁn que le dessous du plateau rapide

soit totalement plat (ﬁg. 4).

MONTAGE DE L’APPAREIL PHOTO

SUR LA ROTULE ET

Pour ﬁxer l’appareil photo à la rotule

(ﬁg. 5), ouvrir le levier "H" et pousser en

même temps le loquet "X" vers le bas. La

position ouverte doit être maintenue pen-

dant le glissement du plateau rapide "G"

sur le sommet de la rotule comme montré

en ﬁgure 5. Le levier "H" et le loquet "X"

se referment alors.

Bien s’assurer que l’appareil photo

est correctement verrouillé à la ro-

tule en poussant le levier "H"

contre le plateau "G" (ﬁg. 6) et bien

vériﬁer que l’appareil photo ne

bouge pas sur la rotule.

RETIRER L’APPAREIL PHOTO

DE LA ROTULE

Pour retirer l’appareil photo de la rotule

(ﬁg. 7), ouvrir le levier "H" et pousser en

même temps le loquet "X" vers le bas.

La position ouverte doit être maintenue,

permettant de retirer facilement l’appareil

photo, comme montré en ﬁgure 7.

UTILISATION

Le serrage "P" permet le verrouillage de

la rotule. A chaque utilisation de ce ser-

rage, bien s’assurer de maintenir l’appa-

reil photo avec une main.

Pour positionner l’appareil photo, desser-

rer le levier "P" dans le sens contraire des

aiguilles d’une montre jusqu’à ce que la

sphère "N" puisse bouger librement.

Une fois l’appareil photo dans la position

désirée, verrouiller la sphère de rotule "N"

et serrant le levier "P" dans le sens dans

aiguilles d’une montre jusqu’au blocage.

PLIAGE DU TREPIED AVEC LE

PLATEAU RAPIDE RETIRÉ

Déverrouillez le levier "P", déverrouillez

le levier "D", baissez la colonne "C" (pas

totalement) et bloquez-là alors grâce au

levier "D". Fermez ensuite légèrement

les jambes du trépied contre la colonne

centrale "C", et tournez l’angle "W" de

chaque jambe en position "fermé" (picto-

gramme correspondant), puis pliez com-

plètement les trois jambes vers le haut.

Les jambes du trépied doivent alors par-

faitement épouser la forme de la rotule.

AJUSTEMENT DE LA TENSION DES

SERRAGES DE JAMBES

Si les jambes télescopiques du trépied

glissent même après un verrouillage du

levier de serrage "A", ou bien si ce même

levier "A" ne semble plus assez dur à

manipuler, la tension de verrouillage des

jambes doit être ajustée. Pour cela, tou-

ner la vis "Z" dans le sens des aiguilles

d’une montre (pour serrer) ou bien dans le

sens contraire des aiguilles d’une montre

(pour desserrer), à l’aide d’une clé TORX

numéro 20.

MAINTENANCE

Le mouvement de rotation des jambes

peut subir des variations de résistance

suite aux multiples ouvertures et ferme-

tures. Si cela se produit, il est recomman-

dé de lubriﬁer les joints (avec un produits

de type Svitol ou WD40) puis d’ajuster

le serrage des vis avec une clé T20 aﬁn

d’obtenir la résistance voulue.

5 6

Specyfikacje produktu

Marka:	Manfrotto
Kategoria:	statyw
Model:	MKBFR1A4D-BH
Kolor produktu:	Szary
Waga produktu:	1350 g
Przeznaczenie:	Kamery cyfrowe/analogowe
Maksymalna waga:	- kg
Materiały:	Aluminium
Wysokość (min):	49 mm
Wysokość (max.):	430 mm
Liczba nóg:	3 x noga
Głowica statywu:	Kula
Długość po złożeniu:	32 mm
Wysokość nogi środkowej (max):	113 mm
