Instrukcja obsługi Laserliner ThermoSensor Clamp

Laserliner termometr ThermoSensor Clamp

Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla Laserliner ThermoSensor Clamp (44 stron) w kategorii termometr. Ta instrukcja była pomocna dla 3 osób i została oceniona przez 2 użytkowników na średnio 4.5 gwiazdek

Pobierz PDF

Strona 1/44

ThermoSensor Clamp

Funktion / Verwendung

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-

mationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren

und bei Weitergabe des Gerätes mitzugeben.

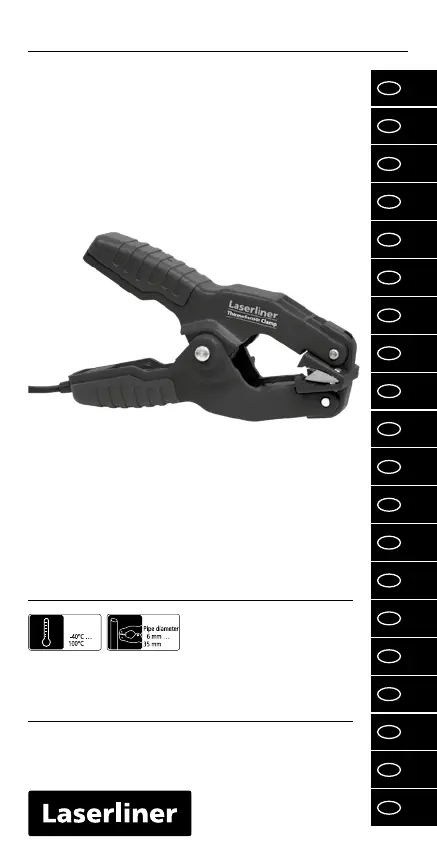

Der ThermoSensor Clamp ist ein K-Type Temperaturfühler zur

Messung der Kontakttemperatur an metallischen Rohren von 6 bis

35 Millimetern. Das Produkt verfügt über einen hitzebeständigen

Handgriff und ist für die Geräte ThermoMaster, ThermoSpot XP,

CondenseSpot XP, MultiMeter XP sowie ClampMeter XP geeignet.

–

Beachten Sie zur sachgerechten Benutzung die Sicherheitshinweise

Ihres verwendeten Temperaturmessgerätes beziehungsweise Multimeters.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-

zweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Der Thermomessfühler (K-Typ) darf nicht unter Fremdspannung

betrieben werden.

– Beschädigungsgefahr! Die Messächen können empndliches

Messgut zerkratzen.

– Quetschgefahr! Fassen Sie nicht in die Klemmhalterung!

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungs-

mitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

– Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie

2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern,

in Flugzeugen, an Tankstellen, oder in der Nähe von Personen

mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer

gefährlichen Beeinussung oder Störung von und durch

elektronische Geräte ist gegeben.

Allgemeine Sicherheitshinweise

Hinweise zur Wartung und Pege

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

ThermoSensor Clamp

K-Type-Anschluss

Kabel, 1,5 m

3Messächen

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für

den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info/?an=AGV

Technische Daten (Technische Änderungen vorbehalten. 21W25)

Messbereich -40°C … 100°C

Genauigkeit ± 2,5°C

Rohrdurchmesser 6 mm ... 35 mm

Arbeitsbedingungen

-10°C … 60°C, Luftfeuchtigkeit

max. 80% rH, nicht kondensierend,

Arbeitshöhe max. 4000 m über NN

(Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80% rH

Kabellänge 1,5 m

Abmessungen (B x H x T) 130 x 79 x 39 mm (ohne Kabel)

Gewicht 100 g

Specyfikacje produktu

Marka:	Laserliner
Kategoria:	termometr
Model:	ThermoSensor Clamp
Długość kabla:	1.5 m
Technologia łączności:	Przewodowa
Przeznaczenie:	Wewnętrzna
Zakres temperatur (eksploatacja):	-10 - 60 °C
Typ przetwornika obrazu:	Czujnik temperatury
Zakres pomiaru temperatury:	-40 - 100 °C
Długość sondy:	35 mm
