This innovative LNB was speciﬁcally designed for installations that make use of several LNBs on a satellite dish antenna. It’s novel

slim feed technology incorporating advanced dielectric materials and optimum front end design ensure maximum energy transfer

from the dish to the LNB circuits also when the LNB position is off the focal point. Further more, it’s long neck allows placing the

LNBs closely next to each other and gain access to satellites typically too close in their orbital position to be received with standard

neck LNBs on a certain satellite dish antenna. This LNB enables the reception of signal from one satellite and its distribution to up-to

4 single tuner Set-top boxes (or 2 in the case of a twin-tuner STB).

Main Features:

• Novel slim feed technology

• Low Phase Noise, DVB-S2 (HDTV) compliant

• Low Noise Figure

• Low power consumption

• High Cross-Pole performance

• High Frequency stability

Click object to rotate

For purpose of brevity, some product descriptions in this sheet remain at platform level and may not be referred to as detailed

datasheets of the products. Inverto Digital Labs reserves the right to amend, omit or add products, product-lines, and / or features

without notice.

For further details contact: sales@inverto.tv

FTA Communication Technologies S.a r.l Tel. +352 264 367 1 Fax. +352 264 313 68

ww o.tvw.inver t

Low Band Input Frequency Range

Low Band Output Frequency Range

LO Frequency

High Band Input Frequency Range

High Band Output Frequency Range

LO Frequency

Noise Figure

LO Initial Accuracy

LO Temperature Drift

LO Phase Noise @ 10K Hz

Conversion Gain

Gain Ripple

Gain Variation

Image Rejection

1 dB Compression Point (O/P)

Cross talk

Control Signals Ca [ V ]

Control Signals Cb [ H ]

Control Signals Cc [Band switching]

Output VSWR

Radiated Interference

DC Power

Working Temperature

Output Impedance (connect to STB)

Output connector

Weight

10.7~11.7 GHz

950~1950 MHz

9.75 GHz

11.7~12.75 GHz

1100~2150 MHz

10.6 GHz

0.2dB typ. (0.7dB max.)

+/- 1.0 MHz max.

+/- 3.0 MHz max.

-90 dBc/Hz max.

60 dB min.

+/- 0.75 dB/27MHz

+/- 4 dB

40 dB min.

0.0 dBm min.

23dB min.

11.0~14.0 V

16.0~20.0 V

22KHz +/- 4KHz 0.4V – 0.8V pp

2.0 : 1

-60 dBm max.

200mA max. @ 11 – 20V

-30~+60 °C

75Ω

F-type (female)

344 g

Technical data

V010714

Specyfikacje produktu

Marka:	Inverto
Kategoria:	nieskategoryzowany
Model:	IDLB-QUDL24-MULTI-OPP
Kolor produktu:	Black, White

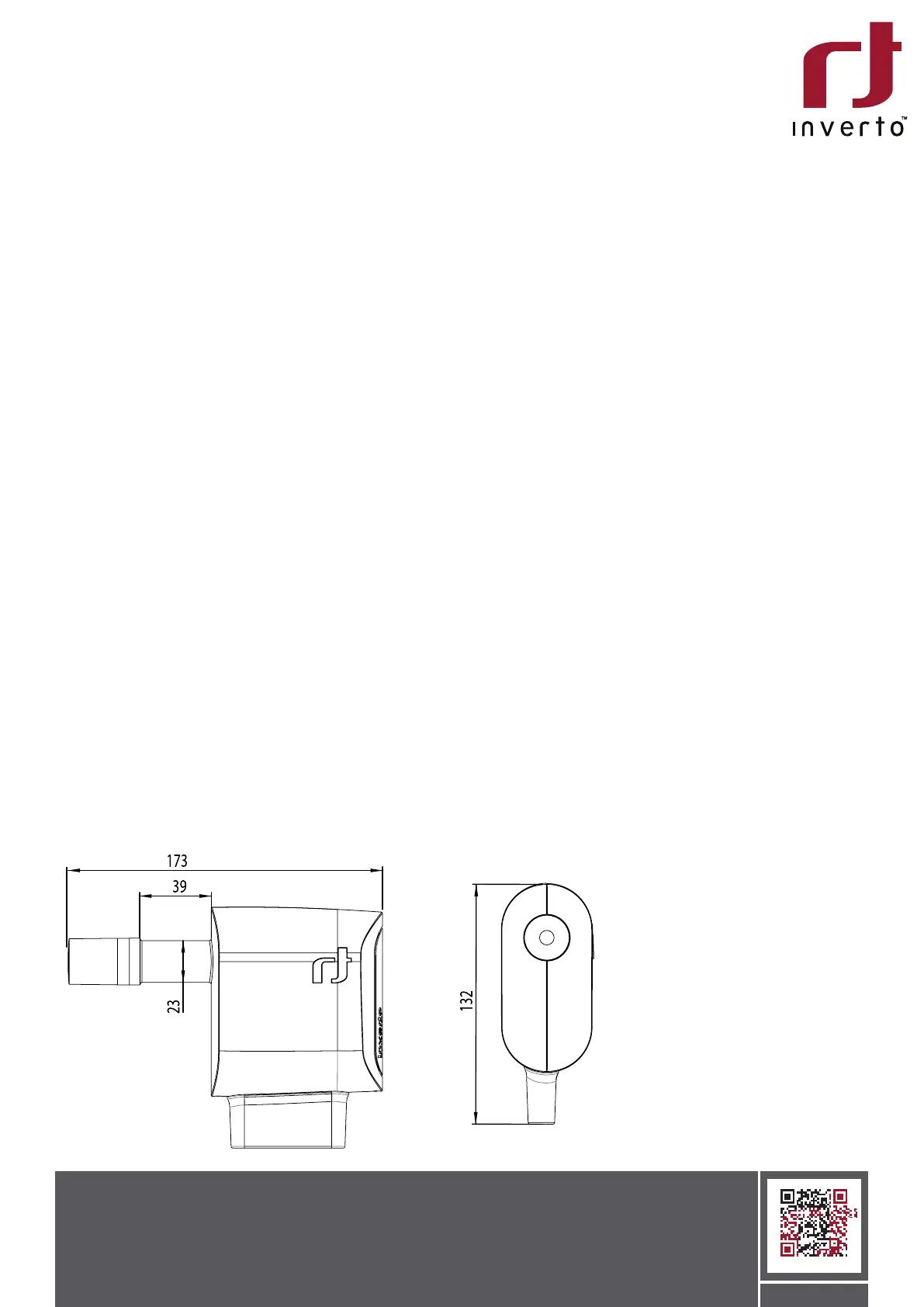

Wysokość produktu:	132 mm
Szerokość produktu:	173 mm
Waga produktu:	344 g
Zakres temperatur (eksploatacja):	-30 - 60 °C
Zużycie energii:	200 mA
Impedencja wyjścia:	75 Ω
Złącze typu RF:	F
Współczynnik napięcia fali stojącej (VSRW):	2.0:1
Cyfra hałasu:	0.2 dB
Zakres czestotliwości wejściowej:	10.7 - 12.75 GHz
Zakres częstotliwości górnego zakresu sygnału wyjściowego:	1100 - 2150 MHz
Zakres sygnału wyjściowego z dolnego zakresu częstotliwości:	950 - 1950 MHz
Zakres częstotliwości wyjściowej:	950 - 2150 MHz
Niski zakres pasma częstotliwości wejściowej:	10.7 - 11.7 GHz
Wysoki zakres pasma częstotliwości wejściowej:	11.7 - 12.75 GHz
Częstotliwość niska LO:	9.75 GHz
Częstotliwość wysoka LO:	10.6 GHz
Średnica konwertera satelitarnego:	23 mm
Oscylator lokalny (LO) szum fazowy (10 kHz):	-90 dBc/Hz
Wzmocnienie:	60 dB
Odrzucenie obrazu:	40 dBmW
Emisja niepożądana:	-60 dBmW
Dryft temperaturowy (±):	3 MHz
Dokładność początkowa (±):	1 MHz
Wzmocnienie fali (±):	0.75 dB
Sygnał sterujący Cc (przełączanie pasma):	22 kHz
Napięcie zasilania Ca (polaryzacja pionowa):	11 - 14 V
Napięcie zasilania Cb (polaryzacja pozioma):	16 - 20 V
Izolacja polaryzacji krzyżowej:	22 dB
Punkt kompresyjny (1 dB):	0 dBmW
