IVX45/60

IVX45/80

IVX45/90

230-240 Vac 50 Hz

cod. 395.208.3

ISTRUZIONI PER L’INSTALLAZIONE, USO E MANUTENZIONE DELLA CAPPA MOD. IVX45

230-240 Vac 50 Hz-

Cappa aspirante per cucina. L’apparecchio è costruito in conformità alle Norme Europee ed alle richieste delle Direttive: 2006/95 CEE (Sicurezza elettrica Bassa tensione), 2004/108 CEE -

(Compatibilità elettromagnetica).

PRESENTAZIONE

L’apparecchiatura (Fig. 1) è così composta:

1) Corpo cappa.

2) Camino telescopico.

INSTALLAZIONE

Leggere tutto il libretto istruzioni prima di installare e/o utilizzare la cappa.

L’apparecchiatura messa in opera dovrà distare dal piano di cottura non meno di 65 cm.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza

maggiore, bisogna tenerne conto. Non deve essere sovrapposta a stufe con piastra

radiante superiore.

Bisogna rispettare tutte le normative relative allo scarico dell’aria.

L’aria non deve essere scaricata in un condotto utilizzato per scaricare i fumi di scarico

prodotti da apparecchi a combustione di gas o di altri combustibili (non si applica alle

cappe utilizzate in modalità filtrante).

Il locale deve disporre di sufficiente ventilazione quando la cappa viene utilizzata

contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili.

Si consiglia di spostare eventuali mobili sottostanti l’area di i stallazione per una migliore n

accessibilità.

Installazione della cappa a parete.

La cappa e dotata di tutti i fissaggi necessari alla sua installazione e idonei per la maggior

parte delle superfici. Verificare comunque che la superficie di installazione sia

adeguatamente robusta.

L’installazione deve essere eseguita da installatori competenti e qualificati e secondo le

norme in vigore.

Dopo aver tracciato e forato la parete come in , utilizzare i fissaggi necessari per Fig.2

l’installazione

• Tasselli di bloccaggio (A)

• Tasselli di sospensione e livellamento (B)

• Staffa e viti di fissaggio camino al muro (C)

COLLEGAMENTO ELETTRICO

Questo apparecchio deve essere collegato ad un impianto dotato di messa a terra.

Sono possibili due tipi di collegamento alla rete:

1) Mediante l’uso di una spina normalizzata alla quale va collegato il cavo di

alimentazione ed inserita in una presa dell’impianto che deve risultare accessibile

(per scollegare in caso di manutenzione). Assicurarsi che la spina sia accessibile

anche dopo l’installazione completa dell’apparecchio.

2) Mediante allacciamento fisso alla rete, interponendo un interruttore bipolare che

assicuri la disconnessione della rete, con una distanza di apertura dei contatti che

consenta la disconnessione completa nelle condizioni della categoria di

sovratensione III, conformemente alle regole di installazione. Il collegamento di

terra (cavetto giallo ) non va interrotto.-verde

Per tensioni di linea e frequenza consultare la targa matricola posta all’interno

dell’apparecchio.

UTILIZZO

Questa cappa può essere utilizzata in modo aspirante o filtrante.

Aspirante (evacuazione esterna). I fumi della cucina vengono espulsi all’esterno

attraverso una tubazione collegata al raccordo di scarico.

In nessun caso la tubazione deve essere collegata a condotti di scarico di combustione

(stufe, caldaie, bruciatori, ecc.).

Filtrante (riciclo interno). I fumi passano attraverso i filtri di carbone attivo ( D – F )ig.3 per

essere depurati e riciclati nell’ambiente cucina attraverso le feritoie (E) per l’uscita dell’aria

depurata. Questi fori devono essere liberi e comunicanti con l’ambiente cucina In questo .

caso è consigliabile installare una tubazione di scarico senza curva .

I filtri di carbone attivo non vanno applicati alla cappa nella versione aspirante.

FUNZIONAMENTO

La cappa è provvista di un motore a più velocità. Si consiglia di usare la bassa velocità

nelle condizioni ordinarie e le altre velocità nei casi di forte concentrazione di odori e

vapori. Si consiglia inoltre di mettere in funzione la cappa quando si inizia a cucinare e di

mantenerla in funzione fino alla scomparsa degli odori.

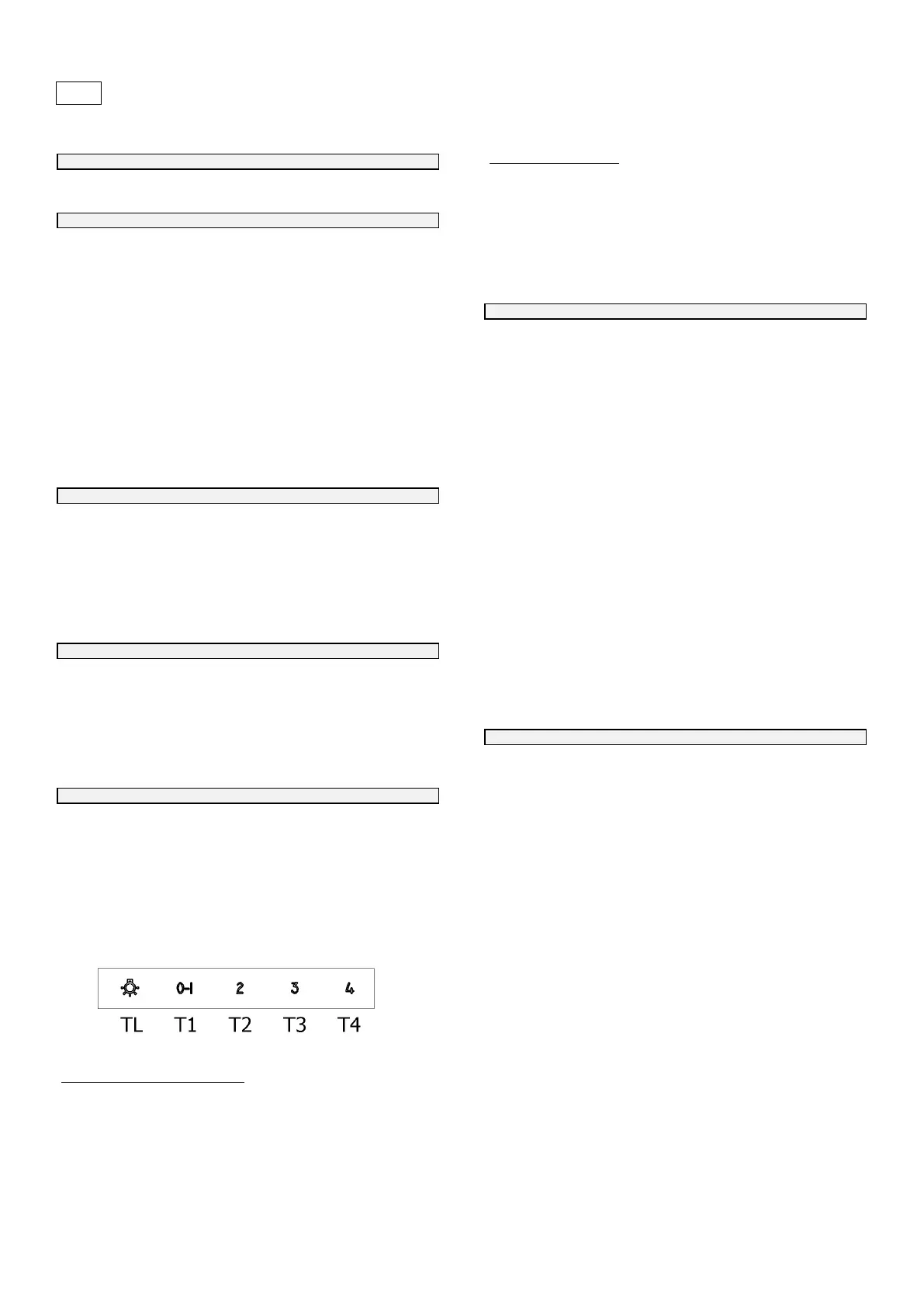

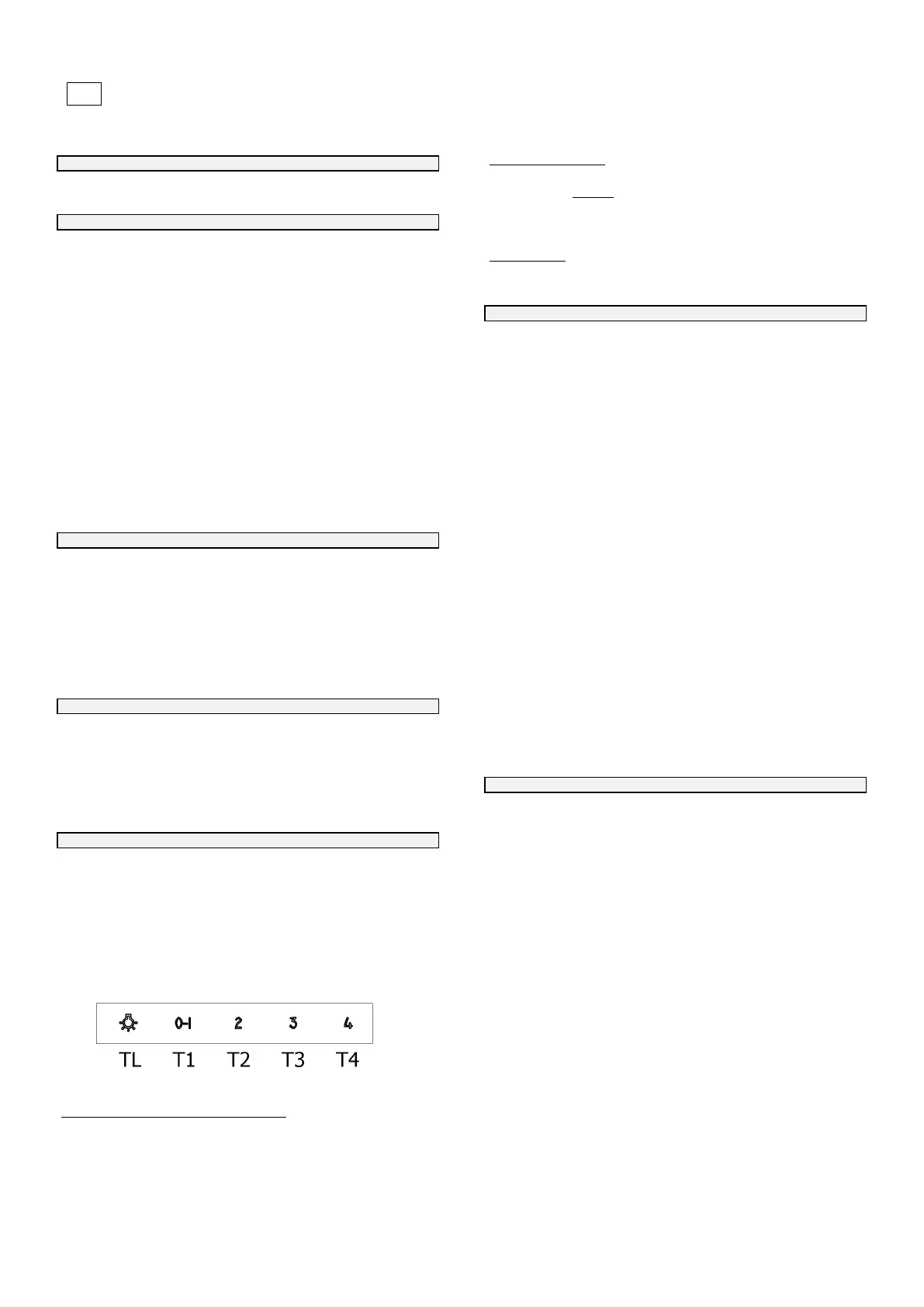

I comandi sono dotati di tasti per l’accensione della lampada TL , per l’accensione del

motore e la selezione della velocità di funzionamento T1- - -T2 T3 T4.

Alla pressione del tasto T1 si accende il motore alla 1^ velocità. I tasti T2-T3-T4

accendono il motore rispettivamente alla 2^ alla 3^ ed alla 4^ velocità.

Per spegnere il motore premere T1: una volta, se utilizzato in 1^ velocità; due volte se

utilizzato in 2^,3^,4^ velocità.

Attivazione Autospegnimento Ritardato Regolabile

Con la cappa in funzione, tenere premuto il tasto “TL alcuni secondi fino a quando ” per

tutti i led cominciano a lampeggiare. Premendo uno dei tasti (T1, T2, T3, T4) si può

programmare il tempo di auto spegnimento, secondo quanto segue:

T1 uguale a 5 minuti

T2 uguale a 10 minuti

T3 uguale a 15 minuti

T4 uguale a 20 minuti

Durante il funzionamento con autospegnimento è possibile modificare la velocità

impostata. Se la scelta del tempo di spegnimento corrisponde alla velocità impostata il led

della velocità lampeggia; se la scelta risulta diversa il led della velocità rimane fisso.

Avviso manutenzione filtri

Filtri antigrasso in alluminio

Ogni 30 ore di funzionamento della cappa, allo spegnimento della medesima, tutti i led si

accenderanno con per 30 sec. ad avvisare la necessaria pulizia dei filtri luce ssa in

alluminio. Per azzerare il timer è sufficiente tenere premuto il tasto T con aspiratore 4

spento, altrimenti il dispositivo darà nuovamente l’allarme al successivo spegnimento della

cappa.

Filtri carbone attivo

Ogni 120 ore di funzionamento, allo spegnimento della cappa, tutti i led si accenderanno a

luce lampeggiante per 30 sec. a ricordare la pulizia dei filtri in alluminio e, se la cappa è

filtrante, la sostituzione dei filtri a carbone attivo. Per azzerare il timer è sufficiente tenere

premuto il tast con aspiratore spento, altrimenti il dispositivo darà nuovamente o T4

l’allarme al successivo spegnimento della cappa.

MANUTENZIONE

Prima di ogni operazione di manutenzione o pulizia, staccare l’alimentazione elettrica dalla

cappa.

Una cura particolare va rivolta ai filtri antigrasso metallici, i quali hanno la funzione di

trattenere le particelle grasse contenute nei vapori. I filtri antigrasso metallici devono

essere lavati almeno ogni mese in acqua calda e detersivo (anche in lavastoviglie).

ATTENZIONE: il grasso trattenuto dai filtri metallici è facilmente infiammabile. E’ pertanto

necessario provvedere regolarmente alla pulizia dei filtri come da istruzioni.

I filtri di carbone attivo hanno la funzione di trattenere gli odori presenti nei fumi di cottura.

L’aria viene immessa in ambiente depurata. I filtri di carbone attivo non devono essere

lavati e vanno sostituiti 2 o 3 volte all’anno in conformità all’uso della cappa. Richiedere i

filtri alla Ditta costruttrice.

Per sostituire i filtri a carbone attivo si devono prima togliere i filtri metallici antigrasso . A

questo punto si possono togliere i filtri a carbone attivo posti alle estremità dell’aspiratore.

Ruotare gli stessi fino a sganciamento dall’aspiratore (Fig. 3 - D).

Per reinstallare i nuovi filtri a carbone attivo invertire le operazioni.

La cappa deve essere pulita immediatamente dopo l’installazione e l’asportazione del

protettivo al fine di eliminare qualsiasi residuo di collante o altre impurità di qualsiasi

genere.

La cappa deve essere pulita frequentemente sia internamente che esternamente (almeno

una volta al mese)

Non lasciare accumulare sporcizia nelle superfici esterne ed interne della cappa.

Per la pulizia della scocca esterna della cappa non usare assolutamente prodotti acidi o

basici o spugne abrasive.

Pulire la cappa con una spugna inumidita con acqua calda ed una modesta quantità di

sapone neutro (es. sapone per stoviglie) al fine di eliminare le particelle di grasso

eventualmente depositate sulla stessa.

Risciacquare con un panno umido asportando con cura tutto il sapone, seguendo la

direzione di satinatura della superficie dell’acciaio.

Particolarmente importante risulta l’asciugatura soprattutto nelle zone dove l’acqua ha

un’elevata durezza e lascia depositi di calcare.

La cappa è dotata di illuminazione a LED che oltre ad offrire una buona illuminazione e

un notevole risparmio energetico, garantiscono una durata media 10 volte superire

rispetto alle lampade tradizionali. Nel caso di sostituzione rivolgersi al servizio

assistenza.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal servizio

assistenza tecnica o comunque da una persona con qualifica similare, in modo da

prevenire ogni rischio.

AVVERTENZE

Questo libretto è parte integrante della cappa e di conseguenza deve essere conservato

con cura e deve SEMPRE accompagnarlo,anche in caso di sua cessione ad altro

proprietario o utente,oppure di trasferimento su un’altra installazione.

Assicurarsi che la tensione (V) e la frequenza (Hz) indicate sulla targa matricola all’interno

dell’apparecchio corrispondano a quelle disponibili nel luogo di installazione.

Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico per installare la

cappa dovrà essere eseguita solo da persone competenti. Le riparazioni effettuate da

persone non competenti possono provocare danni. Per eventuali interventi rivolgersi ad un

Centro Assistenza Tecnica autorizzato ad eseguire la sostituzione delle parti di ricambio.

Controllare sempre che tutte le parti elettriche (luci, aspiratore), siano spente quando

l’apparecchio non viene usato.

Durante i temporali posizionare l’interruttore generale dell’impianto su “spento”.

L’utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su

cucine domestiche. E’ esclusa qualsiasi responsabilità del costruttore per danni causati a

persone,animali o cose, da errori di installazione , di manutenzione o da usi impropri.

Ricordiamo che l’utilizzo di prodotti che impiegano energia elettrica comporta l’osservanza

di alcune regole fondamentali di sicurezza:

• Questo apparecchio non è destinato all’uso da parte di persone (inclusi i bambini)

con ridotte capacità psichiche o motorie, con mancanza di esperienza e

conoscenza, a meno che ci sia una supervisione o istruzione sull’uso

dell’apparecchio da parte di una persona responsabile per la loro sicurezza. I

bambini devono essere sorvegliati per assicurarsi che non giochino con

l’apparecchio.

• E’ vietata qualsiasi operazione di pulizia, prima di aver scollegato l’apparecchio

dalla rete di alimentazione elettrica posizionando l’interruttore generale

dell’impianto su “spento”. Esiste la possibilità di incendio qualora le operazioni di

pulizia non vengano effettuate secondo quanto indicato nelle istruzioni.

• E’ vietato tirare,staccare,torcere i cavi elettrici fuoriuscenti dall’apparecchio anche

se questo è scollegato dalla rete di alimentazione elettrica.

• E’ vietato spruzzare o gettare acqua direttamente sull’apparecchio.

• E’ vietato introdurre oggetti appuntiti attraverso le griglie di aspirazione e mandate

aria.

• E’ vietato togliere i filtri per accedere alle pareti interne dell’apparecchio,senza aver

prima posizionato l’interruttore generale dell’impianto su “spento”.

• E’ vietato cucinare alla fiamma sotto la cappa. Per friggere tenere sotto costante

controllo l’operazione in quanto l’olio può incendiare.

INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS FOR COOKER HOOD MODEL IVX45

230-240 Vac 50 Hz-

Exhausting cooker hood. The equipment is constructed in accordance with European Standards and with the requirements included in the following Directives: 2006/95EC ( Low Voltage

Directive), 2004/108 (Electromagnetic Compatibility).

PRESENTATION

The equipment (Picture 1 ) is made of the following items :

1) Cooker hood body

2) Telescopic chimney

INSTALLATION

Read the instruction manual before installing and/or using the hood.

The unit must be fitted at a distance of at least 65 cm. from the cooking hob. If the

mounting instructions of the gas cooker indicate a wider distance, respect it. The unit must

not be mounted above cookers fitted with top radiant plate.

Respect all the air discharge regulations.

The air must not be discharged in a pipe used to discharge exhaust fumes produced by

gas-fed equipments or fuel fed equipments (this does not apply to filtering hoods).-

The room must be adequately ventilated when the hoods is used together with other gas-

fed or fuel fed equipments.-

For an easy access, it is advisable to move possible furniture under the installation area.

Installation of the hood onto the wall.

The hood is equipped with all the necessary fastenings for its installation, which are

suitable for most surfaces. Anyway ask a professional to verify that the installation surface

is strong.

Installation must be carried out by qualified installers according to present regulations.

After having drawn and drilled the wall as in , use the following fastenings for 2picture

installation:

• Blocking dowels (A)

• Suspending and levelling dowels (B)

• Brackets and screws for fixing the chimney to the wall (C)

ELECTRICAL CONNECTIONS

This equipment must be connected to a grounding plant.

Two types of electrical connection can be used:

1) Using a standard plug to be connected to the power cable and inserted in a mains

socket which must be accessible (so that the plug can be disconnected when

servicing is carried out). Make sure that the plug is accessible also after the

complete installation of the equipment.

2) By means of a fixed mains connection, fitting a bipolar switch, which ensures the

disconnection, with an opening distance of the contacts allowing a complete

disconnection on the conditions of the overvoltage III category, according to

installation regulations. The ground connection (yellow green wire) must not be -

interrupted.

Refer to the plate inside the hood for the mains voltage and frequency ratings.

EMPLOYMENT

This cooker hood can be employed as exhausting or filtering.

Exhausting (external evacuation). Kitchen smokes are driven outside through a flue

joined to the exhaust pipe flue connector.

This pipe must not under any circumstances be connected to cooker, boiler or burner

exhaust pipes, etc.

Filtering (inside recycling). Smokes pass through the activated charcoal filter (Picture 3 -

D) to be cleaned and recycled in the kitchen environment by means of holes (E) from

which the purified air will come out. These holes have to be free and communicating with

the kitchen environment.

In this case you should not install the exhaust pipe without curve.

OPERATION

The hood is supplied with a multispeed motor.

The hood should be run at low speed under normal conditions and at higher speeds only

when there is a heavy build up of fumes or odours. -

Ideally, the hood should be switched on as soon as cooking is started and then kept on

until all odours have been eliminated.

The controls consist of these commands . Press TL to turn on the light, press T1 to swich

on the hood at first speed and to switch off the aspirator, press T2-T3-T4 to select

functioning speeds.

By pressing of the command T1 the motor starts running at the 1

st speed. The commands

T2- -T3 T4 switch the motor on respectively at the 2

nd, 3rd and 4th speed. In order to switch

the motor off press T1 once if set at the 1

st speed, twice if set at the 2

nd, 3rd and 4th

speed.

Adjustable and delayed self switching off

While the hood is working, keep the TL command pressed until all leds start blinking .

By pressing one of the commands (T1, T2, T3, T4) you can program the delayed self

switching off, as follows:

T1 corresponds to 5 minutes

T2 corresponds to 10 minutes

T3 corresponds to 15 minutes

T4 corresponds to 20 minutes

While the self switching off is in function, it is possible to modify the speed previously set.

If the same command corresponds both to the time of delayed self switching off and to the

speed, then the led blinks; if the commands are different, the speed led has a fixed light.

Filters maintenance reminder

Aluminium anti grease filters-

Once the hood is switched off, after 30 hour functioning, all the leds of the speed buttons

switch on with a fixed light for 30 seconds to remind that aluminium anti grease filter need -

cleaning.To set the timer to zero k the button T pressed with the aspirator switched eep 4

off, otherwise the timer will remain set on 30 hour functioning and the reminder will occur

again when the hood is switched off again.

Charcoal filter (for filtering hoods)

Once the hood is switched off, after 120 hour functioning, all leds blink for 30 seconds to

remind that the charcoal filter need cleaning.

To set the timer to zero keep the button T4 pressed with the aspirator switched off,

otherwise the timer will remain set on 120 hour functioning and the reminder will occur

again when the hood is switched off again.

MAINTENANCE

Always disconnect the hood from the mains before carrying out any maintenance or

cleaning operation.

Particular attention should be paid to the metallic anti grease filters that are designed to -

trap particles of fat contained in the fumes. The metallic anti grease filters must be washed -

at least once a month with detergent in hot water (or in the dish-washer).

ATTENTION: the grease collected in the filters can easily catch fire and it is therefore

extremely important to clean the metallic filters on a regular basis as per instructions.

The activated charcoal filters are designed to collect unpleasant odours in the cooking

fumes. The air is then released purified in the environment. The charcoal filters must not

be washed, but replaced 2 or 3 times a year, depending on how much the hood is used.

New filters are to be requested directly to the manufacturer. In order to replace the

activated charcoal filters, you should remove the anti grease filters. Your are then to take -

off the activated charcoal filters placed at the two ends of the aspirator. Turn the filters

until they unfasten from aspirator (Picture 3 - D).

Invert the operation in order to install the new charcoal filters.

In order to remove the remaining glue or any impurity, the cooker hood must be cleaned

immediately after installation and after having removed the protective film.

The cooker hood must be cleaned frequently both internally and externally (at least once a

month).

Do not let dirt gather on the inner and outer surfaces of the hood.

To clean the exterior of the hood do not use either acid or basic products, or abrasive

sponges.

Clean the hood with a sponge dampen in warm water and a little quantity of neutral

detergent (for example dishwasher detergent), in order to remove possible particles of

grease.

Rinse with a damp cloth, removing all the detergent carefully, following the satin finish

direction on the steel surface.

Drying is very important, especially in areas where water is particularly hard and leaves

limestone.

The hood features a LED light that, in addition to offering a good lighting and a significant

energy savings, are guaranteed to last on average 10 times more than traditional lights.

For replacement, contact the Assistance Service.

If the supply cord is damaged, it must be replaced by the service agent or similarly

qualified persons in order to avoid a hazard.

WARNINGS

The present instruction manual is an integral part of the appliance itself, therefore it must

be carefully kept and ALWAYS accompany it, even in case of its assignment to another

owner or user or in case the cooker hood is moved to another installation plant.

Any eventual adjustment to the electrical system, which may be necessary to install the

cooker hood, must be carried out only by competent people. Any repair carried out by no

competent people may cause damages. For any repair or needed technical action make

reference to a Technical Assistance Center, which is authorized to carry out the

replacement of the spare parts.

Always make sure that all the electrical parts (lights, exhaustion unit) are disconnected

when the appliance is not in use.

By storms take off the main switch of the house electrical system.

The using of the cooker hood must not be other than the use of exhausting units for

cooking damps on domestic kitchens. The manufacturer does not accept any liability for

damages caused by people, animals or things, by installation and maintenance mistakes

or by any illegitimate use.

Make sure that the voltage (V) and the frequency (Hz) ratings indicated on the plate

inside the cooker hood correspond to the ones available in the installation place.

We remind that the use of products functioning with electrical energy implies the

observance of some essential security rules, as follows:

• This equipment is not intended for people (children included) with reduced mental

or motor capacities, with lack of experience or knowledge, unless they are

supervised or unless a person responsible for their security, gives them instructions

regarding the use of the equipment. Children must be supervised in order to be

sure that they do not play with the equipment.

• Any cleaning action is forbidden if the appliance hasn’t been disconnected from the

main power supply and if the main switch of the house electrical system is not off. If

cleaning is not carried out according to these instructions, a fire may break out.

• Do not pull, take off or twist the cable coming out from the appliance, even though

this has been disconnected from the main power supply.

• Do not sprinkle or throw any water directly on the appliance.

• Do not stick any sharp tool inside the exhausting holes and into the air discharge.

• Do not take out the filters in order to reach the internal sides of the appliance in

case the main switch of the house electrical system is not off.

• Do not singe or flambé directly underneath the cooker hood. Take particular care

when frying to ensure that the oil does not catch fire.

Specyfikacje produktu

Marka:	Ilve
Kategoria:	Okap wyciągowy
Model:	IVX45/60

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Ilve IVX45/60, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje Okap wyciągowy Ilve

Ilve ANB90AWC Instrukcja

5 Października 2024

Ilve X370 Instrukcja

4 Października 2024

Ilve IVG901X1 Instrukcja

3 Października 2024

Ilve XBBQ120 Instrukcja

3 Października 2024

Ilve X400/100 Instrukcja

2 Października 2024

Ilve X400/120 Instrukcja

1 Października 2024

Ilve IVX45/60 Instrukcja

1 Października 2024

Ilve CSP90 Instrukcja

1 Października 2024

Ilve X400/150 Instrukcja

1 Października 2024

Ilve HU60 Instrukcja

1 Października 2024

Instrukcje Okap wyciągowy

Najnowsze instrukcje dla Okap wyciągowy

Pelgrim ISW990 Instrukcja

15 Października 2024

PKM 6080X Instrukcja

15 Października 2024

M-System MSPK 761 IX Instrukcja

15 Października 2024

Pelgrim ISWA991RVS Instrukcja

15 Października 2024

Pelgrim ISW751RVS Instrukcja

15 Października 2024

Pelgrim ISW771RVS Instrukcja

15 Października 2024

Amana WVW53UC6HV Instrukcja

15 Października 2024

Haier HPH60IMB2 Instrukcja

15 Października 2024

Haier HC60BMB2 Instrukcja

15 Października 2024

Haier HPH90IMB2 Instrukcja

15 Października 2024
