ON
ON
INV
OFF
OFF
NOR
AES
BLC
MIR
VIDEOD C
LENS
VIDEO OUT
1
Mon oc hro me
VIODEO C AMERA
Mon oc hro me
VIODEO CAM E RA
FOCUS ADJ
LOCK
BLC LEVEL
IRIS LEVEL
LL PHASE
POWER
LENS
CLASS 2
MAX40mA
AC24V60Hz 4W
4
5
13 6
7
8
9
10
11
12
15
14
2
3
Ikegami Tsushinki Co., Ltd.
INSTRUCTION MANUAL
MODEL
ICD-38
B/W CAMERA
OUTDOOR USE WARNING
WARNING – TO PREVENT FIRE OR
ELECTRIC SHOCK, DO NOT
EXPOSED THIS APPLIANCE TO
RAIN OR MOISTURE.
The exclamation point within an equilateral triangle is intended to alert
the user to the presence of important operating and maintenance
(servicing) instructions in the literature accompanying the appliance.
NOTE:
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial environment.
This equipment generates, uses and can radiate radio frequency energy and,
if not installed and used in accordance with the instruction manual, may
cause harmful interference to radio communications. Operation of this
equipment in a residential area is likely to cause harmful interference in which
case the user will be required to correct the interference at his own expense.
CAUTION;
ANY CHANGES OR MODIFICATIONS NOT EXPRESSLY
APPROVED BY THE PART RESPONSIBLE FOR COMPLIANCE COULD
VOID THE USERS AUTHORITY TO OPERATE THE EQUIPMENT.
E-1. Handling precautions
(1)
Do not open the camera housing unless absolutely necessary. Otherwise,
the internal precision parts may be damaged, resulting in troubles.
(2)
Do not use the camera in any place where it is exposed to water or high
moisture. Preferably use the camera at ambient temperatures of -10 to +50°C.
(3) While moving the camera, be careful not to drop or shock it.
(4) Do not touch the CCD faceplate.
E-2. General
The ICD-38 is a black-and-white camera equipped with a 1/3" CCD imaging
device. This unit features, line lock, automatic electronic shutter control
(AES), backlight compensation (BLC), mirror imaging and 2-way automatic
iris. Its high-sensitivity design enables to monitoring with illuminance as low
as 0.1 lux and is best suited for general-purpose monitoring.
E-3. Features
(1) High sensitivity and high resolution
The 250,000-pixel, high-sensitivity on-chip micro lens CCD and the high-
performance AGC circuit are incorporated to provide for the resolution of
380 horizontal lines and the minimum subject illuminance of 0.1 lux/F1.4.
(2) Automatic electronic shutter control (AES)
The high-speed electronic shutter has automatic electronic shutter control
for wide range. Even with a fixed iris lens in use, the video output is stable
and equivalent to that with an automatic iris lens of F1.4 thru F60.
(3) Backlight compensation
The backlight compensation circuit is built in to give sharp pictures even
in a back-lit scene using the AES or an automatic iris lens.
(4) 2-way automatic iris function
The selector switch for a video iris lens and a DC iris lens enables use of
almost all types of CCTV automatic iris lenses.
(5) Mirror image
The mirror image selector is used to invert the right and left of an image.
Indirect monitor shooting with a mirror or inverted images made with a
prism lens can be brought back to normal.
(6) The flange focal distance adjustment mechanism facilitates focus
tracking with a zoom lens in use.

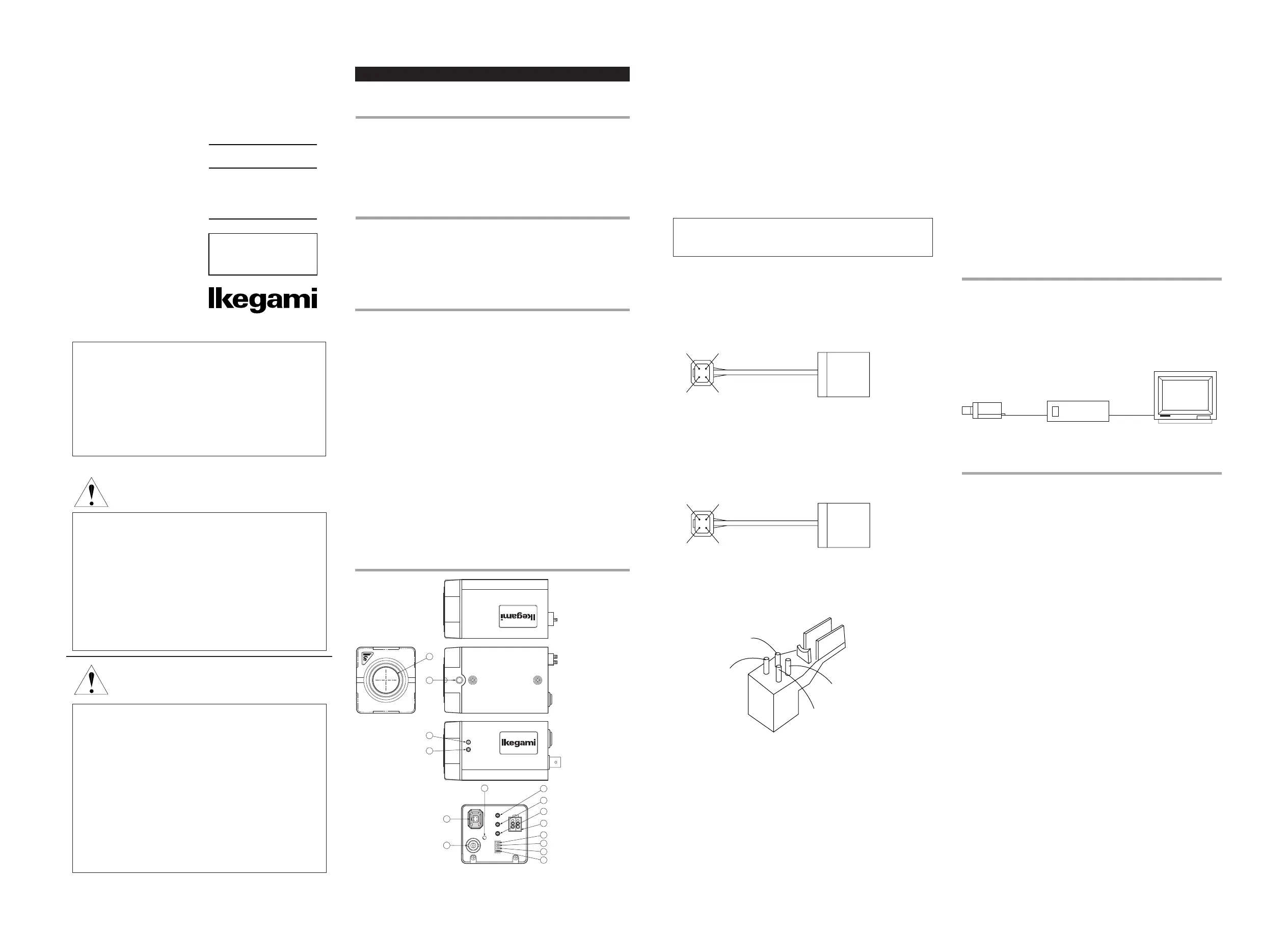

E-4.
Names of parts and their functions
(LEFT VIEW)
(TOP VIEW)
(RIGHT VIEW)
①Lens mount (CS mount)
This is used to mount the lens on the camera. Many types of CS mount
lens can be attached.
②Flange focal distance adjuster
The flange focal distance may need readjustment depending on the type
of lens. Readjust the distance also when the focus ring on the lens fails to
put the image in focus.
③ Flange focal distance lock screw
After finely adjusting the camera’s flange focal distance, fix the distance
with this screw.
④ Holder mounting screw holes
These holes are used to fix the camera on the camera holder. They are
also applicable to general tripods.
NOTE: To attach the camera on a tripod or a camera holder, be sure
to use mounting screws.
(1/4'' -20UNC) that are shorter than 5.5 mm.
⑤Auto iris connector
The connector is specifically used to connect the auto iris lens.
Use the optional auto iris lens control connector plug (E4-191J-100 or
equivalent).
• For the video type auto iris lens
Set the lens selector switch to VIDEO position.
— Connector cable leads —
Auto iris lens
3
2
1
4
Numbers of connector pins
• For the DC type auto iris lens
Set the lens selector switch to DC position.
— Connector cable leads —
1. Damping coil (-)
2. Damping coil (+)
3. Driving coil (+)
4. Driving coil (-)
* Connect the leads as shown above. Refer to the instructions of the
lens.
⑥Backlight compensation level control (BLC LEVEL)
This control adjusts the compensation amount while the backlight
compensation function is on.
⑦Iris level control (IRIS LEVEL)
This control adjusts the sensitivity with a DC iris lens in use.
⑧Line lock phase control (LL PHASE)
This control adjusts the phases of the video output and the power line.
⑨AES selector switch (AES)
The switch turns on and off the AES function. When an auto iris lens is
used, be sure to keep this switch at OFF position.
1. Red (power)
2. Not used
3. White (video)
4. Black (shielded)
* Dress the end of the green lead not to allow short-circuit.
3
Auto iris lens
2 4
1
Ikegami Electronics (U.S.A.), Inc.
37 Brook Avenue, Maywood, New Jersey 07607, U.S.A.
Phone: (201) 368-9171, FAX 201-569-1626
Ikegami Electronics (Europe) GmbH
Ikegami Strasse 1, 41460 Neuss 1, F.R. Germany
TEL. 02131-123-0/FAX 02131-102820
Ikegami Electronics (Europe) GmbH U.K. Branch
Kestrel Court, Pound Road, Chertsey, Surrey KT16 8ER, England
TEL. 01-546-7772 & 0932-568966/FAX 0932-569637
K32562
English
NOTA:
Este equipo p1-ha sido probado y p1-ha demostrado cumplir con los límites
establecidos para los dispositivos digitales de la clase A, en conformidad con
el Apartado 15 de los Reglamentos de la FCC. Estos límites han sido
diseñados para proporcionar una protección razonable contra la
interferencia perjudicial cuando el equipo sea utilizado en un ambiente
comercial. Este equipo genera, utiliza y puede radiar energía radioeléctrica,
y, si no se instala y usa de acuerdo con las instrucciones de este manual,
puede causar interferencias perjudiciales en las comunicaciones por radio.
La utilización de este equipo en una zona residencial causará
probablemente interferencias perjudiciales, en cuyo caso, el usuario deberá
corregir la interferencia corriendo él con todos los gastos.
PRECAUCIÓN;
CUALQUIER CAMBIO O MODIFICACIÓN QUE NO HAYA
SIDO APROBADO EXPRESAMENTE POR LA PARTE RESPONSABLE
PODRÍA ANULAR LA AUTORIZACIÓN QUE TIENE EL USUARIO PARA
UTILIZAR EL EQUIPO.
El signo de exclamación en el interior de un triángulo equilátero
tiene la finalidad de avisar al usuario de la presencia de
instrucciones de utilización y mantenimiento (servicio)
importantes en el manual que acompaña al aparato.
(BACK VIEW)
3
2
1
4
⑩Backlight compensation selector switch (BLC)
The switch turns on and off the backlight compensation function.
⑪Mirror image selector switch (MIR)
The switch has two positions, NORMAL and INVERT.
⑫Lens selector switch
The switch has two positions, for a video iris lens and a DC iris lens.
⑬Power indicator (POWER)
The LED indicator stays on in green while the camera power is on.
⑭Video output connector (VIDEO OUT)
The output connector is connected to the video input connector of a
monitor, switcher or the like.
(Terminate the terminal with a 75-ohm impedance.)
⑮AC24V power input terminal
Keep the input power at AC24V ±10%.
※This installation should be made by a qualified service person and
should conform to all local codes.
E-5. Connection
Video output connector (VIDEO OUT)
• This is the output connector of video signal.
• The connector is used to connect the video camera to the video input
connector of a monitor, switcher or the like. (To be connected with 75-
ohm impedance)
• Use a coaxial cable for connection.
(Typical connections)
ICD-38 VCR MONITOR
E-6. Specifications
(1) Imaging device: 1/3 inch, interline transfer type CCD
(2) No. of effective Approx. 250,000 pixels,
picture elements: 512 (H) and 492 (V) lines
(3) Sensing area: 4.8 (H) x 3.6 (V) mm
(4) Horizontal resolution: 380 lines
(5) Minimum illuminance: 0.1 lux/F1.4
(at subject reflectance of 89%)
(6) S/N ratio: 48 dB/rms or better (at rated illuminance)
(7) TV system: EIA, 2 : 1 interlace
(8) Sync system: Line lock (phase adjustable)
(9) Video output: VS 1.0Vp-p/75 ohms
(10) AES: Provided (on/off), AES range 1 : 1600
(11) Backlight compensation: On/off, with level control
(12) Mirror image: Provided (NOR/INV switchable)
(13) Auto iris function: Video iris/DC iris
(14) Flange focal distance
adjustment function: Provided
(15) Lens mount: CS mount
(16) Camera mount: 1/4"-20UNC (top and bottom mounting)
(17) Ambient operating
temperature: -10 to +50°C
(18) Power supply: AC24V ±10%, 60Hz
(19) Power consumption: Approx. 4W
(20) Input/output connectors: (1) Video output; BNC
(2) AC24V input; 2-pin terminal block
(3) Lens; 4-pin
(applicable plug; E4-191J-100
or equivalent option)
(21) Outer dimensions: 62 (W) x 55 (H) x 98 (D) mm
(projections and accessories not included)
(22) Weight: Approx. 540g (19.0 oz)
(23) Accessories: Operation manual, 1 copy
(24) Option Lens connector plug E4-191J-100 or
equivalent 1pc.
S-4. Nombres de las partes y
sus funciones
E-7.
Warranty and after-sale service
A warranty accompanies this product. Read and fill out the warranty card
that you have received at your dealer. Keep this card in a safe place.
· Please consult Ikegami Electronics (U.S.A.) Inc. or your dealer for
full warranty information. Your dealer will repair or replace free of
charge within the warranty period according to the warranty
coverage.
· For repairs after the expiration of the warranty period, consult your
dealer or sales representative. It will first be judged whether the
trouble is repairable or not. Charged servicing will then be made
upon request of the user.
· Before you ask for servicing, take trouble of reading the Instruction
Manual. If the unit still fails, take note of the model number, date of
purchase, problem, etc. in detail, and inform your dealer or sales
representative.
· If you have questions about the after-sale service, contact your
dealer or sales representative.
※We suggest you ask for preventive inspection earlier.
Español
S-1.
Precauciones de manejo
(1) No abra la caja de la cámara a menos que sea absolutamente
necesario. De lo contrario, las piezas de precisión internas podrán
dañarse y producir problemas.
(2) No utilice la cámara en ningún lugar donde esté expuesta al agua o
a la humedad alta. Utilice preferiblemente la cámara a una
temperatura ambiental de -10 a +50°C.
(3)
Mientras mueve la cámara, tenga cuidado de no dejarla caer ni golpearla.
(4) No toque la placa frontal del CCD.
S-2. Nociones generales
La ICD-38 es una cámara de blanco y negro equipada con un
dispositivo de formación de imagen CCD de 1/3". Esta unidad dispone
de bloqueo en línea, control automático del obturador electrónico
(AES), compensación de luz de fondo (BLC), imagen de espejo e iris
automático de 2 vías. Su diseño de alta sensibilidad permite monitorear
con iluminación de tan solo 0,1 lux, y resulta especialmente adecuada
para monitorear con fines generales.
S-3. Características
(1) Alta sensibilidad y resolución
Los 250.000 píxeles, el CCD de microobjetivo en chip de alta
sensibilidad y el circuito AGC de alto rendimiento han sido
incorporados para proporcionar una resolución de 380 líneas
horizontales y una iluminancia de motivo mínima de 0,1 luxes/F1,4.
(2) Control automático de obturador electrónico (AES)
El obturador electrónico de alta velocidad tiene un control
automático de amplia gama. Hasta cuando se utiliza un objetivo
con iris fijo, la salida de vídeo es estable y equivalente a la de un
objetivo con iris automático de F1,4 a F60.
(3) Compensación de luz de fondo
El circuito de compensación de luz de fondo está incorporado para
lograr imágenes nítidas de escenas con luz de fondo empleando el
AES o un objetivo de iris automático.
(4) Función de iris automático de 2 vías
El conmutador selector para objetivo de iris de vídeo y un objetivo de iris DC
permiten utilizar casi todos los tipos de objetivos de iris automático CCTV.
(5) Imagen de espejo
El selector de imagen de espejo se utiliza para invertir la derecha y la
izquierda de una imagen. Las imágenes de espejo o invertidas
tomadas con un objetivo de prisma pueden devolverse a la normalidad.
(6) El mecanismo de ajuste de la distancia entre la superficie de
montaje del objetivo y el plano focal facilita el seguimiento del
enfoque con el objetivo zoom que se utilice.
ON
ON
INV
OFF
OFF
NOR
AES
BLC
MIR
VIDEOD C
LENS
VIDEO OUT
1
Mon oc hro me
VIODEO CAM E RA
Mon oc hro me
VIODEO CAM E RA
FOCUS ADJ
LOCK
BLC LEVEL
IRIS LEVEL
LL PHASE
POWER
LENS
CLASS 2
MAX40mA
AC24V60Hz 4W
4
5
13 6
7
8
9
10
11
12
15
14
2
3
(VISTA
IZQUIERDA)
(VISTA
SUPERIOR)
(VISTA
DERECHA)
①Montura de objetivo (Montura CS)
Ésta se utiliza para montar el objetivo en la cámara. Se pueden colocar
muchas monturas CS para objetivos.
②Ajustador de la distancia entre la superficie de montaje del objetivo
y el plano focal
La distancia entre la superficie de montaje del objetivo y el plano focal
puede necesitar ser reajustada dependiendo del tipo de objetivo.
Reajuste también la distancia cuando el anillo de enfoque del objetivo no
consiga enfocar la imagen.
③Tornillo de bloqueo de la distancia entre la superficie de montaje del
objetivo y el plano focal
Después de ajustar con precisión la distancia entre la superficie de
montaje del objetivo y el plano focal de la cámara, fije la distancia con
este tornillo.
④Agujeros de tornillos de montaje del soporte
Estos agujeros se utilizan para fijar la cámara en el soporte de la misma.
También pueden emplearse con trípodes convencionales.
NOTA: Para colocar la cámara en un trípode o en un soporte de
cámara, asegúrese de utilizar los tornillos de montaje (1/4" -
20UN) más cortos de 5.5 mm.
Objetivo de iris automático
Números de los contactos del conector
1. Rojo (alimentación)
2. No se utiliza
3. Blanco (vídeo)
4. Negro (blindado)
* Prepare el extremo del conductor verde para no permitir que se forme
un cortocircuito.
⑤Conector de iris automático
El conector se utiliza específicamente para conectar el objetivo de iris
automático. Utilice la clavija del conector de control del iris automático
opcional (EA-191J-100 o equivalente).
• Para el objetivo de iris automático tipo vídeo
Ponga el conmutador selector de objetivo en la posición VIDEO.
— Conductores del cable que se conecta al conector —
(VISTA
POSTERIOR)
Objetivo de iris automático
3
2
1
4
3
2 4
1
3
2
1
4
⑥Control de nivel de compensación de luz de fondo (BLC LEVEL)
Este control ajusta la cantidad de compensación mientras está activada
la función de compensación de luz de fondo.
⑦Control de nivel del iris (IRIS LEVEL)
Este control ajuste la sensibilidad con el objetivo de iris DC que se utiliza.
⑧Control de fase de bloqueo de línea (LL PHASE)
Este control ajusta las fases de la salida de vídeo y de la línea de
alimentación.
⑨Conmutador selector AES (AES)
El conmutador activa y desactiva la función AES. Cuando se utiliza un
objetivo de iris automático, asegúrese de mantener este
conmutador en la posición OFF.
⑩Conmutador selector de compensación de luz de fondo (BLC)
El conmutador activa y desactiva la función de compensación de luz de fondo.
⑪Conmutador selector de imagen de espejo (MIR)
Este conmutador tiene dos posiciones: NORMAL e INVERT.
⑫Conmutador selector de objetivo
El conmutador tiene dos posiciones, para un objetivo de iris de vídeo y
para un objetivo iris DC.
⑬Indicador de alimentación (POWER)
El indicador LED se enciende en verde mientras la cámara está encendida.
⑭Conector de salida de vídeo (VIDEO OUT)
El conector de salida se conecta al conector de entrada de vídeo de un
monitor, conmutador o similar. (Termine el terminal con una impedancia
de 75 ohmios.)
⑮Terminal de entrada de alimentación de 24 V CA
Mantenga la potencia de entrada a 24 V CA 10%.±
※Esta instalación deberá realizarla un técnico de servicio cualificado, y
deberá cumplir con todos los códigos locales.
• Para el objetivo de iris automático tipo DC
Ponga el conmutador selector de objetivo en la posición DC.
— Conductores del cable que se conecta al conector —
1. Bobina de amortiguación (-)
2. Bobina de amortiguación (+)
3. Bobina de excitación (+)
4. Bobina de excitación (-)
* Conecte los conductores como se muestra arriba. Consulte las
instrucciones del objetivo.
S-5. Conexión
Conector de salida de vídeo (VIDEO OUT)
• Éste es el conector de salida de la señal de vídeo.
• El conector se utiliza para conectar la videocámara al conector de entrada
de vídeo de un monitor, conmutador o similar. (Para conectar con una
impedancia de 75 ohmios.)
• Utilice un cable coaxial para hacer la conexión.
(Conexiones típicas)
ICD-38 VIDEOGRABADORA MONITOR
S-6. Especificaciones
(1) Dispositivo de formación CCD tipo de transferencia entre líneas,
de imagen: 1/3 de pulgada
(2) Número de elementos 250,000 píxeles aproximadamente,
de imagen efectivos: 512 (H) y 492 (V) líneas
(3) Área de detección: 4,8 (H) x 3,6 (V) mm
(4) Resolución horizontal: 380 líneas
(5) Iluminancia mínima: 0,1 lux/F1,4
(con un reflejo del motivo del 89%)
(6) Relación señal a ruido: 48 dB/rms o más
(con iluminancia nominal)
(7) Sistema de TV: CCIR, entrelazado 2:1
(8) Sistema de
sincronización: Bloqueo de línea (fase ajustable)
(9) Salida de vídeo: VS 1,0 Vp-p/75 ohmios
(10) AES: Suministrado (activación/desactivación),
margen de AES 1:1600
(11) Compensación de luz Activación/desactivación, con control de
de fondo: nivel
(12) Imagen de espejo: Suministrada (NOR/INV conmutable)
(13) Función de iris
automático: Iris de vídeo/iris de DC
(14) Función de ajuste de la
distancia entre la
superficie de montaje del
objetivo y el plano focal: Suministrada
(15) Montura de objetivo: Montura CS
(16) Montura de cámara: 1/4"-20UNC (montaje superior e inferior)
(17) Temperatura ambiental
de funcionamiento: -10 a +50°C
(18) Alimentación: 24 V CA 10%, 60Hz±
(19) Consumo: 4 W aproximadamente
(20) Conectores de (1) Salida de vídeo: BNC
entrada/salida: (2) Entrada de 24 V CA: bloque de
terminales de 2 contactos
(3) Objetivo: 4 contactos
(clavija aplicable: EA-191J-100 u otra
opción equivalente)
(21) Dimensiones exteriores: 62 (An) x 55 (Al) x 98 (Prof)
(no se incluyen los resaltos ni los accesorios)
(22) Peso: 540 g aproximadamente (19,0 onzas)
(23) Accesorios: Manual de instrucciones, 1 copia
(24) Opción: Enchufe de conector de objetivo E4-
191J-100 o equivalente, 1 pieza
S-7.
Garantía y servicio postventa
Este producto va acompañado de una garantía. Lea y rellene la tarjeta de
garantía que le p2-ha entregado su concesionario. Guarde esta tarjeta en un
lugar seguro.
· Consulte a Ikegami Electronics (Europa) GmbH o a su concesionario
para obtener una información completa de su garantía. Su
concesionario hará gratis las reparaciones o reemplazos que necesite
su aparato siempre que la garantía esté vigente y se cumplan las
condiciones de la misma.
· Para hacer reparaciones una vez caducada la garantía, consulte a su
concesionario o representante de ventas. Primero se tendrá en
consideración si el problema puede ser reparado o no. Y luego se le
indicará al usuario el coste del servicio si éste así lo solicita.
· Antes de solicitar el servicio de reparaciones, lea con atención el
manual de instrucciones. Si no puede solucionar el problema, anote el
número del modelo y la fecha de adquisición, describa con todo
detalle el problema, etc. e informe a su concesionario o representante
de ventas.
· Si tiene alguna pregunta relacionada con el servicio postventa,
consulte a su concesionario o representante de ventas.
※ Le sugerimos que solicite siempre una inspección preventiva.

Specyfikacje produktu

Marka: Ikegami
Kategoria: Kamera monitorująca
Model: ICD-38

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Ikegami ICD-38, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą


Instrukcje Kamera monitorująca Ikegami

Ikegami

Ikegami ECO-312700 Instrukcja

1 Października 2024
Ikegami

Ikegami ICD-809 Instrukcja

1 Października 2024
Ikegami

Ikegami ICD-38 Instrukcja

1 Października 2024
Ikegami

Ikegami ICD-68 Instrukcja

1 Października 2024
Ikegami

Ikegami ICD-E11 Instrukcja

1 Października 2024
Ikegami

Ikegami Hyper Dynamic IPD-BX11 Instrukcja

1 Października 2024
Ikegami

Ikegami ISD-A21 Instrukcja

1 Października 2024
Ikegami

Ikegami ISD-A15 Instrukcja

1 Października 2024
Ikegami

Ikegami High Performance IPD-DM100 Instrukcja

1 Października 2024
Ikegami

Ikegami ICD-525 Instrukcja

1 Października 2024

Instrukcje Kamera monitorująca

Najnowsze instrukcje dla Kamera monitorująca

Dahua Technology

Dahua Technology Pro IPC-HDPW5442G-Z Instrukcja

15 Stycznia 2025
Toshiba

Toshiba IKS-WR7412 Instrukcja

13 Stycznia 2025
AVerMedia

AVerMedia FC1320-P Instrukcja

13 Stycznia 2025
Digitus

Digitus OptiMax DN-16037 Instrukcja

13 Stycznia 2025
Hikvision

Hikvision DS-2CE59U1T-AVPIT3ZF Instrukcja

12 Stycznia 2025
Hikvision

Hikvision IDS-2CD7526G0-IZHSY Instrukcja

12 Stycznia 2025
Hikvision

Hikvision DS-2CD2163G0-I(S) Instrukcja

12 Stycznia 2025
Hikvision

Hikvision DS-2CD2H83G1-IZS Instrukcja

12 Stycznia 2025
Speco Technologies

Speco Technologies O5LB1 Instrukcja

12 Stycznia 2025
ZKTeco

ZKTeco AntarVis 2.0 Instrukcja

12 Stycznia 2025
