Installationsanleitung:

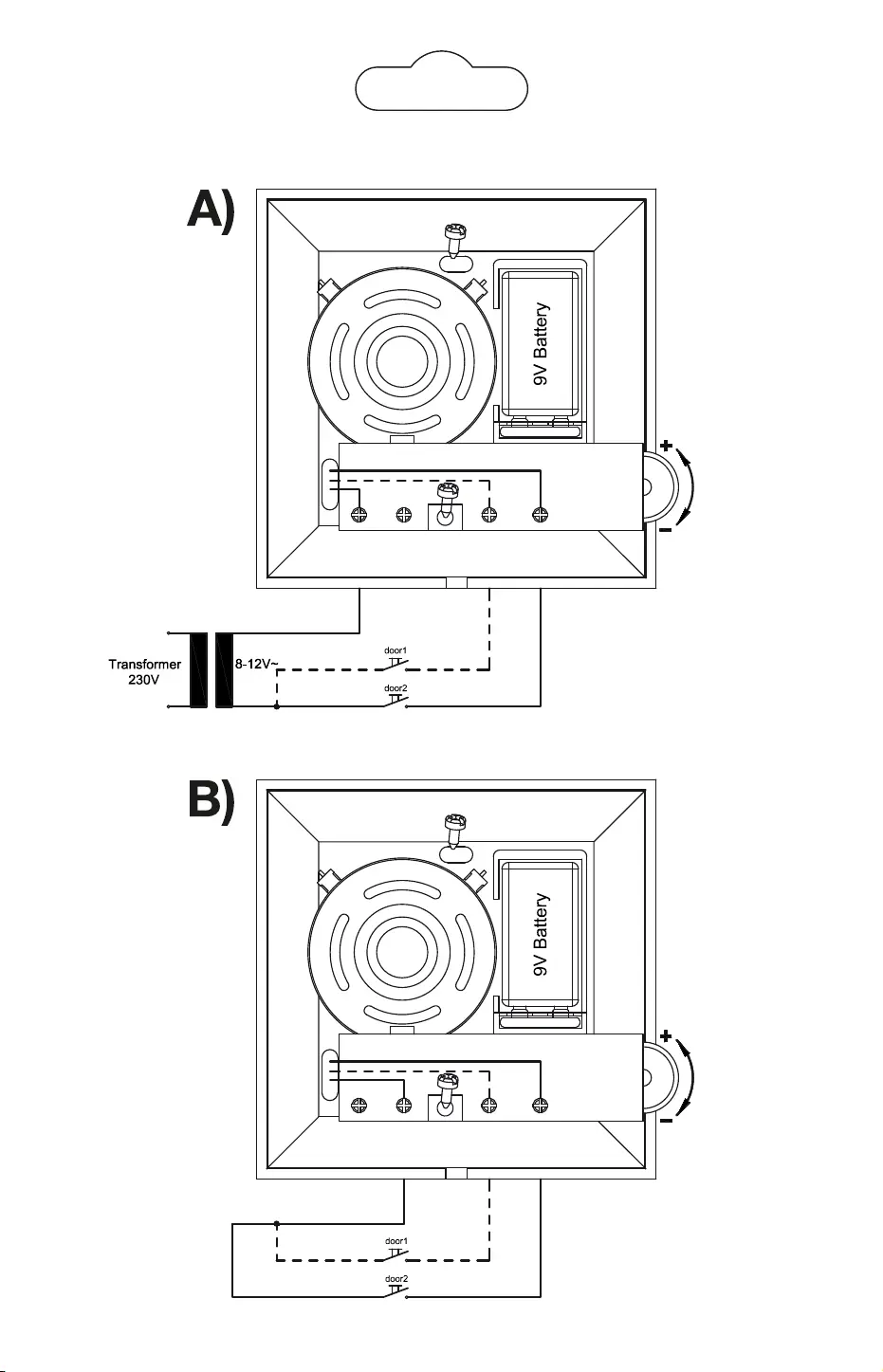

Montagehöhe mindestens 2m, Abdeckung des Gongs abnehmen und Unterteil mit zwei Schrauben gem. Abbildung
senkrecht montieren. Anschluss an Klingeltransformator 8 V ~ / 1 oder 2 A und Batterie oder nur mit Batterie A) B)
(1 x 9 V. 6LR61 / Block) (nicht im Lieferumfang enthalten), Nicht direkt an 230 V ~ anschließen, Es können sowohl
beleuchtete (nur bei Anschluss an Klingeltrafo) als auch unbeleuchtete Klingeltaster verwendet werden. Auf ausreichende
Ausgangsleistung des Klingeltransformators achten = mind. 2 A bei Betrieb mehrerer Gongs
Installation guidelines:
Mounting height min. 2 meters, Remove cover of chime and fasten bottom part vertically with two screws according to
illustration. Connects to bell transformer 8V ~ /1 or 2 A and battery or only to battery (1 x 9 V. 6LR61 / Block ) (not A) B)
included ), Do not connect directly to 230V~, Background illuminated (only when connecting to bell transformer) as well
as non-illuminated bell buttons may be used, Ensure bell transformer has enough output power, min. 2 A when operating
several chimes
Instructions d’installation:
Hauteur minimum de montage 2 m, Enlever le couvercle du carillon et fixer la partie inférieure en position verticale, à
l’aide de deux vis comme illustré sur la figure. Branchement sur transformateur de sonnette 8 V ~ / 1 ou 2 A et pile A)
ou seulement fonctionnement sur pile (1 x 9 V. 6LR61 / bloc) (pas compris dans la livraison), Ne pas brancher B)
directement sur du 230 V ~, Possibilité d’utilisation de boutons de sonnette illuminés (uniquement si branchement sur
transformateur de sonnette) ou non, Veiller à ce que le transformateur de sonnette présente une puissance de sortie
suffisante = min. 2 A pour le fonctionnement de plusieurs carillons
Installatie-instructie:
Montagehoogte minimaal 2 m, deksel van de gong verwijderen en onderkant met twee schroeven vlg. de afbeelding
verticaal monteren. Alleen aansluiten op een beltrafo 8 V ~ / 1 of 2 A of alleen met batterij (1 x 9 V. 6LR61 / blok) A) B)
(niet meegeleverd). Niet direct aansluiten op 230 V ~. Er kunnen zowel verlichte (alleen bij aansluiting op de beltrafo) als
onverlichte belknoppen worden gebruikt. Let op voldoende uitgangsvermogen van de beltrafo = min. 2 A bij gebruik van
meerdere gongs
Istruzioni per l’installazione:
Altezza minima di montaggio 2m, Staccare la copertura del gong e montare verticalmente la parte inferiore con due viti,
come rappresentato nella figura. Collegamento al trasformatore per suoneria 8 V ~ / 1 o 2 A e batteria o soltanto A) B)
con batteria (1 x 9 V. 6LR61 / blocco) (non contenuto nel volume di consegna), Non collegare direttamente a 230 V ~,
Possono essere usate sia tasti per suonerie illuminati (solo nel caso di collegamento al trasformatore per suoneria) che
non illuminati. Fare attenzione a che il trasformatore per suoneria abbia una sufficiente potenza di uscita = minimo.
2 A nel caso di funzionamento di più gong
Navodilo za instalacijo:
Montažna višina naj bo najmanj 2 m. Pokrov gonga snemite in spodnji del z dvema vijakoma montirajte navpično
v skladu s sliko. Priključitev na transformator za zvonec 8 V ~ /1 ali 2 A in baterijo ali samo z baterijo (1 x 9 A) B)
V 6LR61 / Block) (ni vsebovana v obsegu dobave). Ne priključite direktno na 230 V ~. Uporablja se lahko tako
osvetljen (samo pri priključitvi na transformator za zvonec) kot tudi neosvetljen gumb za zvonec. Skrbite za
zadostno izhodno moč transformatorja za zvonec = najmanj 2 A pri obratovanju več gongov.
Upute za ugradnju:
Visina montaže najmanje 2 m. Skinite pokrov signalnog zvona i donji dio montirajte okomito s dva vijka - prema
slici. Priključite na transformator zvona 8 V~ / 1 ili 2 A i bateriju ili priključite samo s baterijom 1 x 9 V A) B)
6LR61/blok (nije obuhvaćena opsegom isporuke). Ne priključujte direktno na 230 V~. Mogu se koristiti i
osvijetljene (samo kod priključivanja na transformator zvona) i neosvijetljene tipke zvona. Pazite na dostatnu
izlaznu snagu transformatora zvona, min. 2 A kod rada više zvona.
Tel: +49/(0)2154/8128-0
Fax: +49/(0)2154/812820
Email: service@heidemann-handel.de
www.heidemann-handel.de
Heidemann Handelsges. mbH
Linsellesstr. 142 - 156
D-47877 Willich-Schiefbahn
GERMANY
Kontakt • • Contactgegevens • Contact Contatti
VOLUME
VOLUME
