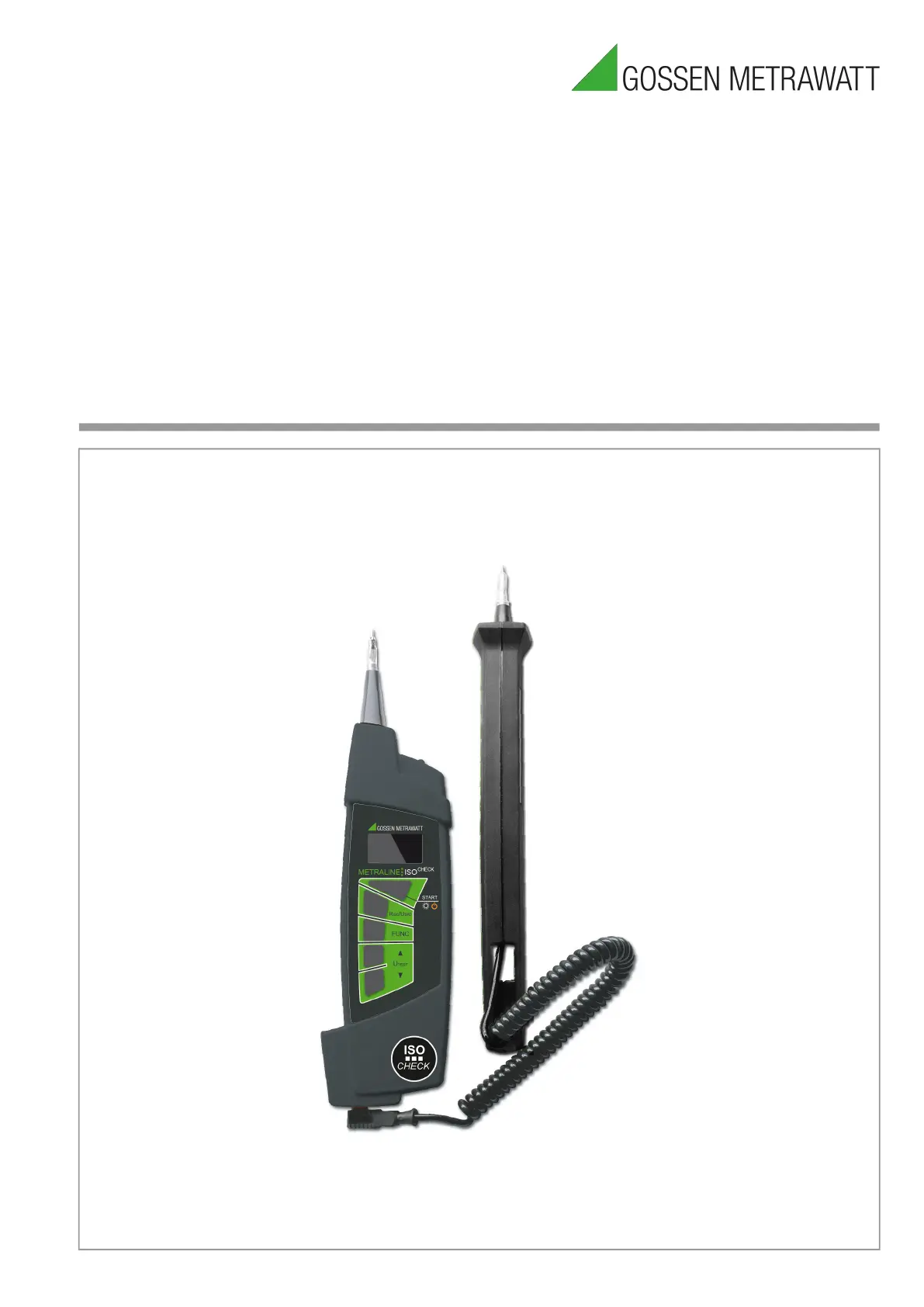

Bedieningshandleiding

METRALINE ISOCHECK

Isolatieweerstandsmeter 3-349-691-05

3/3.21

2 Gossen Metrawatt GmbH

Inhoudsopgave

Pagina

1 Inleiding ........................................................................... 2

1.1 Leveringsomvang ..........................................................................2

1.2 Optionele toebehoren .....................................................................2

1.3 Veiligheidsinstructies .....................................................................2

1.4 Gebruik .........................................................................................3

1.5 Toegepaste normen .......................................................................3

1.6 Milieu ...........................................................................................3

2 Beschrijving van het instrument ...................................... 3

2.1 Behuizing ......................................................................................3

2.2 Bedieningsvlak ..............................................................................3

2.3 Ingebruikname ..............................................................................3

3 Meten ............................................................................... 4

3.1 Instrument inschakelen/uitschakelen, spaarstand,

autom. uitschakelen .......................................................................4

3.2 Instructies en grondbeginselen die voor alle metingen gelden ...........4

3.3 Meetfuncties .................................................................................4

3.3.1 Spanningsmeting ...........................................................................4

3.3.2 Isolatieweerstandsmeting ...............................................................5

3.3.3 Meten van varistors (overspanningsbeveiligingen) ............................5

3.4 Overige functies van het instrument ................................................6

3.5 RESET-functies van het instrument .................................................7

4 Technische specificaties .................................................. 7

4.1 Meetfuncties .................................................................................7

4.2 Algemene gegevens ......................................................................7

5 Onderhoud ....................................................................... 7

5.1 Onderhoud van het instrument .......................................................7

5.1.1 Batterijen/accu's vervangen ...........................................................7

5.1.2 Accu's opladen ..............................................................................8

5.2 Reiniging .......................................................................................8

5.3 Herkalibratie ..................................................................................8

6 Reparatie- en reserveonderdelenservice

Kalibratiecentrum en apparatenverhuurservice .............. 8

7 Productsupport ................................................................ 8

1 Inleiding

1.1 Leveringsomvang

1 meetinstrument met flexibele meetpen

4 batterijen (AAA)

1 etui

1 korte bedieningshandleiding

1 cd-rom met bedieningshandleidingen in de beschikbare talen

1 fabriekskalibratiecertificaat

1.2 Optionele toebehoren

4 x AAA NiMH-batterijen (Z507B)

1 acculader (Z507A)

1.3 Veiligheidsinstructies

Lees de bedieningshandleiding vóór gebruik van het instrument

aandachtig en volledig door en volg alle aanwijzingen op. Zorg dat

de bedieningshandleiding voor alle gebruikers toegankelijk is.

Betekenis van de symbolen op het instrument

Dit instrument heeft een dubbele

of versterkte isolatie.

Gevaar voor letsel door elektrische stroom,

waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor een gevaarlijke plaats.

CE-markering, het instrument voldoet aan alle relevante

Europese normen

Controleer vóór gebruik of het instrument veilig is. Het instrument

mag niet worden gebruikt, wanneer

• het zichtbaar beschadigd is

• het deksel van het batterijcompartiment ontbreekt

• het langere tijd onder ongunstige omstandigheden werd

bewaard

• er niet correct mee is omgegaan, bijvoorbeeld bij een val van

1 m hoogte

• het niet zo functioneert zoals in de bedieningshandleiding

staat beschreven. In dat geval adviseren we een RESET. Zie

Hoofdstuk 3.5 op pagina 7.

LET OP

• Raak geleidende delen, meetpennen e.d. niet aan wanneer

het instrument is ingeschakeld en er mogelijk nog spanning

op een meetpen staat – GEVAAR OP ONGEVALLEN!

• Gebruik alleen meetpennen die bij de levering horen of die als

toebehoren verkrijgbaar zijn.

• Schakel het instrument vóór het vervangen van toebehoren

uit. Er mag geen spanning op staan!

• Bij het uitvoeren van metingen moeten alle veiligheidseisen,

voorschriften en normen onvoorwaardelijk worden opgevolgd.

• Er mag geen toets ingedrukt zijn wanneer er contact wordt

gemaakt met het meetobject.

• Het meetinstrument mag niet worden blootgesteld aan de

invloed van agressieve stoffen, gas, stoom, vloeistoffen en

stof.

• Het meetinstrument mag alleen worden gebruikt binnen de

voorwaarden die in Hoofdstuk 5 op pagina 7 onder TECHNI-

SCHE SPECIFICATIES staan vermeld.

• Bij de overgang van een koude naar een warme omgeving

kan er condens ontstaan. Een korte periode van acclimatise-

ren wordt daarom aanbevolen.

• Wanneer het instrument langere tijd niet wordt gebruikt, advi-

seren we de batterijen te verwijderen.

• Het meetinstrument bevat twee vrij krachtige magneten. Houd

het daarom uit de buurt van hiervoor gevoelige objecten (hor-

loges, creditcards e.d.)

• De afbeeldingen in deze bedieningshandleiding zijn tekenin-

gen en kunnen daarom afwijken van de realiteit.

• Gebruik alleen originele toebehoren.

• De max. toelaatbare spanning tussen meetpen en aarde

bedraagt 300V!

• De max. toelaatbare (vreemde) spanning tussen de meetpen-

nen bedraagt 600V!

Het apparaat openen / reparatie

Om er voor te zorgen dat dit apparaat feilloos en veilig blijft wer-

ken en de garantie behouden blijft, mag het apparaat uitsluitend

door bevoegde en vakkundige personen worden geopend.

Ook originele onderdelen mogen uitsluitend worden ingebouwd

door bevoegde en vakkundige personen.

Gossen Metrawatt GmbH 3

Indien geconstateerd wordt dat het apparaat is geopend door niet

bevoegde personen, zal de fabrikant geen enkele aanspraken op

garantie met btrekking tot persoonlijke veiligheid, meetonnauw-

keurigheid, conformiteit met de geldende veiligheidsmaatregelen

of gevolgschade in welke vorm dan ook verlenen.

1.4 Gebruik

Het meetinstrument wordt geleverd in een compacte behuizing,

waarbij de meetpennen op gepatenteerde wijze worden bewaard.

Het contrastrijke, vierkleurige OLED-display zorgt voor optimale

leesbaarheid. Bij metingen onder ongunstige lichtomstandighe-

den kan de te meten plek worden bijgelicht met de witte led aan

de voorkant.

Met het meetinstrument kunnen de volgende metingen worden

uitgevoerd:

– Isolatieweerstanden met testspanningen van 50V ... 1000V

– Overspanningsbeveiligingen

met testspanningen van 50V ... 1000V

– DC- en AC-spanningen

1.5 Toegepaste normen

Meten EMC Veiligheid

EN 61557-1 EN 55022 Klasse B EN 61010-1

EN 61557-2 EN 61326-1 EN 61010-031

1.6 Milieu

De transportverpakking is van recyclebaar karton.

Batterijen/accu's moeten volgens de voorschriften worden verwij-

derd.

Het apparaat mag niet met het normale huisvuil worden

weggegooid. Meer informatie over het WEEE-kenmerk

vindt u op internet bij www.gossenmetrawatt.com met de

zoekterm WEEE

2 Beschrijving van het instrument

2.1 Behuizing

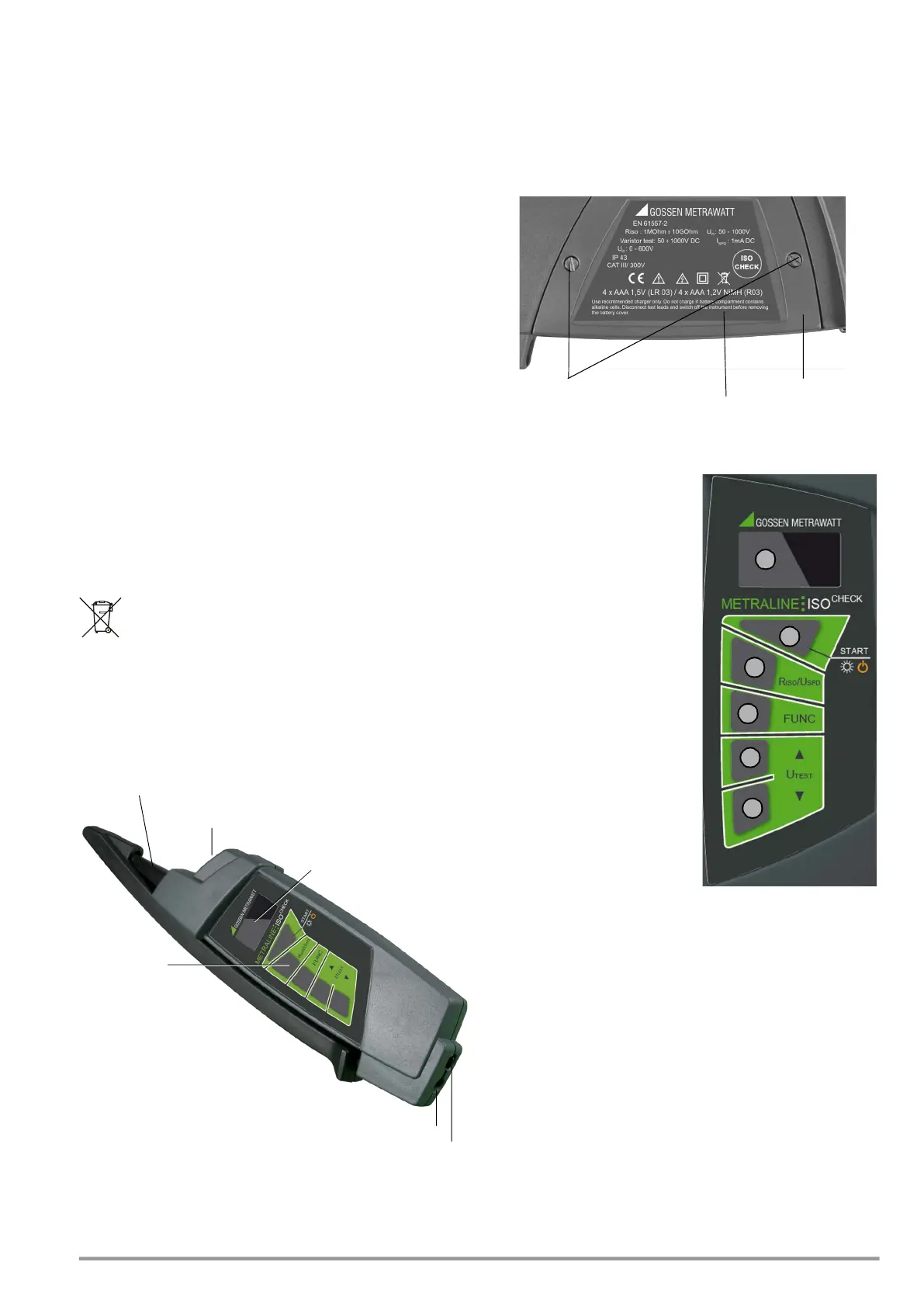

Afb. 2.1 Bovenaanzicht

Voor het transport kan de flexibele meetpen dusdanig met een

magneet aan de behuizing worden vastgeklikt, dat beide metalen

pennen ingesloten en beschermd zijn.

Om de accu's in het instrument op te laden, moet de stekker van

de flexibele meetpen worden uitgetrokken en het schuifje naar

links worden bewogen, zodat de aansluiting voor de stekker van

de acculader vrij komt te liggen.

Afb. 2.2 Detailafbeelding van het batterijdeksel aan de achterkant

2.2 Bedieningsvlak

1 Grafisch OLED-display

2 Toets START:

– Inschakelen:

enige tijd ingedrukt houden

tot het display wordt verlicht

– : Meting starten

enige tijd ingedrukt houden

om de meting te starten,

– Te meten plek bijlichten:

kort indrukken om de verlich-

ting in- of uit te schakelen.

– : Uitschakelen

twee keer kort indrukken om

het instrument uit te schake-

len.

3 Toets RISO SPD/U :

voor het switchen tussen het

meten van isolatieweerstan-

den en overspanningsbeveili-

gingen

4 Toets voor het kiezen FUNC

van het type overspannings-

beveiliging bij USPD

5 Toets UTEST ▲ voor het kiezen

van de meetspanning

6 Toets UTEST ▼ voor het kiezen

van de meetspanning

Afb. 2.3 Bedieningsvlak en OLED-display

2.3 Ingebruikname

Na het plaatsen van de batterijen conform Hoofdstuk 5.1 op

pagina 7 is het instrument klaar voor gebruik.

Vaste meetpen van het instrument

Ledlamp

OLED-display

Aansluiting voor flexibele meetpen

Aansluiting voor acculader

Houder voor flexibele meetpen

Kunststof-

Bedieningsvlak

behuizing

Schroeven van het batterijdeksel Batterijdeksel

Typeplaatje
