ABMA

Ableitstrommessadapter

Leakage Current Measuring Adapter 3-447-029-15

3/6.22

Bedienungsanleitung

Operating Instructions

Gossen Metrawatt GmbH 1

1 Anwendung

Der Ableitstrommessadapter ABMA (Artikelnummer Z237A) dient

als Vorsatz für Echteffektivwert-Multimeter zum Messen der

Berührspannung nach VDE 100-710 (Ersatz für DIN VDE 0107

Absatz 10) und zur Messung von dauernd fließenden Ableit- und

Patientenhilfsströmen gemäß DIN EN 62353:2014 bzw.

IEC 60601-1:2005/A1:2012 (Medizinische elektrische Geräte –

Allgemeine Festlegungen für die Sicherheit).

2 Sicherheitsvorkehrungen

Der Ableitstrommessadapter enthält eine Messeinrichtung gemäß

DIN EN 62353 (VDE 0751-1):2015-10 Bild C1. Er darf nur für den

vorgesehenen Zweck eingesetzt werden!

➭Beachten Sie die zulässigen Werte von dauernd fließenden

Ableit- und Patientenhilfsströmen.

➭Überprüfen Sie vor Beginn und nach Beenden der Messung

die Funktion des Adapters, z. B. durch Messung des ohm-

schen Eingangs- und Ausgangswiderstandes:

Eingangswiderstand 1 k 1,0% + PTC 75 

Ausgangswiderstand 10 k, bei offenem Messeingang 11 k an

den Ausgangsklemmen

Messwiderstand 1 k 1,0%

Bedingt durch die Bauform verfügt dieser Adapter nicht über eine

Schmelzsicherung. Der Überlastschutz wird durch ein PTC-Ele-

ment realisiert, welches bei niedriger Impedanz des Prüfpunktes

den fließenden Ableitstrom zusätzlich verringert. Die Impedanz

des Prüflings sollte größer als 30 k sein. Bei Ansprechen des 

Überlastschutzes stellt sich dieser nach Trennen vom Eingangs-

kreis selbsttätig zurück. Lassen Sie hierzu den Adapter 1 bis 2

Minuten stromlos abkühlen.

Achtung!

Vermeiden Sie in jedem Fall das Anlegen von Netzspannung

230 V oder höheren Spannungen an den Eingangsbuchsen.

Sicherheit von Anwender und nachfolgender Messtechnik sind

zwar in jedem Fall gewährleistet, es kann jedoch zu einer Be-

einträchtigung der Genauigkeit des Adapters oder seiner Be-

schädigung kommen.

Bedeutung der Symbole auf dem Gerät

Warnung vor einer Gefahrenstelle

(Achtung, Dokumentation beachten!)

Europäische Konformitätskennzeichnung

CAT III Gerät der Messkategorie 300 V CAT III

Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

Weitere Informationen zur WEEE-Kennzeichnung finden

Sie im Internet unter dem Suchbegriff „WEEE“ bei

www.gossenmetrawatt.com.

3 Anforderungen an das Messgerät

Sie benötigen ein Messgerät, das Effektivwerte von Gleich- und

Wechselspannungen bis 50 V messen kann. Der niedrigste Mess-

bereich sollte eine Auflösung von mindestens 0,1 mV haben,

damit die kleinsten zulässigen Werte der Ableit- und Patienten-

hilfsströme von 10 μA (gem. DIN EN 60601-1 VDE 0750-1:2013-

12) noch ausreichend genau erfasst werden können. Ein 10 μA

Messstrom entspricht einem Anzeigewert von 10 mV.

Die Eingangsbuchsen des Messgerätes sollten den genormten

Abstand von 19 mm haben, in die der Ableitstrommessadapter

problemlos eingesteckt werden kann.

Als Messgeräte eignen sich die Echteffektivwert (TRMS) Multime-

ter von GOSSEN METRAWATT.

4 Überprüfung des Ableitstrommessadapters

Eine Überprüfung des Ableitstrommessadapters sollte unabhän-

gig von einer turnusmäßigen Kalibrierung durchgeführt werden:

• nach längerer Lagerung unter ungünstigen Bedingungen.

• nach Überlastung des Adapters oder Betrieb außerhalb seiner

Spezifikationen.

• bei Verdacht auf Fehlfunktion des Adapters (z. B. wenn keine

oder unerklärlich hohe Spannungen angezeigt werden).

Sie können diese Überprüfung einfach selbst mit einem Multime-

ter mit Widerstandsmessbereich durchführen. Gehen sie hierzu

folgendermaßen vor:

➭Stecken Sie den Ableitstrommessadapter direkt an den Buch-

sen zur Widerstandsmessung an Ihrem Multimeter an und

messen Sie den ohmschen Widerstand. Dieser sollte 11,0 k

1% ggf. zzgl. der Messunsicherheit Ihres Multimeters betra-

gen. An den Eingangsbuchsen des Ableitstrommessadapters

darf hierbei nichts angeschlossen sein.

➭Nehmen Sie anschließend den Ableitstrommessadapter her-

aus und schließen Sie jetzt die Prüfleitungen an den Buchsen

zur Widerstandsmessung an Ihrem Multimeter an. Stecken

Sie die Messspitzen in die Eingangsbuchsen des Ableitstrom-

messadapters. Der angezeigte Widerstandswert sollte zwi-

schen 1,0 k und 1,15 k liegen.

Sind beide Messungen erfolgreich, können Sie den Ableitstrom-

messadapter für Ihre Prüfaufgaben verwenden, anderenfalls ist

eine Verwendung nicht zulässig.

5 Technische Daten

Eingang

Eingangsstrom 0 … 50 mA AC, DC

Messwiderstand 1 k 1,0%

Überlastschutz durch PTC

Max. Eingangsstrom 150 mA AC, DC

Ausgang

Ausgangsspannung 0 … 50 V (1 V/mA) AC, DC

Ausgangswiderstand 10 k

Frequenzgang gemäß EN 60601-1

Temperatur

Umgebungstemperatur

0 … +40 C

Lagertemperatur –25 … + 70 C

DMMMess-

eingang

PTC 75 , 250 V

1 k, 1%

10 k

15 nF

250 V DC

160 V AC

Bild 1: Messschaltung

Erstellt in Deutschland • Änderungen / Irrtümer vorbehalten • Eine PDF-Version finden Sie im Internet

Prepared in Germany • Subject to change, errors excepted • PDF version available on the Internet

Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und Firmennamen sind das Eigentum ihrer jeweiligen Besitzer.

All trademarks, registered trademarks, l e property of their respective owners.ogos, product names, and company names are th

Gossen Metrawatt GmbH

Südwestpark 15

90449 Nürnberg • Germany

Telefon / Phone +49 911 8602-0

Telefax / Fax +49 911 8602-669

E-Mail / E-mail info@gossenmetrawatt.com

www.gossenmetrawatt.com

6 Kalibrierung

Der Ableitstrommessadapter wird am Ende des Fertigungspro-

zesses kalibriert. Dies wird mit dem beiliegenden Prüfprotokoll

bestätigt. Das Fertigungsdatum des Adapters ist auf dem Aufkle-

ber mit der Seriennummer auf der Seite des Adapters aufge-

druckt.

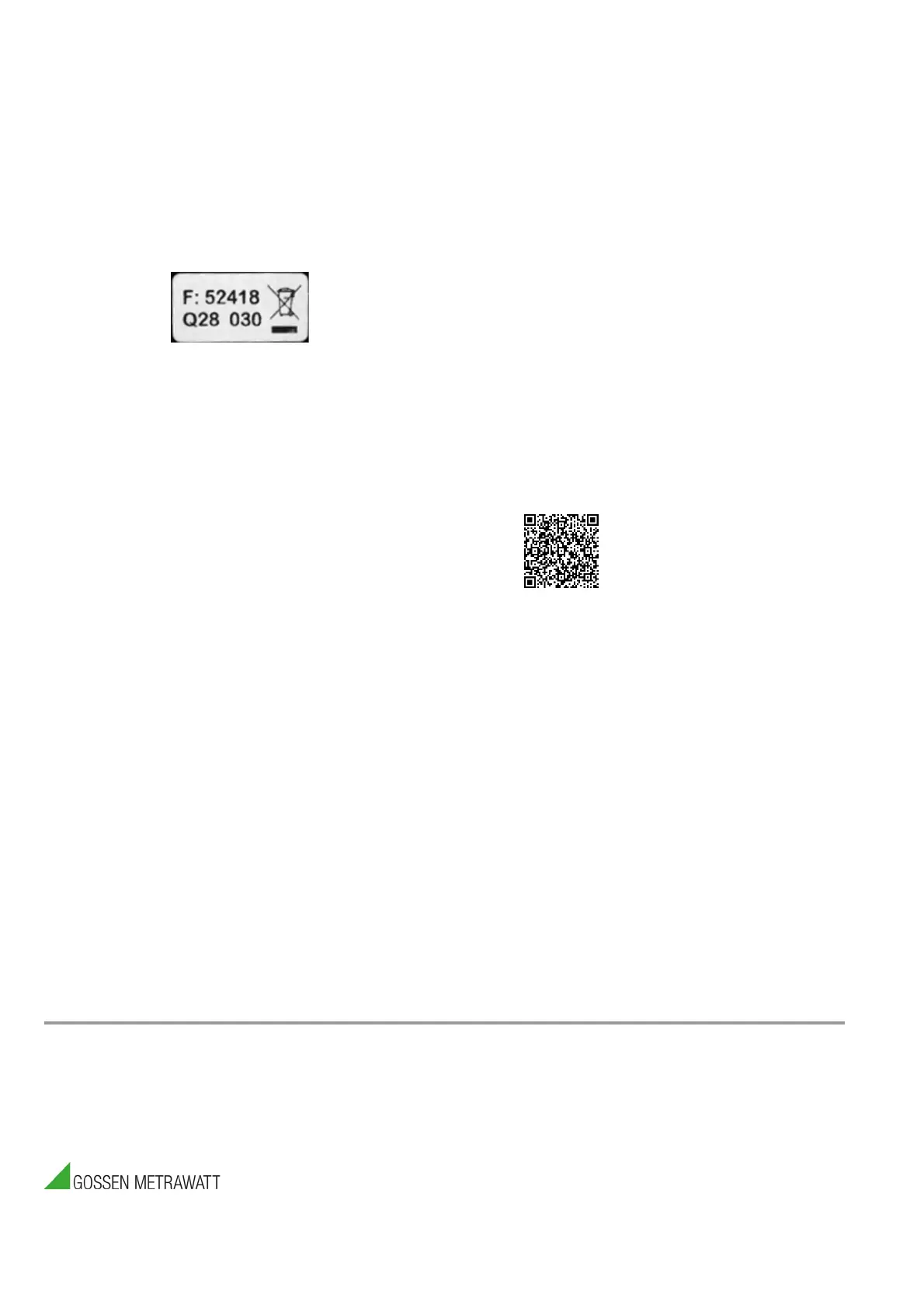

Beispiel F: 52418: die 1. Ziffer des Fertigungsdatums steht für den

Wochentag, die beiden Folgenden für die Kalenderwoche und die

zwei letzten für das Jahr, hier also Tag 5 in KW 24 in 2018.

Beispiel Q28 030: Q28 ist eine personenbezogene Prüfnummer und

die folgende 3-stellige Zahl eine fortlaufende Seriennummer.

7 Kontakt, Support und Service

Gossen Metrawatt GmbH erreichen Sie direkt und unkompliziert,

wir haben eine Nummer für alles! Ob Support, Schulung oder

individuelle Anfrage, hier beantworten wir jedes Anliegen:

Sie bevorzugen Support per E-Mail?

Für Reparaturen, Ersatzteile und Kalibrierungen1) wenden Sie sich

bitte an die GMC-I Service GmbH:

+49 911 8602-0

Montag – Donnerstag:

Freitag:

08:00 Uhr – 16:00 Uhr

08:00 Uhr – 14:00 Uhr

auch per E-Mail erreichbar:

info@gossenmetrawatt.com

Mess- und Prüftechnik:

support@gossenmetrawatt.com

Industrielle Messtechnik:

support.industrie@gossenmetrawatt.com

1) DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025.

Bei der Deutschen Akkreditierungsstelle GmbH unter der Nummer D-K-15080-01-

01 akkreditiert.

+49 911 817718-0 Beuthener Straße 41

90471 Nürnberg

Deutschland

service@gossenmetrawatt.com

www.gmci-service.com

ABMA

Leakage Current Measuring Adapter 3-447-029-15

3/6.22

Operating Instructions

Gossen Metrawatt GmbH 3

1 Applications

The ABMA leakage current measuring adapter (article number

Z237A) serves as an attachment for TRMS multimeters for the

measurement of touch voltage per VDE 100-710 (replaces

DIN VDE 0107, passage 10), and for the measurement of contin-

uously flowing leakage current and patient auxiliary current per

DIN EN 62353:2014 and IEC 60601-1:2005/A1:2012 (Medical

electrical equipment – Part 1: General requirements for basic

safety and essential performance).

2 Safety Precautions

The leakage current measuring adapter includes a measuring

device in accordance with DIN EN 62353 (VDE 0751-1):2015-10,

figure C1. It may only be used for its intended purpose!

➭Observe permissible values for continuously flowing leakage

current and patient auxiliary current.

➭Check the adapter for correct functioning before beginning

and after finishing measurement, for example by measuring

ohmic input and output resistance:

Input resistance 1 k 1.0% + PTC 75 

Output resistance 10 k, with open input: 11 k at the

output terminals

Measuring shunt 1 k 1.0%

Due to its mechanical layout, this adapter is not equipped with a

fuse. Overload protection is implemented by means of a PTC ele-

ment which additionally reduces the flow of leakage current in the

event of a measuring point with low impedance. The impedance

of the device under test should be greater than 30 k. When

overload protection is triggered, it’s reset automatically after dis-

connection from the input circuit. Allow the adapter to cool down

for 1 to 2 minutes in the de-energized state to this end.

Attention!

In any case, avoid applying 230 V mains power or larger

voltages to the input sockets.

Although the safety of the user and downstream measuring

technology is assured in any case, this may nevertheless

result in impairment of the adapter’s accuracy or in damage

to the adapter.

Meanings of Symbols on the Instrument

Warning concerning a point of danger

(attention, observe documentation!)

European conformity marking

CAT III 300 V Measuring category III device

This device may not be disposed of with the trash. Further

information regarding the WEEE mark can be accessed

on the Internet by entering the search term ’WEEE’ at

www.gossenmetrawatt.com

3 Measuring Instrument Requirements

You’ll need a measuring instrument that’s capable of measuring

TRMS values for direct and alternating voltages of up to 50 V. The

lowest measuring range should have a resolution of at least

0.1 mV, so that the smallest permissible values for leakage cur-

rent and patient auxiliary current, namely 10 μA (per

DIN EN 60601-1 VDE 0750-1:2013-12), can still be detected with

adequate accuracy. A measuring current of 10 μA corresponds to

a display value of 10 mV.

Distance between the measuring instrument’s input sockets

should demonstrate the standardized value of 19 mm in order to

ensure that the leakage current measuring adapter can be readily

plugged in.

TRMS multimeters from GOSSEN METRAWATT are suitable for

use as measuring instruments.

4 Inspecting the Leakage Current Measuring Adapter

Independent of periodic calibrations, the leakage current measur-

ing adapter should be inspected under the following circum-

stances:

• after long periods of storage under unfavourable conditions,

• after overstressing of the adapter or operation beyond its

specifications,

• if malfunction of the adapter is suspected (for example, if no

voltage or inexplicably high voltages are indicated).

You can easily perform this inspection yourself by means of a mul-

timeter with resistance measuring range. Please proceed as fol-

lows:

➭Connect the leakage current measuring adapter directly with

the resistance measurement sockets of your multimeter and

measure the ohmic resistance. It should amount to 11.0 k

1%, plus the measuring uncertainty of your multimeter, if ap-

plicable. In this case, no device may be connected to the

input terminals of the leakage current measuring adapter.

➭Unplug the leakage current measuring adapter afterwards and

connect the test cables with the resistance measurement

sockets of your multimeter. Plug the test probes into the input

terminals of the leakage current measuring adapter. The dis-

play value should range between 1.0 k and 1.15 k.

If both measurements have been completed successfully, you

can use the leakage current measuring adapter for your measur-

ing tasks. If not, further use is not permissible.

5 Technical Data

Input

Input current 0 … 50 mA AC, DC

Measuring shunt 1 k 1.0%

Overload protection PTC

Max. input current 150 mA AC, DC

Output

Output voltage 0 … 50 V (1 V/mA) AC, DC

Output resistance 10 k

Frequency response Per EN 60601-1

Temperature

Ambient temperature

0 … +40 C

Storage temperature –25 … + 70 C

DMM

Measuring

Input

PTC 75 , 250 V

1 k, 1%

10 k

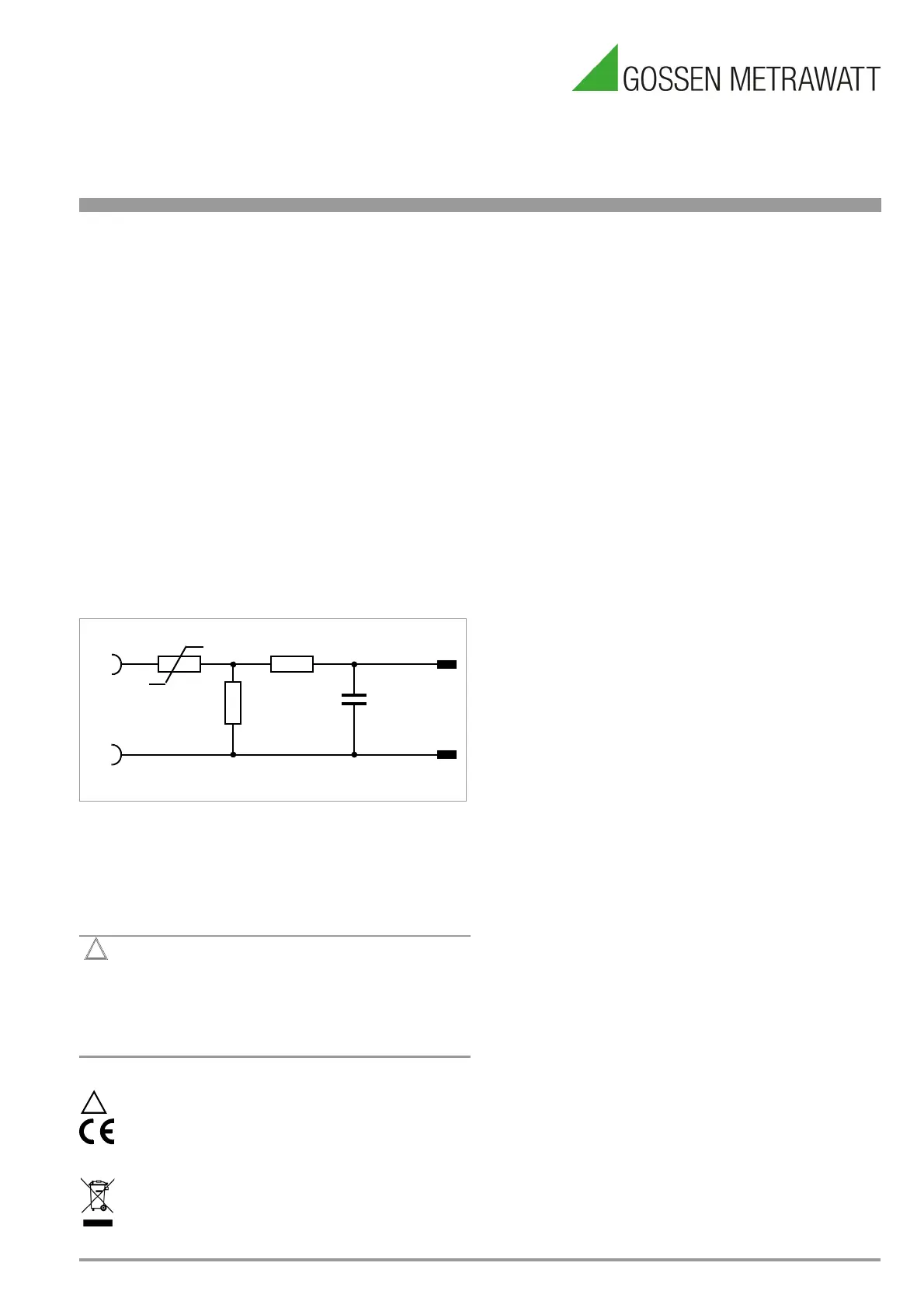

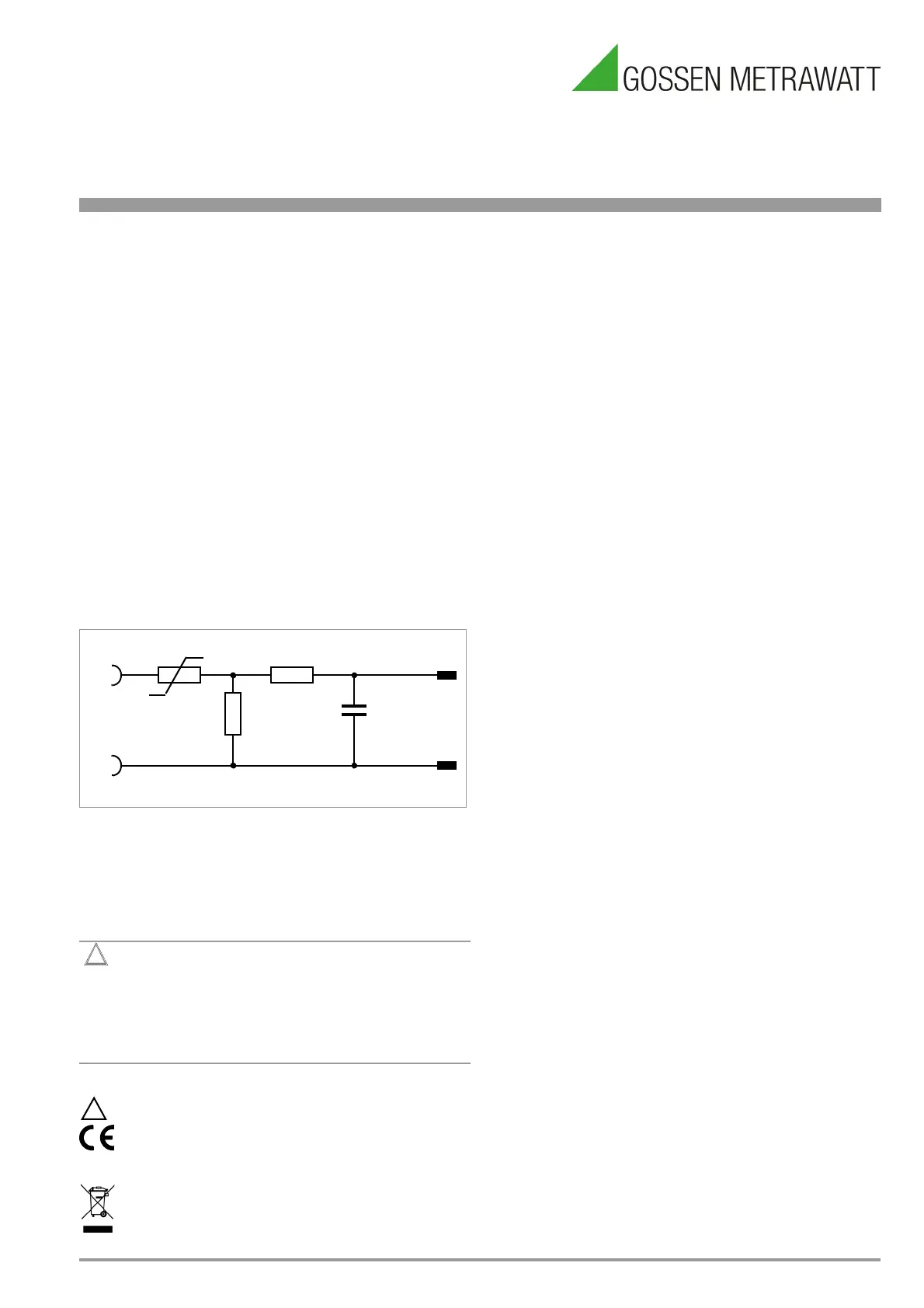

Figure 1: Measuring circuit

15 nF

250 V DC

160 V AC

Specyfikacje produktu

Marka:	Gossen Metrawatt
Kategoria:	Sprzęt pomiarowy
Model:	ABMA

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Gossen Metrawatt ABMA, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje Sprzęt pomiarowy Gossen Metrawatt

Gossen Metrawatt SECULIFE ST M693A Instrukcja

8 Października 2024

Gossen Metrawatt METRALINE VT SENSE M611K Instrukcja

8 Października 2024

Gossen Metrawatt METRAOHM 10 Instrukcja

4 Października 2024

Gossen Metrawatt METRAHIT CAL Instrukcja

4 Października 2024

Gossen Metrawatt PROFITEST PV Instrukcja

3 Października 2024

Gossen Metrawatt METRAPhase 1 Instrukcja

3 Października 2024

Gossen Metrawatt SECUTEST 21F Instrukcja

3 Października 2024

Gossen Metrawatt SECULOAD-N Instrukcja

3 Października 2024

Gossen Metrawatt SecuLife IM Instrukcja

3 Października 2024

Gossen Metrawatt METRALINE PAT Instrukcja

3 Października 2024

Instrukcje Sprzęt pomiarowy

Najnowsze instrukcje dla Sprzęt pomiarowy

Stamos S-LS-28 Instrukcja

15 Października 2024

Stamos S-LS-86 Instrukcja

15 Października 2024

Stamos S-LS-61 Instrukcja

15 Października 2024

Stamos S-LS-81 Instrukcja

15 Października 2024

Stamos S-LS-84 Instrukcja

15 Października 2024

Stamos S-LS-74 Instrukcja

15 Października 2024

Stamos S-LS-76 Instrukcja

15 Października 2024

Stamos S-LS-42 Instrukcja

15 Października 2024

Stamos S-LS-75 Instrukcja

15 Października 2024

Stamos S-LS-35 Instrukcja

15 Października 2024
