Strona 1/8

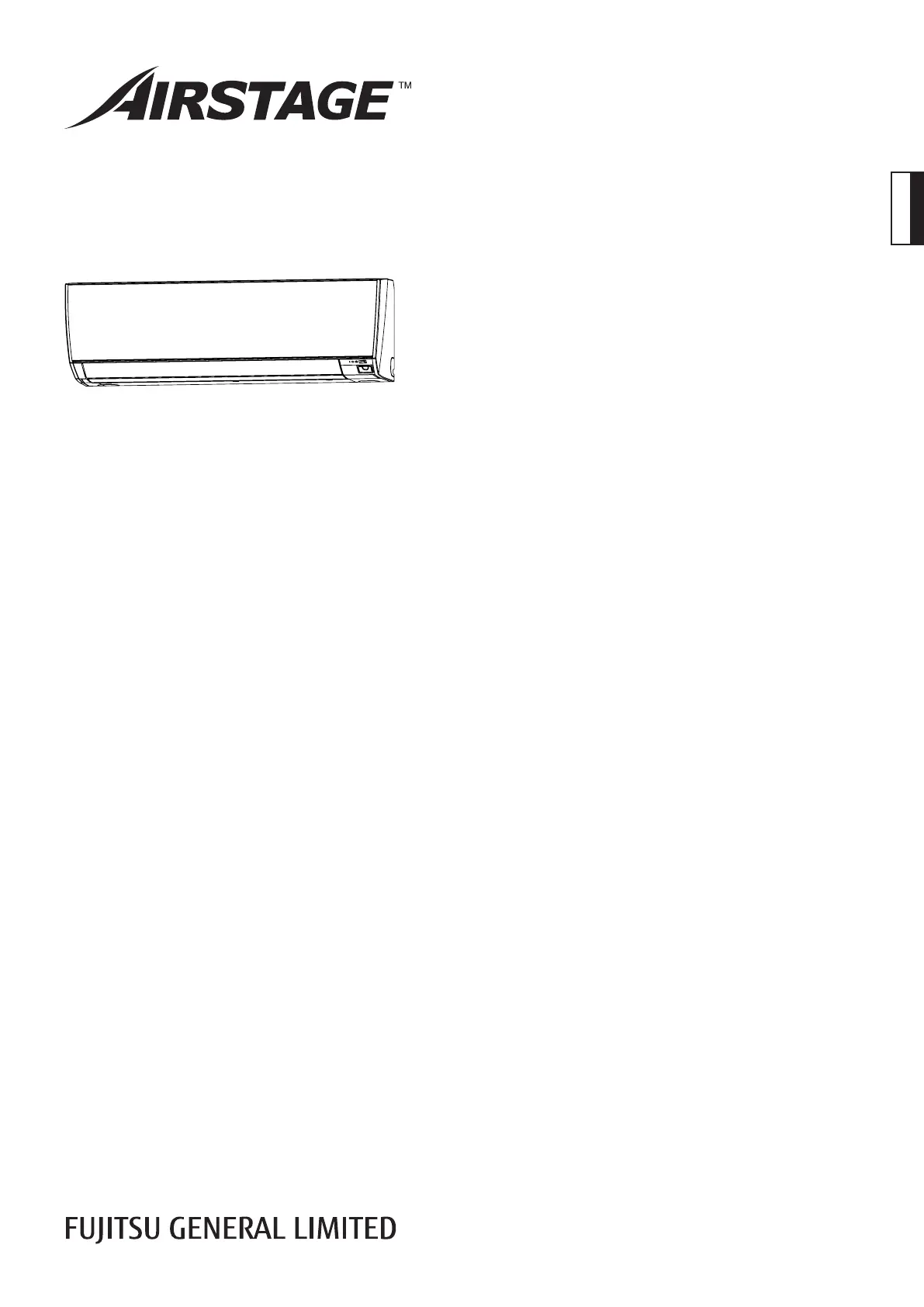

ONDERDEELNr. 9377772428-02
Nederlands
GEBRUIKERSHANDLEIDING
BINNENEENHEID (Muurmodel)
Bewaar deze handleiding voor toekomstig gebruik.
Raadpleeg het typeplaatje voor het serienum-
mer, productie jaar en maand.
GEMAAKT IN P.R.C.
EEV model binnenshuis
AS*A004GCGH
AS*A007GCGH
AS*A009GCGH
AS*A012GCGH
AS*A014GCGH
EEV model buitenshuis
AS*E004GCEH
AS*E007GCEH
AS*E009GCEH
AS*E012GCEH
AS*E014GCEH
Nl-1
●Giet geen water of een schoonmaakmiddel direct op het apparaat en
maak het apparaat niet met deze middelen schoon.
●Zorg dat de airconditioner niet in direct contact met water komt.
●Bedien de airconditioner niet als uw handen nat zijn.
●Controleer de installatiestand op schade.
● Gebruik het apparaat alleen met de luchtlters geïnstalleerd.
●Drink geen water dat door de airconditioner wordt afgevoerd.
●Oefen geen hevige druk uit op de lamellen van de radiator.
●Gebruik geen ontvlambare gassen in de buurt van de airconditioner.
●Raak de leidingen tijdens de werking van het apparaat niet aan.
●Controleer dat de afstand tussen elektrische apparaten en de binnen-
eenheid en de buiteneenheid ten minstens 1 m is.
●Dit apparaat is niet bestemd voor personen (waaronder kinderen) met
beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek
hebben aan ervaring en kennis, tenzij ze onder toezicht staan of
instructies hebben gekregen omtrent het gebruik van het apparaat door
een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht
over kinderen zodat ze niet met het apparaat spelen.
OPMERKING:
Als u de bedrijfsstand in het warmteterugwinningssysteem wijzigt, kan
het enige tijd duren voordat het apparaat opnieuw gebruiksklaar is. Dit
is geen fout.
VOORZORGSMAATREGELEN BIJ INSTALLATIE
OPGELET
●Probeer niet om deze airconditioner eigenhandig te installeren.
●Dit apparaat bevat geen onderdelen die door de gebruiker gerepareerd
kunnen worden.
Raadpleeg altijd een erkende vakman als reparatie nodig is.
●Als u het apparaat in een andere ruimte wilt installeren, raadpleeg een
erkende vakman om het apparaat te ontkoppelen en te installeren.
●Het apparaat moet worden geaard.
●Zorg dat de afvoerwerkzaamheden voor de uitlaat juist zijn uitge-
voerd.
●Installeer de airconditioner niet in de buurt van een open haard of
ander verwarmingstoestel.
●Houd kinderen uit de buurt wanneer u een binnen- of buiteneenheid
installeert.
BESCHRIJVING VAN DE ONDERDELEN
(1)
(12)
(13)
(14)
(2)
(3)
(4)
(10)
(5)
(6)
(7)
(8)
(9)
(11)
VEILIGHEIDSMAATREGELEN
●Voordat u het apparaat gebruikt, lees deze “VOORZORGSMAATRE-
GELEN” grondig door en bedien dit apparaat op de juiste manier.
●Alle aanwijzingen in deze sectie zorgen voor een veiliger gebruik van
het apparaat, leef ze aldus altijd na.
●“WAARSCHUWING” en “OPGELET” hebben in deze aanwijzingen de
volgende betekenis:
WAARSCHUWING
Deze markering geeft procedures aan die
indien ze verkeerd worden uitgevoerd, kun-
nen leiden tot ernstig letsel of de dood van de
gebruiker.
OPGELET
Deze markering geeft procedures aan die
indien ze verkeerd worden uitgevoerd, kunnen
leiden tot persoonlijk letsel van de gebruiker of
schade aan eigendommen.
VOORZORGSMAATREGELEN BIJ GEBRUIK
WAARSCHUWING
●
Stel uzelf niet langdurig bloot aan de directe wind van de airconditioner.
●
Steek geen vingers of voorwerpen in de uitlaatpoort of de inlaatroosters.
●Uitgezonderd bij een NOODGEVAL, schakel de hoofd- of subschake-
laar van de binnenapparaten tijdens de werking nooit uit. Dit leidt tot
een storing van de compressor en het lekken van water.
Stop eerst het binnenapparaat met behulp van de bedieningseenheid,
omzetter of extern invoerapparaat en schakel dan pas de schakelaar uit.
Bedien het apparaat altijd via de bedieningseenheid, omzetter of
extern invoerapparaat.
●Als het snoer van dit apparaat beschadigd is, laat het alleen vervangen
door een erkende vakman. Speciaal gereedschap en een speciek
snoer zijn vereist.
●Als er koelmiddel lekt, doof eventuele vlammen, lucht de kamer en
neem contact op met een erkende vakman.
OPGELET
●Zorg altijd voor voldoende ventilatie tijdens gebruik.
●Niet te gebruiken voor toepassingen met opslag van voedsel, precisie-
apparatuur of kunstwerken.
●
Plaats geen dieren of planten in de directe luchtstroom van het apparaat.
●
Richt de luchtstroom niet naar open haarden of verwarmingstoestellen.
●Let er op dat de inlaat- en uitlaatpoort nooit mogen worden geblok-
keerd of afgedekt.
●Klim niet op of plaats geen voorwerpen op de airconditioner.
●Plaats geen bloemenvazen of andere houders met water op de aircon-
ditioner.
●Hang geen voorwerpen aan het binnenapparaat.
●Plaats geen voorwerpen onder het binnenapparaat die niet nat mogen
worden.
●Schakel de elektrische schakelaar altijd uit voordat u de airconditioner
of luchtlter schoonmaakt.
GEBRUIKERSHANDLEIDING
ONDERDEELNr. 9377772428-02
VRF-systeem binneneenheid (Muurmodel)
INHOUD
VEILIGHEIDSMAATREGELEN 1 ..............................................................
BESCHRIJVING VAN DE ONDERDELEN............................................. 1
MANUAL AUTO WERKING 2 ...................................................................
LUCHTSTROOM RICHTING 2 .................................................................
MENSELIJKE SENSOR 2 .........................................................................
GEBRUIKSTIPS 3 .....................................................................................
REINIGING EN ONDERHOUD 3 ..............................................................
PROBLEEMOPLOSSING 5 ......................................................................
SPECIFICATIES..................................................................................... 6
Nl-2
(1) Inlaatrooster
(2) MANUAL AUTO knop: Dit wordt gebruikt om te bedienen wanneer
de afstandsbediening niet beschikbaar is.
(3) Voorpaneel
(4) Menselijke sensor
(5) Verticale luchtstroom richtingslamellen
(6) Stroomomvormer
(7) Afstandsbediening signaalontvanger: Dit is de plek waar de signa-
len van de afstandsbediening worden ontvangen.
(8) FILTER-controlelampje (rood): Het lampje gaat branden als het
lter vuil is geworden. Raadpleeg voor het reinigen van het lter
“REINIGING EN ONDERHOUD”. Het lampje gaat uit wanneer de
RESET-knop wordt ingedrukt na het reinigen.
(9) TIMER-controlelampje (oranje): Het gaat branden wanneer de
timer werkt.
(10) OPERATION-controlelampje (groen): Het gaat branden wanneer
het in gebruik is.
(11) Afvoerslang
(12) Luchtreinigingslter
(13) Luchtlter
(14) Horizontale luchtstoom richtingslamellen (achter de Verticale lucht-
stroom richtingslamellen)
Bedieningseenheid (optioneel)
Types van afstandsbediening:
●Draadloze afstandsbediening
●Bedrade afstandsbediening
●Eenvoudige afstandsbediening
Voor de juiste bediening, raadpleeg de gebruikershandleiding van elk
apparaat.
MANUAL AUTO WERKING
Gebruik de MANUAL AUTO werking in geval de afstandsbediening kwijt
of niet voorhanden is.
OPGELET
Druk niet met uw natte handen of een scherp voorwerp op de knop MA-
NUAL AUTO, dit kan een elektrische schok of storing veroorzaken.
Werking starten
Druk op de knop MANUAL AUTO op het bedie-
ningspaneel.
De werking kan met de volgende instelling ingesteld worden.
Bedrijfsstand AUTO:
Wanneer de stand Auto kiezen niet mogelijk
is, werkt het apparaat in dezelfde stand als de
andere binneneenheid in hetzelfde systeem.
(Wanneer de andere binneneenheid in hetzelfde
systeem niet werkt, dan werkt de airconditioner
in de koelstand.)
Ventilatorsnelheid AUTO
Temperatuurinstel-
ling
23 °C
Werking stoppen
Druk op de knop MANUAL AUTO op het bedie-
ningspaneel.
LUCHTSTROOM RICHTING
Verticale luchtstroom richting
De verticale windrich-
ting kan worden gere-
geld met de afstandsbe-
diening.
Koelen en drogen Verwarmen
1
2
3
4
1
2
3
4
Horizontale luchtstroom richting
De horizontale
luchtstroom richting
kan handmatig wor-
den ingesteld door
het aanpassen van
de rechter-linker
lamellen.
Knop (2 plaatsen) Lamellen
Knop
MENSELIJKE SENSOR
Over de menselijke sensor
De menselijke sensor detecteert of er mensen in de ruimte zijn door naar
beweging door mensen in de ruimte te zoeken.
Instellingen van de Menselijke sensor kunnen worden uitgevoerd met
de afstandsbedieningnsor. Raadpleeg de bedieningshandleiding van de
afstandsbediening.
●UTY-RNR*Z* (bedrade afstandsbediening)
Over de Auto opslaan bewerking
Indien iemand de kamer binnengaat tijdens de ingestelde tijd (15, 30, 60,
90, 120, 180 minuten) wordt ingestelde temperatuur wordt automatisch
bediend.
(Als iemand de ruimte weer betreedt zal de menselijke sensor dit detec-
teren en automatisch de originele instellingen weer aannemen.)
Over de Automatische uit-bewerking
Indien iemand de kamer binnengaat tijdens de ingestelde tijd (1 tot 24
uur met tussenpozen van 1 uur)wordt ingestelde temperatuur wordt
automatisch bediend.
OPMERKINGEN:
● Teneinde de werking te herstarten, drukt u op de [On/O󰀨] knop van de
afstandsbediening.
●De Auto uit-bewerking mag niet worden bediend, zelf als niemand in
de kamer is. De sensor kan mogelijk incorrect mensen detecteren, zelf
indien er zich nog iemand in de kamer bevindt.
Toepassingsbereik
Verticale hoek 90° (zij-aanzicht) Horizontale hoek 100°
(bovenaanzicht)
90°
7 m
50° 50°
7 m
