Strona 1/2

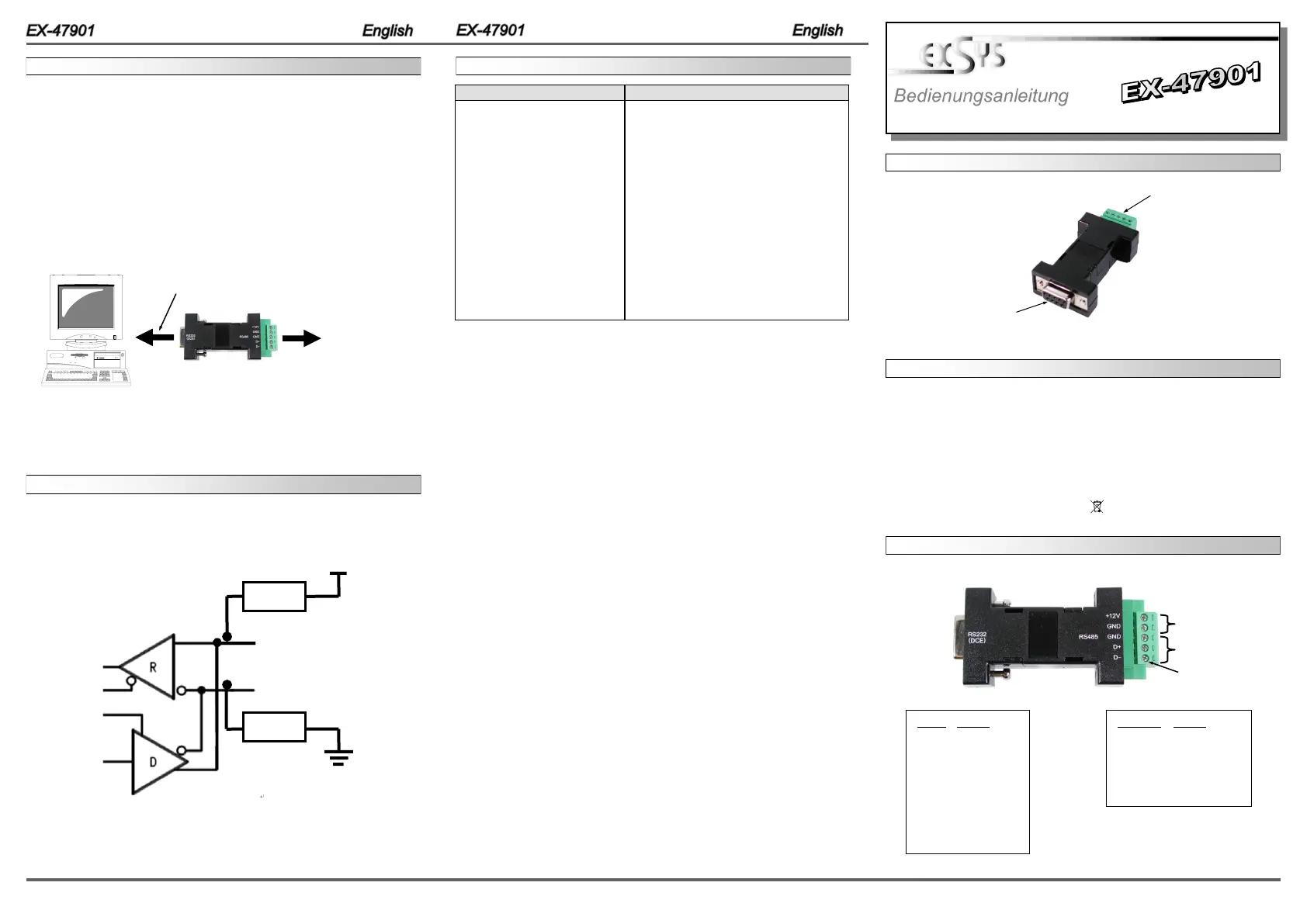

HARDWARE INSTALLATION:
6 5
EXEXEX-
-
-479014790147901
EnglishEnglishEnglish
EXEXEX-
-
-479014790147901
EnglishEnglishEnglish
1
Die EX-47901 ist ein RS-232 zu RS-485 Konverter für PC, Workstation oder Server. Die EX-
47901 stellt einen RS-485 Half-Duplex Ausgang zur Verfügung. Die DB9-Buschs (DCE) wird
direkt auf den RS-232 Port Ihres PC‘s eingesteckt. Der benötigte Strom wird vom Standard RS-
232 Signal bezogen. Sollte aber das RS-232 Kabel zu lang sein oder es steht keine Handshake
Leitung zur Verfügung, besteht die Möglichkeit extern 12V DC an dem Terminal Block (RS-
485seitig) anzuschließen.
BESCHREIBUNG & TECHNISCHE DATEN:
AUFBAU:
Kompatibilität: RS-232
Betriebs Systeme: Betriebssystem unabhängig
Anschlüsse: 1x 9 Pin RS-232 (DCE), 1x 5 Pin Terminal Block RS-485
Lieferumfang: EX-47901, Anleitung
Zertifikate: / FCC / RoHS / WEEE DE97424562 / WHQL
SPECIFICATIONS:
TERMINATOR CONFIGURATION:
ANSCHLÜSSE:
There 2 internal built-in terminators configured as the following diagram:
Since this converter supports RS-232 port-powered feature, most of the cases you don’t need
to connect any external AC power adapter on it. The internal circuits of the converter will con-
vert the power from the RS-232 signals. However, in the following cases you may need a +12V
DC power on its 5-pin Terminal Blocks.
•
If the RS-232 cable is too long and unable to provide enough power
•
Your RS-232 only provides 3 wires (TXD, RXD, GND) RS-232 signals, then the power of its
RS-232 port is not enough
1. Use static electricity discharge precautions.
Remove possible static discharge potential from any objects that the converter may come in
contact with before installation. This can be accomplished by touching a bare metal chassis
rail after you have turned off the power.
2. Locate an unused RS-232 port (with DB9 male connector, configured as DTE), insert the
DB9 female connector of the converter on it
9 Pin D-SUB RS-232 Buchse
(als DCE konfiguriert)
5 Pin Terminal Block
RS-485 Anschluss
BedienungsanleitungBedienungsanleitung
Vers. 1.0 / 15.02.12
RS-232:
DB9 Buchse RS-485: 5 Pin
Terminal Block
Pin 1
Optional +12V DC
Stromeingang
DB9F Signal
1 DCD (OUT)
2 TXD (OUT)
3 RXD (IN)
4 DTR (IN)
5 GND
6 DSR (OUT)
7 RTS (IN)
8 CTS (OUT)
9 GND
5-pin TB Signal
1 D- (DATA-)
2 D+ (DATA+)
3 GND
4 GND
5 +12V (Input)
To RS-485 Device
To RS-232 Port
3. Connect the RS-485 cable from the converter’s Terminal Block connector to the RS-485
devices. The converter only supports RS-485 2-wire half duplex operation, please connect
the wires according to the silk printing next to the Terminal Block connector pins.
4.7K Ω
+5V
4.7K Ω
DATA+
DATA-
Type Specifications
RS-232 Connector:
RS-485 Connector:
RS-232 Signals:
RS-485 Signals:
Baud Rate
Power Requirement
Operating Temperature
Operating Humidity
Storage Temperature
DB9 Female (DEC)
5-pin Terminal Blocks (Screw-lock type)
TXD, RXD
RTS and CTS are tied together
DTR, DSR and DCD are tied together
DATA+, DATA- and GND
Half-duplex mode only
115.2Kbps
5V/35mA (typ.)
0 to 55°C (32 to 132°F)
5 to 95% RH
-20 to 85°C (-4 to 185°F)
2 3
EXEXEX-
-
-479014790147901
DeutschDeutschDeutsch
EXEXEX-
-
-479014790147901
DeutschDeutschDeutsch
Thank you for purchasing this Port-Powered RS-232 to RS-485 Converter. It is designed for
your PC, workstation, thin client, or server to provide instant half-duplex RS-485 serial port
expansion via the standard RS-232 port. It provides a DB9 female connector (DCE) that can be
connected directly to your PC’s RS-232 port. Its advanced power circuits can get the power
from the standard RS-232 signals. However, in case the RS-232 cable is too long, or no hand-
shake lines are available, an external 12V DC power source can be applied to its terminal block
power input pins.
DESCRIPTION & TECNICAL INFORMATION:
Compatibility: RS-232
Operating system: All operating system are supported
Connections: 1x 9-pin RS-232 (DCE), 1x 5-pin Terminal Block RS-485
Extent of delivery: EX-47901, Manual
Certificates: / FCC / RoHS / WEEE DE97424562 / WHQL
LAYOUT:
CONNECTORS:
SPEZIFIKATIONEN: HARDWARE INSTALLATION :
4
Da die EX-47901 die RS-232 Power Eigenschaft unterstützt, benötigen Sie in den meisten
Fällen kein zusätzliches Netzteil. Mit der internen Stromschaltung nimmt die EX-47901 den
benötigten Strom von dem RS-232 Signal. In den nachfolgenden Punkten benötigen Sie aber
zusätzlichen Strom. Die +12V DC können an den 5 poligen Terminal Block angeschlossen
werden.
•
Wenn das RS-232 Kabel zu lang ist und das Signal nicht genügend Strom liefert.
•
Ihre RS-232 Schnittstelle unterstützt nur 3 Draht (TXD, RXD und GND) Signale, dann
haben Sie auch nicht genügend Strom.
1. Zur Vorsichtsmaßnahme machen Sie vor der Installation eine elektrostatische Entladun-
gen. Entfernen Sie eine mögliche potenzielle statische Entladungen von Ihrem Geräte,
indem Sie nach einschalten des Gerätes sich an einem blanken metallischen Gehäuse
entladen.
2. Suchen Sie einen freien RS-232 Anschluss (mit DB9 Stecker, konfiguriert als DTE) und
stecken Sie die DB9 Buchse der EX-47901 ein.
9-pin female DSUB RS-232
Connector (configured as DCE)
5 pin Terminal Block RS-485
Connector
User ManualUser Manual
Vers. 1.0 / 15.02.12
Zum RS-485 Gerät
Zum RS-232 Port
3. Zum anschließen des RS-485 Anschlusses, schließen Sie das RS-485 Kabel an den 5 Pol
Terminal Block an. Der Konverter unterstützt nur RS-485 mit 2-Draht Half-Duplex Betrieb.
Bitte schließen Sie das Kabel gemäß der Beschriftung auf der EX-47901.
KONFIGURATION TERMINATOR:
4.7K Ω
+5V
4.7K Ω
DATA+
DATA-
Es hat zwei interne Terminatoren die konfiguriert werden wie auf der nachfolgenden Zeichnung:
Typ Spezifikationen
RS-232 Anschluss:
RS-485 Anschluss:
RS-232 Signale:
RS-485 Signale:
Baud Rate:
Benötigter Strom:
Betriebs Temperatur
Betriebs Feuchtigkeit
Lager Temperatur
DB9 Buchse (DEC)
5 Pin Terminal Blocks (Schraubbar)
TXD, RXD
RTS und CTS sind miteinander verbunden
DTR, DSR und DCD sind miteinander verbunden
DATA+, DATA– und GND
Nur Half-duplex Mode
115.2Kbps
5V/35mA (typ.)
0 bis 55°C (32 bis 132°F)
5 bis 95% RH
-20 bis 85°C (-4 bis 185°F)
RS-232:
DB9F RS-485: 5 Pin
Terminal Blocks
Pin 1
Optional +12V DC
Power input
DB9F Signal
1 DCD (OUT)
2 TXD (OUT)
3 RXD (IN)
4 DTR (IN)
5 GND
6 DSR (OUT)
7 RTS (IN)
8 CTS (OUT)
9 GND
5-pin TB Signal
1 D- (DATA-)
2 D+ (DATA+)
3 GND
4 GND
5 +12V (Input)
