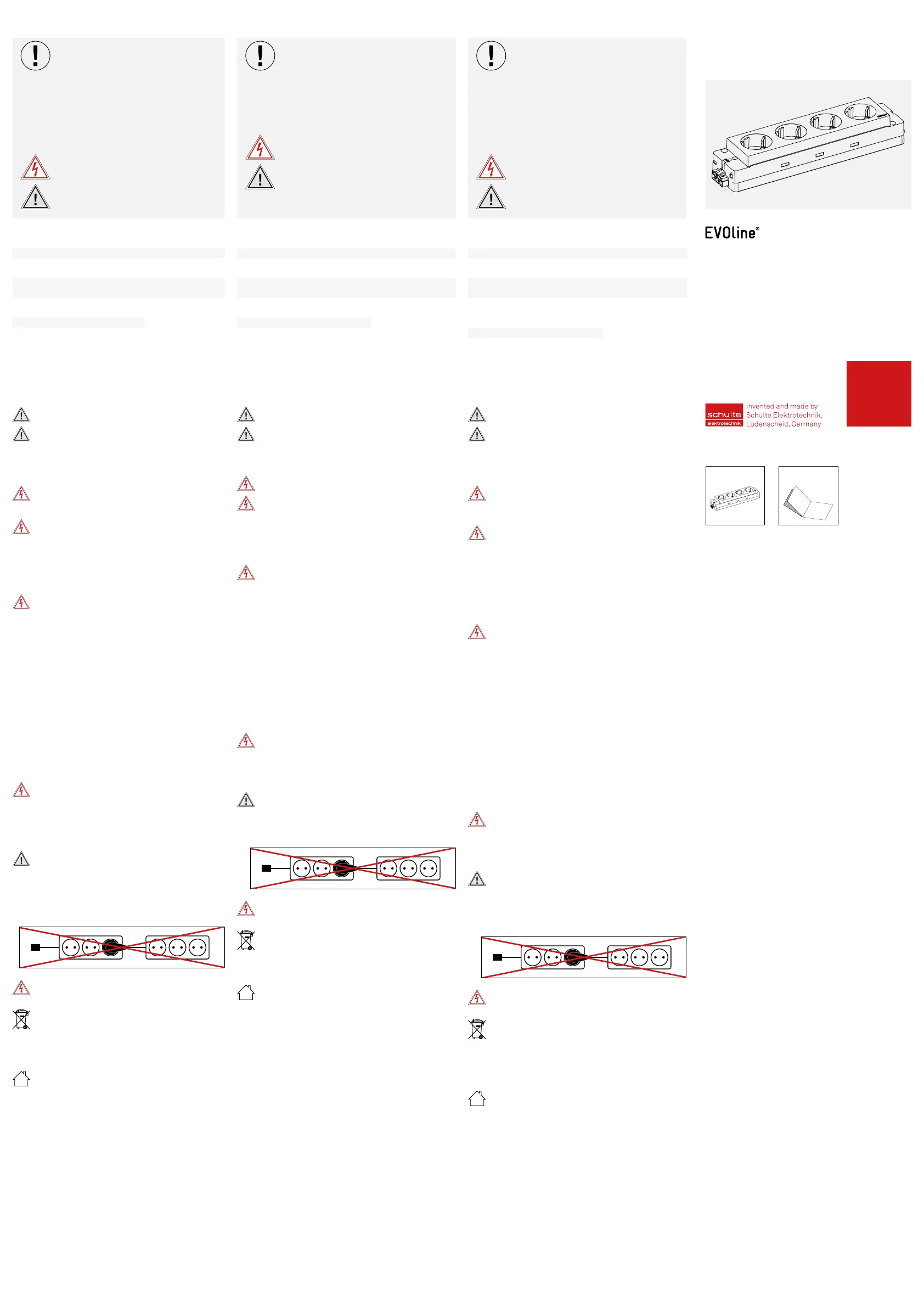

Strona 1/2
Vor Installation und Gebrauch
sorgfältig lesen!
Bewahren Sie diese Anleitung für späteres
Nachlesen auf.
Wenn Sie das Produkt weiterverarbeiten,
legen Sie diese Anleitung Ihrem Produkt bei.
Symbolerklärung
Gefahr des elektrischen Schlages
Sicherheitshinweis/Warnhinweis
Read before installation and usage!
Keep this manual for future reference.
If you install this product include this manual.
Denition of symbols
Danger of electric shock
Safety advice/Warning
Lire attentivement avant l‘installation et
l‘utilisation !
Conservez ce manuel pour référence future.
Si vous continuez à utiliser le produit,
veuillez joindre ces instructions à votre
produit.
Explication des symboles
Danger de choc électrique
Consigne de sécurité/avertissement
de deutsch en english fr français
Bedienungs- und Montageanleitung
Operating and assembly instructions
Instructions d‘utilisation et d‘installation
Schulte Elektrotechnik GmbH & Co. KG
Jüngerstraße 21
D-58515 Lüdenscheid
Telefon +49 23 51 / 94 81-0
Telefax +49 23 51 / 4 26 58
Email info@schulte.com
www.evoline.com
Lieferumfang | Box Contents | Contenu de la livraison
Stand 9/2019
Technische
Änderungen
vorbehalten
4040 1870 0001
EVOline® Express Typ 910
Funktions- und Anwendungsbereich
EVOline Express Typ 910 ist eine über Steckverbinder kaska-
dierbare Mehrfachsteckdose für den Innenberiech.
Das Produkt darf nicht abgedeckt werden.
Keine heißen Gegenstände, z.B. Töpfe, auf das Produkt ab-
stellen.
Hinweis
Installation nur durch Personen mit einschlägigen elektro-
technischen Kenntnissen und Erfahrungen!*)
Durch eine unsachgemäße Installation gefährden Sie
- Ihr eigenes Leben;
- das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere
Sachschäden, z.B. durch Brand. Es droht für Sie die persön-
liche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*) Für die Installation sind insbesondere folgende
Fachkenntnisse erforderlich:
- Die anzuwendenden „5 Sicherheitsregeln“:
Freischalten; gegen Wiedereinschalten sichern; Spannungs-
freiheit feststellen; Erden und Kurzschließen; benachbarte,
unter Spannung stehende Teile abdecken oder abschranken;
- Auswahl des geeigneten Werkzeuges, der Messgeräte und
ggf. der persönlichen Schutzausrüstung;
- Auswertung der Messergebnisse;
- Auswahl des Elektro-Installationsmaterials zur Sicherstel-
lung der Abschaltbedingungen
- IP-Schutzarten;
- Einbau des Elektroinstallationsmaterials;
- Art des Versorgungsnetzes (TN-System, IT-System, TT-Sys-
tem) und die daraus folgenden Anschlussbedingungen;
- (klassische Nullung, Schutzerdung, erforderliche Zusatz-
maßnahmen, etc.).
Jegliche Modikation des Produkts ist verboten und führt
zum Verlust der Gewährleistungsansprüche. Es besteht die
Gefahr eines elektrischen Schlages oder auch Brandgefahr!
Funktionsbeschreibung. Vor Gebrauch beachten:
Beachten Sie die Installationsart!
Mehrere elektrische Produkte dürfen nur hintereinander
geschaltet werden, wenn sie in die feste Installation integriert
werden. Die Verwendung der Steckdosen auf der Oberseite
des Prols ist für das Hintereinanderschalten weiterer Steck-
dosen nicht gestattet.
Steckdosen mit Schalter sind nur bei getrenntem
Anschlusskabel spannungsfrei.
Elektronische Altgeräte sind Wertstoffe und gehören nicht in
den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so
entsorgen Sie es nach den geltenden gesetzlichen Bestim-
mungen bei den kommunalen Sammelstellen. Eine Entsor-
gung über den Hausmüll ist untersagt.
Das Gerät darf nur in trockenen, geschlossenen Räumen
betrieben werden.
Reinigungshinweis
Zur Reinigung sollte ein leicht feuchtes Tuch, ggf. mit sanftem
Reinigungsmittel, verwendet werden.
Function and application range
EVOline Express Type 910 is a multiple socket for indoor use
that can be cascaded via connectors.
Do not cover
Do not place anything hot, i.e pans on the product.
Note
Must be installed by qualied electrician!*)
Incorrect installation may endanger:
- Life safety of the installer
- Life safety of the enduser and safety of the property.
Incorrect installation may result in personal liability for damage
of property or injury to persons.
Qualied electrician required!
*) For safe installation please ensure the following:
- The „5 safety rules“ to apply: Disconnect mains; Prevent
reconnection; Test for absence of harmful voltages; Ground and
short circuits; Cover or close of nearby live parts;
- Choose proper tools, measuring devices and personal protecti-
ve equipment
- Analyse measured results
- Selection of electrical installation material to ensure
switch-off conditions
- IP protection ratings
- Fitting of electrical installation material;
- Type of the feeding system (TN system, IT system, TT system…)
and the resulting switching conditions.
- (classic zeroing, protective earthing, necessary additional
measures, etc.).
Any modication of the product is prohibited and will void the
warranty. Risk of electric shock or re!
Functional description. Check before use:
Respect the type of installation! Electrical products may only
be daisy-chained if integrated into a xed installation. Normal
power sockets in the prole fascia may not be used for the
connection to further socket rails!
Sockets with switches are only voltage-free if the connection
cable is disconnected.
Electronic equipment is recyclable and should not be disposed
of with household waste. If the device has reached the end of its
life, dispose of at the recycling points in accordance with local
regulations. Disposal with household waste is prohibited.
The device may only be used in a dry, internal environment.
Cleaning Instruction
A moist cloth should be used to clean. If necessary add a gentle
cleaning agent.
Domaine fonctionnel et d‘application
EVOline Express Type 910 est une prise multiple pour l‘intérieur
qui peut être montée en cascade via des connecteurs.
Le produit ne doit pas être recouvert.
Ne placez pas d‘objets chauds, par exemple des pots, sur le
produit.
Notices explicatives
Montage uniquement par des personnes ayant des connaissan-
ces électrotechniques et de l‘expérience dans le domaine de
l‘électrotechnique !*)
Une installation incorrecte peut mettre en danger les éléments
suivants
- Leur propre vie ;
- la vie des utilisateurs du système électrique.
Une installation incorrecte peut entraîner de graves dommages
matériels, par exemple à la suite d‘un incendie. Vous pouvez
être personnellement responsable des dommages corporels et
matériels.
Contactez un électricien !
*) En particulier, les éléments suivants sont nécessaires à
l‘installation Connaissances spécialisées requises :
- Les „5 règles de sécurité“ à appliquer :
Débrancher ; empêcher toute reconnexion ; vérier qu‘il n‘y a
pas de tension ; mettre à la terre et court-circuiter ; couvrir ou
isoler les parties sous tension adjacentes ;
- Choix de l‘outil approprié, de l‘outil des instruments de mesure
et, si nécessaire, des équipements de protection individuelle ;
- Évaluation des résultats des mesures ;
- Choix du matériel d‘installation électrique pour assurer les
conditions d‘arrêt.
- Classes de protection IP ;
- Type de réseau d‘alimentation (système TN, système infor-
matique, système TT) et les conditions de connexion qui en
résultent ;
- mise à zéro classique, mise à la terre de protection, mesures
supplémentaires nécessaires, etc.
Toute modication du produit est interdite et annulera la garan-
tie. Il existe un risque d‘électrocution ou d‘incendie !
Description fonctionnelle. Avant utilisation :
Tenez compte du type d‘installation ! Plusieurs produits électri-
ques ne peuvent être connectés en série que s‘ils sont intégrés
dans l‘installation xe. L‘utilisation des douilles sur le dessus
du prolé n‘est pas autorisée pour le raccordement d‘autres
douilles en série.
Les prises avec interrupteurs ne sont hors tension que lorsque
le câble de raccordement est débranché.
Les déchets électroniques sont recyclables et ne doivent pas
être jetés avec les déchets ménagers. Lorsque l‘appareil a
atteint la n de sa durée de vie utile, il doit être éliminé dans les
points de collecte municipaux conformément à la réglement-
ation en vigueur. L‘élimination par les ordures ménagères est
interdite.
L‘appareil ne doit être utilisé que dans des locaux secs et fer-
més.
Information de nettoyage
Un chiffon légèrement humide doit être utilisé pour le
nettoyage, si nécessaire avec un produit de nettoyage doux.
1× 1×
Technische Daten VDE DKCH B/F UK
Nennspannung VAC 230 230 230 230 230
Nennstrom A 516 1610
13
13
Anschlussleistung Wmax 3.600 2.300 3.600 1.150
2.990
2.990
Schutz
Schutzklasse I
Schutzart IP20
Technical Data VDE DKCH B/F UK
Nominal Voltage VAC 230 230 230 230 230
Nominal Current A 516 1610
13
13
Input Power Wmax 3,600 2,300 3,600 1,150
2,990
2,990
Protection
Protection category I
Protection rating IP20
Données techniques VDE DKCH B/F UK
Tension nominale V
AC 230 230 230 230 230
Courant nominal A 516 1610
13
13
Puissance d‘entrée W 3.600 2.300 3.600 1.150
2.990
2.990
Protection
Degré de protection I
Classe de protection IP20
Die aktuellen Bedienungs- und Montageanleitungen
nden Sie auf unserer Homepage
www.evoline.com/service/downloads.
The current operating and installation instructions can
be found on our homepage
www.evoline.com/service/downloads.
Les instructions d'utilisation et d'installation sont dis-
ponibles sur notre page d'accueil
www.evoline.com/service/downloads.
Maße | Dimensions | Dimensions
Wieland GST18
WAGO Winsta
157 mm
168 ± 1 mm
198 mm
Wieland GST18
WAGO Winsta
208 mm
218,3 ± 1 mm
249 mm
46,2 ± 1 mm
46,2 ± 1 mm
Wieland GST18
WAGO Winsta
107 mm
117,3 ± 1 mm
148 mm
46,2 ± 1 mm
14,5 mm
46 mm
24,5 mm
54 mm
59 mm 4,4 mm
8,4 mm
Anschließen des Netzanschlusskabels | Connecting the Power Supply Cable | Raccordement du câble d‘alimentation électrique
Anschließen weiterer Steckdosen / Geräte | Connecting of further Sockets / Devices
Raccordement d‘autres prises / appareils
Anschließen weiterer Express Typ 910 Steckdosen | Connecting of further Express Type 910 Sockets
Raccordement d‘autres prises Express Type 910
1
1 1
2
2 2
Steckverbindersysteme am Express Typ 910 | Connectors at Express Type 910 | Systèmes de connexion sur Express Type 910
Wieland GST18
Netzanschluss | Power Supply | Alimentation électrique
WAGO WINSTA MIDI
Netzanschluss | Power Supply | Alimentation électrique
Wieland GST18
Stromausgang | Puissance de sortiePower Output |
WAGO WINSTA MIDI
Stromausgang | Puissance de sortiePower Output |
A
III
I
C
IV
II III
B D

Specyfikacje produktu

Marka: EVOline
Kategoria: Niesklasyfikowane
Model: Express Type 910

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z EVOline Express Type 910, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą


Instrukcje Niesklasyfikowane EVOline

EVOline

EVOline Express Type 910 Instrukcja

4 Października 2024
EVOline

EVOline Circle 80 Instrukcja

30 Września 2024
EVOline

EVOline Port Push Instrukcja

17 Września 2024
EVOline

EVOline FlipTop Instrukcja

12 Września 2024
EVOline

EVOline Port Instrukcja

11 Września 2024
EVOline

EVOline One Instrukcja

10 Września 2024

Instrukcje Niesklasyfikowane

Najnowsze instrukcje dla Niesklasyfikowane

Black Diamond

Black Diamond BD1121530000ALL1 Instrukcja

15 Października 2024
Husqvarna

Husqvarna K 970 SmartGuard Instrukcja

15 Października 2024
Stihl

Stihl HT 70 Instrukcja

15 Października 2024
Ernesto

Ernesto H14270 Instrukcja

15 Października 2024
Uniden

Uniden BT MIC KIT Instrukcja

15 Października 2024
Vaude

Vaude Omnis Bike 26 Instrukcja

15 Października 2024
ART

ART ProChannel II Instrukcja

15 Października 2024
Aukey

Aukey DR02J Instrukcja

15 Października 2024
Master Lock

Master Lock 653EURD Instrukcja

15 Października 2024
Roland

Roland FR-18 Diatonic Instrukcja

15 Października 2024
