Betriebsanleitung • Operating instructions

Mode d’emploi • Instrucciones de servicio

Istruzioni per l’uso • Instruções de operação

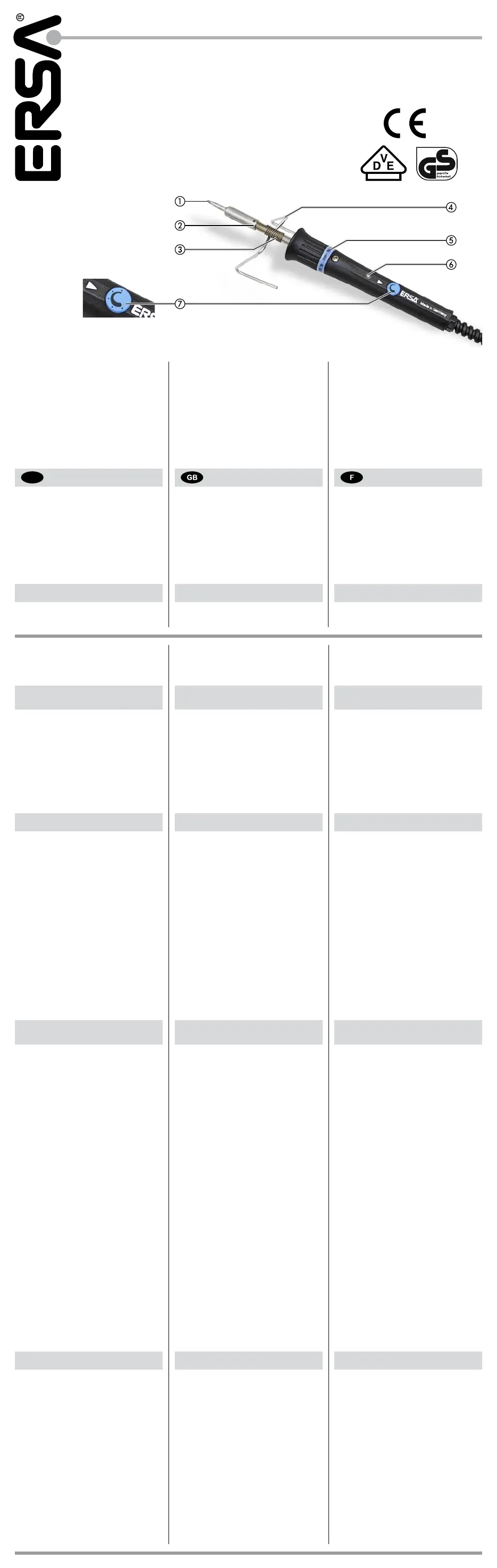

ERSA PTC70

1. Lötspitze

2. Kerbe für Verdehschutz (auf Unterseite)

3. Haltefeder für Lötspitze

4. Ablageständer

5. Typenbezeichnung, Versorgungsspannung

und Leistung

6. Wärmenachschubanzeige (LED)

7. Temperatur-Einstellknopf

Merkmale

Der PTC70 ist ein leistungsstarkes Werkzeug mit

einem RESISTRONIC Temperatursensor. Die

Kombination mit der, im Griff integrierten, präzisen

Regel-Elektronik sowie dem großen Lötspitzen-

angebot, ermöglicht es Ihnen, im Hobbybereich

sowohl feinste Lötarbeiten an empﬁndlichen elekt-

ronischen Bauteilen als auch minderschwere Lötar-

beiten auszuführen.

1. Soldering tip

2. Notch for anti-rotation guard (on bottom)

3. Retaining spring for soldering tip

4. Rest stand

5. Type designation, supply voltage and power

6. Reheating indicator (LED)

7. Temperature adjusting knob

1. Pointe à souder

2. Rainure anti-pivotement (sur face inférieure)

3. Ressort de retenue de la pointe à souder

4. Support

5. Type, tension d’alimentation et puissance

6. Indication d’apport de chaleur (LED)

7. Bouton de réglage de température

Bitte beachten Sie vor der Inbetriebnahme unbe-

dingt die beiliegenden Sicherheitshinweise.

ERSA-Lötkolben werden nach den Sicherheits-

vorschriften der VDE 0700 gefertigt und geprüft.

Sicherheitshinweise

Please read the enclosed safety instructions before

you start using the device.

ERSA soldering irons are manufactured and tested

in accordance with the safety requirements of VDE

0700.

Safety information

Veuillez observer impérativement les consignes de

sécurité avant la mise en service.

Les fers à souder de ERSA sont produits et testés

selon les directives de sécurité de la norme VDE

0700.

Consignes de sécurité

Features

The PTC70 is a high-performance tool complete

with a RESISTRONIC temperature sensor. The

combination of precision control electronics inte-

grated in the handle and a broad range of soldering

tips enables you - from a hobby angle - to carry out

both micro-soldering on sensitive electronic compo-

nents as well as less demanding soldering work.

Caractéristiques

Le PTC70 est un outil puissant avec un capteur de

température RESISTRONIC. La combinaison avec

l’électronique de régulation précise intégrée dans le

manche de même que l’offre importane de pannes

vous permet, dans le domaine des loisirs, de réali-

ser des brasages ﬁns sur des éléments électroni-

ques sensibles et aussi des brasages de difﬁculté

moyenne.

1. Die Spannungsangabe auf dem Typenring muss

mit der Spannungsquelle übereinstimmen.

2. Kontrollieren Sie den Sitz der Lötspitze. Die

Kerbe für den Verdrehschutz muss korrekt ein-

gerastet, die Haltefeder gespannt und sicher

eingehängt sein.

Den Lötkolben nicht ohne Lötspitze betreiben.

Vor Inbetriebnahme des

Gerätes ist zu beachten:

1. The voltage speciﬁcation on the type ring must

match the voltage source.

2. Check the seating of the soldering tip. The notch

for the anti-rotation guard must be correctly

engaged, the retaining spring tensioned and

securely attached.

Do not operate the soldering iron without the

soldering tip.

Before starting operation of the device,

note the following:

1. L’indication de tension sur la bague de type doit

correspondre à la source d’énergie disponible.

2. Vériﬁez si la pointe à souder est ﬁxée ferme-

ment. La rainure anti-pivotement doit être enga-

gée correctement et le ressort de retenue doit

être tendu et fermement accroché.

N’utilisez jamais le fer à souder sans pointe à

souder.

Vériez les points suivants avant

la mise en service :

1. Legen Sie den Lötkolben auf dem Ablagestän-

der ab.

2. Wählen Sie die gewünschte Soll-Temperatur am

Temperatur-Einstellknopf. Der Einstellknopf ist

vertieft in den Griff eingelassen, um unbeab-

sichtigtes Verstellen wirksam zu verhindern.

3. Schließen Sie den Lötkolben an eine Schutzkon-

taktsteckdose an.

4. Wischen Sie die Lötspitze unmittelbar vor dem

Löten an einem feuchten Viskoseschwamm

oder einem metallischen Trockenschwamm ab.

Nie nach dem Löten abwischen, da das Restlot

die Oxidation der Lötspitze verhindert.

5. Legen Sie in Arbeitspausen den Lötkolben

immer auf dem Ablageständer ab.

Den Lötkolben nur in trockenen Räumen verwenden.

Inbetriebnahme

1. Set the soldering iron on the rest stand.

2. Select the desired target temperature using the

temperature adjusting knob. The adjusting knob

is recessed in the handle to prevent accidental

misadjustment.

3. Connect the soldering iron to a protective ground

contact socket.

4. Wipe off the soldering tip with a damp viscose

sponge or a metallic dry sponge before solder-

ing. Never wipe the soldering tip after soldering,

since the residual solder prevents oxidation at

the soldering tip.

5. Always set the soldering iron on the rest stand

when interrupting work.

Use the soldering iron only in dry locations.

Starting operation

1. Placez le fer à souder dans son support.

2. Sélectionnez la température de consigne désirée

par le biais du bouton de réglage. Le bouton de

réglage est reculé dans la poignée, aﬁn d’éviter

une modiﬁcation inopinée du réglage.

3. Connectez le fer à souder à une prise de courant

de sécurité.

4. Nettoyez la pointe à souder sur une éponge en

viscose ou une éponge métallique sèche humide,

immédiatement avant d’entamer la soudure. Ne

la nettoyez jamais après la soudure, puisque la

soudure restante évitera l’oxydation de la pointe

à souder.

5. Placez toujours le fer à souder dans son support

lors des interruptions de vote travail.

N’utilisez le fer à souder que dans des locaux secs.

Mise en service

Die Wärmenachschub-Anzeige (LED) liefert Ihnen

wichtige Informationen für efﬁzientes Löten.

1. Nach dem Anschließen an die Netzspannung

leuchtet die LED zunächst ständig.

Die LED erlischt nachdem die eingestellte Soll-

Temperatur erreicht wurde.

2. In Arbeitspausen sind nur wenige kurze Heizim-

pulse erforderlich, um die Lötspitzen-Temperatur

auf dem eingestellten Wert zu halten. Die LED

blinkt teilweise in größeren Abständen - abhän-

gig von der eingestellten Soll-Temperatur und

der Größe der Lötspitze.

3. Bei Lötstellen mit sehr großem Wärmebedarf

muss die Lötspitze ausreichend groß gewählt

werden, um die volle Heizleistung des ERSA

PTC70 zu nutzen.

Falls bei solchen Lötstellen die LED von Dau-

erleuchten auf Blinken wechselt bevor das Lot

der gesamten Lötstelle aufgeschmolzen ist,

zeigt dies an, dass die Lötspitze zu klein gewählt

wurde und nicht in der Lage ist, die volle Heiz-

leistung des Kolbens auf die Lötstelle zu über-

tragen.

In diesem Fall wählen Sie bitte die für Ihre Löt-

aufgabe richtige Lötspitze aus der Aufstellung in

dieser Betriebsanleitung.

Wärmenachschub-Anzeige

und Wahl der richtigen Lötspitze:

The provides important reheating indicator (LED)

information for efﬁcient soldering.

1. After the device is connected to the mains volt-

age, the LED ﬁrst illuminates steadily.

The LED goes out after the adjusted target tem-

perature has been attained.

2. During interruptions of work only a few short

heat pulses are required in order to maintain

the soldering tip temperature at the adjusted

value. The LED partly ﬂashes at longer intervals,

depending on the adjusted target temperature

and the size of the soldering tip.

3. For solder joints with a very high heat require-

ment, select a sufficiently large soldering tip

in order to utilize the full heating power of the

ERSA PTC70.

If at such solder joints the LED changes from

steady illumination to flashing before the solder

of the entire joint has melted, then the soldering

tip is too small and is not able to conduct the full

heat output of the soldering iron to the solder

joint.

In this case, select the correct soldering tip for

your soldering job from the list in these Operat-

ing Instructions.

Reheating indicator and

selection of the correct soldering tip:

L’indication d’apport de chaleur (LED) vous

donne d’importantes informations pour obtenir des

soudures efﬁcaces.

1. Après avoir branché la tension secteur, la LED

restera allumée constamment.

Dès que la température de consigne désirée est

atteinte, la LED s’éteint.

2. Lors de pauses du travail, il ne faut que des

impulsions de chaleur occasionnelles pour main-

tenir la température de la pointe à souder à la

valeur désirée. La LED clignotera en intervalles

plus ou moins grandes – selon la température de

consigne désirée et les dimensions de la pointe

à souder utilisée.

3. Pour des soudures exigeant un grand apport de

chaleur, vous devez sélectionner une pointe à

souder sufﬁsamment grande aﬁn d’utiliser toute

la puissance du ERSA PTC70.

Lorsque, pour de telles soudures, la LED com-

mence à clignoter avant que la soudure de

toute la surface à souder ait fondue, cela indi-

que qu’une pointe à souder trop petite avait été

sélectionnée et qu’elle n’arrive pas à transmettre

toute la puissance du fer à souder à la surface

de travail.

Veuillez, dans ce cas, sélectionner la pointe à

souder appropriée pour votre tâche de soudure

dans la liste de ce mode d’emploi.

Indication d’apport de chaleur et sélec-

tion de la pointe à souder appropriée :

Nehmen Sie keine Eingriffe oder Veränderungen

am Lötkolben vor.

Wenn die Anschlussleitung beschädigt wird, muss

sie durch den Hersteller oder seinen Kundendienst

oder eine ähnlich qualiﬁzierte Person ersetzt

werden, um Gefährdungen zu vermeiden.

Reparaturen dürfen nur mit Original ERSA-Ersatz-

teilen vom erfahrenen und autorisierten Elektro-

Fachpersonal vorgenommen werden. Das Gerät

beinhaltet strom- und spannungsführende Teile.

Bei unsachgemäßen Eingriffen besteht Lebensge-

fahr.

Achtung!

Do not intervene in or make changes to the solder-

ing iron.

If the connecting cable is damaged, it must be

replaced by the manufacturer, the manufacturer‘s

customer service or a similarly qualiﬁed person in

order to avoid hazards.

Repairs may be performed only by experienced

and authorized electrical technicians using genuine

ERSA parts. The device contains live and voltaged

parts.

There is a risk of fatal injury if inexperienced people

work on the unit.

Attention!

N’apportez aucune intervention ou modiﬁcation au

fer à souder.

Lorsque le cordon est endommagé, vous devez

le faire remplacer par le fabricant, par son service

après vente ou par une autre personne qualiﬁée,

aﬁn d’éviter tout danger.

D’éventuelles réparations ne peuvent être effec-

tuées que par des techniciens qualiﬁés expéri-

mentés autorisés, en n’utilisant que des pièces de

rechange ERSA originelles.

L’appareil contient des composants sous tension.

Les interventions inappropriées sont mortellement

dangereuses.

Attention !

Betriebsspannung 230 V~

Frequenz 50-60 Hz

Leistungsaufnahme ca. 75 W/350 °C

Anheizleistung bis zu 285 W

Anheizzeit ca. 35 s auf 300 °C,

(mit Spitze 832CD)

Regeltechnik RESISTRONIC

Temperaturbereich 250 – 450 °C

Wärmenachschub-Anzeige LED rot

Gewicht ohne Zuleitung ca. 60 g

(mit Spitze 832CD)

Zuleitung 1,5 m; 3 x 0,75 mm²

(hochﬂexibel / hitzebeständig)

Ausführung Schutzklasse 1

Überspannungsschutz

Der PTC70 sollte nur an Stromversorgungsnetzen

betrieben werden, die über Überspannungsschutzein-

richtungen mit mindestens „Mittelschutz“ verfügen.

Folgende Schutzniveaus sollten nicht überschritten

werden:

Schutzniveau Ader-Ader 1 kV ≤

Schutzniveau Ader-Erde 2 kV≤

Operating voltage 230 V~

Frequency 50-60 Hz

Power consumption approx. 75 W/350 °C

Preheating power up to 285 W

Preheating time approx. 35 s to 300 °C,

(with tip 832CD)

Control technology RESISTRONIC

Temperature range 250 – 450 °C

Reheating indicator red LED

Weight without cable approx. 60 g

(with tip 832CD)

Feeder cable 1.5 m; 3 x 0,75 mm²

(ultraﬂexible / heat-resistant)

Version Protection class 1

Overvoltage protection

The PTC70 should be operated only with a power

supply circuit equipped with overvoltage protection

devices of at least “medium protection” level.

The following protection levels should not be

exceeded:

Protection level conductor-conductor 1 kV ≤

Protection level conductor-ground 2 kV≤

Tension 230 V~

Fréquence 50-60 Hz

Puissance dissipée env. 75 W/350 °C

Puissance de chauffage jusqu'à 285 W

Temps de chauffage env. 35 s à 300 °C,

(avec pointe 832CD)

Technique de régulation RESISTRONIC

Plage de températures 250 – 450 °C

Indication d'apport de chaleur LED rouge

Poids sans cordon env. 60 g

(avec pointe 832CD)

Cordon 1,5 m; 3 x 0,75 mm²

(ﬂexible/résistant à la chaleur)

Exécution Catégorie de protec. 1

Protection de surcharges

Le PTC70 ne devrait être connecté qu’à des réseaux

électriques disposant d’une protection aux surchar-

ges libellées « Protection moyenne » ou mieux.

Les niveaux de protection suivants ne devraient pas

être dépassés :

Niveau de protection conducteur à conducteur 1 kV ≤

Niveau de protection conducteur à terre 2 kV≤

Manche Bauteile können durch elektrostatische

Entladungen beschädigt werden (beachten Sie

bitte die Warnhinweise auf den Verpackungen oder

fragen Sie den Hersteller bzw. den Lieferant). Zum

Schutz dieser Bauelemente eignet sich ein ESD-

sicherer Arbeitsplatz (ESD = Elektrostatische Entla-

dung). Dieses Umfeld kann mit Teilen, die der Norm

IEC61340-5-1 entsprechen, geschaffen werden.

Die leitfähige ESD-Arbeitsunterlage wird über

einen ESD-Erdungsstecker (mit eingebautem

1 MOhm-Sicherheitswiderstand) an einen Schutz-

leiterkontakt (PE) derselben Steckdosenleiste

angeschlossen, an der auch der Schutzleiter (PE)

des PTC70 angeschlossen ist (siehe Abb. 4).

Die beiden an der ESD-Arbeitsunterlage ange-

schlossenen ESD-Erdungsleitungen müssen integ-

rierte 1 MOhm-Sicherheitsswiderstände besitzen.

Arbeiten mit empndlichen

Bauelementen:

Some components can be damaged by electro-

static discharge (please note the warnings on the

packaging, or ask the manufacturer or supplier). An

ESD-protected workstation (ESD = electrostatic dis-

charge) is suitable for protecting these components.

The proper surroundings can be created using parts

parts according to the standard IEC61340-5-1.

The conductive ESD work surface is connected

via an ESD ground plug (with integrated 1 MOhm

safety resistor) to a protective ground contact

of the same socket board, to which the protective

ground of the PTC70 is also connected (see ﬁg. 4).

The two ESDground cables connected to the ESD

work surface must have integrated 1 MOhm safety

resistors.

Working with sensitive components:

Certains composants peuvent être endommagés par

des décharges électrostatiques (observez les aver-

tissements sur les emballages ou renseignez-vous

auprès du fabricant ou du fournisseur). Aﬁn de pro-

téger ces composants, votre lieu de travail doit être

sécurisé ESD (ESD = décharges électrostatiques).

Un tel environnement peut être créé avec des com-

posants selon la norme IEC61340-5-1.

La surface de travail ESD conductrice doit être

connectée via une prise de terre ESD (avec une résis-

tance de sécurité de 1 Mohm intégrée) à un contact

de conducteur de protection (PE) de la même prise

de courant sur laquelle est branchée le conducteur de

protection (PE) du PTC70 (voir Fig. 4).

Les deux conducteurs de terre ESD connectés à la

surface de travail ESD doivent être équipés avec des

résistances de sécurité intégrées de 1 Mohm.

Travailler avec des composants

sensibles :

* Lökolben mit Schutzklasse 1 (Schutzleiter)

und ESD-Erdungsstecker in derselben

Steckdosenleiste

* Soldering iron with protection class 1 (protec-

tive ground) and ESD ground plug in the

same socket board

* Fer à souder de catégorie de protection 1

(conducteur de protection) et prise de terre

ESD dans la même prise de courant *

Technische Daten Technical Data Données techniques

Störfestigkeit (EMV)

Das Gerät erreicht die Störfestigkeit nach

DIN EN 55014-2.

Interference resistance (EMC)

The device achieves interference resistance accord-

ing to DIN EN 55014-2.

Anti-parasitaire (EMV)

L'appareil est blindé selon DIN EN 55014-2.

Bezeichnung Bestell-Nr.

Lötkolben ERSA PTC70 0710CD

inkl. Lötspitze 832CD

Ablageständer** mit 0A41

Viskose-Schwamm und Ablage

für 8 Lötspitzen

Ersatz - Viskoseschwamm 003B

Trockenreiniger 0A08MSET

mit Aufnahme für 0A41

Messing-Reinigungsbürstchen 3ZT00051

für Stielrohr und Lötspitze

Ersatzteile und Bestelldaten

Description Order no.

ERSA PTC70 soldering iron 0710CD

incl. 832CD soldering tip

Holder** with viscose 0A41

sponge and compartment

for 8 soldering tips

Spare viscose sponge 003B

Dry Tip Sponge with holder 0A08MSET

for 0A41

Brass cleaning brush 3ZT00051

for shaft tube and soldering

Spare parts and ordering information

Description N° d'article

Fer à souder ERSA PTC 70 0710CD

y compris pointe à souder 832CD

Support** avec éponge 0A41

visqueuse et support

pour 8 pointes à souder

Eponge visqueuse de rechange 003B

Eponge sèche avec support 0A08MSET

pour 0A41

Brosse en laiton 3ZT00051

pour tuyère et pointe à souder

Pièces de rechange et données de

commande

* Die mit über 50 verschiedenen, vollständige Liste

am ERSA PTC70 adaptierbaren ERSADUR Dauer-

löt-/Auslötspitzen (Serie 832 und 842) sowie weitere

Informationen erhalten Sie auf Anfrage.

ERSADUR-Dauerlötspitzen*

sortiert nach Lötaufgaben (BEISPIEL)!

(elektronische Bauteile, Drähte und Leitungen bis

ca. 1,5 mm²)

(mittelgroße Masseﬂächen, Multilayer-Leiterplatten,

Drähte und Leitungen bis ca. 4 mm²)

832 PW 832 HD

832 BD 832 YD 832 CD 832 ED

842 BD 842 YD 842 CD 842 ED

832 VD 832 GDLF 832 LDLF 832 MDLF

(Tiffany-Arbeiten, große Masseﬂächen, mittelgroße

Abschirmbleche, Drähte und Leitungen bis ca.

6 mm²)

* The with over 50 different ERSADUR complete list

long-life soldering and desoldering tips (series 832

and 842) adaptable to ERSA PTC70 as well as fur-

ther information are available on request.

ERSADUR long-life soldering tips*

arranged acc. to soldering tasks (EXAMPLE)!

(electronic components, wires and cables up to

approx. 1.5 mm²)

(medium-sized ground planes, multilayer PCB wires

and cables up to approx. 4 mm²)

(Tiffany glass work, ground planes, medium-sized

shield plates, wires and cables up to approx.

6 mm²)

* La avec plus de 50 types différents liste complète

de pointes à souder/dessouder (séries 832 et 842)

et petits bains de soudure pouvant être adaptés au

ERSA PTC70, et avec de plus amples informations

est disponible sur simple demande.

Pointes à souder ERSADUR*

triées selon tâche de soudure (EXEMPLE)!

(composants électroniques, ﬁls et circuits imprimés

jusqu’à env. 1,5 mm²)

(surfaces moyennes, circuits imprimés multicou-

ches, ﬁls et circuits imprimés jusqu’à env. 4 mm²)

(Soudure de vitraux, grandes surfaces, écrans

métalliques- moyens, ﬁls et circuits imprimés

jusqu’à env. 6 mm²)

Lötstellen mit kleinem bis mittlerem

Wärmebedarf

Solder joints with heat small to medium

requirement

Soudures avec demande de chaleur faible

à moyenne

Lötstellen mit mittlerem bis großem

Wärmebedarf

Solder joints with heat medium to high

requirement

Soudures avec demande de chaleur

moyenne à grande

Lötstellen mit Wärmebedarfsehr großem Solder joints with heat require-very high

ment

Soudures avec demande de chaleur très

grande

Sonderformen Special shapes Formes spéciales

Heizkörper und Löt- bzw. Entlötspitzen stellen Verschleiß-teile

dar, welche nicht der Garantie unterliegen. Material- oder fer-

tigungsbedingte Mängel müssen unter Mitteilung der Mängel

sowie des Kaufbeleges vor Warenrücksendung, welche bestä-

tigt werden muss, angezeigt werden und der Warenrücksen-

dung beiliegen.

ERSA hat diese Betriebsanleitung mit großer Sorgfalt erstellt.

Es kann jedoch keine Garantie in bezug auf Inhalt, Vollständig-

keit und Qualität der Angaben in dieser Anleitung übernommen

werden. Der Inhalt wird gepﬂegt und den aktuellen Gegebenhei-

ten angepasst.

Alle in dieser Betriebsanleitung veröffentlichten Daten sowie

Angaben über Produkte und Verfahren, wurden von uns unter

Einsatz modernster technischer Hilfsmittel, nach besten Wissen

ermittelt. Diese Angaben sind unverbindlich und entheben

den Anwender nicht von einer eigenverantwortlichen Prüfung

vor dem Einsatz des Gerätes. Wir übernehmen keine Gewähr

für Verletzungen von Schutzrechten Dritter für Anwendungen

und Verfahrensweisen ohne vorherige ausdrückliche und

schriftliche Bestätigung. Technische Änderungen im Sinne

einer Produktverbesserung behalten wir uns vor. Im Rahmen

der gesetzlichen Möglichkeiten ist die Haftung für unmittelbare

Schäden, Folgeschäden und Drittschäden, die aus dem Erwerb

dieses Produktes resultieren, ausgeschlossen.

auch auszugsweise, nicht ohne die schriftliche Genehmigung

der ERSA GmbH reproduziert, übertragen oder in eine andere

Sprache übersetzt werden.

Garantie

Heating elements and soldering and desoldering tips are wear-

ing parts not covered by the warranty. Deﬁciencies related to

materials or manufacture as well as the proof of purchase

must be indicated and conﬁrmed before returning the goods,

and this information included in the return shipment.

ERSA has produced these Operating Instructions with the

utmost care. Nevertheless, we cannot provide any guarantee

for the content, completeness or quality of the information con-

tained in this manual. The content is being continually updated

and adapted to current conditions.

All the data contained in these Operating Instructions, includ-

ing speciﬁcations of products and procedures, have been

obtained by us in good conscience and using the latest techni-

cal equipment. These speciﬁcations are provided without obli-

gation and do not discharge the user from the responsibility of

conducting an inspection before using the device. We accept

no responsibility for violations of the industrial property rights

of third parties or for applications and procedures that we

have not previously expressly approved in writing. We reserve

the right to make technical changes in the interest of product

improvement. Within the bounds of legal possibility, liability for

direct damage, consequential damage and third party damage

resulting from the acquisition of this product is excluded.

mitted or in translated in another language, even in excerpt

form, without the written permission of ERSA GmbH.

Warranty

Les éléments chauffants et les fers à souder ou à dessouder

sont des composants soumis à usure et ne font pas l‘objet de

la garantie. Des défauts matériels ou de production doivent être

constatés; ce constat, ensemble avec la preuve d‘acquisition

doit accompagner le renvoi du produit, qui à son tour doit être

conﬁrmé.

ERSA a pris grand soin lors de la composition de ce mode

d‘emploi. Cependant, nous n‘offrons aucune garantie concer-

nant le contenu, la complétude ou la qualité des informations

données dans ce mode d‘emploi. Le contenu sera entretenu et

adapté aux circonstances actuelles.

Toutes les données publiées dans ce mode d‘emploi, ainsi que

les informations à propos de produits et de procédés, ont été

obtenues en utilisant les moyens techniques les plus moder-

nes selon nos meilleures connaissances. Ces informations

ne constituent pas un engagement et ne libèrent pas l‘utili-

sateur de la responsabilité d‘un contrôle indépendant avant

de l‘utilisation de l‘appareil. Nous n‘offrons aucune garantie

pour d‘éventuelles violations de droits d‘auteur de tiers sur les

applications et procédés, sans conﬁrmation expresse écrite

préalable. Nous réservons le droit d‘apporter des modiﬁcations

en vue d‘améliorer le produit. En vue des possibilités légales,

toute responsabilité pour des dommages immédiats, domma-

ges séquentiels et dommages à tiers, résultants de l‘acquisi-

tion de ce produit, est exclue.

entièrement ni partiellement, reproduit, transféré ni traduit en

d‘autres langues, sans l‘autorisation écrite de la ERSA GmbH.

Garantie

1. Punta di saldatura

2. Tacca per la sicura antitorsione

(sul lato inferiore)

3. Molla di tenuta per la punta di saldatura

4. Supporto

5. Designazione del tipo, tensione di alimentazione

e potenza

6. Indicatore termico (LED)

7. Pulsante di regolazione della temperatura

1. La tensione indicata sull’anello del tipo coincida

con quella allacciata.

2. Controllare la sede della punta di saldatura.

La tacca per la sicura antitorsione deve essere

incastrata correttamente, la molla di tenuta deve

essere tesa e agganciata in modo sicuro.

Non fare mai funzionare il saldatoio senza la

punta di saldatura.

1. Collocare il saldatoio sul supporto.

2. Selezionare la temperatura nominale deside-

rata mediante il pulsante di regolazione della

temperatura. Il pulsante di regolazione della

temperatura si trova appositamente all’interno

dell’impugnatura in modo da impedire che venga

spostato involontariamente.

3. Collegare il saldatoio ad una presa con messa a

terra.

4. Prima di eseguire la saldatura pulire la punta

con una spugna in viscosa umida o una spugna

metallica asciutta. Non pulire mai a saldatura

terminata, perché il materiale di saldatura resi-

duo impedisce l’ossidazione della punta di sal-

datura.

5. Durante le pause di lavoro collocare sempre il

saldatoio sul supporto.

Utilizzare il saldatoio soltanto in locali asciutti.

L‘indicatore termico (LED) fornisce informazioni

importanti per saldare in modo efﬁciente.

1. Dopo il collegamento alla tensione di rete, il LED

rimane acceso. Il LED si spegne quando è stata

raggiunta la temperatura nominale impostata.

2. Durante le pause di lavoro sono necessari sol-

tanto pochi brevi impulsi di calore, per mantenere

la temperatura della punta al valore desiderato.

Il LED lampeggia in parte ad intervalli lunghi, a

seconda della temperatura nominale impostata e

delle dimensioni della punta.

3. Pur i punti da saldare che necessitano un elevato

apporto di calore occorre scegliere una punta di

saldatura sufﬁcientemente grande per sfruttare

tutta la potenza termica del ERSA PTC70.

In questi punti se il LED inizia a lampeggiare

prima che la lega per saldature sia completa-

mente fusa su tutto il punto da saldare, signiﬁca

che è stata scelta una punta troppo piccola che

non è in grado di trasferire tutta la potenza ter-

mica del saldatoio sul punto da saldare.

In questo caso scegliere la punta di saldatura

corretta in base al lavoro da eseguire aiutandosi

con l’elenco riportato nelle presti istruzioni per

l’uso.

Prima della messa in funzione leggere attentamente

le avvertenze di sicurezza allegate.

I saldatoi ERSA vengono prodotti e testati in base

alle prescrizioni di sicurezza della norma VDE 0700.

1. Punta de soldadura

2. Muesca para protección anti-torsión

(parte inferior)

3. Sujeción para punta de soldadura

4. Portacautín

5. Tipo, tensión de alimentación y potencia

6. Indicación de entrega térmica (LED)

7. Perilla de ajuste de temperatura

1. Ponta de solda

2. Entalhe de proteção contra giro

(no lado inferior)

3. Mola de retenção para a ponta de solda

4. Suporte de ferro de soldar

5. Designação de tipos, tensão de alimentação e

potência

6. Indicador de avanço térmico (LED)

7. Botão de ajuste da temperatura

1. Que los datos de tensión eléctrica en la etiqueta

correspondan a los de la red eléctrica.

2. Que la punta de cautín se encuentre bien colo-

cada. Que la muesca para protección anti-torsión

haya encajado correctamente y que el muelle de

sujeción este tensionado y haya cerrado.

El cautín no deberá poner en funcionamiento

sin la punta de soldadura.

1. Coloque el cautín en el portacautín.

2. Seleccione la temperatura nominal deseada

usando la perilla de ajuste de temperatura. La

perilla se encuentra dispuesta bajorrelieve en el

mango a ﬁn de evitar desajustes accidentales

3. Conecte el cautín a una toma de red eléctrica

con toma de tierra aislada.

4. Inmediatamente antes de soldar, limpie la punta

de soldadura en una esponja de viscosa o en

una esponja metálica seca. No limpiarla nunca

después de soldar, ya que el resto de estaño

impide que la punta de soldadura se oxide.

5. Durante las pausas, coloque siempre el cautín

en el portacautín.

Utilice el cautín únicamente en habitaciones secas.

¡Por favor antes de la utilización observe las adver-

tencias de seguridad adjuntas!

Los cautines ERSA se fabrican y se controlan

según las normas de seguridad VDE 0700.

La indicación de entrega térmica (LED) le propor-

ciona informaciones de utilidad para poder soldar

eﬁcientemente.

1. Después de conectar el aparato a la red eléc-

trica, el LED se mantendrá encendido y se

apagará cuando haya alcanzado la temperatura

nominal seleccionada.

2. En las pausas de trabajo se necesitarán muy

poco impulsos de calentamiento para mantener

la temperatura de la punta de soldadura en el

valor ajustado. El LED parpadeará de vez en

cuando, dependiendo de la temperatura nominal

y el tamaño de la punta de soldadura.

3. En trabajos de soldadura que exijan grandes

volúmenes térmicos se deberá elegir una punta

de soldadura suﬁcientemente grande para poder

aprovechar completamente el rendimiento tér-

mico de la ERSA PTC70.

Si al realizar tales trabajos de soldadura el

LED deja de estar encendido continuamente y

comienza a parpadear antes de que el punto de

soldadura se haya fundido, será señal que se

ha elegido una punta de soldadura demasiado

pequeña que no tiene la capacidad suﬁciente

para poder transmitir el rendimiento térmico del

cautín al punto de soldadura.

Si este fuera el caso, se remítase a la lista de

puntas elija una punta adecuada al tipo de tra-

bajo de soldadura.

Indicador de avanço térmico (LED) fornece impor-

tantes informações para a solda eﬁciente.

1. Após a conexão à rede de alimentação elétrica

o LED inicialmente ﬁca aceso continuamente. O

LED apaga assim que seja alcançada a tempe-

ratura nominal ajustada.

2. Em intervalos de trabalho são necessários

somente alguns pulsos de aquecimento para

manter a temperatura da ponta de solda no

valor ajustado. O LED pisca intermitentemente

no caso de intervalos maiores - dependendo da

temperatura nominal ajustada e do tamanho da

ponta de solda.

3. Em pontos de solda com uma necessidade

muito grande de calor, deve ser escolhida uma

ponta de solda suﬁcientemente grande, para

usar a potência térmica plena do ERSA PTC70.

Caso nestes pontos de solda o LED mude de

aceso contínuo para intermitente antes que o

estanho de todo o ponto de solda esteja total-

mente fundido, signiﬁca que foi escolhida uma

ponta de solda muito pequena e não há condi-

ções de transferir a potência térmica plena do

ferro para o ponto de solda.

Nesse caso escolha a ponta de solda correta

para o seu trabalho de solda na lista destas ins-

truções de operação.

1. A indicação de tensão no anel de tipos deve cor-

responder à fonte de tensão.

2. Veriﬁque o ajuste da ponta de solda. O entalhe

para a proteção contra giro deve estar correta-

mente encaixado, a mola de retenção armada e

engatada com segurança.

Não operar o ferro de soldar sem ponta de

solda.

1. Coloque o ferro de soldar sobre o suporte na

coluna de apoio.

2. Selecione a temperatura nominal desejada no

botão de ajuste da temperatura. O botão de

ajuste encontra-se numa depressão do cabo,

para impedir de forma eﬁciente um ajuste invo-

luntário.

3. Conecte o ferro de soldar numa tomada tipo

Schuko.

4. Limpe a ponta de solda imediatamente antes

da solda numa esponja de viscose húmida ou

numa esponja metálica seca. Nunca limpar após

a solda, pois o material residual impede a oxida-

ção da ponta de solda.

5. Nos intervalos de trabalho sempre coloque o

ferro de soldar na coluna de apoio.

Utilizar o ferro de soldar somente em ambientes

internos secos.

Antes de utilizar pela primeira vez o aparelho é impres-

cindível observar as instruções de segurança em anexo.

Os ferros de soldar ERSA são fabricados e testados de

acordo com as instruções de segurança da VDE 0700.

Alcuni componenti possono essere danneggiati

dalle scariche elettrostatiche (rispettare le avver-

tenze riportate sulle confezioni o informarsi in

proposito presso il produttore o il proprio fornitore).

Particolarmente indicata per proteggere questi

componenti è una postazione di lavoro esente da

scariche elettrostatiche. Questo ambiente può

essere realizzato con parti conformi alla norma

IEC61340-5-1.

La base di lavoro ESD conduttiva viene collegata

mediante un connettore di terra ESD (con una

resistenza di sicurezza integrata di 1 MOhm) ad un

contatto del conduttore di terra (PE) della stessa

presa a cui è collegato anche il conduttore di terra

(PE) del PTC70 (vedi ﬁg. 4).

I due conduttori di terra collegati alla base di lavoro

ESD devono possedere delle resistenze di sicu-

rezza integrate di 1 MOhm.

Existen piezas muy sensibles que pueden resultar

dañadas mediante descargas electrostáticas (sír-

vase observar las advertencias de los empaques

o consulte al fabricante o vendedor). A ﬁn de prote-

ger estas piezas es recomendable disponer de un

puesto de trabajo a prueba de descargas electros-

táticas. Tales puestos de trabajo se pueden imple-

mentar observando la norma IEC61340-5-1.

La base de trabajo conductora se encuentra conec-

tada a un conductor a tierra de seguridad (PE)

mediante un conector ESD (con una resistencia de

seguridad de 1 MOhm) del mismo terminal de toma

eléctrica al cual está conectado el conductor a tierra

de seguridad (PE) de la PTC70 (véase la ﬁgura 4).

Ambos conductores de tierra ESD conectados a la

base de trabajo ESD deberán poseer resistencias

de seguridad de 1 MOhm integradas.

Alguns componentes podem ser daniﬁcados por

descargas eletrostáticas (por favor observe as

instruções nas embalagens ou pergunte ao fabri-

cante ou ao fornecedor). Para a proteção destes

componentes é adequada uma estação de trabalho

segura contra ESD (ESD = descarga eletrostática).

Este ambiente pode ser criado com peças que cor-

respondem à norma IEC61340-5-1.

A base de trabalho ESD condutiva é conectada

por meio de um conector de aterramento ESD

(com resistor de segurança de 1 MOhm embutido)

a um da contato de condutor de proteção (PE)

mesma barra de tomadas, na qual também está

conectado o condutor de proteção (PE) do PTC70

(ver a Fig. 4).

Os dois condutores terra ESD conectados na base

de trabalho ESD devem possuir resistores de segu-

rança integrados de 1 MOhm.

Caratteristiche

Il PTC70 è un utensile efﬁciente con un sensore

termico RESISTRONIC. La combinazione con

l'elettronica di regolazione precisa integrata nell'im-

pugnatura nonché la vasta gamma di punte per

saldare permette di eseguire saldature ﬁni su com-

ponenti elettronici delicati come anche saldature

meno pesanti nel campo del fai da te.

Características

El PTC70 es una potente herramienta con un

sensor de temperatura RESISTRONIC. La combi-

nación con el preciso sistema electrónico de regu-

lación integrado en el mango y con la gran oferta

de puntas de soldadura le permite realizar trabajos

de soldadura de gran precisión en componentes

electrónicos sensibles, a nivel de hobby, así como

trabajos de soldadura de diﬁcultad menor.

Características

O PTC70 é uma ferramenta de elevada perfor-

mance com um sensor de temperatura RESISTRO-

NIC. A combinação com o sistema electrónico de

regulação precisa, integrado no cabo, bem como

a vasta oferta de pontas de solda permite realizar

trabalhos de soldadura muito precisos em compo-

nentes electrónicos sensíveis e a realização de tra-

balhos de soldadura de diﬁculdade média.

Avvertenze di sicurezza Observaciones de seguridad Recomendações de segurança

Prima di mettere in funzione l‘apparec-

chio assicurarsi che:

Antes de la puesta en funcionamiento

del aparato se deberá observar:

Antes da colocação em funciona-mento

do aparelho deve-se observar:

Messa in funzione: Puesta en funcionamiento: Colocação em funcionamento:

Indicatore termico e scelta della punta

di saldatura corretta:

Indicación de entrega térmica y selec-

ción de la punta de soldadura idónea:

Indicador de avanço térmico e escolha

da ponta de solda correta:

Come lavorare con componenti sensibili:

Trabajos con piezas delicadas: Trabalho com componentes sensíveis:

* Saldatoio con classe di protezione 1 (condut-

tore di terra) e conduttore di terra ESD nella

stessa presa

* Cautín de la clase de protección 1 (conductor

de protección) y conector a tierra ESD y el

mismo terminal de toma de red

* Ferro de soldar com classe de proteção 1 (con-

dutor de proteção) e conector de aterramento

ESD na mesma barra de tomadas *

Specyfikacje produktu

Marka:	Ersa
Kategoria:	maszyna do lutowania
Model:	PTC70

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Ersa PTC70, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje maszyna do lutowania Ersa

Ersa Independent 130 Profi Set Gaslötkolben Instrukcja

3 Października 2024

Ersa 150 S Instrukcja

3 Października 2024

Ersa ANALOG 60 Instrukcja

29 Września 2024

Ersa PTC70 Instrukcja

29 Września 2024

Ersa RDS 80 Instrukcja

29 Września 2024

Ersa 200 Instrukcja

24 Maja 2024

Ersa 50 S Instrukcja

6 Maja 2024

Instrukcje maszyna do lutowania

Najnowsze instrukcje dla maszyna do lutowania

Stamos S-LS-16 BASIC Instrukcja

15 Października 2024

Stamos S-LS-17 Instrukcja

15 Października 2024

Stamos S-LS-12 Instrukcja

15 Października 2024

Stamos S-LS-73 Instrukcja

15 Października 2024

Stamos S-LS-6 Instrukcja

15 Października 2024

Stamos S-LS-72 Instrukcja

15 Października 2024

Stamos S-LS-10 Instrukcja

15 Października 2024

Stamos S-LS-68 Instrukcja

15 Października 2024

Stamos S-LS-45 S Instrukcja

15 Października 2024

Stamos S-LS-22 Instrukcja

15 Października 2024
