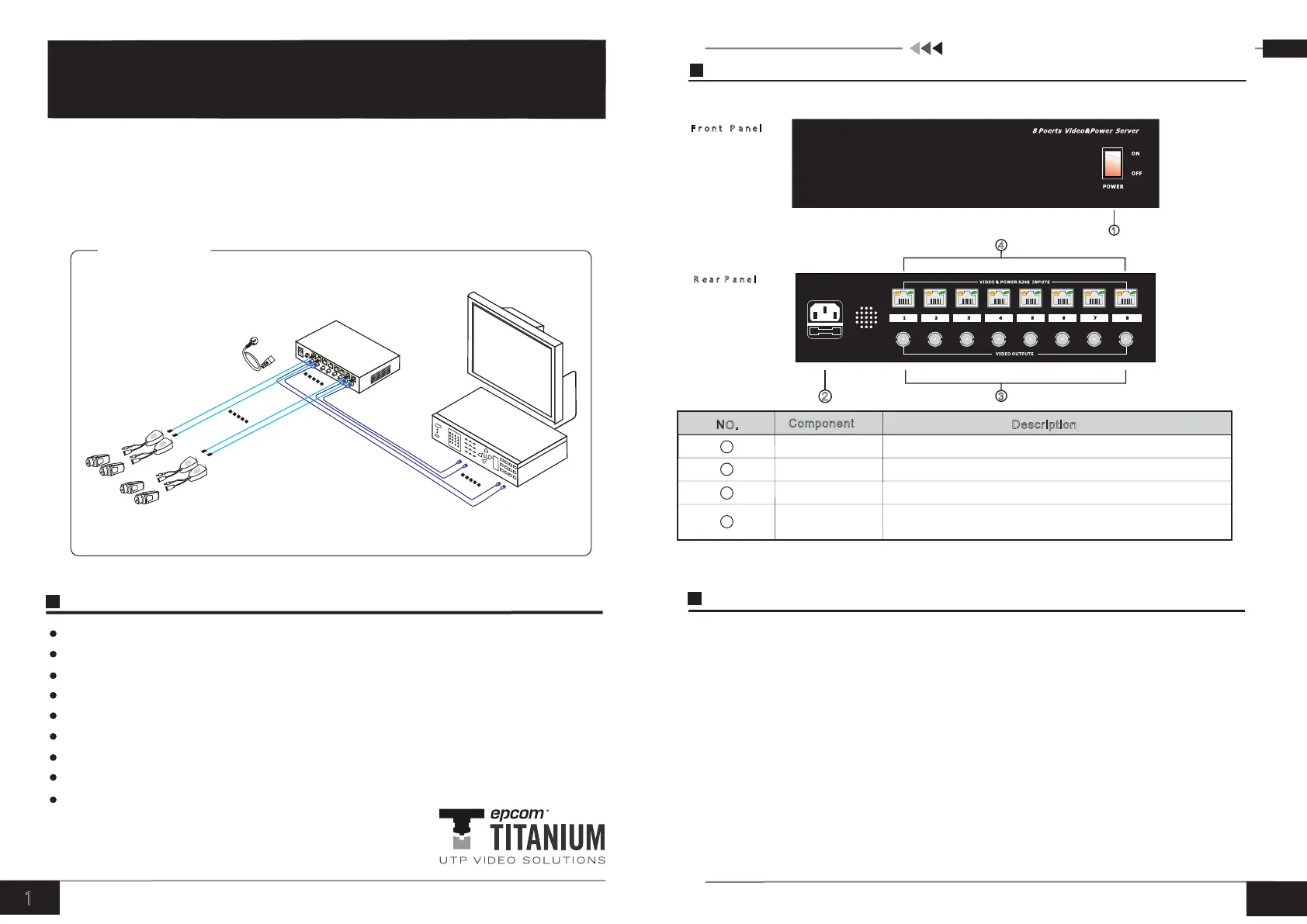

P a n e l D ia g r a m
F e a t u r e s
2
1
I n s t a lla t io n P r o c e d u r e
O. Component Description
Power Supply Input
RJ45
Power LED Toindicateif power supply is normal
BNC-F Videooutput.
100V-240V 50-60Hz power input connector.
4
1
2
3
The green LED is power indicator if on it’s working normally, if weak it’s not.
The yellow LED is for over-current protection.
The hub receives 8 channels CCTV video from up to 300M via UTP CAT5/5e cable.In
addition it outputs 36V320W power supply.Working with it the single channel video
transmitter 12VDC converter can provide the remote cameras regulated 12VDC.
T y p ic a l A p p li c a t i o n
UTPCAT5 65ECable
CCTV Cameras
Monitor
DVR
Coaxial Cable
$
9
/1
CC
C
10 0-240VAC
Power Supply Passive
ReceiverHub
Single Channel Video Transmitter
12VDC Converter
R e a r a n e l P
F r o n t P a n e l
1 0 0 - 2 4 0 V ~ / 5 0 - 6 0 H z
4
1
23
8 C h a n n e l 3 6 V P o w e r S u p p l y P a s s iv e R e c e iv e r H u b
3 6 V P o w e r S u p p ly P a s s iv e R e c e iv e r H u b8 C h a n n e l
Receive 8 channels CCTV video and provide power supply for cameras;
Compatible with PAL, NTSC, SECAM;
Output 36V 150W power supply;
Distance up to 300m, providing up to 1Amp 12V DC for each channel
Owning power LED, signal LED, failure LED for over-voltage protection;
Built-inadditional module for easy maintenance
Built-in fan for thermal dissipation
Plug and play, simple installation;
Super surge protection and interference rejection
Pleasefollowthenextinstallation steps
Please switch off cameras and monitors before installation, or else installation with power
may damage devices;
Test if the UTP cable and coaxial cable to be used are available;
Connect cameras with single channel video transmitter 12VDC converter via coaxial cable;
Connect single channel video transmitter 12VDC converter with power supply passive
receiver via UTP cable;
Connect DVR / Monitor with power supply passive receiver hub via coaxial cable;
Check all connection, and supply power to hub via power cord;
Check if the image is normal.
Pleasefollowthenextinstallation steps
(1)
(7)
(6)
(5)
(4)
(3)
(2)
䘎᧕᧕
S p e c if ic a t io n
䘎᧕᧕
T r o u b le s h o o t in g
34
Make sure if one end is EIA/TIA568A,the other end should also be EIA/TIA568A.
Make sure if one end is EIA/TIA568B,the other end should also be EIA/TIA568B.
A t t e n t io n
8 channel 36V power supply passive receiver hub
Application manual
Powercord
Rack-mounting ear
Rack-mounting screws
Robber pad
P a c k a g e C o n t e n t s
(1 pc)
(1 pc)
(1 pcs)
(2 pcs)
(4 pcs)
(4 pcs)
Specifications suject to change without notice.
Instruments to be used: wirecrimper, network tester.
Wire sequenceofRJ45plug should conform with EIA/TIA568A or 568B.
1. Shuck off about 2cm long the insulating layer, and bar the 4 pairs UTP cable.
2. Depart the 4 pairs UTP cable and straighten them.
3. Line up the 8 pieces of cables per EIA/TIA 568A or 568B.
4. Brunt cut the cables to leave 1.5cm bare wire.
5. Plug 8 cables into RJ45 plug, make sure each cable is in each pin.
6. Then use wire crimper to crimp it.
7. Repeat above 5 steps to make the another end.
8. Using network tester to test the cable whether is working.
H o w t o m a k e R J 4 5 P lu g
P in D ia g r a m
video
video
Power
Power
Power
Power
Power
Power
1
2
3
4
5
67
8
video
video
Power
Power
Power
Power
Power
Power
EIA/TIA 568A EIA/TIA 568B
1
2
3
4
5
6
7
8
R J 4 5 P IN D ia g r a m
video
video
Power
Power
Power
Power
Power
Power
1
2
3
4
5
6
7
8
P in D ia g r a m
video
video
Power
Power
Power
Power
Power
Power
1
23
4
5
6
7
8
8 C h a n n e l 3 6 V P o w e r S u p p ly P a s s i v e R e c e i v e r H u b
Item
Parameter
Channel
8 Channel
Function
Transmission Distance
Video Connector
BNC-M
UTP Cable Connector
RJ-45
Compatible With
PAL,NTSC,SECAM
Signal Transmission Band
0- 6MHz
Interference Rejection
>60db
Video
Properties
Surge Protection
2KV 10/700us Per IEC61000-4-5
ProtectionESD
Contact Discharge:6000V
Air Discharge:8000V
IEC61000-4-21995
Reliability
MTBF
> 10000h
SizeLWH 280 × 180 ×66.8mm
Outer Shell Material
Iron Metal
Color
Black
Physical
Properties
N.W.
2.3kg
Operation Temperature
0°C- 55°C
Storage Temperature
-20°C- 88°C
nvironmental
Relative Humidity
0%-95%
(noncondensing㸧
If any trouble in installation please follow these steps
Check if the installation is following the manual;
Check if all connection is rightand if RJ45 is conformed with IA/TIA568A or 568B;
Make sure cables are quality and the real distance not exceeds the allowed transmission distance
If yellow LED on RJ45 lighting on individual channel, please cut off power supply and unplug cable to
checking whether short circuit or power consumption overload
Using normal working device to instead of not working one to checking whether problem of device itself;
Please contact your vendor if trouble still exists.
300m(approx 12W for each camera)
8 C h a n n e l 3 6 V P o w e r S u p p ly P a s s iv e R e c e i v e r H u b
