Strona 1/4
Elworks Digital Multimeter
Vare nr. 5-200-0
Måling af transistor forstærkning (hFE)
VCC ca. 3 volt, lb ca. 10µA display hFE 1-1000.
Diode måling ( )
Testspænding 3,0 volt, strøm 1mA. Det følgende fald i mV
bliver vist. Brummeren vil lyde når modstanden er mindre end
ca. 50Ω.
Ledningsmodstand Ohm (Ω)
Ω Ω
Ω Ω
Ω Ω
Ω Ω
Ω Ω

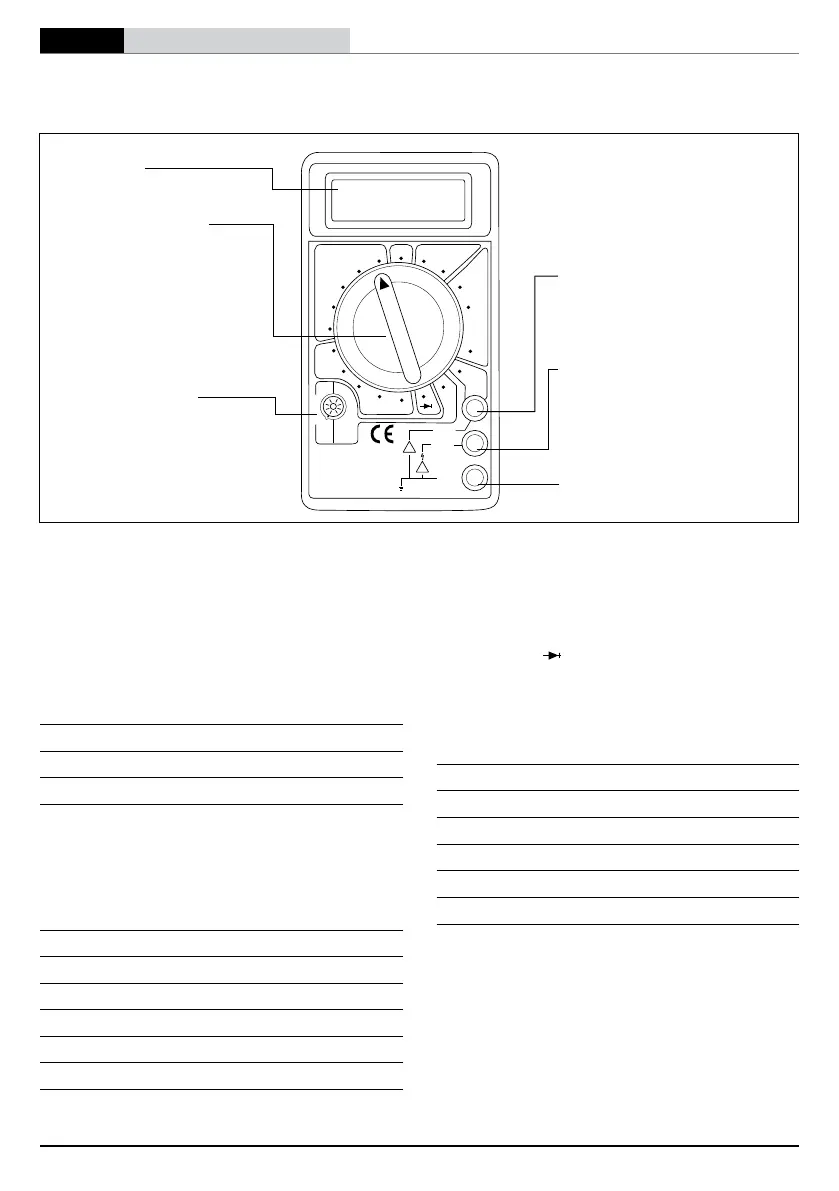

DK/N Brugsanvisning
10A udtag:
Til rød (positiv) testledning til
aæsning af maximum 10A uden
sikring.
VΩmA udtag:
Til rød (positiv) testledning til alle
aæsninger af volt, ampere (op til
10A) og ohm (ledningsmodstand).
COM udtag (almindelig):
Til sort testledning.
Display
Afbryder og
funktionsvælger:
Drejeafbryder bruges til at
vælge funktion og registre-
ringsområde, såvel som
tilslutning til og afbrydelse af
multimeterens batteri. Efter
brug sættes funktionsvæl-
geren til ”OFF”.
NPN/PNP udtag
Denne vejledning bør læses igennem før produktet tages i
brug.
Funktionsbeskrivelse
ELWORKS Multimeteret DM830D er garanteret nøjagtighed i
mindst 1 år, hvis det anvendes under temperaturforhold fra -0˚
til +40˚C, og i miljøer med mindre end 85% relativ luftfugtig-
hed.
Måling af vekselspænding volt (ACV)
Input impedans: ca. 500kΩ
Frekvensområde: 40-400Hz. 200V.
40-100Hz. 750V.
Display: Sinusbølge rms gennemsnit-reaktion.
Måling af jævnstrøm ampere (DCA)
Belastningssikring: 0,2 ampere/250 volt sikret. 10 ampere
usikret.
000
HV
DCV
ACVOFF
10A DC
10A max
unfused
COM
500V max
1000
200
200
hFE
10A
200
20
20m
2000
m
2000
20K
200K
2000
k
2000
µ
200µ
200
m
200m
750
!
!
V mAΩ
750VAC
1000VDC
200mA max
DCA
Ω
1www.elworks.dk
Måling af jævnspænding volt (DCV)
Område Skalasping Nøjagtighed
Input impedans: 1mΩ.
Max. spænding: område 200mV 250 volt AC.
område 2000mV 750 volt AC eller DC.
Målingsmetoder
Måling af vekselspænding volt (ACV)
1. Rød testledning til VΩmA. Sort testledning til COM.
2. Vælg V~funktion med drejeafbryderen.
3. Testledningerne tilkobles kredsløbet.
Måling af jævnstrøm ampere (DCA)
1. Rød testledning til VΩmA. Sort testledning til COM.
Hvis spændingen som ønskes målt er mere end 200mA,
skal den røde testledning kobles til 10A udtaget.
2. Vælg A…funktion med drejeafbryderen.
3. Testledningerne tilkobles kredsløbet, der ønskes målt.
Drej drejeafbryderen nedad i skalaen (fra højeste enhed)
indtil resultatet fremgår i displayet.
Måling af transistor forstærkning (hFE)
1. Drej funktionsvælgeren til hFE.
2. Afgør om transistor typen er en NPN eller PNP, og nd
”Emitter”, ”Base” og ”Collector” lederne. Infør lederene i
de korrekte huller i hFE-udtaget på front af multitesteren
(blåt udtag). Displayet vil vise den anslåede hFE værdi
på baggrund af ”base” current 10ua og VCE 3,0 volt.
Diode måling ( )
1. Rød testledning til VΩmA. Sort testledning til COM.
2. Drej funktionsvælgeren til .
3. Forbind den røde ledning til anode (minuspol) på dioden
som skal testes, og forbind den sorte ledning til katode
(pluspol).
4. Det forudmålte spændingsfald vil blive vist i mA. Hvis
dioden er vendt om vil tallet ”1” blive vist.
Ledningsmodstand Ohm (Ω)
1. Rød testledning til V mA. Sort testledning til COM.Ω
2. Drejeafbryderen sættes i den foretrukne
Ω position.
3. Afbryd strømmen først og aad kondensatorer først,
hvis den ønskede måling er forbundet til et kredsløb.
4. Testledningerne tilkobles kredsløbet.
Måling af jævnspænding volt (DCV)
1. Rød testledning til V mA. Sort testledning til COM.Ω
2. Vælg funktion med drejeafbryderen. Hvis spændingen
ikke er kendt, begynd med drejeafbryderen på højeste
enhed.
3. Testledningerne tilkobles kredsløbet. Drej drejeafbryder
en nedad i skalaen (fra højeste enhed) indtil resultatet
fremgår i displayet.
Vedligehold
Udskiftning af 9 volt batteri
Hvis symbolet vises i displayet, er batteriet brugt
op, og bør udskiftes. Hvis der opstår mange målingsfejl,
indikerer det også at batteriet skal udskiftes. Når batteriet
udskiftes skal man være opmærksom på at der benyttes
korrekt batteritype.
Udskiftning af 0,25A/250V finsikring
Hvis testeren ikke reagerer på indførsels signalet, når mA
strøm måles, indikerer det at sikringen skal udskiftes. Når
sikringen udskiftes skal man være opmærksom på at der
benyttes korrekt sikringstype (F 250mA/250V).
Tekniske specifikationer:
Display: 3½ ciffer LCD m/aæsning op til
1999.
Polaritet: Automatisk polaritetsangivelse.
Tegn på overangivelse: ”1” vises i display
Funktionsmiljø: 0-40˚C, relativ luftfugtighed <85%
Opbevaring: Mellem -10 til +50˚C,
relativ luftfugtighed <85%
Batteri: 9 volt F22 1,5V XZ AA (medfølger)
Lav batteri advarsel: vises i display
Sikkerhedsstandard: IEC 1010-1, CAT II
Sikring: F 200mA/250V (Ø5x20mm)
2 www.elworks.dk
Elworks Digital Multimeter
Artikel nr. 5-200-0
Mätning av transistorförstärkning (hFE)
VCC ca 3 volt, lb ca 10µA display hFE 1-1000.
Diodmätning ( )
Testspänning 3,0 volt, strömstyrka 1mA. Det följande fallet
i mV visas. Summern låter när motståndet är mindre än ca
50Ω.
Ledningsmotstånd Ohm (Ω)
Ω Ω
Ω Ω
Ω Ω
Ω Ω
Ω Ω
SBruksanvisning
10A uttag:
Till röd (positiv) testledning för
avläsning av maximum 10A utan
säkring.
VΩmA uttag:
Till röd (positiv) testledning för
alla avläsningar av volt, ampere
(upp till 10A) och ohm (lednings-
motstånd).
COM uttag (allmänt):
Till svart testledning.
Display
Strömbrytare och funkti-
onsväljare:
Vridströmbrytaren användes
till att välja funktion och
registreringsområde liksom
för att slå till och från
multimeterns batteri. Efter
användning ställes funkti-
onsväljaren på ”OFF”.
NPN/PNP uttag
Den här bruksanvisningen ska läsas innan produkten tas
i bruk.
Funktionsbeskrivning
ELWORKS Multimeter DM830D har garanterad noggrann-
het i minst 1 år, om den används under temperaturförhål-
landen från -0° till +40°C, och i miljöer med mindre än 85%
relativ luftfuktighet.
Mätning av volt växelspänning (ACV)
Input impedans: ca 500kΩ
Frekvensområde: 40-400Hz. 200V.
40-100Hz. 750V.
Display: Sinuskurva rms medelvärde.
Mätning av ampere likström (DCA)
Belastningssäkring: 0,2 ampere/250 volt säkrad. 10 am-
pere osäkrad.
000
HV
DCV
ACVOFF
10A DC
10A max
unfused
COM
500V max
1000
200
200
hFE
10A
200
20
20m
2000
m
2000
20K
200K
2000
k
2000
µ
200µ
200
m
200m
750
!
!
V mAΩ
750VAC
1000VDC
200mA max
DCA
Ω
3www.elworks.dk
