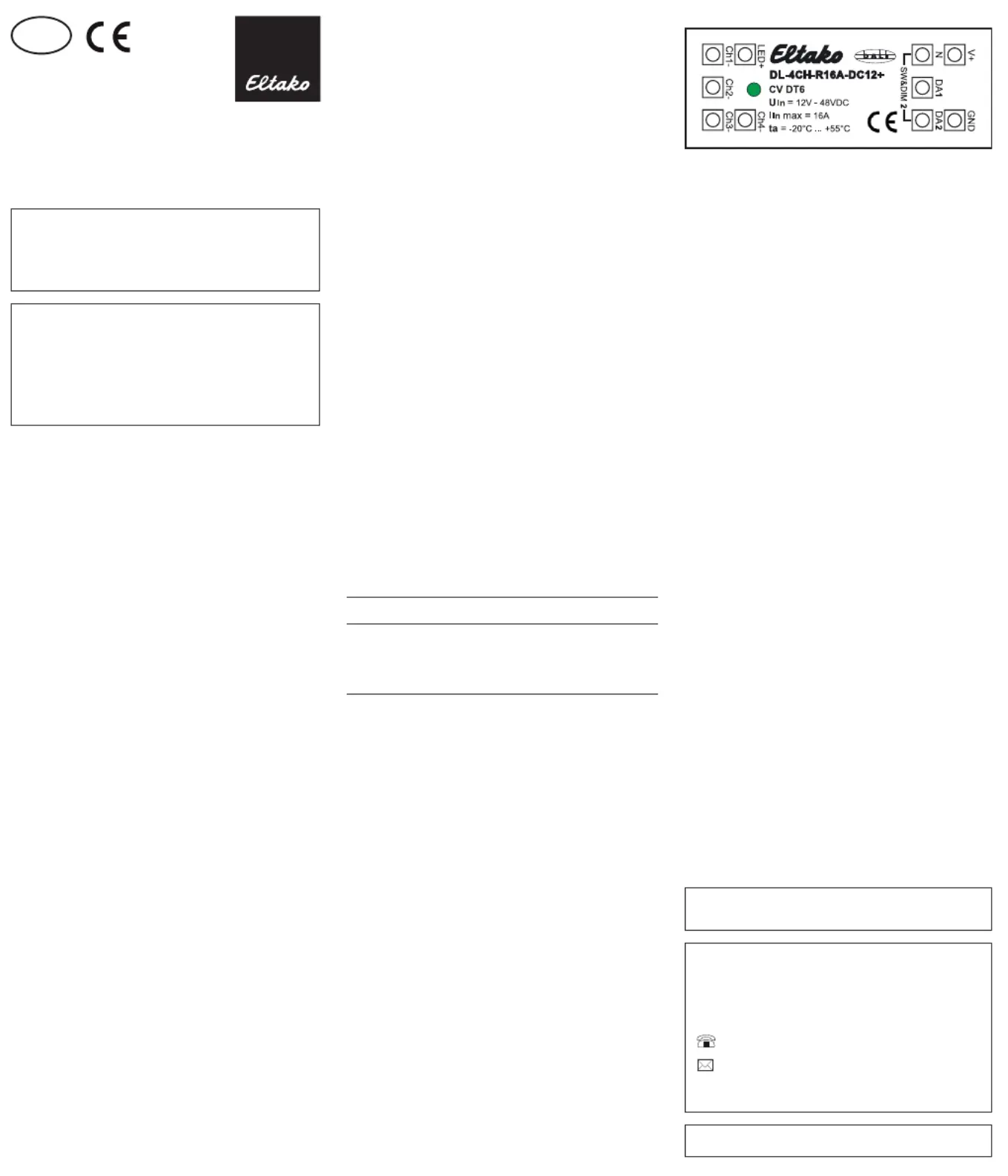

4 channels DALI LED dimmer for DIN-EN
60715 TH35 rail mounting. 98x17,5x56 mm.
Protection class IP20.
Only 0.12 watt standby loss.
Designed to control constant voltage LED
modules (CV) at operating voltages of 12 V to
48 V.
Operating mode DT6: separate control of
channels via 4 DALI addresses.
Operating mode Colour&Dim:
activated by 2 DALI addresses, one to adjust
brightness and one to set the colour.
SwitchDim2:
operation via 2 pushbutton inputs permits
control of brightness and colour without
DALI.
Dimming range 0.1%-100%.
Switchable PWM frequency (122 Hz/
244 Hz/488 Hz/976 Hz).
Power supply from 12 V to 48 V DC (depending
on operating voltage of LED modules).
Connected current 16 A-
The maximum connected current can be
distributed to any channel.
High eciency.
Conguration via DALI Cockpit PC software
and DALI USB interface.
Operating modes:
The device has several operating modes:
DT6 (as-delivered state): In this operating
mode each channel is controlled by a
separate DALI address (Device Type 6).
4 channels DALI LED dimmer 16 A
DL-4CH-R16A-DC12+
GB
Temperature at mounting location:
-20°C up to +50°C.
Storage temperature: -25°C up to +70°C.
Relative humidity:
annual average value <75%.
33 000 021 - 1
Only skilled electricians may install this
electrical equipment otherwise there is
the risk of re or electric shock!
Alternatively, operation can also take place
by two pushbutton inputs (SwitchDim2):
SwD1:
brightness.
Press pushbutton briey: On/Off.
Press pushbutton long: Dim.
SwD2:
Scene switch (press pushbutton briey).
Colour&Dim:
This operating mode is used to control RGB
luminaries. Control is by means of 2 DALI
addresses; one address affects brightness
and the other affects channel distribution
(e.g.: colour).
Colour&Dim mode is used to adjust colour
temperature without affecting brightness
and vice versa. Adjustment is by means of
DALI standard commands such as Dim Up/
Down. This permits all customary controls
and gateways (e.g. KNX). This control option
is an alternative to DT8-RGBWAF mode.
Operable via DALI or SwitchDim2:
DALI address 1, SwD1: brightness.
DALI address 2, SwD2: Colour.
Technical data
Max. connected current 16 A
Screw terminals:
Max. connection
cross-section 2.5 mm2
Must be kept for later use!
Eltako GmbH
D-70736 Fellbach
Technical Support English:
+49 711 94350025
technical-support@eltako.de
eltako.com
19/2021 Subject to change without notice.
The crossed-out waste container indicates
that batteries may not be disposed with
other household or commercial waste.
