Instrukcja obsługi Elo 22I5 I-SERIES TOUCHCOMPUTER
Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla Elo 22I5 I-SERIES TOUCHCOMPUTER (45 stron) w kategorii ambona. Ta instrukcja była pomocna dla 2 osób i została oceniona przez 2 użytkowników na średnio 4.5 gwiazdek
Strona 1/45

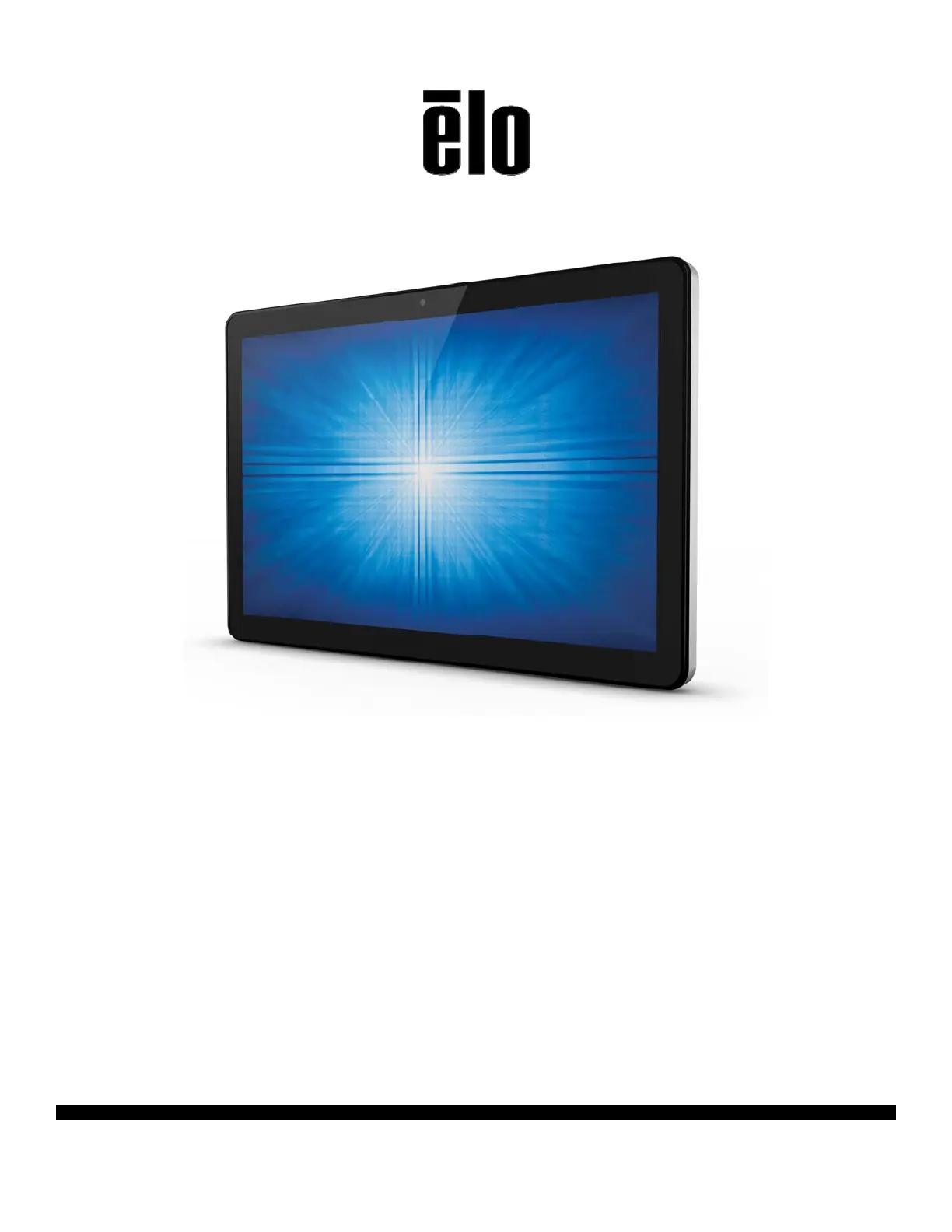

User Manual: Windows I-Series AiO Interactive Signage
UM600086 Rev A, Page 1 of 45
USER MANUAL
Elo Touch Solutions
ESY15i2 15.6” Windows I-Series AiO Interactive Signage
ESY22i2 21.5” Windows I-Series AiO Interactive Signage
ESY15i5 15.6” Windows I-Series AiO Interactive Signage
ESY22i5 21.5” Windows I-Series AiO Interactive Signage
UM600086 Rev. A
User Manual: Windows I-Series Interactive Signage
UM600086 Rev A, Page 2 of 45
Copyright © 2016 Elo Touch Solutions, Inc. All Rights Reserved.
No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or
translated into any language or computer language, in any form or by any means, including, but not
limited to, electronic, magnetic, optical, chemical, manual, or otherwise without prior written permission
of Elo Touch Solutions, Inc.
Disclaimer
The information in this document is subject to change without notice. Elo Touch Solutions, Inc. and its
Affiliates (collectively "Elo") makes no representations or warranties with respect to the contents
herein, and specifically disclaims any implied warranties of merchantability or fitness for a particular
purpose. Elo reserves the right to revise this publication and to make changes from time to time in the
content hereof without obligation of Elo to notify any person of such revisions or changes.
Trademark Acknowledgments
Elo, Elo (logo), Elo Touch, Elo Touch Solutions, and TouchPro are trademarks of Elo and its Affiliates. Windows is a
trademark of Microsoft Corporation
.
User Manual: Windows I-Series Interactive Signage
UM600086 Rev A, Page 3 of 45
Table of Contents
Read this first .......................................................................................................... 5
Product Description ............................................................................ 7
Precautions ......................................................................................... 7
I-Series Layout .................................................................................... 8
Elo Expansion Module (optional for POS capability) Layout ............... 9
Chapter 2: Getting Started ..................................................................................... 11
Unpacking the Windows I-Series AiO Interactive Signage ............... 11
General Mounting Information .......................................................... 12
Rear VESA Mount ............................................................................ 13
Chapter 3: Operation ............................................................................................. 14
General Information .......................................................................... 14
Front OSD Control Buttons ............................................................... 14
L.E.D. Functionality – POWER LED ................................................. 15
L.E.D. Functionality – Wireless LAN LED ......................................... 15
L.E.D. Functionality – Ethernet LED (i2 product shown) ................... 16
Using the Input/output Panel (i2 product shown) .............................. 16
Setting Up the Operating System ..................................................... 16
Creating the Recovery Flash Drive ................................................... 19
Recovering the Operating System .................................................... 23
Chapter 4: Options and Upgrades ....................................................................... 26
Optional Peripherals Kits .................................................................. 26
Magnetic Stripe Reader Kit (E001002) ............................................. 26
Near Field Communication Kit (E001004) ........................................ 28
Barcode Reader Kit (E093433) ......................................................... 30
I-Series 15.6” Stand Kit (E044162) ................................................... 32
I-Series 21.5” Stand Kit (E044356) ................................................... 33
I-Series Wall Mount Kit (E143088) .................................................... 34
Chapter 5: Technical Support ............................................................................... 34
Trouble Shooting for Common Problems .......................................... 35
Technical Assistance ........................................................................ 35
Chapter 6: Safety & Maintenance ........................................................................ 36
Safety ................................................................................................ 36
I-Series Care and Handling .............................................................. 37
Waste Electrical & Electronic Equipment .......................................... 38
Chapter 7: Regulatory Information ...................................................................... 39
Specyfikacje produktu
| Marka: | Elo |
| Kategoria: | ambona |
| Model: | 22I5 I-SERIES TOUCHCOMPUTER |
| Kolor produktu: | Czarny |
| Typ produktu: | All-in-One PC |
| Szerokość opakowania: | 685 mm |
| Wysokość opakowania: | 493 mm |
| Głębokość opakowania: | 180 mm |
| Bluetooth: | Tak |
| Wersja Bluetooth: | 4.0 |
| Wbudowane głośniki: | Tak |
| Moc wyjściowa (RMS): | 4 W |
| Certyfikaty: | UL/cUL, FCC, TUV, CB, CE, VCCI |
| Ilość portów USB: | 4 |
| Obsługiwany typ USB: | Micro-USB |
| Gniazdko wyjścia DC: | Tak |
| Zasilacz sieciowy: | Tak |
| Typ HD: | Full HD |
| Technologia baterii: | Litowo-jonowa (Li-Ion) |
| Typ ekranu: | TFT |
| Długość przekątnej ekranu: | 21.5 " |
| Obsługiwane typy kart pamięci: | Nieobsługiwany |
| Przeznaczenie: | Poziomy/Pionowy |
| Prędkość transferu danych przez Ethernet LAN: | 10,100,1000 Mbit/s |
| Ilość portów Ethernet LAN (RJ-45): | 1 |
| Zakres temperatur (eksploatacja): | 0 - 35 °C |
| Zakres wilgotności względnej: | 20 - 80 % |
| Rozdzielczość: | 1920 x 1080 px |
| Natywne proporcje obrazu: | 16:9 |
| Technologia dotyku: | Multi-touch |
| Ekran dotykowy: | Tak |
| Taktowanie procesora: | 2.3 GHz |
| Typ procesora: | Intel® Core™ i5 |
| Model procesora: | i5-6500TE |
| Wi-Fi: | Tak |
| Standardy Wi- Fi: | 802.11a, Wi-Fi 5 (802.11ac), 802.11b, 802.11g, Wi-Fi 4 (802.11n) |
| Skrócona instrukcja obsługi: | Tak |
| Przewody: | Prąd przemienny |
| Wyjście liniowe: | Tak |
| Przewodowa sieć LAN: | Tak |
| Zintegrowany czytnik kart: | Nie |
| Pobór mocy: | 90.63 W |
| Waga wraz z opakowaniem: | 8030 g |
| Podstawowy standard Wi-Fi: | Wi-Fi 5 (802.11ac) |
| Zakres temperatur (przechowywanie): | -20 - 60 °C |
| Dopuszczalna wilgotność względna: | 5 - 95 % |
| Producent procesora: | Intel |
| Liczba rdzeni procesora: | 4 |
| Typ pamięci wewnętrznej: | DDR4-SDRAM |
| Pamięć wewnętrzna: | 4 GB |
| Zainstalowany system operacyjny: | Nie |
| Typ slotów pamięci: | SO-DIMM |
| Maksymalna pojemność pamięci: | 16 GB |
| Gniazdo procesora: | LGA 1151 (Socket H4) |
| Dołączona myszka: | Nie |
| Kształt ekranu: | Płaski |
| Kolory wyświetlacza: | 16.78 millionów kolorów |
| Czas odpowiedzi (typowy): | 30 ms |
| Wbudowana kamera/aparat: | Tak |
| HDMI: | Tak |
| Szerokość urządzenia (z podstawą): | 524 mm |
| Głębokość urządzenia (z podstawą): | 45 mm |
| Wysokość urządzenia (z podstawą): | 324 mm |
| Waga (z podstawą): | 5470 g |
| Jasność: | 225 cd/m² |
| Nośniki: | SSD |
| Napięcie wyjściowe adaptera AC: | 19 V |
| Port DVI: | Nie |
| Montaż naścienny / rzutowanie na sufit: | Tak |
| Podświetlenie LED: | Tak |
| Częstotliwość adaptera AC: | 50/60 Hz |
| Napięcie wejściowe adaptera AC: | 100 - 240 V |
| Gniazda pamięci: | 2 |
| Całkowita pojemność przechowywania: | 128 GB |
| Wyjście audio: | Tak |
| Procesor ARK ID: | 88186 |
| Technologia Intel® Hyper Threading (Intel® HT Technology): | Nie |
| Technologia Intel® Turbo Boost: | 2.0 |
| Technologia Intel® Quick Sync Video: | Tak |
| Technologia Intel® InTru™ 3D: | Tak |
| Technologia Intel® Clear Video HD (Intel® CVT HD): | Tak |
| Nowe instrukcje AES (Intel® AES-NI): | Tak |
| Technologia Udoskonalona Intel SpeedStep: | Tak |
| Technologia Intel® Trusted Execution: | Tak |
| Maksymalna konfiguracja CPU: | 1 |
| Intel® Enhanced Halt State: | Tak |
| Intel® Clear Video Technology dla MID (Intel® CVT for MID): | Tak |
| Intel® VT-x with Extended Page Tables (EPT): | Tak |
| Intel® TSX-NI: | Tak |
| Intel® Secure Key: | Tak |
| Intel® 64: | Tak |
| Intel® OS Guard: | Tak |
| Technologia Wirtualizacji Intel® (Directed I/O) (VT-d): | Tak |
| Technologia Intel® Clear Video: | Tak |
| Technologia Intel® Software Guard Extensions (Intel® SGX): | Tak |
| Wersja technologii Intel® Secure Key: | 1.00 |
| Technologia virtualizacji Intel® (VT-x): | Tak |
| Wersja Intel® TSX-NI: | 1.00 |
| Typ pamięci procesora: | Smart Cache |
| Cache procesora: | 6 MB |
| Wskaźnik magistrali systemowej: | 8 GT/s |
| Maksymalne taktowanie procesora: | 3.3 GHz |
| Litografia procesora: | 14 nm |
| Liczba wątków: | 4 |
| Tryb pracy procesora: | 64-bit |
| Nazwa kodowa procesora: | Skylake |
| Maksymalna pamięć wewnętrzna wspierana przez procesor: | 64 GB |
| Typy pamięci wspierane przez procesor: | DDR3L-SDRAM, DDR4-SDRAM |
| Taktowanie zegara pamięci wspierane przez procesor: | 1333,1600,1866,2133 MHz |
| Przepustowość pamięci obsługiwana przez procesor ( max ): | 34.1 GB/s |
| Kanały pamięci wspierane przez procesor: | Podwójny |
| Pamięć ECC wspierana przez procesor: | Nie |
| Maksymalna liczba linii PCI Express: | 16 |
| Konfiguracje PCI Express: | 1x16, 1x8+2x4, 2x8 |
| Termiczny układ zasilania (TDP): | 35 W |
| Bezkonfliktowy procesor: | Tak |
| Stepping: | R0 |
| Instrukcje obsługiwania: | AVX 2.0, SSE4.1, SSE4.2 |
| Kod procesora: | SR2LR |
| Technologia Execute Disable Bit (EDB): | Tak |
| Stan spoczynku: | Tak |
| Technologie Thermal Monitoring: | Tak |
| Skalowalność: | 1S |
| Wbudowane opcje dostępne: | Tak |
| Typ magistrali: | DMI3 |
| Wielkość opakowania procesora: | 37.5 x 37.5 mm |
| Układ pamięci: | 1 x 4 GB |
| Prędkość zegara pamięci: | 2133 MHz |
| Karta graficzna on-board: | Tak |
| Model karty graficznej on-board: | Intel® HD Graphics 530 |
| Wersja gniazd typu Slot (PCI Express): | 3.0 |
| Napięcie pamięci wspierane przez procesor: | 1.35 V |
| Seria procesora: | Intel Core i5-6500 Desktop series |
| Generowanie procesora: | Intel® Core™ i5 szósta generacji |
| Wbudowana bazowa częstotliwość procesora: | 350 MHz |
| Dynamiczne taktowanie wbudowanej karty graficznej (max): | 1000 MHz |
| Maksymalna pamięć wbudowanej karty graficznej: | 64 GB |
| Liczba monitorów wspieranych (wbudowana karta graficzna): | 3 |
| Wbudowana karta graficzna wersja DirectX: | 12.0 |
| Wbudowana karta graficzna wersja OpenGL: | 4.4 |
| Model dedykowanej karty graficznej: | Niedostępny |
| ID wbudowanego urządzenia graficznego: | 0x1912 |
| Typ zintegrowanej karty graficznej: | Intel® HD Graphics |
| Intel® Small Business Advantage (Intel® SBA): | Tak |
| Intel® Wireless Display (Intel® WiDi): | Tak |
| Technologia Intel® Identity Protection (Intel® IPT): | Tak |
| Intel® Insider™: | Tak |
| Intel® Stable Image Platform Program (SIPP): | Tak |
| Układ graficzny i litografia IMC: | 14 nm |
| Specyfikacja systemu Thermal Solution: | PCG 2015A |
| Wersja Intel® Stable Image Platform Program (SIPP): | 1.00 |
| Intel® Small Business Advantage (SBA) wersja: | 1.00 |
| Wersja technologii Intel® Identity Protection: | 1.00 |
| Liczba zainstalowanych dysków: | 1 |
| Napędy optyczne: | Nie |
| W zestawie klawiatura: | Nie |
| Pojemność pamięci SSD: | 128 GB |
| Liczba zainstalowanych dysków SSD: | 1 |
| Interfejs pamięci SSD: | SATA |
| Odłączany ekran: | Nie |
Potrzebujesz pomocy?
Jeśli potrzebujesz pomocy z Elo 22I5 I-SERIES TOUCHCOMPUTER, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą
Instrukcje ambona Elo
27 Grudnia 2024
27 Grudnia 2024
4 Października 2024
4 Października 2024
4 Października 2024
4 Października 2024
4 Października 2024
4 Października 2024
4 Października 2024
4 Października 2024
Instrukcje ambona
- ambona Lenovo
- ambona Acer
- ambona Fujitsu
- ambona Viewsonic
- ambona Asus
- ambona Medion
- ambona MSI
- ambona HP
- ambona Tripp Lite
- ambona Dell
- ambona Asrock
- ambona ECS
- ambona Cybernet
- ambona Planar
- ambona Zotac
- ambona Intel
- ambona AOpen
Najnowsze instrukcje dla ambona
27 Grudnia 2024
27 Grudnia 2024
26 Grudnia 2024
25 Grudnia 2024
21 Grudnia 2024
20 Grudnia 2024
9 Grudnia 2024
9 Grudnia 2024
9 Grudnia 2024
8 Grudnia 2024
