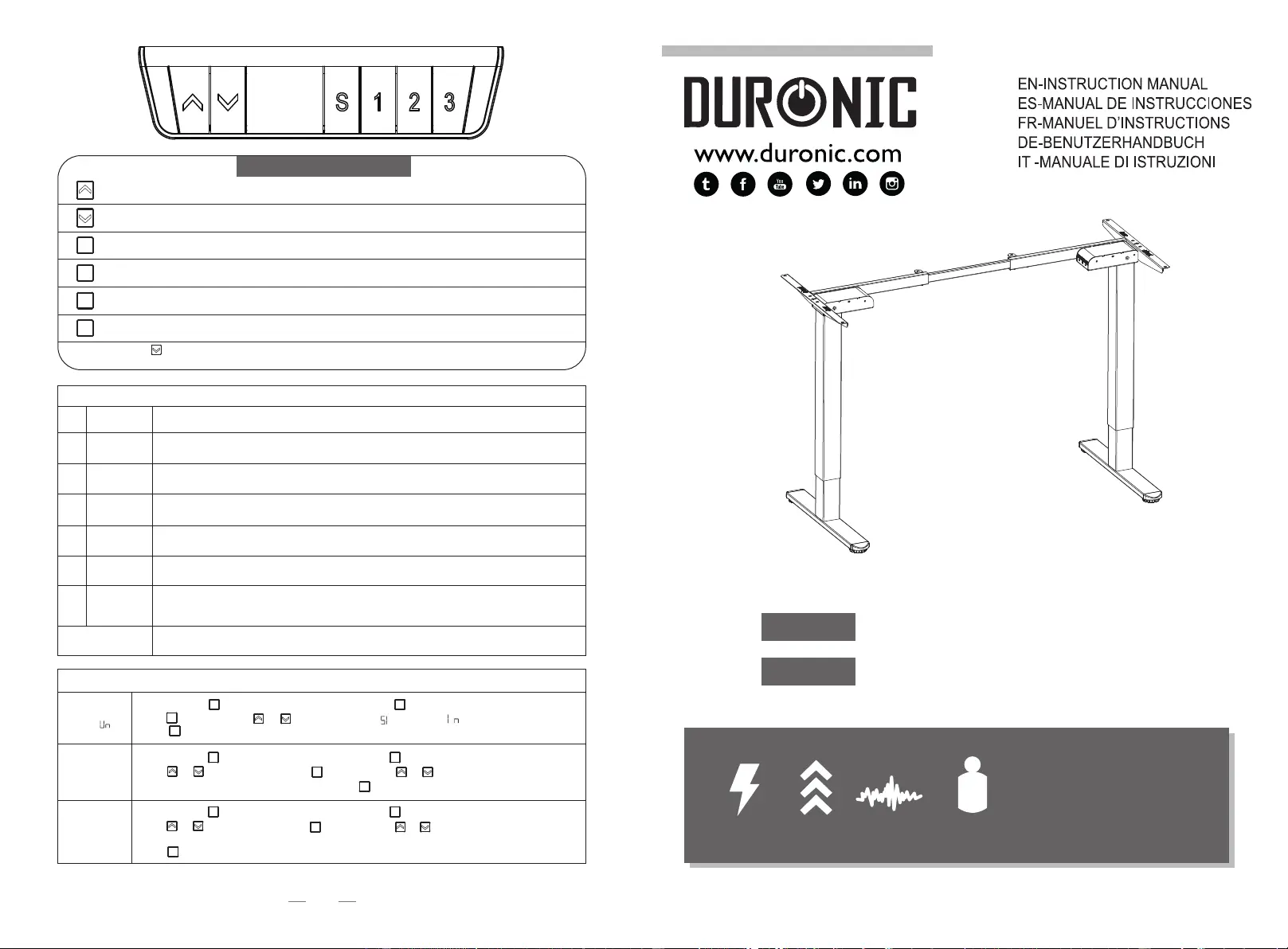

Strona 1/4
07
ＣＡＵＴＩＯＮ：　ＤＯ　ＮＯＴ　ＥＸＣＥ
ＭＡＸＩＭＵＭ　ＬＩＳＴＥＤ　ＷＥＩＧＨ
ＣＡＰＡＣＩＴＹ．ＳＥＲＩＯＵＳ　ＩＮＪ
ＯＲ　ＰＲＯＰＥＲＴＹ　ＤＡＭＡＧＥ　Ｍ
ＯＣＣＵＲ！　
Power Input
100V-240V
Speed
25 mm/s
Load Capability
176 lbs / 80 kg
Motion Noise
＜55dB
RATED
●Length Adjustment Range: 100-160cm
●Height Adjustment Range: 72-120cm
●3-Level Height Memory Function
Adjust the desk upwards
Adjust the desk downwards
Height Preset 1
Height Preset 2
Height Preset 3
Press for 5 seconds, the display will show 'RES' keep pressing the key until the legs move down to
the lowest position.
To set Height Preset, press the S button until the LED Display flashes then press Preset 1, 2, 3 to
program preset.
S
1
3
2
Reset
Protection mode (auto lock screen mode)
Over-heating
Hot
E10
E20
E02
E32
E31
E60
protection
Detection
alarm
Overload
protection
Rebound
protection
Overvoltage
alarm
Undervoltage
alarm
Step out
alarm
Breaking
protection
Alarms when continuously in motion for 2 minutes.
Power back on and wait for at least 18 minutes before adjusting height again.
Alarms when motor sensor cannot be detected.
Turn off power, check the connection of motor and control box, and then power back on.
If alarm sounds when the desk is moving up, remove loads off the desk and try again.
Alarms when vibrated, collided or inclined during height adjustment. Check if there is anything
in the way of desk motion. Then proceed to the reset the motor.
If it alarms when desk is moving down, turn off the power, remove loads off the desk and re-try.
It alarms when voltage is higher than anticipated value. check the connection Turn the power off,
between power and control box. If no problem, power it back on.
It alarms when voltage is lower than required value. check the connection Turn the power off,
between power and control box. If no problem, power it back on.
It alarms when height difference between left leg and right leg exceeds the set value.
Power off first. Check whether the left leg and the right leg are in the same height. If not, re-do
Installation Step 3 to make them same height. Power it back on.
It stops and enters protection state when motor cables or manual control cables are removed
or disconnected accidentally; goes back to normal after it’s reconnected and alarm is cleared.
Engineering Mode
Chang Di plae s yed
Unit ( )
Change
Brightness (br)
Colli io Fos n rce
De ect tio (Cn F)
Long press the button, “S--”shows and flashes. Press again and the display shows “Un”.
shows “Un”.
“OFF”, Low (L), al (n) or Heavy (H) c lision force detection.Norm ol
S S
Press to save your choice.
S
Low (L), Normal (n) or High (H) brightness. Press to save your choice.
S
Long press the button, “S--”shows and flashes. Press again and the display
S S
shows “Un”. Long press the button, “S--”shows and flashes. Press again and the display
S S
Press to save your choice.
S
Press or to switch to “CF”. Press to select. Press or to switch between
S
Press or to switch to “br”. Press to select. Press or to switch between
S
Press to select. Press or to switch between“ ”(metric) or “ ” (imperial).
S
TM61 BK
TM61 WE
01 06
Cable Clip (x2)
F
Step 7
1
3
2
F
1
3-1 3-2
2
Connect the Control Panel to corresponding Lifting Column motor
cables and Power Adapter cables.
Use the Extension cable to connect to the motor cable on the other
side.
Plug the power adapter cable into a power outlet to start adjusting
the desk.
USB&
Type-c
CONTENTS
Install the Rubber Pads
Allen Key S=5mm
Rubber Pad
Cable Clip
Spare Parts
M6×11mm (x2)
Rubber Pad (x2)
M5×16mm (x2)
M3.5×19mm (x1)
0205
M5×16mm(x10)
B
M3.5×19mm(x2)
C
B
D
M6×11mmScrews
Hardware List
M5×16mmScrews
M3.5×19mmScrews
Rubber Pad(x10)
D
C
Step 5
Step 6
With another person, flip the frame upside down
on top of a tabletop (Not Included) and attach
them together.
1
2
2
1
Lifting Column
Leg Base
Side Plate
Crossbar 1pc 20pcs
10pcs
10pcs
2pcs
2pcs
1pc
1pc
1pc
1pc
1pc
1pc
2pcs
2pcs
2pcs
Left Crossbar
Right Crossbar
Extension cable
Control Panel
Power Adapter
Power
