Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.crimsonav.com support@crimsonav.com
Ceiling mount box
For 32”-55” TV’s / Weight Capacity: 100 lb
C55V
TM
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún fin que no sea explícitamente especificado por Crimson
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Crimson AV o llame a un operario cualificado. Crimson AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare-
des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
i A D V E RT E N C I A !
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specified by Crimson AV. Improper installa-
tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Crimson AV Customer Service or call a
qualified contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WA R N I N G ! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n’est pas re-
sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AV E RT I S S E M E N T
2C55V-001

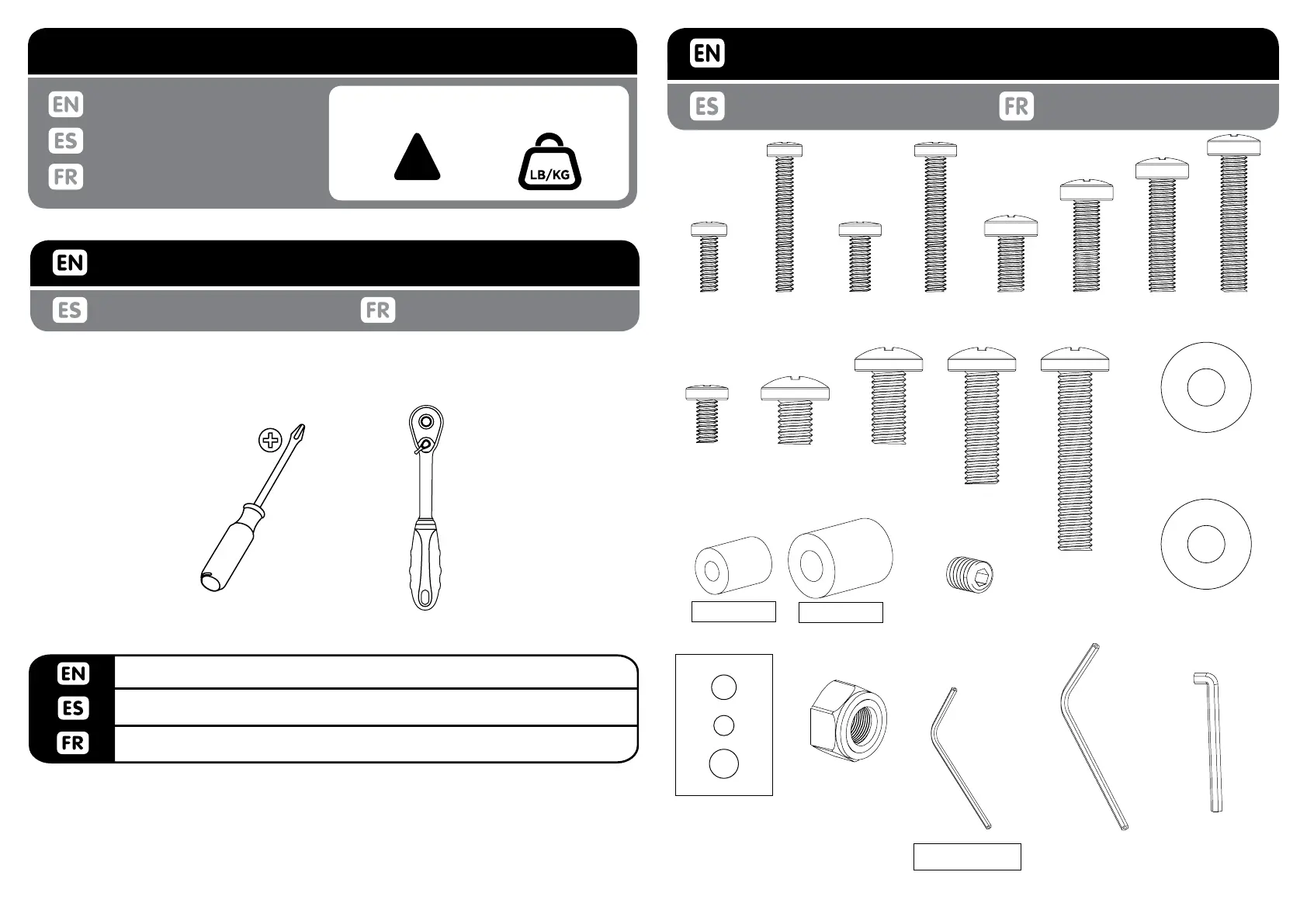

PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
100lb / 45kg
CA UTI ON!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4)
M6 x 12mm
J (4)
M6 x 20mm
K (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 10mm
E (4)
M4 x 30mm
G(4)
Multiwasher
V (4)
M8 Washer
U (12)
M8 POM Washer
Y (2)
M8 x 10mm
T (2)
Lock Nut
Q (4)
AA (1)
5mm Short wrench
BB (1)
5mm Allen wrench
M5 x 12mm
H (4)
CC (1)
2.5mm Allen wrench
DD (2)
Set screws
Phillips Screwdriver. Socket wrench 13mm.
Destornillador de estrella. Toma llave de 13 mm
Tournevis cruciforme. 13mm Clé à douille.
3C55V-0001
IN S TA L L I N S T R U C T I O N S
Instrucciones de instalación Instructions d’installation

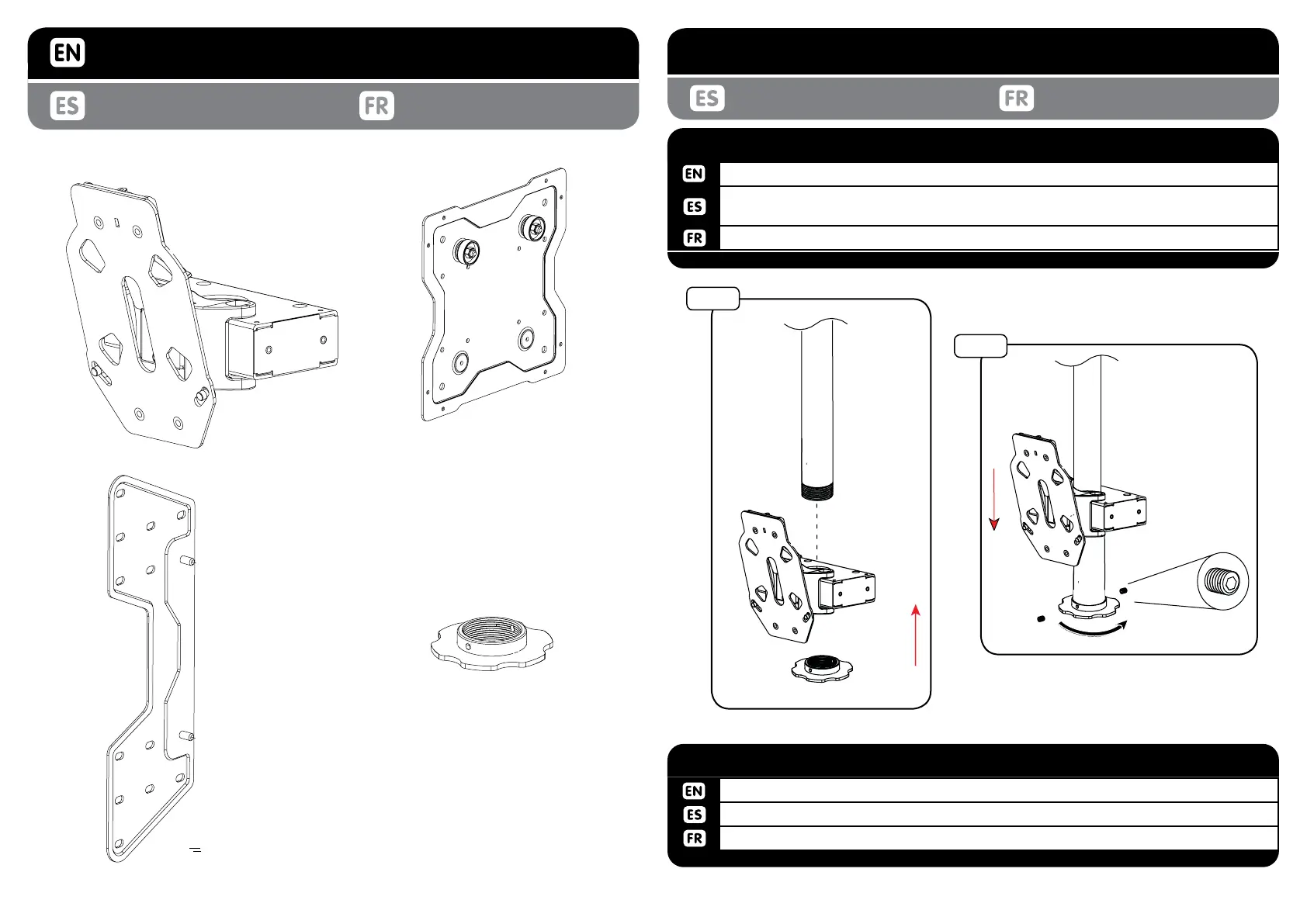

1a - 1
1a - 2
Tighten retaining collar (D) by making several turns and lock into place using set screws (DD).
Apriete collar de retención (D), haciendo varias vueltas y de bloqueo en su lugar con tornillos de fijación (DD).
Serrer collier de retenue (D) en faisant plusieurs tours et verrouiller en place en utilisant vis (DD).
A S S E M B LY I N S TA L L AT I O N1a - 2
Slide horizontal assembly (A) onto end of extension pipe followed by retaining collar (D).
Deslice el montaje horizontal (A) sobre el extremo del tubo de extensión seguido de
retención de cuello (D).
Faites glisser l’assemblage (A) sur l’extrémité du tuyau d’extension suivie conservant collier (D).
A S S E M B LY I N S TA L L AT I O N1a - 1
PA C K A G E C O N T E N T S
Contenido del paquete Contenu de l’emballage
B
Mount bracket
C (2)
Extension Adapter
A
Horizontal Assembly
D
Retaining collar
