HEX70B-KIT

User Manual

HEX70B-RX Receiver

HEX70B-TX Transmitter

Revision 4_04-2018

HEX70B-KIT USER MANUAL

02 www.blustream.co.uk

Surge protection device

recommended

This product contains sensitive electrical

components that may be damaged

by electrical spikes, surges, electric

shock, lightning strikes, etc. Use of surge

protection systems is highly recommended

in order to protect and extend the life of

your equipment.

Safety And

Performance Notice

The transmission distances of HDMI

over UTP cables are measured using TE

CONNECTIVITY 1427071-6

EIA/TIA-568-B termination (T568B) of cables

is recommended for optimal performance.

To minimise interference of the unshielded

twisted pairs in the CAT5e/6 cable do not

run the HDBaseT/Cat5e/6/6a cabling with

or in close parallel proximity to mains

power cables.

Do not substitute or use any other power

supply other than the enclosed unit, or a

Blustream approved replacement.

Do not disassemble either the Transmitter

or Receiver units for any reason. Doing so

will void the manufacturer’s warranty.

Introduction 03

Features 03

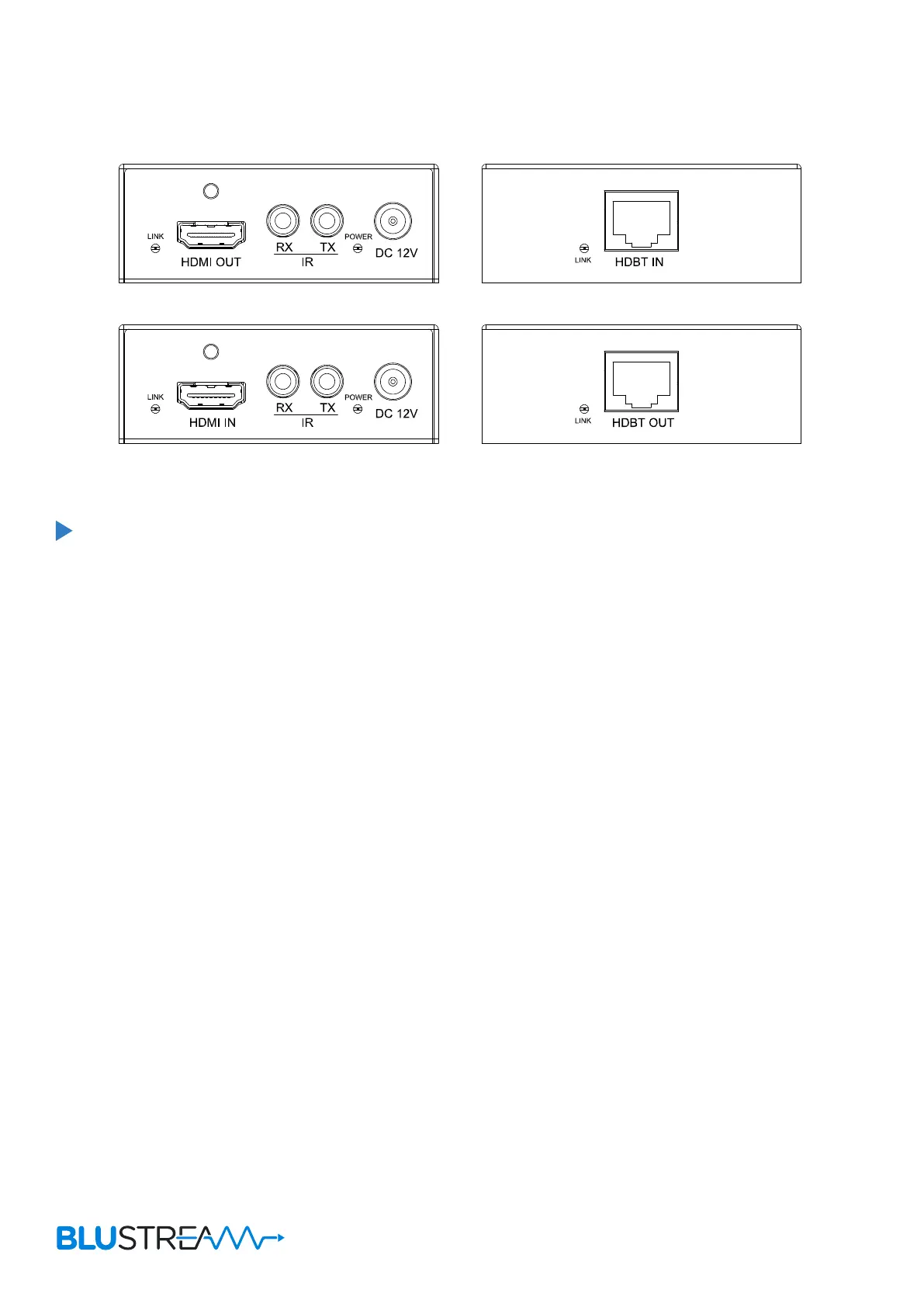

Panel Descriptions 04

Terminating HDBaseT CAT Cables 05

Understanding TX/RX Status Lights 05

4K Video Distribution 06

Application Diagram 06

InfraRed Distribution 07

Specifications 08

Package Contents 08

Maintenance 08

Installer notes 09

Contents

Thank you for purchasing

this product.

For optimum performance and safety,

please read these instructions carefully

before connecting, operating or

adjusting this product. Please keep this

manual for future reference.

HEX70B-KIT USER MANUAL

contact support@blustream.co.uk / support@blustream.com.au

Our HEX70B-KIT 4K HDBaseT extender set oers market leading features ™

and outstanding value. The product delivers HDMI, Bi-directional IR and Bi-

directional PoH (PoE) up to lengths of 70m.

Introduction

FEATURES:

• Advanced HDBaseT technology oering uncompressed video and audio with zero latency

• Extends HDMI 1080p up to a distance of 70m over a single CAT cable

• Supports 4K UHD video up to 40m (3840 x 2160 @30Hz 4:4:4, 4096 x 2160 @24Hz 4:4:4, and 4K @60Hz 4:2:0)

• Supports all industry standard video resolutions including VGA-WUXGA and 480i-4K

• Supports 3D signal display

• Supports all known HDMI audio formats including Dolby TrueHD, Dolby Atmos, Dolby Digital Plus and DTS-HD

Master Audio transmission

• Bi-directional IR pass-through

• Supplied with Blustream IR receiver and emitter

• Supports bi-directional PoH (Power over HDBaseT™) to power extenders from either Transmitter or Receiver end

• HDCP2.2 compliant

Specyfikacje produktu

Marka:	Blustream
Kategoria:	odbiornik
Model:	HEX70B-RX
Kolor produktu:	Czarny
Wysokość produktu:	26 mm
Szerokość produktu:	110 mm
Głębokość produktu:	75 mm
Waga produktu:	250 g
W zestawie pilot zdalnego sterowania:	Tak
Certyfikat środowiskowy (zrównoważonego rozwoju):	RoHS
Ilość portów Ethernet LAN (RJ-45):	1
Zakres temperatur (eksploatacja):	0 - 40 °C
Moc wyjściowa na kanał (20-20kHz @ 8 Ohm):	- W
Kanały wyjścia audio:	7.1 kan.
Typ odbiornika:	Stereo
Wbudowane dekodery dzwieku:	DTS-HD Master Audio, Dolby Atmos, Dolby Digital Plus
Przewodowa sieć LAN:	Tak
Napęd optyczny dołączone:	Nie
Zintegrowany czytnik kart:	Nie
Kompatybilność 3D:	Tak
Waga wraz z opakowaniem:	350 g
Zakres temperatur (przechowywanie):	-20 - 60 °C
Przewodnik użytkownika:	Tak
HDCP:	Tak
Wymiary opakowania (SxGxW):	140 x 115 x 35 mm
Obsługiwane rozdzielczości grafiki:	3840 x 2160,4096 x 2160
Zdalne wejście IR:	1
Obsługa funkcji Plug & Play:	Tak
Dokowanie Apple:	Nie
Audio Return Channel (ARC):	Tak
Zdanlne wyjścia IR:	1
AirPlay:	Nie
