VENTILATIONSSYSTEM
VENTILASJONSSYSTEM
ILMANVAIHTOJÄRJESTELMÄ
VENTILATIONSSYSTEM
VENTILATION SYSTEM
100 & 125 mm
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
C901039
1002
Art. 83-010_018, 83-020_027
2
© 2024-02-28 Biltema Nordic Services AB
SE
BRUKSANVISNING
ANVÄNDNINGSOMRÅDE
Biltema Ventilationsrör är ett komplett spiralformat kanal-
system. Typgodkänt i täthetsklass D enligt EN 12237. Alla
detaljer är försedda med en tätningsring av EPDM-gummi.
Typgodkännande: C901039
FÖRVARING
Förvara kanaler och detaljer på en välordnad och väderskyddad
upplagsplats för att minimera risken för skador.
Använd inte kanaler eller detaljer som skadats på sådant sätt
att de äventyrar systemets täthet eller hållfasthet.
PRODUKTENS EGENSKAPER
• Snabb och enkel installation
• Fabriksmonterade gummipackningar utan lösa delar
säkerställer en tät anslutning.
• Ingen läckagerisk vid korrekt anslutning.
• Möjlig att installera i alla väderlekar.
Gummipackningar
Packningar av homogent EPDM-gummi är monterade längs
kopplingens utsida, vilket säkerställer att packningen alltid
sitter på plats oavsett installationens förhållanden.
EPDM-gummi håller hög kvalitet och är resistent mot ozon
och UV-strålning, samt temperaturskiftningar vilket medför
lång hållbarhet.
Gummipackning
Rör
MONTERINGSANVISNINGAR
Förberedelser
• Rengör rören.
• Kapa rören med försiktighet och med rät vinkel.
Fila till kanterna.
• Kontrollera att rören och packningar är hela.
Anslutning

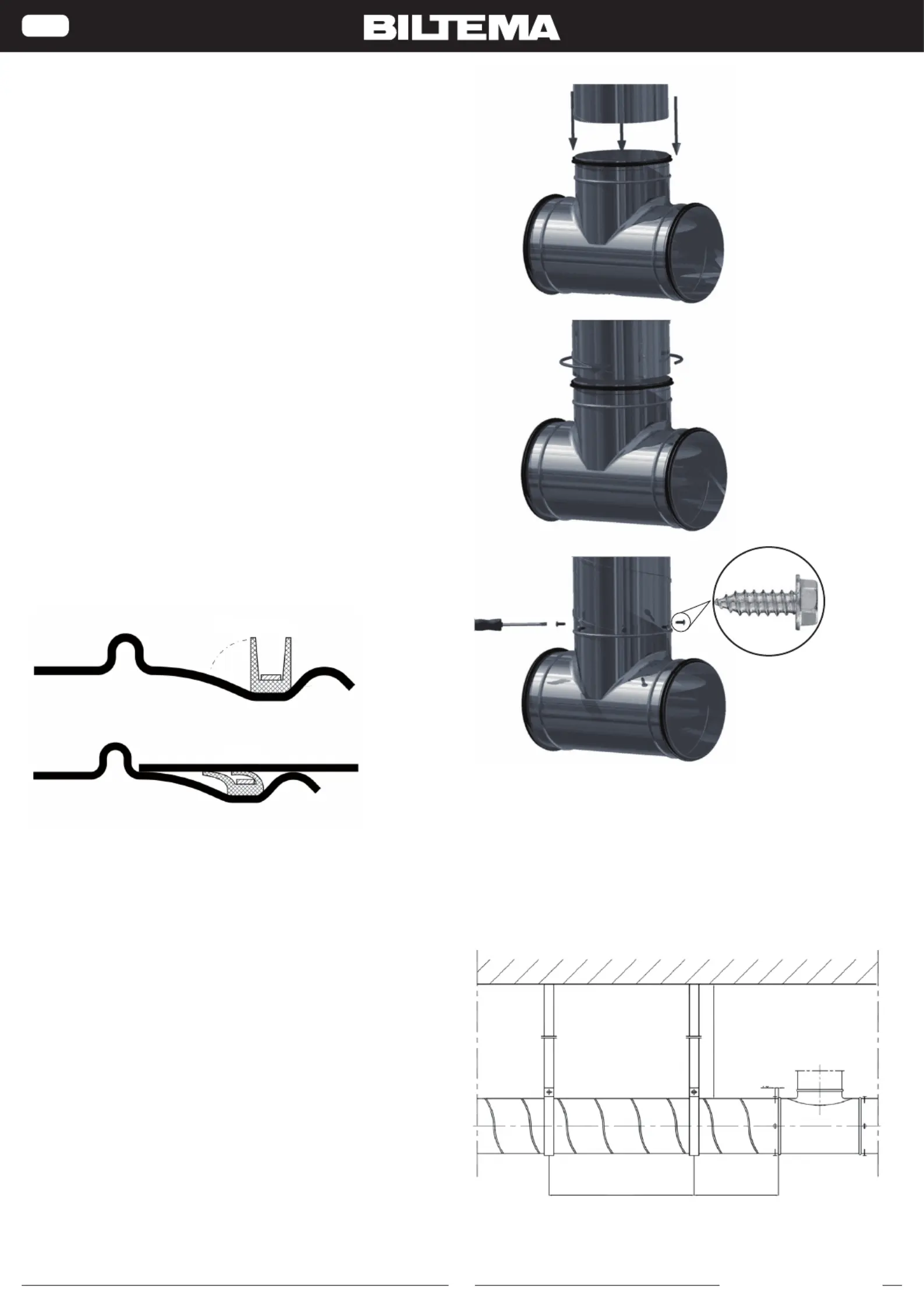

1. För in kopplingen i röret så långt det går. Genom att vrida
komponenten försiktigt blir det enklare att få den på plats.
2. Säkra anslutningen med plåtskruvar (minsta dimension
Ø3,2 x L9,5 mm) eller blindnitar (minsta dimension
Ø3,2 mm) med jämnt avstånd runt skarven. Använd 2 st.
Skruvarna/blindnitarna monteras 10±3 mm från rörets
kant, för att undvika att de skadar gummipackningen.
OBS!
• Vid upphängning skall största pendelavståndet vara max
2 m. Max avstånd till skarv: 0,5 m.
• Oanvända hål från skruv eller blindnitar ska tätas med
tätningsmassa lämplig för ventilationsrör.
• Använd arbetshandskar. Ventilationskanalerna har ibland
vassa kanter. Var särskilt aktsam vid hantering av snitt-
kanter hos spiralfalsade rör och raka plåtkanter på
monteringsdetaljer.
max. 2000 mm max. 500 mm
10 mm
Art. 83-010_018, 83-020_027
3© 2024-02-28 Biltema Nordic Services AB
NO
BRUKSANVISNING
BRUKSOMRÅDE
Biltema ventilasjonsrør er et komplett spiralformet
kanalsystem. Typegodkjent i tetthetsklasse D i samsvar
med EN 12237. Alle deler har tetningsring av EPDM-gummi.
Typegodkjenning: C901039
OPPBEVARING
Oppdater kanaler og detaljer på et organisert og værbeskyttet
sted for å minimere risikoen for skader.
Ikke bruk kanaler eller detaljer som er skadet slik at systemet
ikke er tett eller holdbart.
PRODUKTENES EGENSKAPER
• Rask og enkel installasjon
• Fabrikkmonterte gummipakninger uten løse deler sikrer
tette skjøter.
• Ingen fare for lekkasjer ved korrekt tilkobling.
• Kan installeres uansett vær.
Gummipakninger
Pakninger av homogen EPDM-gummi er montert langs
skjøtens utside, noe som sikrer at pakningen alltid sitter
på plass uansett installasjonsforhold.
EPDM-gummi er av høy kvalitet og er resistent mot ozon,
UV-stråler og temperatursvingninger, noe som sikrer lang
holdbarhet.
Gummipakning
Rør
MONTERINGSANVISNINGER
Forberedelser
• Rengjør rørene.
• Kapp rørene forsiktig og med riktig vinkel. Fil kantene.
• Kontroller at rørene og pakningene er hele.
Tilkobling
1. Før koblingen inn i røret så langt som mulig. Hvis du vrir
forsiktig på komponenten, blir det enklere å få den på
plass.
2. Sikre tilkoblingen med metallskruer (minimumsdimensjon
Ø3,2 x L9,5 mm) eller blindnagler (minimumsdimensjon
Ø3,2 mm) med jevn avstand rundt skjøten. Bruk to styk-
ker. Skruene/blindnaglene monteres 10 ± 3 mm fra rørets
kant for å unngå at de skader gummipakningen.
OBS!
• Ved opphenging er maksimal pendelavstand 2 meter.
Maksimal avstand til skjøt: 0,5 m.
• Hull som ikke brukes til skrue eller blindnagle, skal tettes
med tetningsmasse som er egnet for ventilasjonsrør.
• Bruk arbeidshansker. Ventilasjonskanalene har av og
til skarpe kanter. Vær spesielt forsiktig ved håndtering
av snittkanter på spiralfalsede rør og rette kanter på
monteringsdetaljer.
maks. 500 mm
10 mm
maks. 2000 mm
