deutsch / english

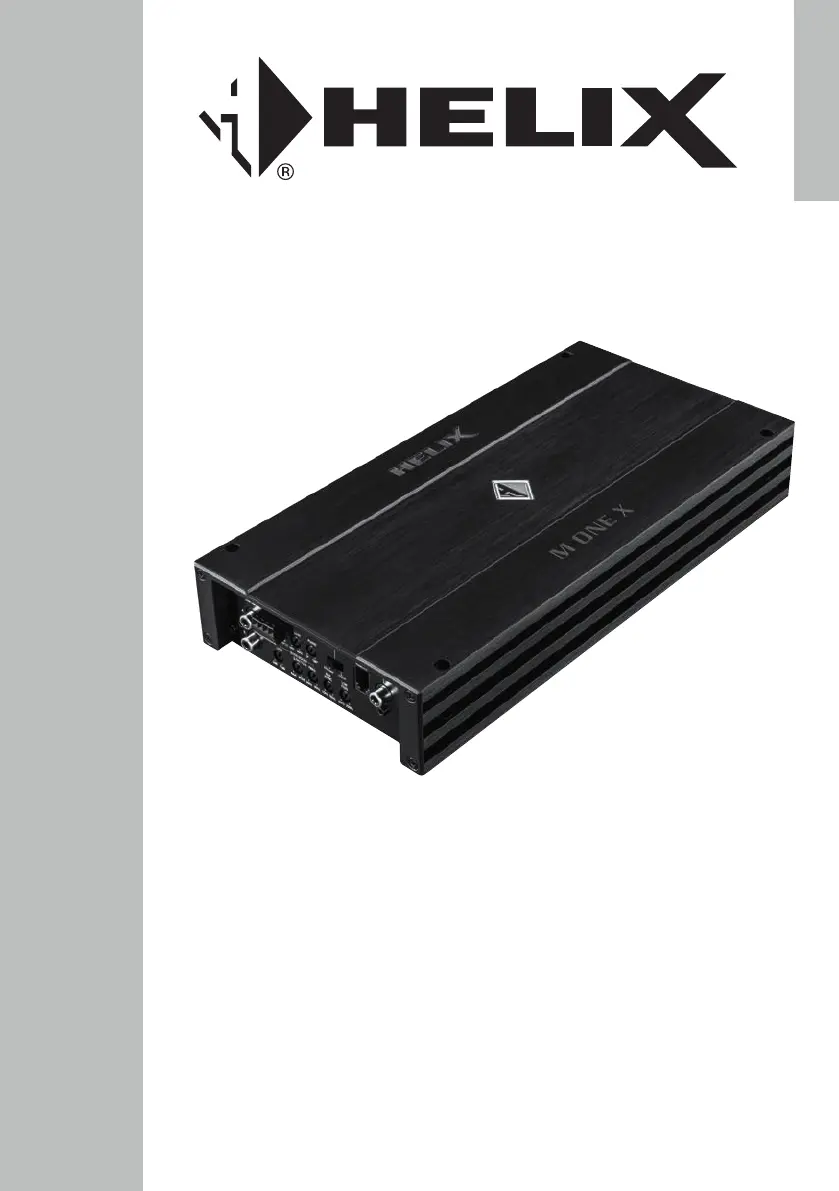

M ONE X
1-Kanal Subwoofer-Verstärker mit integrierter
aktiver Frequenzweiche und 1 Ohm Stabilität
1-channel subwoofer amplier with integrated
active crossover and 1 Ohm stability
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Kauf dieses hochwer-
tigen HELIX Verstärkers.
Audiotec Fischer setzt mit der HELIX M ONE X
neue Maßstäbe im Bereich der Verstärkertechnik.
Dabei protieren Sie als Kunde direkt von unserer
mehr als 30-jährigen Erfahrung in der Forschung
und Entwicklung von Audiokomponenten.
Dieser Verstärker wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und zeichnet
sich durch hervorragende Verarbeitung und eine
überzeugende Anwendung ausgereifter Technolo-
gien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die Ga-
rantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trocke-
nen Stelle im Auto und vergewissern Sie sich, dass
der Verstärker am Montageort genügend Kühlung
erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation
oder in der Nähe von wärmeabstrahlenden Teilen
oder elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Bevor Sie die Schrauben im Montagefeld befesti-
gen, vergewissern Sie sich, dass keine elektrischen
Kabel und Komponenten, hydraulische Bremslei-
tungen, der Benzintank etc. dahinter verborgen
sind. Diese könnten sonst beschädigt werden. Ach-
ten Sie bitte darauf, dass sich solche Teile auch in
der doppelten Wandverkleidung verbergen können.
Allgemeines zum Anschluss des M ONE X Ver-
stärkers
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Masse haben.
Bei anderen Systemen können der HELIX Verstär-
ker und die elektrische Anlage des Kfz beschädigt
werden. Die Plusleitung für die gesamte Anlage
sollte in einem Abstand von max. 30 cm von der
Batterie mit einer Hauptsicherung abgesichert wer-
den. Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der Car-Hi Anlage.
Verwenden Sie zum Anschluss des Verstärkers
an die Stromversorgung des Fahrzeugs aus-
schließlich geeignete Kabel mit ausreichen-
dem Kabelquerschnitt. Die Sicherungen im
Verstärker dürfen nur mit den gleichen Werten
(3 x 40 A) ersetzt werden, um eine Beschädi-
gung des Gerätes zu verhindern. Höhere Werte
können zu gefährlichen Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
2
Allgemeine Hinweise
Anschluss- und Bedienelemente
3
13 Speaker Output
Lautsprecherausgang für den Anschluss von
Subwoofern.
14 Power & Protect LED
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
15 Fuse
Eingangssicherungen zum Schutz vor
geräteinternen Fehlern. Der Sicherungswert
beträgt 3 x 40 Ampere.
16 +12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
17 REM
Anschluss für die Remoteleitung.
18 GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
1 Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
2 Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
3 Gain
Regler zum Einstellen der Eingangsempnd-
lichkeit des und . Line Highlevel Inputs
4 Phase
Regler zum Einstellen der Phase von 0° bis
180°.
5 TwinPower Link-Schalter
Schalter um zwei M ONE X Verstärker im
Brüc kenbetrieb zu betreiben.
6 Mono Cinch In- / Output
Mono Cinch-Signalein- oder -ausgang für
den Brückenbetrieb im TwinPower Link-
Modus.
7 Bass Boost Gain
Regler zum Einstellen der Bassanhebung
von 0 bis 12 dB.
8 Bass Boost Q-Factor
Regler zum Einstellen der Güte (Bandbreite)
der Bass Boost-Funktion.
9 Bass Boost Frequenz
Regler zum Einstellen der Mittenfrequenz
des Bass Boost von 30 bis 80 Hz.
10 Subsonic
Regler zum Einstellen des Subsoniclters
von 10 Hz bis 50 Hz.
11 Lowpass
Regler zum Einstellen des Tiefpasslters von
50 Hz bis 250 Hz.
12 Remote
Eingang zum Anschluss der mitgelieferten
Fernbedienung zur Lautstärkeregelung.
1 2 5
7 8 9 10 1211
3 4 6
14 1816 1713 15
