Strona 1/2

trademarks are the property of their respective owners.

This product is RoHS compliant.

Part No. PAPE-1285-331G Printing Date: 11/2011

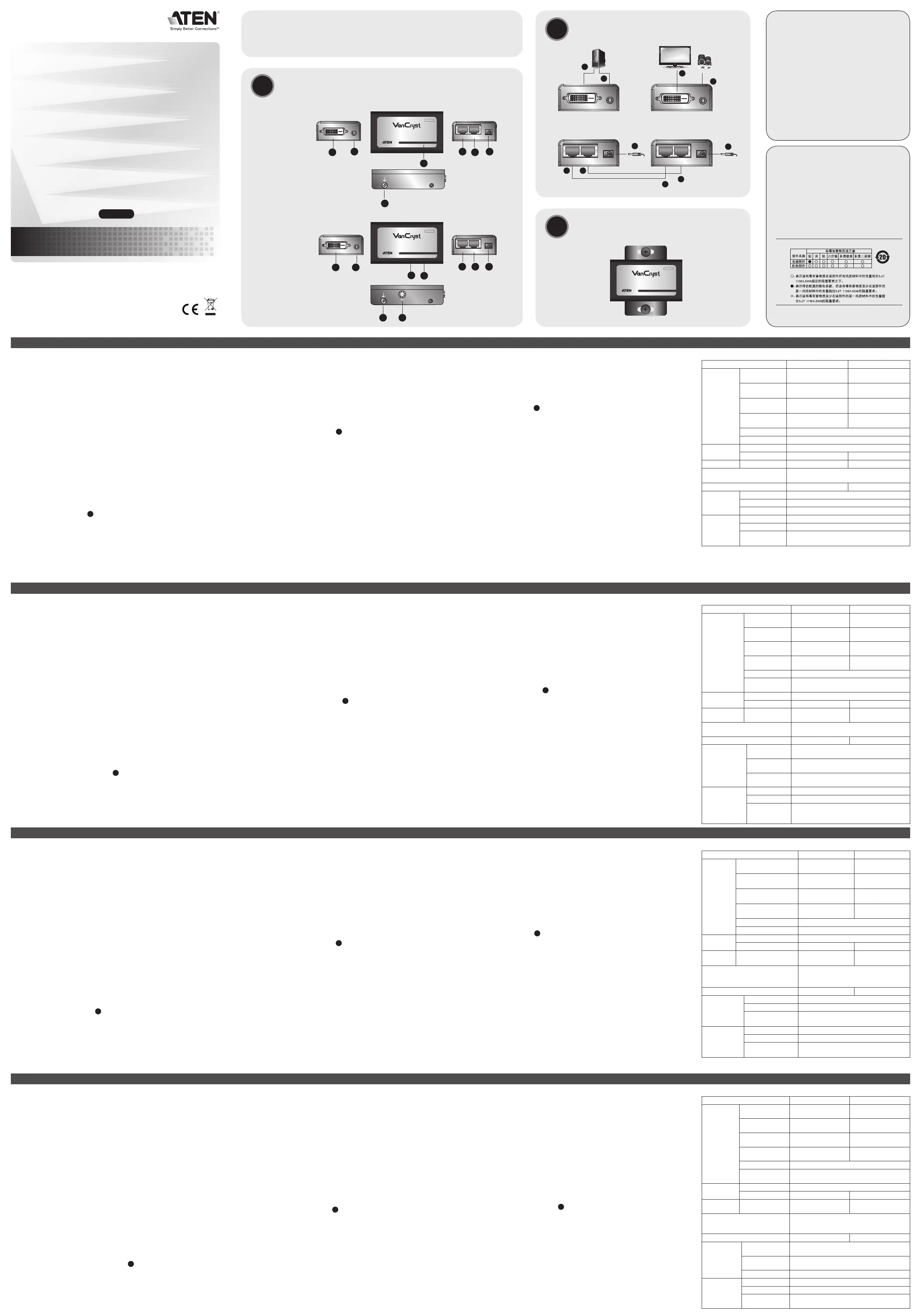

VE600A DVI Extender with Audio User Guide

Guide de l’utilisateur du prolongateur DVI avec audio VE600A

VE600A DVI-Verlängerung mit Tonübertragung Benutzerhandbuch

VE600A Alargador DVI con transmisión del sonido Manual del usuario

Requirements

Source Device

The following equipment must be installed on the computer or source device that

acts at the source of DVI content:

• DVI connector (Female)

Display Device

• A display device with a DVI connector (Female)

• A display device with a HDMI connector (Female)

Note: VE600A is compatible with HDMI devices by using a DVI to HDMI

adapter.

Cables

• Use DVI cables to connect the DVI source to the VE600A Local Unit, and to

connect the display device to the VE600A Remote Unit.

• Use two Cat 5e/6 cables to connect the VE600A Local Unit to the VE600A

Remote Unit

Note: Cables are not included in this package. We strongly recommend that

you purchase high-quality cables of appropriate length since this will

affect the quality of the audio and video display. Contact your dealer to

purchase the correct cable sets.

Hardware Review

A. VE600A Local Unit

1. DVI In Port

2. Audio In Port

3. Power LED

4. TMDS (Unit to Unit) Port

5. DDC (Unit to Unit) Port

6. Power Jack

7. Grounding Terminal

Voraussetzungen

Signalquelle

Auf den Signalquellen oder Computern, die das DVI-Signal senden, muss

mindestens Folgendes installiert sein:

• DVI-Anschluss (Weiblein)

Anzeigegerät

• Anzeigegerät mit DVI-Buchse (Weiblein)

• Anzeigegerät mit HDMI-Buchse (Weiblein)

Hinweis: Bei Verwendung des DVI-auf-HDMI-Adapters unterstützt der VE600A

auch HDMI-Geräte.

Kabel

• Verwenden Sie passende DVI-Kabel, um die DVI-Signalquelle mit der lokalen

VE600A-Einheit und das Anzeigegerät mit der VE600A-Gegenstelle zu

verbinden.

• Verwenden Sie zwei Kat. 5e- bzw. Kat. 6-Kabel, um den lokalen VE600A und

den VE600A der Gegenstelle untereinander zu verbinden.

Hinweis: Die Kabel sind nicht im Lieferumfang enthalten. Wir empfehlen

Ihnen, nur hochwertige Kabel geeigneter Länge zu kaufen, da diese

Auswirkungen auf die Ton- und Bildqualität haben. Wenden Sie sich

dazu an Ihren Fachhändler.

Hardwareübersicht

A. VE600A lokales Gerät

1. DVI-Eingang

2. Audio-Eingang

3. LED-Betriebsanzeige

4. TMDS-Buchse für Direktverbindung Gerät an Gerät

5. DDC-Buchse für Direktverbindung Gerät an Gerät

Requisitos

Dispositivo fuente

En los dispositivos fuente de señal DVI o computadoras que se conectan al

equipo debe estar instalado lo siguiente:

• Conector DVI (hembra)

Dispositivo de visualización

• Un dispositivo de visualización con conector DVI (hembra)

• Un dispositivo de visualización con conector HDMI (hembra)

Nota: con el adaptador DVI a HDMI puede utilizar el VE600A con dispositivos

HDMI.

Cables

• Emplee cables DVI apropiados para conectar la fuente de señal DVI a la

unidad VE600A local y para conectar el dispositivo de visualización a la unidad

VE600A remota.

• Utilice dos cables de Cat. 5e/6 para conectar la unidad local VE600A a la

unidad remota VE600A.

Nota: los cables no están incluidos en el paquete. Le recomendamos que

compre cables de alta calidad y de una longitud adecuada, dado que

el cable tiene una inuencia signicativa sobre la calidad de imagen.

Póngase en contacto con su distribuidor para adquirir los juegos de

cables apropiados.

Presentación del hardware

A. VE600A unidad local

1. Entrada DVI

2. Entrada de audio

Conguration minimale

Périphérique source

L’équipement suivant doit être installé sur l’ordinateur ou le périphérique utilisé

comme source de contenu DVI :

• Connecteur DVI (femelles)

Périphérique d’afchage

• Un périphérique d’afchage doté d’un connecteur DVI (femelles)

• Un périphérique d’afchage doté d’un connecteur HDMI (femelles)

Remarque : Le VE600A est compatible avec les périphériques HDMI si l’on

utilise un adaptateur DVI / HDMI.

Câbles

• Utilisez des câbles DVI pour connecter la source DVI à l’unité locale du

VE600A, et pour connecter le périphérique d’afchage à l’unité distante du

VE600A.

• Utilisez deux câbles de catégorie 5e/6 pour connecter l'unité locale du VE600A

à l'unité distante du VE600A.

Remarque : les câbles ne sont pas fournis avec le produit. Il est vivement

conseillé d'acheter des câbles de haute qualité d'une longueur

appropriée an d'éviter que la qualité audio et vidéo n'en soit

affectée. Contactez votre distributeur pour vous procurer les jeux

de câbles corrects.

Description du matériel

A. Unité locale du VE600A

1. Port d’entrée DVI

2. Port d'entrée audio

3. Voyant d’alimentation

4. Port TMDS (d'unité à unité)

5. Port DDC (d'unité à unité)

B. VE600A Remote Unit

1. DVI Out Port

2. Audio Out Port

3. Link LED

4. Power LED

5. TMDS (Unit to Unit) Port

6. DDC (Unit to Unit) Port

7. Power Jack

8. Grounding Terminal

9. EQ Switch

Hardware Installation

• Before beginning the installation procedure, ensure that all equipment to be

connected is powered off.

• To prevent damage to your installation, make sure that all devices are properly

grounded.

1. Use an appropriate cable to connect your DVI source device to the DVI In port

on the VE600AL (Local Unit).

2. Use an appropriate cable to connect you stereo audio source to the Stereo

Audio In port on the VE600AL (Local Unit).

3. Use one Cat 5e/6 cable to connect the TMDS port on the VE600AL (Local

Unit) to the TMDS port on the VE600AR (Remote Unit).

4. Use a second Cat 5e/6 cable to connect the DDC port on the VE600AL (Local

Unit) to the DDC port on the VE600AR (Remote Unit).

5. Plug the monitor’s cable into the DVI Out port on the VE600AR (Remote Unit).

6. Plug the speakers or stereo audio receiving device into the Audio Out port on

the VE600AR (Remote Unit)

7. Using the two power adapters supplied with this package, connect both the

VE600AL and the VE600AR to an AC power outlet.

6. Stromeingangsbuchse

7. Erdungsanschluss

B. VE600A Gerät für Gegenstelle

1. DVI-Ausgang

2. Audio-Ausgang

3. Verbindungsanzeige

4. LED-Betriebsanzeige

5. TMDS-Buchse für Direktverbindung Gerät an Gerät

6. DDC-Buchse für Direktverbindung Gerät an Gerät

7. Stromeingangsbuchse

8. Erdungsanschluss

9. EQ-Schalter

Hardware installieren

• Schalten Sie vor der Installation alle anzuschließenden Geräte aus.

• Um eine Beschädigung Ihrer Geräte zu vermeiden, müssen alle Geräte

ordnungsgemäß geerdet sein.

1. Verbinden Sie die DVI-Signalquelle mit dem DVI-Eingang am VE600AL (lokales

Gerät). Verwenden Sie dazu ein geeignetes Kabel.

2. Verbinden Sie die Stereo-Tonsignalquelle mit dem Stereo-Toneingang am

VE600AL (lokales Gerät). Verwenden Sie dazu ein geeignetes Kabel.

3. Verbinden Sie den TMDS-Port des VE600AL (lokales Gerät) mit dem TMDS-

Port des VE600AR (Gerät der Gegenstelle) über ein Kat. 5e- bzw. Kat. 6-Kabel.

4. Verbinden Sie den DDC-Port des VE600AL (lokales Gerät) mit dem DDC-Port

des VE600AR (Gerät der Gegenstelle) über ein zweites Kat. 5e- bzw. Kat.

6-Kabel.

5. Verbinden Sie das Bildschirmkabel mit dem DVI-Ausgang VE600AR (Gerät

der Gegenstelle).

3. Indicador LED de alimentación

4. Puerto TMDS (de unidad a unidad)

5. Puerto DDC (de unidad a unidad)

6. Entrada de alimentación

7. Toma de tierra

B. VE600A unidad remota

1. Salida DVI

2. Salida de audio

3. Indicador de enlace (Link)

4. Indicador LED de alimentación

5. Puerto TMDS (de unidad a unidad)

6. Puerto DDC (de unidad a unidad)

7. Entrada de alimentación

8. Toma de tierra

9. Botón EQ

Instalar el hardware

• Antes de iniciar el proceso de instalación, asegúrese de que todos los equipos

que vaya a conectar estén apagados.

• Para evitar daños en los dispositivos, verique que todos ellos estén

conectados a tierra correctamente.

1. Conecte el dispositivo fuente de señal DVI a la entrada DVI del VE600AL

(unidad local). Para ello, emplee un cable apropiado.

2. Conecte la fuente de sonido estéreo a la entrada de audio estéreo del

VE600AL (unidad local). Para ello, emplee un cable apropiado.

3. Conecte el puerto TMDS de la unidad local VE600AL al puerto TMDS de la

unidad remota VE600AR a través de un cable de Cat. 5e/6.

6. Prise d’alimentation

7. Prise de terre

B. Unité distante du VE600A

1. Port de sortie DVI

2. Port de sortie audio

3. Voyant de liaison (Link)

4. Voyant d’alimentation

5. Port TMDS (d'unité à unité)

6. Port DDC (d'unité à unité)

7. Prise d’alimentation

8. Prise de terre

9. Bouton EQ

Installation du matériel

• Avant de démarrer la procédure d’installation, assurez-vous que tous les

périphériques à connecter sont éteints.

• An d’éviter d’endommager votre installation, vériez que tous les périphériques

sont correctement reliés à la terre.

1. Utilisez un câble approprié pour relier votre périphérique source DVI au port

d'entrée DVI du VE600AL (unité locale).

2. Utilisez un câble approprié pour relier votre source audio stéréo au port

d'entrée audio stéréo du VE600AL (unité locale).

3. Utilisez un câble de catégorie 5e/6 pour connecter le port TMDS du VE600AL

(unité locale) au port TMDS du VE600AR (unité distante).

4. Utilisez un second câble de catégorie 5e/6 pour connecter le port DDC du

VE600AL (unité locale) au port DDC du VE600AR (unité distante).

5. Branchez le câble du moniteur dans le port de sortie DVI du VE600AR (unité

distante).

8. Turn on the source and display devices.

Note: Transmission distance is up to 40 m for 1080p and 1920x1200; 60 m for

1080i.

Picture Adjustment

For manual adjustment, use the EQ switch located on the side of the VE600A

Remote Unit.

Wall Mounting

To mount the VE600A on a wall do the following:

• Using the screws, provided in this package, screw the mounting bracket into the

bottom of the unit, and then screw* the bracket into the wall.

Note: The VE600A Rack Mount Kit follows the VESA FDMI standard.

*Screws not provided

6. Verbinden Sie die Lautsprecher bzw. das Stereo-Empfangsgerät mit dem

Audioausgang des VE600AR (Gerät der Gegenstelle).

7. Verbinden Sie den VE600AL und den VE600AR mithilfe der mitgelieferten

Netzteile mit einer Steckdose.

8. Schalten Sie die Signalquelle und das Anzeigegerät ein.

Hinweis: Es sind Übertragungswege bis 40 m bei 1080p und 1920 x 1200

bzw. 60 m bei 1080i möglich.

Bildeinstellung

Zur manuellen Einstellung verwenden Sie den EQ-Schalter seitlich am VE600A

der Gegenstelle.

Wandmontage

Um den VE600A an der Wand zu montieren, gehen Sie folgendermaßen vor:

• Verwenden Sie die mitgelieferten Schrauben, um den Montagerahmen auf die

Unterseite des Gerätes zu schrauben. Anschließend bringen Sie den Rahmen

an der Wand an.

Hinweis: Das Kit zur Rackmontage des VE600A unterstützt den VESA-FDMI-

Standard.

*Die Schrauben hierfür sind nicht im Lieferumfang enthalten.

4. Conecte el puerto DDC de la unidad local VE600AL al puerto DDC de la

unidad remota VE600AR a través de un segundo cable de Cat. 5e/6.

5. Conecte el cable DVI del monitor a la salida DVI de la unidad remota

VE600AR.

6. Conecte los altavoces o el equipo receptor del sonido estereofónico a la salida

de audio de la unidad remota VE600AR.

7. Conecte el VE600AL y el VE600AR a una toma eléctrica mediante los dos

adaptadores de alimentación incluidos.

8. Encienda los dispositivos de visualización y fuente.

Nota: La distancia de transmisión es de hasta 40 m para señales 1080p y de

1920 x 1200 así como de hasta 60 m para señales 1080i.

Ajustar la imagen

Para efectuar un ajuste manual, utilice el conmutador EQ ubicado en el lateral de

la unidad remota VE600A.

Montaje en la pared

Para montar el VE600A en la pared, proceda como se indica a continuación:

• Atornille el marco de montaje en la parte inferior de la unidad con los tornillos

incluidos en el paquete y luego je* el marco a la pared.

Nota: El kit para montar el VE600A en rack admite el estándar FDMI VESA.

*estos tornillos no están incluidos en el paquete

6. Branchez les haut-parleurs ou le périphérique de réception audio stéréo dans

le port de sortie audio du VE600AR (unité distante).

7. Branchez le VE600AL et le VE600AR sur une prise de courant à l'aide des

deux adaptateurs secteur fournis.

8. Allumez les périphériques d’afchage et source.

Remarque : La distance de transmission peut aller jusqu’à 40 m pour des

résolutions de 1080p et 1920x1200 ; 60 m pour 1080i.

Réglage de l’image

Pour régler l’image manuellement, utilisez le bouton EQ situé sur le côté de l’unité

distante du VE600A

Montage au mur

Pour monter le VE600A au mur, procédez comme suit :

• Vissez le support de montage sur la partie inférieure de l’appareil (à l’aide des

vis fournies), puis xez* le support au mur.

Remarque : le kit pour monter le VE600A sur bâti prend en charge le standard

FDMI VESA.

*ces vis ne sont pas fournies.

Specications

Function VE600AL VE600AR

Connectors

Video In 1 x DVI-D Female

(White) N/A

Video Out N/A 1 x DVI-D Female

(White)

Audio In 1 x mini stereo jack

(Green) N/A

Audio Out N/A 1 x mini stereo jack

(Green)

Power 1 x DC Jack

Unit to Unit 2 x RJ-45 Female (Silver)

LEDs Power 1 (Green)

Link N/A 1 (Green)

Switch EQ Adjustment N/A 1 x 8-position switch

Video 1080i @ 60 m; 1080p @ 40 m; VGA, SVGA,

SXGA, UXGA, WUXGA (1920x1200) @ 40 m

Power Consumption DC5.3V, 2.05W DC5.3V, 1.45W

Environment

Operating Temp. 0–50°C

Storage Temp. -20–60°C

Humidity 0–80% RH, Non-condensing

Physical

Properties

Housing Metal

Weight 0.35 kg

Dimensions

(L x W x H) 9.13 x 5.60 x 2.40 cm

Technische Daten

Funktion VE600AL VE600AR

Anschlüsse

Grakeingänge 1 x DVI-D Weiblein

(weiß) --

Grakausgänge -- 1 x DVI-D Weiblein

(weiß)

Audio-Eingänge 1 x Mini-Stereo-

Buchse (grün) --

Audio-Ausgang -- 1 x Mini-Stereo-

Buchse (grün)

Stromversorgung 1 x Stromeingangsbuchse

Gerät an Gerät 2 x RJ-45 Weiblein (silber)

LED-

Anzeigen

Betrieb 1 (grün)

Verbindung -- 1 (grün)

Schalter EQ-Schalter -- 1 x Schalter mit 8

Stufen

Grak

1080i bis 60 m; 1080p bis 40 m; VGA,

SVGA, SXGA, UXGA, WUXGA (1920 x

1200) bis 40 m

Stromverbrauch 5,3 V=, 2,05 W 5,3 V=, 1,45 W

Umgebung

Betriebstemperatur 0-50 °C

Lagertemperatur -20-60 °C

Feuchtigkeit 0 -80% rel. Luftfeuchte, nicht

kondensierend

Physische

Eigenschaften

Gehäuse Metall

Gewicht 0,35 kg

Abmessungen

(L x B x H) 9,13 x 5,60 x 2,40 cm

Especicaciones

Función VE600AL VE600AR

Conectores

Entrada de señal

gráca

1 DVI-D hembra

(blanco) --

Salida de señal

gráca -- 1 DVI-D hembra

(blanco)

Entrada de audio 1 conector mini

estéreo (verde) --

Salida de audio -- 1 conector mini

estéreo (verde)

Alimentación 1 toma de c.c.

Puerto de unidad

a unidad 2 conectores RJ-45 hembra (plateados)

Indicadores

LED

Alimentación 1 (verde)

Enlace -- 1 (verde)

Conmutador Conmutador EQ -- 1 conmutador de 8

posiciones

Señal gráca

1080i hasta 60 m; 1080p hasta 40 m; VGA,

SVGA, SXGA, UXGA, WUXGA (1920 x

1200) hasta 40 m

Consumo 5,3 V de c.c., 2,05 W 5,3 V de c.c., 1,45 W

Entorno

Temperatura de

funcionamiento 0 a 50 °C

Temperatura de

almacenamiento -20 a 60 °C

Humedad 0 a 80% de HR, sin condensar

Propiedades

físicas

Carcasa Metálica

Peso 0,35 kg

Dimensiones

(L x An x Al) 9,13 x 5,60 x 2,40 cm

Caractéristiques techniques

Fonction VE600AL VE600AR

Connecteurs

Entrée vidéo 1 prise DVI-D

femelle (blanche) N/D

Sortie vidéo N/D 1 prise DVI-D femelle

(blanche)

Entrée audio 1 mini prise jack

stéréo (verte) N/D

Sortie audio N/D 1 mini prise jack

stéréo (verte)

Alimentation 1 prise d’alimentation CC

Connexion

d'unité à unité 2 prises RJ-45 femelles (argentées)

Voyants Alimentation 1 voyant (vert)

Lien N/D 1 voyant (vert)

Commutateur Bouton EQ N/D 1 commutateur à

8 positions

Vidéo 1080i à 60 m ; 1080p à 40 m ; VGA, SVGA,

SXGA, UXGA, WUXGA (1920x1200) à 40 m

Consommation électrique 5,3 V c.c., 2,05 W 5,3 V c.c., 1,45 W

Environnement

Température de

fonctionnement 0 à 50 °C

Température

de stockage -20 à 60 °C

Humidité Humidité relative de 0 à 80 %, sans

condensation

Propriétés

physiques

Boîtier Métallique

Poids 0,35 kg

Dimensions

(Long x Larg x

Haut)

9,13 x 5,60 x 2,40 cm

Hardware Installation

Wall Mounting

The following contains information that relates to China:

Online Registration

International:

http://support.aten.com

North America:

http://www.aten-usa.com/product_

registration

Technical Phone Support

International:

886-2-86926959

North America:

1-888-999-ATEN Ext: 4988

United Kingdom:

44-8-4481-58923

This equipment has been tested and found to comply with

the limits for a Class A digital device, pursuant to Part 15

of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses

and can radiate radio frequency energy, and if not installed

and used in accordance with the instruction manual, may

cause interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be

determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or

more of the following measures:

• Reorient or relocate the receiving antenna;

• Increase the separation between the equipment and

receiver;

• Connect the equipment into an outlet on a circuit different

from that which the receiver is connected;

• Consult the dealer/an experienced radio/television

technician for help.

A. VE600A Local Unit

B. VE600A Remote Unit

1 VE600A DVI Extender with Audio Local Unit

1 VE600A DVI Extender with Audio Remote Unit

2 Power Adapters

1 Mounting Kit

1 User Instructions

All information, documentation, and specications contained

in this media are subject to change without prior notication

by the manufacturer. Please visit our website to nd the

most up to date version.

User Guide

VE600A

VE600A Local Unit Front VE600A Remote Unit Front

VE600A Local Unit Back VE600A Remote Unit Back

Cat 5e or Cat 6 Cables

DVI Cable DVI Cable

Audio Cable

TMDS DDC TMDS DDC

Audio Cable

DVI E xt e nd er v ia C at5 Cab le V E 60 0A L

L O C AL

POWER

DVI Extender with Audio

Package Contents

www.aten.com

DVI E xt e nd er v ia C at5 Cab le V E 60 0A R

RE MOTE

POWERLINK

Side

3 4

TMDS DDC

DVI-D OUT AUDIO

OUT

1 2 5 6 7

Front

Top

Back

8 9

5 6 7

TMDS DDC

DVI E xt e nd er v ia C at5 Cab le V E 60 0A L

L O C AL

POWER

DVI-D IN AUDIO

OUT

1 2

4 5 6

Front

Top

Back

Side

2 4 6

Estensore DVI VE600A con audio - Guida per l’utente

The following contains information that relates to China:

Online Registration

International:

http://support.aten.com

North America:

http://www.aten-usa.com/product_

registration

Technical Phone Support

International:

886-2-86926959

North America:

1-888-999-ATEN Ext: 4988

United Kingdom:

44-8-4481-58923

Package Contents

1 VE600A DVI Extender with

Audio Local Unit

1 VE600A DVI Extender with

Audio Remote Unit

2 Power Adapters

1 Mounting Kit

1 User Instructions

Requisiti

Dispositivo sorgente

Sul computer sorgente del contenuto DVI, o su quello che opera come tale, deve

essere installato il seguente dispositivo:

• Connettore DVI (femmina)

Dispositivo di visualizzazione

• Un dispositivo di visualizzazione con connettore DVI (femmina)

• Un dispositivo di visualizzazione con connettore HDMI (femmina)

Nota: Il VE600A è compatibile con i dispositivi HDMI utilizzando un adattatore

DVI-HDMI

Cavi

• Utilizzare i cavi DVI per collegare la sorgente DVI all’unità locale VE600A e per

collegare il dispositivo di visualizzazione all’unità remota VE600A.

• Utilizzare due cavi Cat 5r/6 per collegare l’unità locale VE600A all’unità remota

VE600A

Nota: I cavi non sono inclusi nella confezione. Si consiglia di acquistare cavi

di alta qualità e di lunghezza appropriata, in quanto ciò inﬂuisce sulla

qualità audio e video. Contattare il proprio rivenditore per acquistare i

cavi più appropriati.

Hardware

A. Unità locale VE600A

1. Porta ingresso DVI

2. Porta ingresso audio

3. LED d’alimentazione

4. Porta TMDS da unità a unità

5. Porta DDC da unità a unità

6. Presa d’alimentazione

7. Terminale di messa a terra

B. Unità remota VE600A

1. Porta uscita DVI

2. Porta uscita audio

3. LED di collegamento

4. LED d’alimentazione

5. Porta TMDS da unità a unità

6. Porta DDC da unità a unità

7. Presa d’alimentazione

8. Terminale di messa a terra

9. Interruttore EQ

Installazione dell'hardware

• Prima di iniziare l’installazione assicurarsi che tutti i dispositivi da collegare

siano spenti.

• Allo scopo di prevenire danni durante l’installazione, assicurarsi che tutti i

dispositivi interessati siano dotati di un’adeguata messa a terra.

1. Utilizzare un cavo adatto per collegare il dispositivo sorgente DVI alla porta

d’ingresso DVI sul VE600AL (unità locale).

2. Utilizzare un cavo adatto per collegare il dispositivo sorgente audio alla porta

d’ingresso audio stereo sul VE600AL (unità locale).

3. TMDS del VE600AL Utilizzare un secondo cavo Cat 5e/6 per collegare la porta

(unità locale) alla porta TMDS del VE600AR (unità remota).

4. Utilizzare un secondo cavo Cat5e/6 per collegare la porta DDC del VE600AL

(unità locale) alla porta DDC del VE600AR (unità remota).

5. Collegare il cavo DVI del monitor alla porta dell’uscita DVI dell’unità remota

VE600AR.

6. Collegare gli altoparlanti o il dispositivo di ricezione audio stereo alla porta

d'uscita audio del VE600AR (unità remota)

7. e il VE600AR Utilizzare gli alimentatori in dotazione per connettere il VE600AL

ad una presa di corrente CA.

8. Accendere il computer e i dispositivi di visualizzazione.

Nota: la distanza di trasmissione arriva a 40 m per 1080p e 1920x1200 e a

60 m per 1080i.

Regolazione dell’immagine

Per regolare manualmente, utilizzare l’interruttore EQ sito a lato dell'unità remota

VE600A.

Montaggio a parete

Per montare il VE600A a parete procedere come segue:

• Utilizzando le viti fornite con la confezione, avvitare la staffa di montaggio sulla

parte inferiore del dispositivo e poi ﬁssarla* alla parete.

Nota: Il kit di montaggio in rack del VE600A supporta lo standard VESA FDMI.

*Questi viti non vengono fornite.

Speciﬁche

Funzione VE600AL VE600AR

Connettori

Ingresso video 1 x femmina DVI-D

(bianco) No

Uscita video No 1 x femmina DVI-D

(bianco)

Ingresso audio 1 connettore mini

stereo (verde) No

Uscita audio No 1 connettore mini

stereo (verde)

Alimentazione 1 connettore CC

Da dispositivo a

dispositivo 2 x RJ-45 femmina (argento)

LED Alimentazione 1 (verde)

Link No 1 (verde)

Switch Interruttore EQ No 1 interruttore a 8

posizioni

Video 1080i @ 60 m; 1080p @ 40 m; VGA, SVGA,

SXGA, UXGA, WUXGA (1920x1200) @ 40 m

Consumo elettrico CC5,3V; 2,05W CC5,3V; 1,45W

Condizioni

ambientali

Temperatura

operativa 0-50˚C

Temperatura di

conservazione -20-60˚C

Umidità Da 0 a -80% umidità relativa, senza condensa

Proprietà

ﬁsiche

Case Metallo

Peso 0,35 kg

Dimensioni

(lungh. x largh.x

alt.) 9,13 x 5,60 x 2,40 cm

Hardware Installation Wall Mounting

A. VE600A Local Unit

B. VE600A Remo e Unit t

VE600A Local Unit Front VE600A Remote Unit Front

VE600A Local Unit Back VE600A Remote Unit Back

Cat 5e or Cat 6 Cables

DVI Cable DVI Cable

Audio Cable

TMDS DDC TMDS DDC

Audio Cable

DV I xtende vi a at 5 ab lE r C C e ALVE 600

LO LCA

POWER

Hardware Review

DV I xte nd e via at 5 a blE r C C e A RVE 600

RE M OTE

POWERLINK

Side

3 4

TMDS D DC

DVI-D OUT AUDIO

OUT

1 2 5 6 7

Front

Top

Back

1 2

8 9

5 6 7

TMDS D DC

DV I xte nd e via at 5 a blE r C C e A LVE 600

LO LCA

POWER

DVI-D IN AUDIO

OUT

1 2

4 5 6

Front

Top

Back

Side

1 2

4 5 6

www.aten.com

Specyfikacje produktu

Marka:	ATen
Kategoria:	przedłużacz AV
Model:	VE600A

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z ATen VE600A, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje przedłużacz AV ATen

ATen VE883AR Instrukcja

7 Października 2024

ATen VE156 Instrukcja

7 Października 2024

ATen VE883A Instrukcja

7 Października 2024

ATen VE8952 Instrukcja

22 Września 2024

ATen VE814AT Instrukcja

22 Września 2024

ATen VE809 Instrukcja

22 Września 2024

ATen VE800R Instrukcja

22 Września 2024

ATen VE200R Instrukcja

22 Września 2024

ATen VE1901AEUT Instrukcja

22 Września 2024

ATen VE1901AEUT-AT-U Instrukcja

22 Września 2024

Instrukcje przedłużacz AV

Najnowsze instrukcje dla przedłużacz AV

StarTech.com STUTPRXWAL Instrukcja

9 Października 2024

StarTech.com STUTPTXWAL Instrukcja

9 Października 2024

StarTech.com CPNTUTPWALLA Instrukcja

9 Października 2024

StarTech.com STUTPWALL Instrukcja

9 Października 2024

StarTech.com ST121UTPDVGB Instrukcja

9 Października 2024

StarTech.com ST121RGB Instrukcja

9 Października 2024

StarTech.com ST121UTP232 Instrukcja

9 Października 2024

StarTech.com ST121REU Instrukcja

9 Października 2024

StarTech.com STHDBTRX Instrukcja

9 Października 2024

StarTech.com ST122UTPAEU Instrukcja

9 Października 2024
