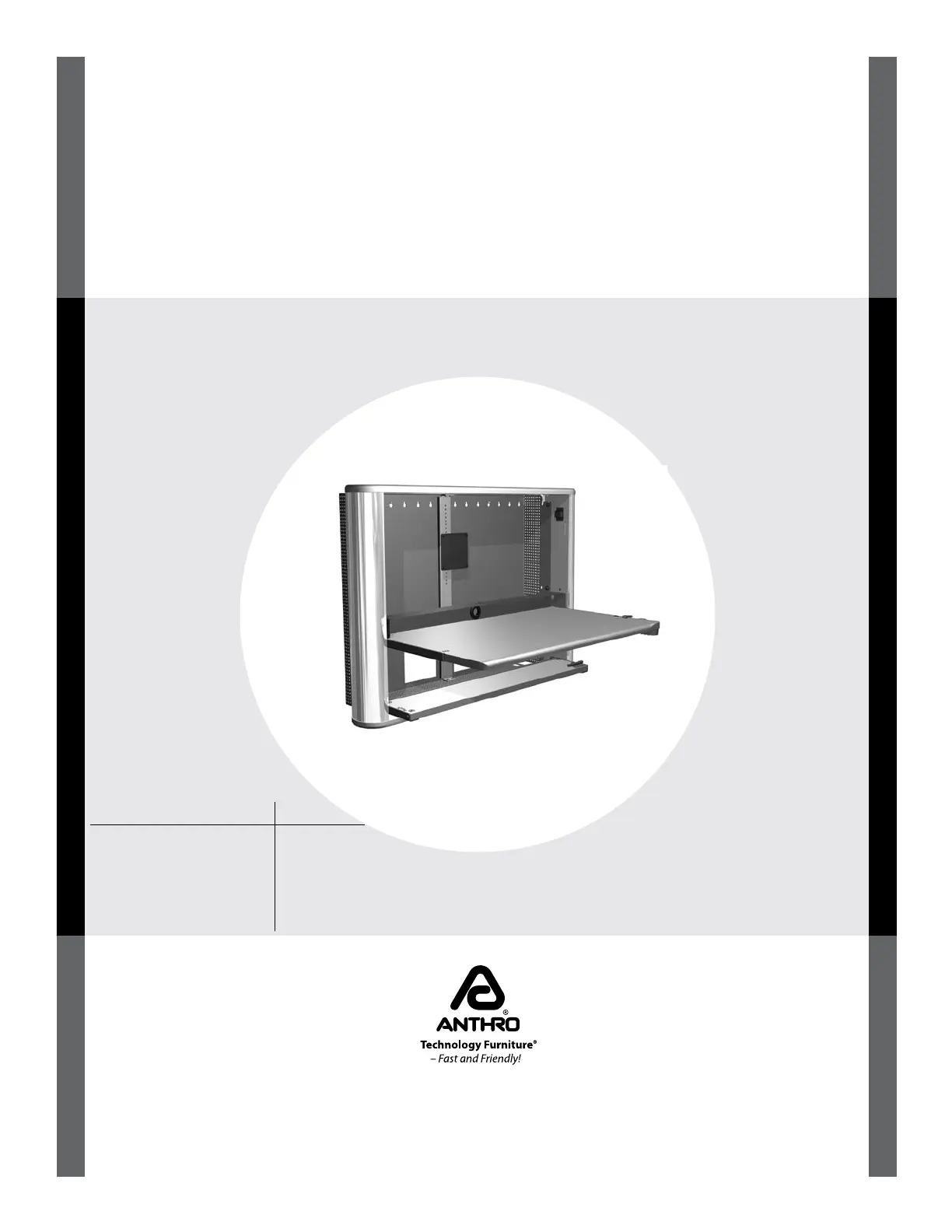

A S S E M B LY I N S T R U C T I O N S
Anthro Corporation® | 10450 SW Manhasset Dr. | Tualatin, OR 97062
Toll-free: 800.325.3841 | Fax: 800.325.0045 | email: sales@anthro.com | anthro.com
Outside the U.S. | Tel: 503.691.2556 | Fax: 503.691.2409
eNook® Pro
Rev C, May 2009
Product Part#
eNook Pro for Laptops, 28w EPL2818zz/xx
eNook Pro for Laptops, 36w EPL3616zz/xx
eNook Pro for Monitors, 28w EPM2818zz/xx
eNook Pro for Monitors, 36w EPM3616zz/xx
WELC O M E
Thank you for purchasing eNook® Pro! This installation is a two-person job.
If you have any questions or if we can help you in any way, please contact us at 800.325.3841.
NOTE: We provide do-it-yourself hardware and instructions for installation to wood studs and dry wall. Your
eNook can be mounted to other surfaces (like concrete and brick), and this work should be done by a qualified
contractor.
2
08
Product Quantity Part Number
01 Back Frame 1
36w, Monitor & Laptop Versions 225-2802-23
28w, Monitor & Laptop Versions 225-2815-23
02 Main Unit 1
36w, Monitor & Laptop Versions 835-5258-00
28w, Monitor & Laptop Versions 835-5259-00
03 1-5/8" Screw (Not Shown) 4 325-5086-00
04 1-1/2" Screw 4 325-5358-00
05 Workstation Screw 325-5092-00
Laptop Version 6
Monitor Version 4
06 Cable Clips 6 175-5217-00
07 Toggle Bolt Anchor 4 325-5394-00
08 5/32" Anthro Hex Driver
(not shown) 1 375-5000-00
09 Laptop Tray (Laptop Version)
36w 1 225-2811-00
28w (not shown) 1 225-2816-00
10 Cover Plate (36w Laptop Version) 2 225-2814-00
Product Quantity Part Number
11 Keyboard Mouse Keeper &
(Monitor Version) 1
36w 225-2823-00
28w 225-2803-23
12 Monitor Bracket (Monitor Version) 1
36w 225-2808-00
28w 225-2810-00
13 3/8" Phillips Screw 4 325-5150-00
14 Rubber Grommet (Monitor Version) 1 175-5237-00
15 VESA Plates Kit 1 825-3491-00
Contains:
75mm VESA Plate (1 ea)
100mm VESA Plate (1 ea)
M4 x .7 x 8mm Screws (4 ea)
M4 x .7 x 13.5mm Screws (2 ea)
Hex Keys (3 ea)
16 Monitor Tilt Pivot Mount 1 575-5035-00 &
(includes two Phillips mounting screws)
PARTS L IST
These instructions are for Anthro’s eNook® Pro. Before beginning assembly, please take a moment to review the
parts list below to verify that your shipment is complete.
ADDITIONAL COMPONENTS FOR MONITOR VERSION
10
01
02
09
04
05
15
06
07
13
12
14
16
11
eNook® Pro Assembly Instructions 3
STEP 1
Select the Mounting Location
¡ When choosing the right place to install your eNook, be sure to check the location of your power source. The power cord
on the optional medical-grade power strip (p/n 935PG) is 6 ft long.
¡ Your eNook can be mounted to drywall or to wood wall studs. If you’re installing to wood wall studs, go to Step 2.
¡ If you’re installing into drywall, go to Step 7.
STEP 2
Find Wall Studs
¡ Using a stud finder, locate the studs to which you'll attach your eNook.
STEP 4
Attach Screws to Wall Studs
¡ Using a 1/8" drill bit, drill one hole into a stud about
1-1/2" deep. How do you make sure that hole is
1-1/2" deep? Measure that length on your drill
bit and mark it with a piece of masking tape. Stop
drilling when you reach the masking tape.
¡ Using a Phillips driver (or a power driver with a
Phillips bit), attach the first 1-1/2" long screw at that
mounting point, but don’t tighten all the way to the
wall. Stop tightening when the screw head is about
1/4" away from wall.
Drill
Wall Stud Prole
1½" Tape ¼"
Screw
STEP 3
Determine Mounting Point
¡ Determine the optimal desk height for your eNook.
Typical sitting height is about 29" high; typical
standing height is about 42" high.
¡ For the 36w eNook Pro, measure up 14-3/4" from the
shelf location and mark that point on one stud. For
the 28w eNook Pro, measure up 14-1/4" from the
shelf location and mark that point on one stud.
14.75"
23"
36w version shown
1-1/2" Screw
325-5358-00
