Document 90-000 89 Algo Communication Products Ltd (604) 454-3792
2017-05- 28 4500 Beedie St Burnaby BC Canada V5J 5L2
support@algosolutions.com
8188TBR T-Bar Support Bracket
INSTALLATION GUIDE
Need Help?
(604) 454-3792 o
r support@algosolutions.com
Document 90-000 89 Algo Communication Products Ltd (604) 454-3792
2017-05- 28 4500 Beedie St Burnaby BC Canada V5J 5L2 support@algosolutions.com
About the Algo 8188 -Bar Support BracketTBR T
T 8188TBR T-Bar Support Bracket transfers the weight of the 8188 SIP Ceiling Speaker onto the he
T-Bar rails that hold up the ceiling tiles. This additional security is recommended in earthquake prone
areas and to reduce chance of accidents as the ceiling tiles age and degrade due to moisture.

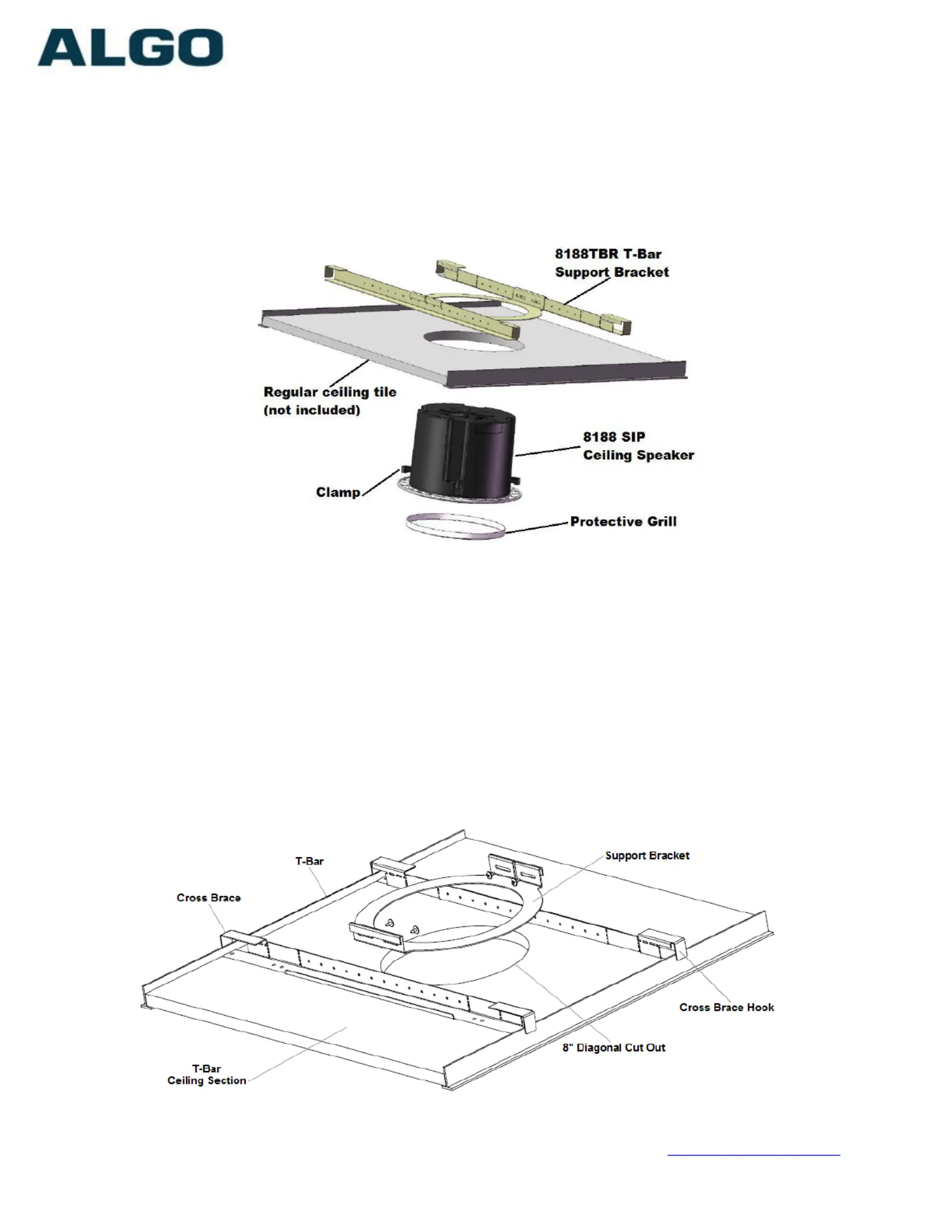

T-Bar Ceiling Installation
1. Cut an 8” (20.5cm) in diameter round hole in the ceiling tile to fit the speaker.
2. Hook the two cross braces to the T-Bars on either side of the cut out hole in the ceiling tile. on
3. Hook the speaker support bracket onto the cross braces.
4. Once the support structure is well aligned with the (20.5cm) hole in the ceiling tile, secure 8”
the support bracket to the cross braces via the 4 provided screws.
5. Proceed to Speaker Installation instructions.
Document 90-000 89 Algo Communication Products Ltd (604) 454-3792
2017-05- 28 4500 Beedie St Burnaby BC Canada V5J 5L2 support@algosolutions.com

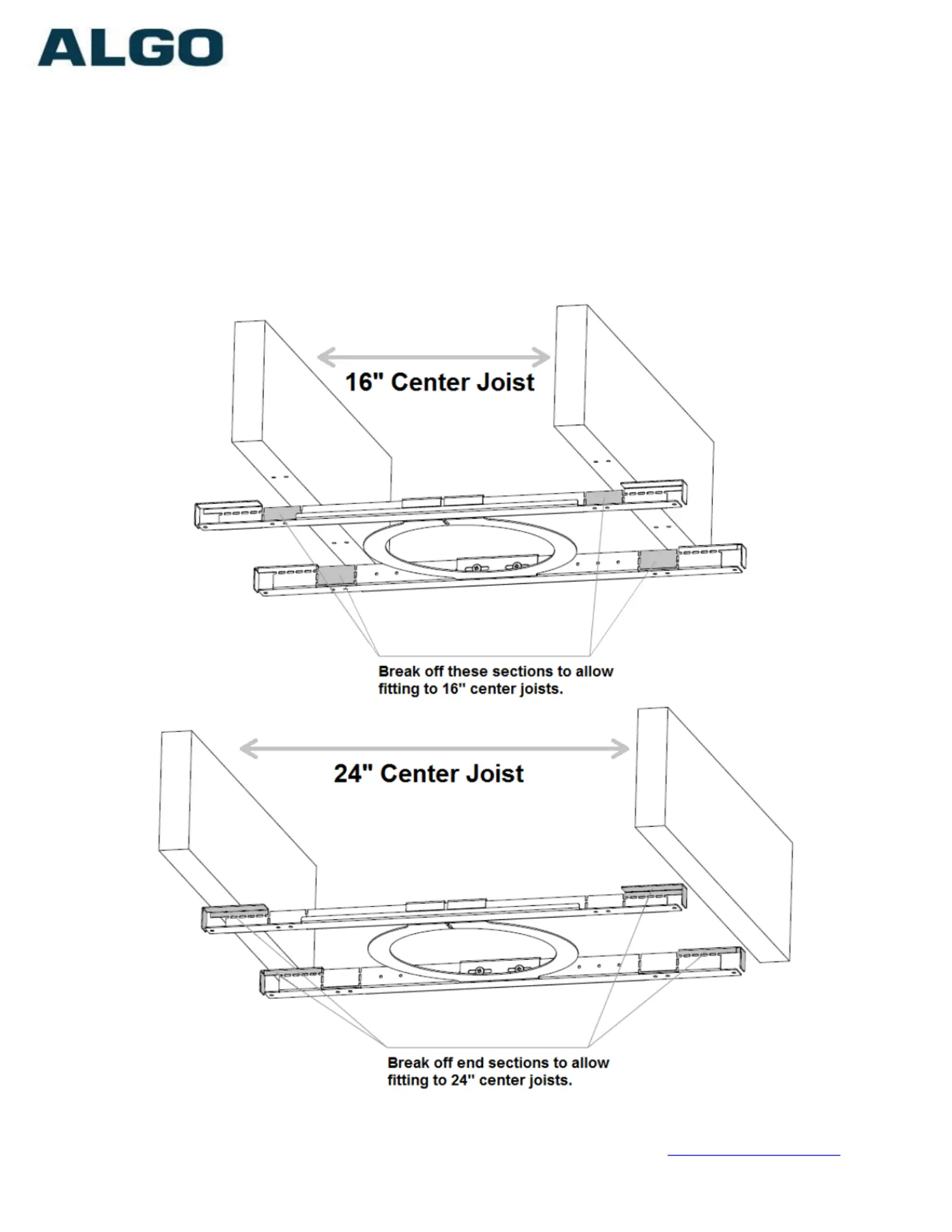

Center Joist Installation
1. Hook the speaker support bracket onto the cross braces and secure it via the 4 provided
screws.
2. Depending on the distance between the joists (16” or 24”), use pliers to break off the
appropriate sections on the cross brace (see images below).
3. Attach the support bracket assembly to the ceiling joists via 3/16” screws, appropriate for the
material of joist.
