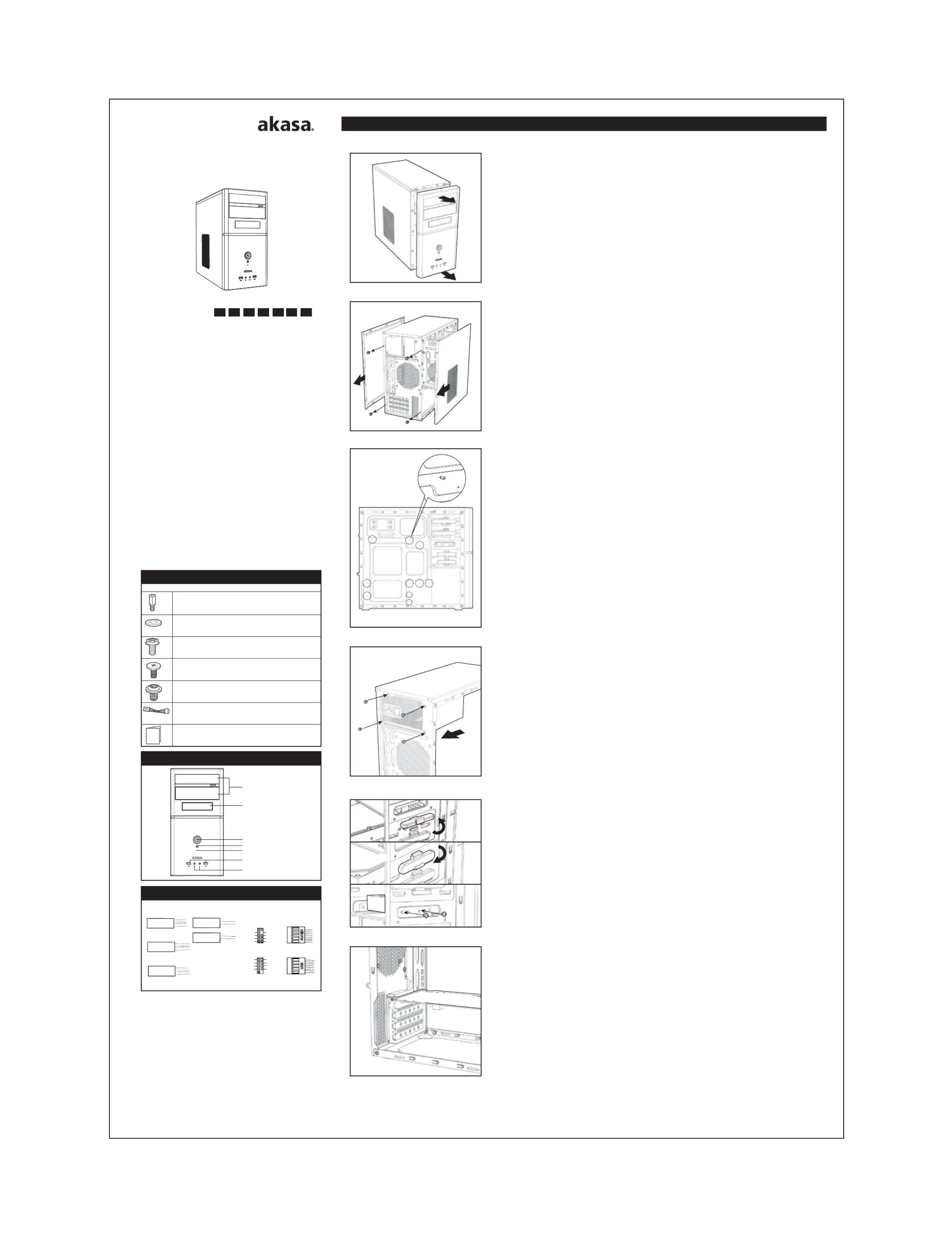

User manual
Product Code: A-MTX01
GB FR PTD ES CHJP
GB
CAUTION
Electrostatic discharge (ESD) can damage system components. If an ESD-controlled workstation is not available, wear an
antistatic wrist strap or touch an earthed surface before handling any PC components.
WARNING
Please be careful when unpacking and setting up this product as metal edges can cause injury if not handled with care.
FR
ATTENTION
Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous ne disposez pas d’une station de
travail avec protection contre l’ESD, portez un bracelet antistatique ou touchez une surface reliée à la terre avant de manipuler
les composants de l’ordinateur.
AVERTISSEMENT
Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins métalliques coupants qui risquent de
vous blesser s’ils ne sont pas manipulés avec soin.
D
Vorsicht:
Elektrostatische Entladungen (ESD – Electrostatic discharge) kann
Systemkomponenten beschädigen. Sollte ein ESD geschützter Arbeitsplatz nicht vorhanden sein, tragen Sie ein antistatisches
Armband or berühren Sie eine geerdete Oberfläche bevor Sie mit den Arbeiten am Computer beginnen.
Warnung
Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten könnten Verletzungen
hervorrufen wenn ohne die nötige Vorsicht vorgegangen wird.
ES
CUIDADO
Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema.
Si no puede disponer de una estación de trabajo libre de electrostática, use una muñequera antiestática o toque una superficie
que haga tierra antes de manipular los componentes del ordenador.
PELIGRO
Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal pueden causarle cortes o heridas si
no son manipulados adecuadamente.
PT
CUIDADO
Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma bancada específica disponível, utilize
uma pulseira anti-estática ou toque uma superfície aterrada antes de manusear qualquer componente.
ATENÇÃO
Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal podem machucar, caso o mesmo
não seja manuseado com cuidado.
JP
注意
静電放電（ESD）はシステムコンポーネントに損傷を与えることがあります。ESD 対策の施された作業場がない
場合は、帯電防止用リストストラップを着用するか、PC コンポーネントを取り扱う前に、接地された表面に触れ
るようにしてください。
警告
金属の端部がケガを引き起こすことがあるため、本製品を開梱し、セットアップする際には、取扱いにご注意くだ
さい。
CH
注意
靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作站，請先穿戴防靜電脘帶或碰觸接地
表面，再操作任何電腦元件。
小心
開箱及安裝中請小心取用，避免被金属邊緣割傷。
Contents
GB FR D ES PT JP CH
motherboard
standoffs
(spare part)
主板螺柱
備品
rubber
washers 橡膠滑司
PSU / PCI
backplate
screws
PSU/PCI
背板螺絲
HDD screws
(Optional)
硬盤螺絲
(選用)
motherboard /
CD ROM
screws
主板/
光驅螺絲
Internal
speaker
User
manual
entretoises
de carte mère
(pièce de
rechange)
rondelles en
caoutchouc
PSU / PCI vis
de la plaque
arrière
vis du
disque dur
(en option)
vis carte mère /
CD ROM
Haut-parleur
interne
manuel de
l’utilisateur
mainboard
Abstandshalter
(Ersatzteil)
gummi-
Unterlegscheiben
PSU / PCI
Rückplatten-
schrauben
HDD
Schrauben
(optional)
mainboard /
CD ROM
Schrauben
Interner
Lautsprecher
Bedienung-
sanleitung
soportes
para placa
base
(repuesto)
arandelas de
goma
tornillos
para
placas
PSU / PCI
tornillos
para HDD
(opcional)
tornillos para
placa base /
CD ROM
Altavoz
interno
manual
del usuario
Espaçadores
para
placa-mãe
(spare part)
Arruelas
emborr-
achadas
Parafusos
para PSU /
PCI
Parafusos
para HDD
(opcional)
Parafusos para
placa-mãe/
CD ROM
Alto-falante
interno
manual
do usuário
マザーボード用
スタンドオフ
（スペア部品）
ゴム製ワッシャ
PSU / PCI
背面板用ネジ
HDD 用ネジ
(オプショナル)
マザーボード /
CD ROM
用ネジ
内蔵
スピーカー
使用説明書
內置蜂鳴器
使用說明書
Front Panel
Installation
Internal cable connectors
GB
Connect the case internal cable connectors to the corresponding motherboard headers.
NOTE : If the connectors are not apparent on the board consult your motherboard manual. Connecting the panel to the wrong
headers may result in motherboard damage.
FR
Branchez les connecteurs de câble internes du boîtier aux embases de carte mère correspondantes.
REMARQUE : Si les connecteurs ne sont pas apparents sur la carte, consultez le manuel de votre carte mère. Si vous connectez
le panneau aux mauvaises embases cela risque d’endommager la carte mère.
D
Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden Motherboard-Anschlüße.
HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind, schauen Sie bitte in ihren Motherboard-Handbuch
nach. Ein Anschluss des Panels an die falschen Anschlüße kann dazu führen, dass das Motherboard beschädigt wird.
ES
Conecte los conectores de los cables del interior de la carcasa en los correspondientes cabezales de la placa base.
NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa base La conexión del panel en los cabezales
equivocados podría dañar la placa base.
PT
Conecte os cabos internos do gabinete, nas entradas correspondentes da placa-mãe.
NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o manual da mesma. Conectar os cabos numa
entrada errada, pode danificar a placa-mãe.
JP
ケース内部ケーブルコネクタを対応するマザーボードヘッダーに接続します。
注意：ボード上のコネクタが見えない場合は、マザーボードの説明書を参照してください。 誤ったヘッダーにパネ
ルを接続すると、マザーボードに損傷を与えることがあります。
CH
根据圖示說明,將机箱線材插在相對應的端子上。
注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明.如果線材接錯,有可能造成主板損坏。
GB
Remove the front panel by gently pulling the bottom first then the top.
FR
Retirez le panneau avant en tirant doucement en bas puis en haut.
D
Entfernen Sie die vordere Blende indem Sie vorsichtig am unteren Ende zuerst ziehen und dann am oberen Ende.
ES
Remueva el panel frontal de la caja tirando suavemente de la parte inferior primero y de la parte superior después.
PT
Remova o painel frontal puxando a parte de baixo primeiro, em seguida a parte de cima.
JP
下部を先に引き、それから上部を引いて、正面パネルをそっと取り外します。
CH
由下到上，小心的將前面板移除。
GB
Remove both side panels by undoing the thumbscrews and pulling the panels to the rear.
FR
Retirez les deux panneaux latéraux en dévissant les vis à main et en tirant les panneaux vers l'arrière.
D
Entfernen Sie die beiden Seitenwände durch Lösen der Rändelschrauben und durch anschliessendes ziehen der Seitenteile zur Rückseite.
ES
Quite ambos paneles laterales aflojando los tornillos y tirando de los paneles hacia atrás.
PT
Remova as laterais soltando os parafusos e puxando-as para trás.
JP
蝶ねじを外してパネルを後ろへ引き、両側のパネルを取り外します。
CH
移除側板螺絲并將側板由前往后拉開。
GB
Locate the motherboard in the correct position, align the holes and secure it by using motherboard screws and washers .
FR
Orientez correctement la carte mère, alignez les trous et fixez-la à l’aide des vis et des rondelles de la carte mère.
D
Halten Sie das Motherboard in der richtigen Position, richten Sie es an den Löcher aus und befestigen Sie es mit den Motherboard
Schrauben und Unterlegscheiben.
ES
Coloque la placa base en la posición correcta, alinee los agujeros y fíjela usando los tornillos de la placa base y las arandelas .
PT
Coloque a placa-mãe na posição correta, alinhando-a com os furos e fixe-a com os parafusos e arruelas para placa-mãe.
JP
正しい位置にマザーボードを配置し、孔の位置を合わせ、マザーボード用ネジとワッシャを使用して固定します。
CH
將主板對齊螺柱孔位，以主板螺絲鎖上。
GB
Insert the PSU into it's position and secure with PSU screws.
FR
Insérez le PSU dans sa position et fixez-le avec les vis du PSU.
D
Legen Sie das Netzteil in Position und es ist sicher Sie es mit den PSU Schrauben.
ES
Inserte la PSU en su posición y fíjela con los tornillos para la PSU.
PT
Insira a Fonte de alimentção na posição correta e fixe-a com os parafusos.
JP
PSU PSU を挿入し、 用ネジで固定します。
CH
把電源放入安裝位置,用螺絲固定。
GB
Insert the 5.25" device and 3.5” HDD into the chassis then secure with screw-less kits. Install the 3.5” device by securing the motherboard / CD ROM screws.
FR
Insérez le dispositif de 5,25" et le disque dur de 3,5” dans le châssis puis fixez avec des kits sans vis. Installez le dispositif de 3,5" en fixant
les vis carte mère / CD ROM.
D
Legen Sie das 5,25" Gerät und die 3,5” HDD in das Gehäuse ein und sichern Sie anschließend mit den schraubenlosen Sets. I
nstallieren Sie das 3,5” Gerät durch Anziehen der mainboard / CD ROM Schrauben.
ES
Inserte el dispositivo de 5,25" y el HDD de 3,5” en el chasis y luego apriételo con los kits sin tornillos.
Instale el dispositivo de 3,5” apretando los tornillos para placa base / CD ROM.
PT
Insira o dispositivo 5.25" e o HD 3.5” no interior do gabinete, fixe-os utilizando o kit "screw-less". Instale os dispositivos 3.5” fixando-os com Parafusos para
placa-mãe / CD ROM.
JP
5.25" 3.5” HDD デバイスと をシャーシに挿入してから、ネジ不要キットで固定します。 マザーボード / CD ROM 用ネジを締めて 3.5 デバイスをインストール
します。
CH
把5.25光驅及3.5＂硬盤放入槽位，免螺絲結构固定。以主板/光驅螺絲固定3.5"內置裝置。
Front panel removal
Side panels removal
Motherboard
PSU
Micro ATX
5.25" / 3.5" bays
GB
Remove the corresponding PCI backplate for the add on card, install and secure with the PCI backplate screw.
FR
Retirez la plaque arrière PCI correspondant au logement pour carte mère utilisé pour la carte d’extension.
Installez la carte et fixez-la avec les PSU / PCI vis de la plaque arrière.
D
Entfernen Sie die PCI Rückplatte des Mainboard Steckplatzes, der für die Erweiterungskarte verwendet wird.
Installieren Sie die Karte und sichern Sie sie mit den PSU / PCI Rückplattenschrauben.
ES
Quite la placa posterior PCI correspondiente a la ranura de la placa base usada para tarjetas adicionales.
Instale la tarjeta y apriétela con los tornillos para placas PSU / PCI.
PT
Remova o backplate PCI com o slot correspondente que será utilizado na placa-mãe para instalação da placa. Instale a placa e
fixe-a com os parafusos para PSU / PCI.
JP
アドオンカード用のマザーボードスロットに対応する 背面板を取り外します。 カードをインストールして 背面板用ネジ PCI PSU / PCI
で固定します。
CH
移除PCI卡擋板，插入PCI卡并以PSU / PCI螺絲固定。
PCIe / PCI / AGP cards
user manual
x 3
x 9
x 8
x 6
x 1
x 1
x 14
GenesisM
M I C R O A T X C A S E
Power switch
Power LED
Reset switch
HDD activity LED
VCC
D-
D+
GND GND
D+
D-
VCC
PORT1L
PORT2L
PORT1R
PORT2R
SENSE_SEND
GND
PRESENCE#
SENSE1_RETURN
NC
1
2
LOCK
UNLOCK
UNLOCK
5.25” bay
3.5” bay
Audio IN / OUT
USB 2. 0 Ports
Reset
LED
Power Switch
A3 70g模造紙，單色印刷
2012.04.V1
POWER SW POWE R LED +
POWE R LED -
RESET SW
H.D.D LED
