Snelstartgids VMBEMS1
Pagina 1van 4
Proficiat met je aankoop van de VMBEMS1 Velbus Energy Monitoring set!
Via deze snelstartgids leiden we je stap voor stap doorheen de nodige installatiestappen.
De uitgebreide installatiegids kan je terugvinden op de productpagina van de
VMBEMS1 via www.velleman.eu/products/view/?id=469492 of via het scannen
van de met je smartphone.QR-code
Stap 1: Installeren DIN- van de rail modules

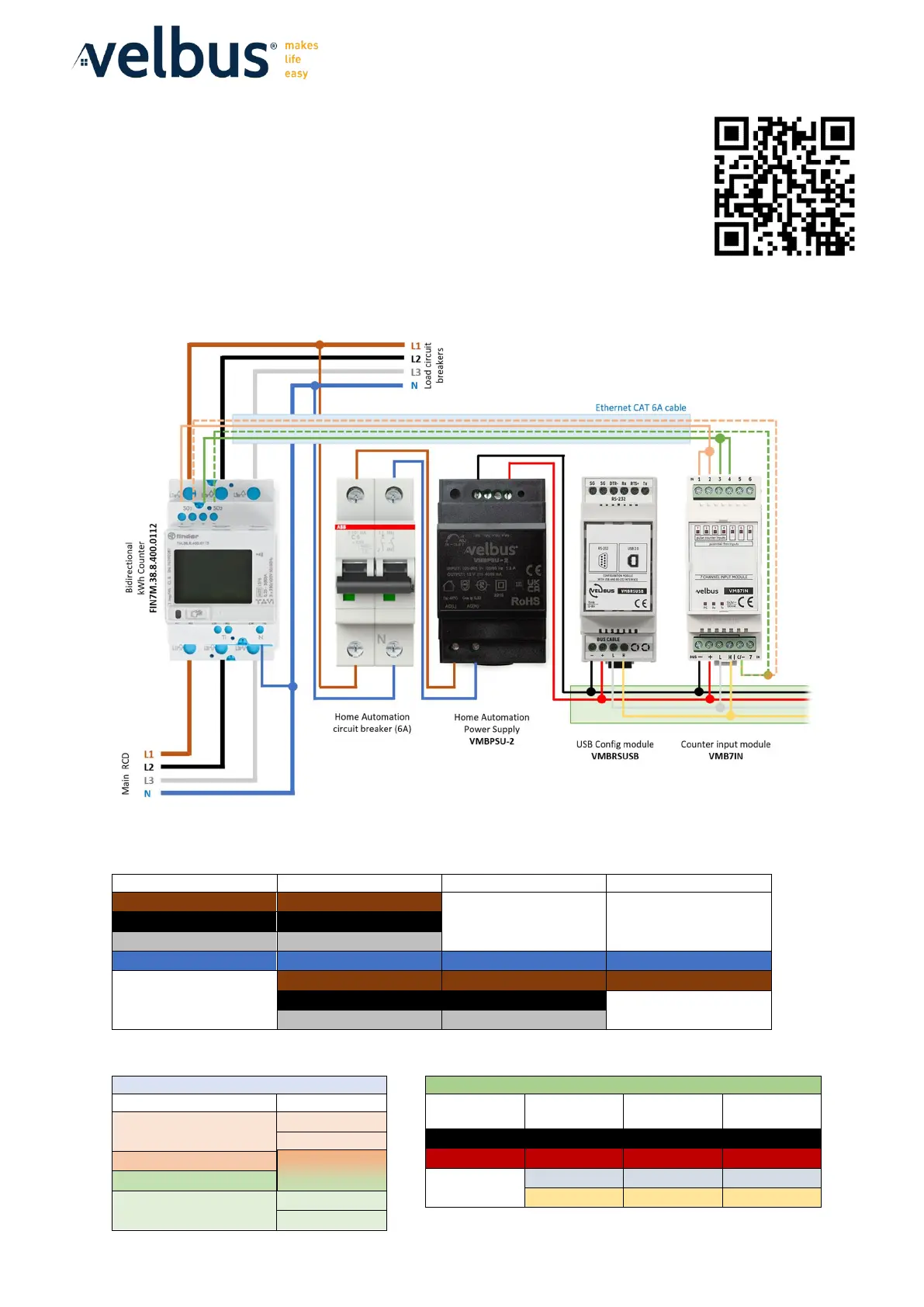

Verbind de onderdelen van de VMBEMS1 set zoals aangegeven op het aansluitschema.
Let erop dat onderstaande connecties correct aangesloten worden.
Hoofddifferentieel (in)
Finder 7M.38.8.400.0112
Automaten (uit)
Velbus VMBPSU-2
L1
L1i
L2
L2i
L3
L3i
N
N
N
AC(N)
L1o
L1
AC(L)
L2o
L2
L3o
L3
Ethernet CAT 6A Kabel
Finder 7M.38.8.400.0112
Velbus VMB7IN
S0 1+
1
2
S01-
S02-
S0 2+
3
4
EIB Bus Kabel
Velbus
VMBPSU-2
Velbus
VMB7IN
Velbus
VMBELO
- Vo
-
-
+ Vo
+
+
L
L
H
H
C/-
Snelstartgids VMBEMS1
Pagina 2van 4
Stap 2: Installeren van het Edge Lit bedieningspaneel
Plaats het Edge Lit bedieningspaneel op een duidelijk zichtbare plaats in de woning en verbind de connector t
met de EIB- - . bus kabel naar de VMB7IN DIN rail module
Stap 3: De terminators van de bus instellen
VMB7IN
Verwijder het frontpaneel van de VMB7IN met een
platte schroevendraaier. de zwarte jumperPlaats ter
hoogte van de TERM tekst over beide pinnen.
VMBELO
Op de achterkant van het VMBELO Edge Lit
bedieningspaneel wordt de TERM schakelaar
naar boven geplaatst.
Stap 4: Instellen van de Finder energiemeter
Druk langer dan 2 seconden op de bedieningsknop van de Finder
7M.38.8.400.0112 module om het hoofdmenu te openen.
Druk vervolgens kort 5x op de bedieningsknop om Installation te selecteren.
Druk lang op de bedieningsknop om dit submenu te openen en kies hierbij voor
de optie “Connection mode”. Druk opnieuw lang om dit menu te openen.
Selecteer tot slot 2 seconden -“3L+N,3L,L+N Vector”, druk daarna op de
bedieningsknop om deze keuze te bevestigen. Verlaat daarna de menu (via ESC).
Snelstartgids VMBEMS1
Pagina 3van 4
Stap 5: De ingebouwde klok instellen
Druk langer dan 3 seconden op de rechtste onderste streep op het
Edge Lit bedieningspaneel.
Het menu “Set Hour” verschijnt op de OLED display. U stelt het uur in
via de onderste knop (-) en rechter knop (+) van het bedieningspaneel.
Druk nadat het uur correct is ingesteld opnieuw op de rechtste
onderste streep om het volgende gedeelte van de klok in te stellen .
Vervolgens worden op dezelfde manier de minuten, dag, maand en
jaar ingesteld. Bij het verschijnen van “Active program” wordt
opnieuw langer dan 3 seconden op de rechtse onderste streep
gedrukt om het menu te verlaten.
De klok is nu ingesteld om de 24h tellers correct weer te geven. Indien een stroomonderbreking heeft
plaatsgevonden, dient bovenstaande procedure opnieuw uitgevoerd te worden om de klok in te stellen.
U bent nu klaar om het systeem in gebruik te nemen.
Probleemoplossing
Indien het systeem niet correct functioneert, controleer eerst zorgvuldig de bedrading, zorg ervoor dat de
terminators zijn ingesteld en herstart de installatie (even de spanning onderbreken).
Indien het probleem niet is opgelost, raadpleeg de ondersteuningspagina’s op www.velbus.eu of contacteer
uw verdeler. Technische ondersteuning wordt geboden via het elbus ticket systeem V help.velbus.eu .
Waarschuwingen
Velbus producten zijn bestemd voor installatie door een professionele installateur:
Alle werkzaamheden moeten gebeuren aan een spanningsloze installatie.
De installatie moet worden uitgevoerd volgens de geldende voorschriften van het land.
Respecteer de regels van goed vakmanschap.
Bij twijfels contacteer uw groothandel.
Contact
Velbus is een Belgisch merk ontwikkeld en geproduceerd door
Velleman Group NV te Gavere. Met meer dan 25 jaar ervaring
op de domoticamarkt en 50 jaar knowhow in het ontwikkelen
van elektronica, helpen we professionals en makers bij het
waarmaken van hun projecten.
