Strona 1/4
Snelstartgids VMBECS1
Pagina 1van 4
Proficiat met je aankoop van de VMBEC S1 Velbus Energy Control set!
Via deze snelstartgids leiden we je stap voor stap doorheen de nodige installatiestappen.
De uitgebreide installatiegids kan je terugvinden op de productpagina van de
VMBEC S1 via www.velleman.eu/products/view/?id=469494 of via het scannen
van de code met je smartphone.QR-

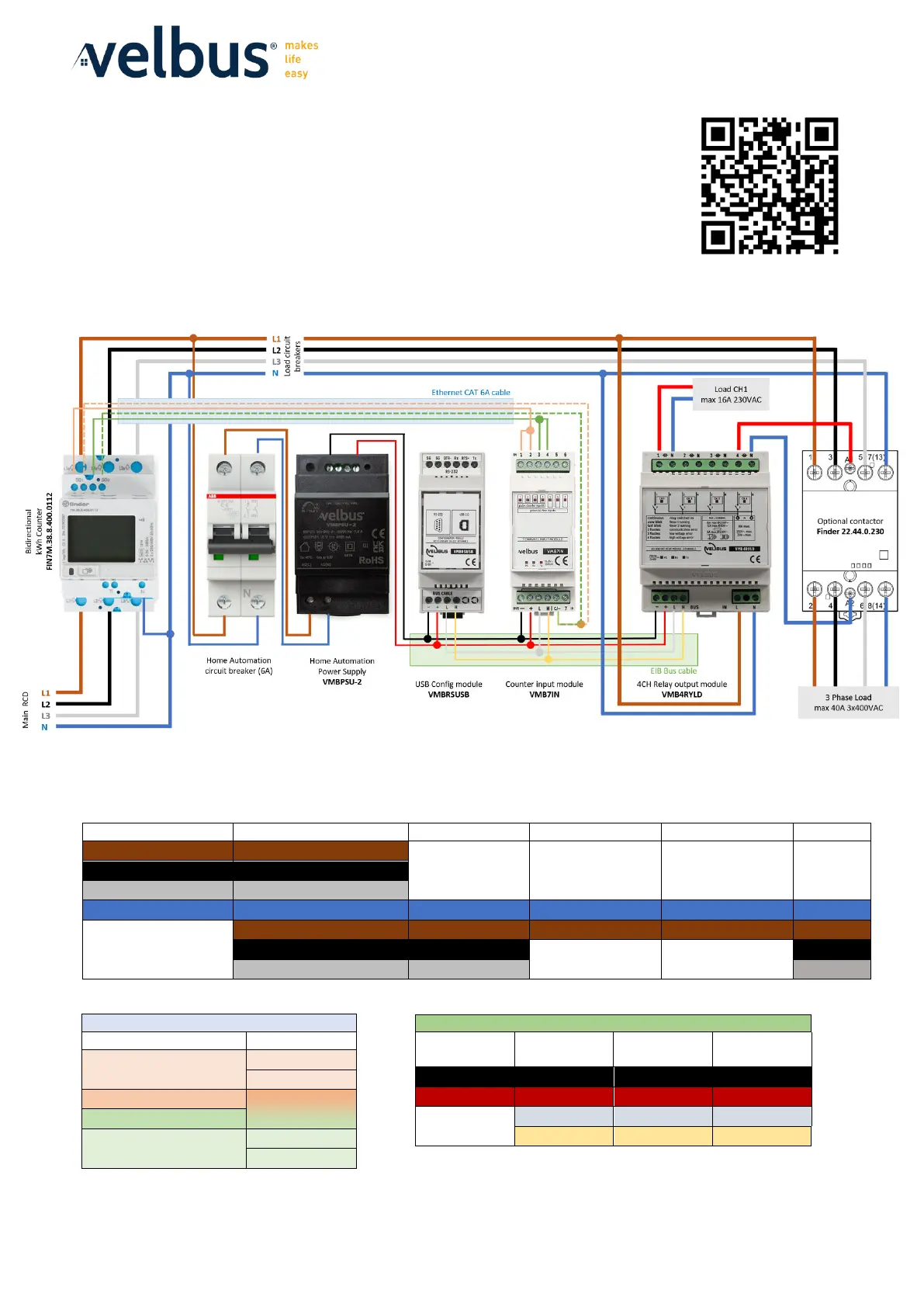

Stap 1: Installeren van de DIN-rail modules
Verbind de onderdelen van de VMBECS1 set zoals aangegeven op aansluitschema.het
Let erop . dat onderstaande connecties correct aangesloten worden
Hoofddifferentieel (in)
Finder 7M.38.8.400.0112
Automaten (uit)
Velbus VMBPSU-2
Velbus VMB4RYLD
Contactor
L1
L1i
L2
L2i
L3
L3i
N
N
N
AC(N)
N
7
L1o
L1
AC(L)
L
1
L2o
L2
3
L3o
L3
5
Ethernet CAT 6A Kabel
Velbus VMB7IN
S01+
1
2
S02+
3
4
EIB Bus Kabel
Velbus
VMBPSU-2
Velbus
VMBRSUSB
Velbus
VMB7IN
Velbus
VMB4RYLD
- Vo
-
-
-
+Vo
+
+
+
L
L
L
H
H
H
C/-
Snelstartgids VMBECS1
Pagina 2van 4
Stap 2: Verbruikers aansluiten op de VMB4RYLD
Sluit nu de verbruikers die geschakeld dienen te worden door het Velbus Energie Management Systeem aan
op de VMB4RYLD relais module. De VMB4RYLD heeft spanningsuitgangen, waardoor s de verbruiker
rechtsreeks kunnen aangesloten worden op de 1+N, 2+N, 3+N en 4+N klemmen.
Opgelet!
De VMB4RYLD module kan maximaal een totaallast van
16A 230VAC schakelen. Voor zware verbruikers met
vermogens > 3.7 kW (zoals bijvoorbeeld een EV-
laadpaal) is een additionele contactor vereist zoals
bijvoorbeeld de Finder 22.44.0.230.
Stap 3: De terminators van de bus instellen
VMB7IN & VMB4RYLD
Verwijder het frontpaneel van de VMB7IN en de VMB4RYLD met een platte schroevendraaier.
Plaats . de zwarte jumper ter hoogte van de TERM tekst over beide pinnens bij beide modules
Stap 4: Instellen van de Finder energiemeter
Druk langer dan 2 seconden op de bedieningsknop van de Finder
7M.38.8.400.0112 module om het hoofdmenu te openen.
Druk vervolgens kort 5x op de bedieningsknop om “Installation” te selecteren.
Druk lang op de bedieningsknop om dit submenu te openen en kies hierbij voor
de optie “Connection mode”. Druk opnieuw lang om dit menu te openen.
Selecteer tot slot “3L+N,3L,L+N -Vector”, druk daarna 2 seconden op de
bedieningsknop om deze keuze te bevestigen. Verlaat daarna de menu (via ESC).
Snelstartgids VMBECS1
Pagina 3van 4
Stap 5: De Velbus installatie configureren
Sluit uw PC of laptop aan op de Velbus VMBRSUSB configuratiemodule met de
meegeleverde USB-kabel. Verwijder hiervoor het frontpaneel van de module.
Download, installeer en start Velbuslink, de gratis configuratiesoftware voor Velbus:
www.velleman.eu/downloads/velbus/velbuslink/velbuslink-latest.exe
Klik op “Nieuw” (knop linksboven) om de wizard “Een nieuw project aanmaken” te starten.
Kies een bestandsnaam en locatie voor het project. Kies voor “Verbinden met een bestaande
installatie” en verbinding via “RS232, USB” om vervolgens de installatie te laten scannen en
automatisch adressen te laten toewijzen. Volg de wizard verder door te klikken op “Volgende” tot
het bericht “Uw project werd met succes aangemaakt” verschijnt.
Klik op “Energy Management Project” onder het tabblad “Tools” om de wizard te starten.
Opgelet! Bij de stap “Energy Counter” wordt gekozen voor energiemeter “FIN7M.38.8.400.0112”.
Voeg bij VMB7IN type “Consumption” toe op CH1 & CH2 en type “Injection” op CH3 & CH4.
Volg de wizard verder om uw systeem te personaliseren.
Druk op de “Synchroniseren”. In het venster “Project Synchroniseren”, vink “Enkel knop
wijzigingen” aan en druk op “Schrijven”.
U bent nu klaar om het systeem in gebruik te nemen.
Probleemoplossing
Indien het systeem niet correct functioneert, controleer eerst zorgvuldig de bedrading, zorg ervoor dat de
terminators zijn ingesteld en herstart de installatie (even de spanning onderbreken).
Indien het probleem niet is opgelost, raadpleeg de ondersteuningspagina’s op www.velbus.eu of contacteer
uw verdeler. Technische ondersteuning wordt geboden via het Velbus ticket systeem help.velbus.eu .
Waarschuwingen
Velbus producten zijn bestemd voor installatie door een professionele installateur:
Alle werkzaamheden moeten gebeuren aan een spanningsloze installatie.
De installatie moet worden uitgevoerd volgens de geldende voorschriften van het land.
Respecteer de regels van goed vakmanschap.
Bij twijfels contacteer uw groothandel.
Contact
Velbus is een Belgisch merk ontwikkeld en geproduceerd door
Velleman Group NV te Gavere. Met meer dan 25 jaar ervaring
op de domoticamarkt en 50 jaar knowhow in het ontwikkelen
van elektronica, helpen we professionals en makers bij het
waarmaken van hun projecten.
