1
Full-Motion TV Mount - 47" to 90"
Installation Guide
04-0923A
Important: If you have difficulty following or understanding these installation instructions,
please consult a qualified installation specialist.
Full-motion Articulating LCD/Plasma TV Wall-mount
TV size: 47" - 90"
Tilt angle: +/- 12 degrees
Max load capacity: 200 lbs / 90 kg
Wall distance (at the front plate): 3.9" to 19.7"
2
Caution
Prior to installation of this product, the installation guide should be read and completely
understood. The installation guide must be read to prevent personal injury and property
damage. Keep the installation guide in an easily accessible location for future reference.
This mount contains small parts which can act as a choking hazard if swallowed.
CAUTION: The maximum load capacity is 200 lbs. Use with products exceeding the
maximum load capacity may cause serious injury. See apparatus instructions.
The wall structure must be capable of supporting at least five (5) times the maximum load
capacity as indicated. If not, the wall must be reinforced.
Recommended mounting surfaces: wood stud and solid-flat concrete. If the mount is to
be installed on any surface other than wood studs or solid concrete, use suitable
hardware (not included but commercially available).
Do not install on a structure that is prone to vibration, movement or chance of impact.
Failure to do so could result in damage to the display and/or damage to the mounting
surface.
Do not install near heater, fireplace, air conditioning, in direct sunlight or any other heat
producing source. Failure to do so may result in damage to the display and could
increase the risk of fire.
Make sure no water or natural gas lines are present where the mount is to be installed.
Cutting or drilling into water or natural gas lines could cause personal injury or property
damage.
Proper installation procedure by yourself or a qualified service technician, as outlined
in the installation guide, must be adhered to. Failure to do so could result in serious
personal injury.
When mounting to a wall that contains wood studs, confirm the dead center of the wood
stud prior to installation, it is recommended that the wood studs be a minimum of 16"
apart (if applicable).
This product is intended for indoor installation/use only. Premature product failure or
serious personal injury could occur if this product is used outdoors.
It is recommended that two people perform the installation. Injury and/or damage can
result from dropping or mishandling the display.
Tools Required
Electronic stud finder for drywall installation
Phillips head screwdriver and bubble level
Socket or wrench set (metric)
Electric drill, 5/32" drill bit for wood stud installation, 3/8" masonry drill bit for
concrete/brick wall installation
Important: The Full-Motion TV Mount - 47" to 90" is shipped with the proper installation
hardware and parts. Make sure that none of the items are missing or damaged before
starting the installation. If there are any missing and/or damaged parts, please stop the
installation and contact your place of purchase.
3

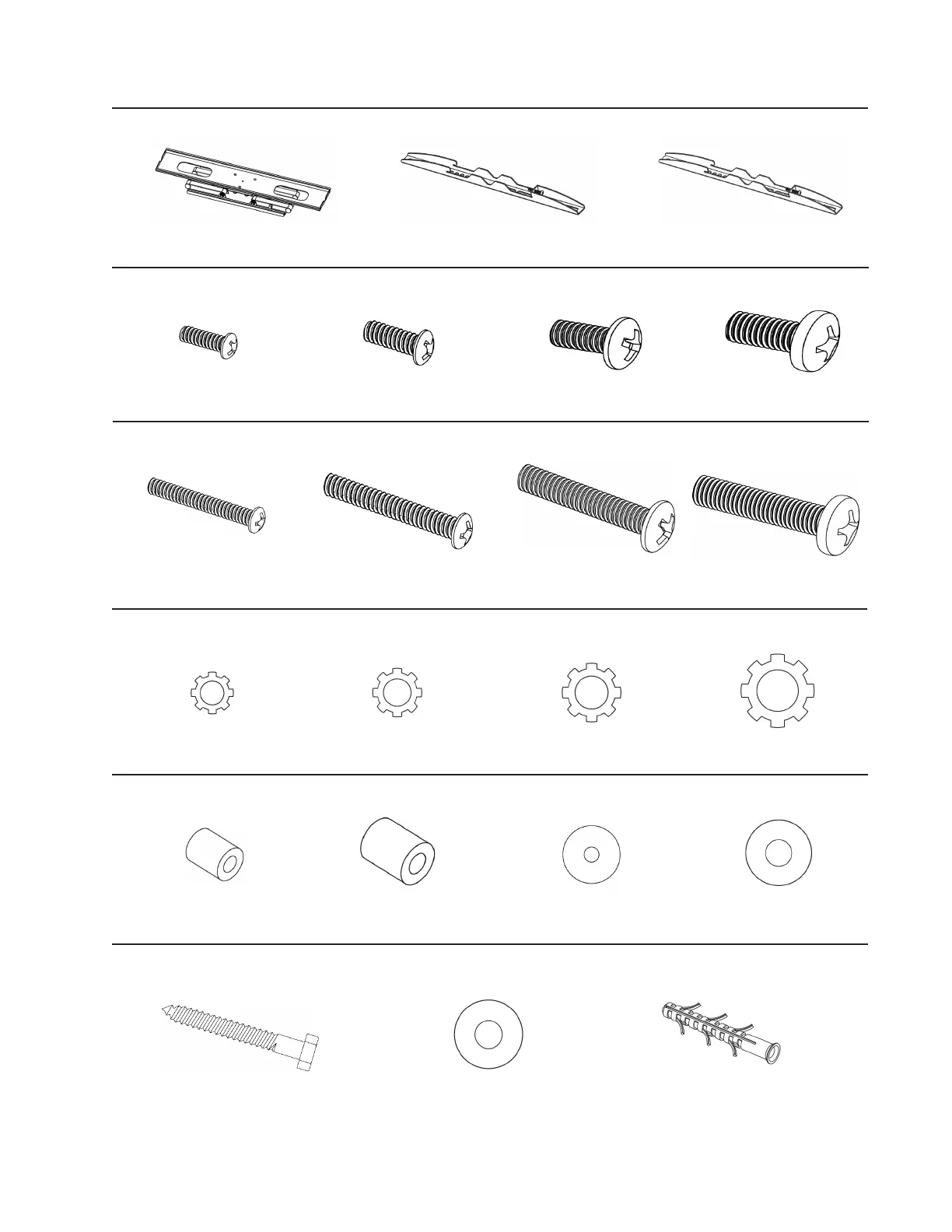

Hardware Kit
a b c
d ge f
(x4) M6x12 bolt
(x4) M5x12 bolt (x4) M8x16 bolt
(x4) M5x30 bolt (x4) M6x35 bolt (x4) M8x40 bolt
(x6) Concrete anchor
j
h i
(x4) M6/M8 washer
(x6) Lag Bolt
n
k
(x4) M6/M8 spacer
mo
l
(x4) M4x30 bolt
(x4) M4x12 bolt
(x1) Wall plate (x1) Right monitor bracket
(x1) Left monitor bracket
(x4) M5 lock washer
(x4) M4 lock washer (x4) M6 lock washer (x4) M8 lock washer
p q r s
(x8) M4/M5 washer
(x6) Lag bolt washer
(x4) M4/M5 spacer
t u v
