ISSUED: 09-22-11 SHEET #: 009-9059-2 (2014-04-08)
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com
Features:
• Treated with Agion® antimicrobial nish in black or white designed to assist with infection control.
Installation and Assembly:

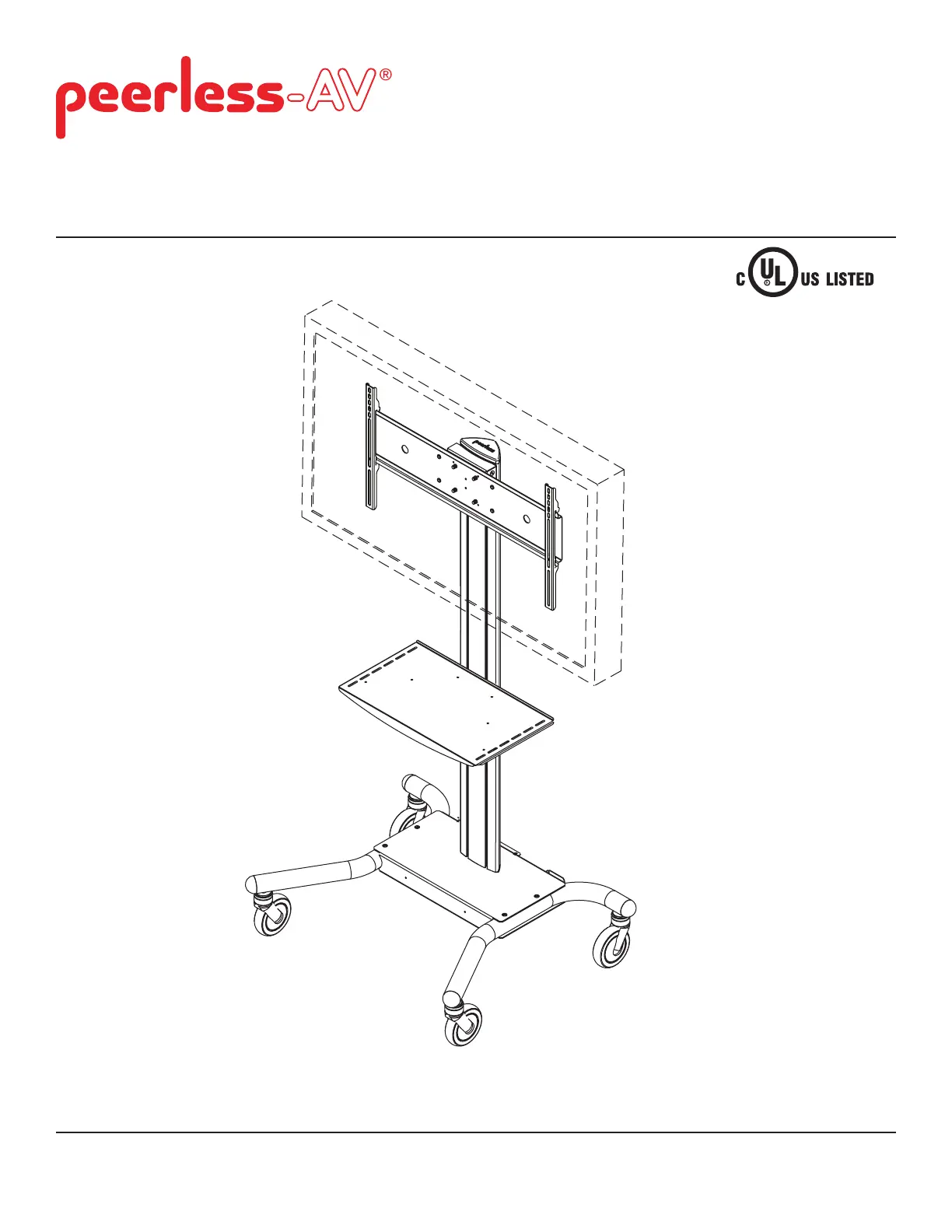

Medical Antimicrobial Cart for 32" - 65" Flat Panel Displays
Models: SR560M-AB, SR560M-AW
Max UL Load Capacity:
150 lb (68 kg) screen
50 lb (22.7 kg) per shelf
2 of 15 ISSUED: 09-22-11 SHEET #: 009-9059-2 (2014-04-08)
NOTE: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Parts List............................................................................................................................................................................ 3, 4
Assembling Cart .....................................................................................................................................................................5
Attaching Universal Adapter Plate or Dedicated Adapter Plate 10 ...........................................................................................
Installing Adapter Brackets ..................................................................................................................................................11
Cord Management 13 ...............................................................................................................................................................
Recommended Cleaning Guidelines 14 ...................................................................................................................................
Tools Needed for Assembly
• level
• phillips screwdriver
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, and fully understands
these instructions.
• Never exceed the Maximum UL Load Capacity on page 1.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws rmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• The cart is not afxed or secured to the oor, and may therefore tip over and/or fall if screen and/or cart is shaken
or hit. Always monitor children and do not let children play alone around cart as they could get hurt by a falling
screen. Not recommended for use in areas with heavy trafc.
WARNING
3 of 15 ISSUED: 09-22-11 SHEET #: 009-9059-2 (2014-04-08)
Before you begin, make sure all parts shown are included with your product.
Parts may appear slightly different than illustrated.
SR560M-AB SR560M-A
W
Description Qty. Part Numbe
r
Part Numbe
r
A
screen mount bracket 1 201-S1156 201-S2156
Bhook plate 1 201-S1157 201-S2157
Cshelf support 1 201-S1158 201-S2158
Dbase 1 009-S1223 009-S2224
Euniversal plate 1 201-S1110 201-S2110
Fadapter bracket 2 202-S1655 202-S2655
Gupright 1 580-S1180 580-S2181
Htop cover 1 590-1210 590-1213
I1/4-20 x 12mm decorative screw 14 520-2325 520-2328
J1/4-20mm nut 10 530-1050 530-1053
L3/8-16 x 2.5" socket screw 3 520-9550 520-9553
M7/32" allen wrench 1 560-9715 560-9715
N4 mm allen wrench 1 560-9646 560-9646
O8/32 nylock nut 6 530-1038 530-1041
Pshelf pan 1 009-S1225 009-S2225
Q6 mm allen wrench 1 560-9716 560-9719
Rleft leg 1 009-S1296 009-S2296
Sright leg 1 009-S1295 009-S2295
Twheel caster 2 600-0044 600-0044
Uwheel caster/brake 2 600-0045 600-0045
V
joint connector nut 4 530-1037 530-1040
W
3/8-16 x 1.5" screw bolt 4 520-1329 520-1332
X
M10 x .402 ID lock washer 3 540-9424 540-9427
Z3/16 allen wrench 1 560-0071 560-0074
A
A
M4 x 12 mm serrated washer head socket pin scre
w
6 510-1079 510-1079
BB M4 x 25 mm serrated washer head socket pin screw 4 510-1082 510-1082
CC M5 x 12 mm socket pin screw 4 520-1064 520-1064
DD M5 x 25 mm socket pin screw 4 520-1122 520-1122
EE M6 x 12 mm socket pin screw 4 520-1050 520-1050
FF M6 x 25 mm socket pin screw 4 520-1211 520-1211
GG M8 x 15 mm socket button screw 6 520-1068 520-1068
HH M8 x 40 mm socket pin screw 4 520-1152 520-1152
II .219 ID x .5 OD x .5 HT spacer 4 540-1057 540-1057
JJ .344 ID x .75 OD x .5 HT spacer 4 540-1059 540-1059
KK universal plasma tilt multi washer 6 580-1036 580-1039
LL M6 x 20 mm socket pin screw 4 520-9554 520-9554
MM M6 x 30 mm socket pin screw 4 520-1067 520-1067
NN M8 x 25 mm socket pin screw 4 520-1101 520-1101
OO M10 x 15 mm socket scre
4 520-9262 520-9262
Parts List
