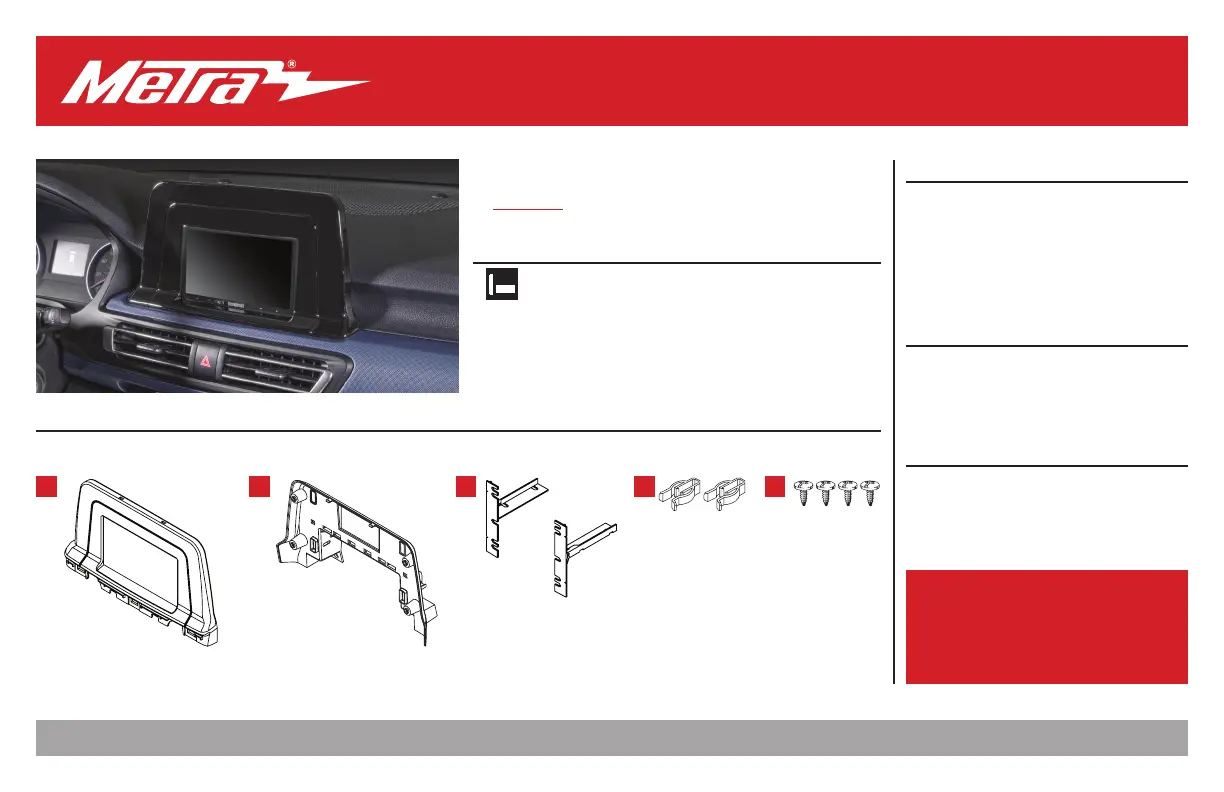

Metra. The World’s Best Kits.® MetraOnline.com © COPYRIGHT 2022 METRA ELECTRONICS CORPORATION REV. 5/4/22 INST107-KI1HG
I N S TA L L AT I O N I N S T R U C T I O N S
107-KI1HG
Patent Pending
Attention! Let the vehicle sit with the key
out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.
KIT FEATURES
• Designed specifically for ISO DDIN radios which have an “L”
shaped chassis design, with the radio chassis at the bottom of
the screen like the Alpine iLX-207. Also designed for Pioneer modular
6.8” radios like the DMH-C2550NEX and DMH-C2500NEX.
• Both textured and painted gloss black to match the factory finish.
KIT COMPONENTS
A) Radio housing front • B) Radio housing back • C) Pioneer brackets • D) panel clips (2)• E) #8 x 3/8” Phillips screws (4) TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
TABLE OF CONTENTS
Dash Disassembly ...............................................2-3
Kit Preparation .......................................................4
Kit Assembly
–Bottom chassis DDIN radio provision.................4
–Pioneer modular DDIN radio provision .............5
WIRING & ANTENNA CONNECTIONS
Wiring Harness:
Visit metraonline.com for audio/
video and steering wheel control interface options.
Antenna Adapter: 40-KI11
A CB D E
Kia Seltos 2021-Up
Visit for more detailed information about the product and up-to-date vehicle MetraOnline.com
specific applications
386.257.1187
|
MetraOnline.com
2
1. Unclip and remove the trim panel
behind the radio display. (Figure A)
2. Remove the (2) Phillips screws under
trim panel removed in step 1. (Figure B)
(Figure C)(Figure A)
(Figure D)(Figure B)
DASH DISASSEMBLY
3. Unclip and remove the small trim to the
left of the instrument cluster. (Figure C)
4. Remove (1) Phillips screw from behind
small trim panel removed in step 3.
(Figure D)
Continued on the next page
REV. 5/4/2022 INST107-KI1HG 3
DASH DISASSEMBLY (CONT.)
(Figure E) (Figure G)
(Figure F) (Figure H)
5. Unclip and remove the entire trim
surrounding the instrument cluster and
including the a/c vents under the radio
display. (Figure E)
6. Remove (1) Phillips screw securing the
trim panel below the radio display
which had the a/c vents in it then unclip
and remove the panel. (Figure F, G)
7. Remove (2) Phillips screws securing the
radio display and chassis. (Figure H)
8. Unclip unplug and remove the radio
display and chassis.
Continue to Kit Preparation
