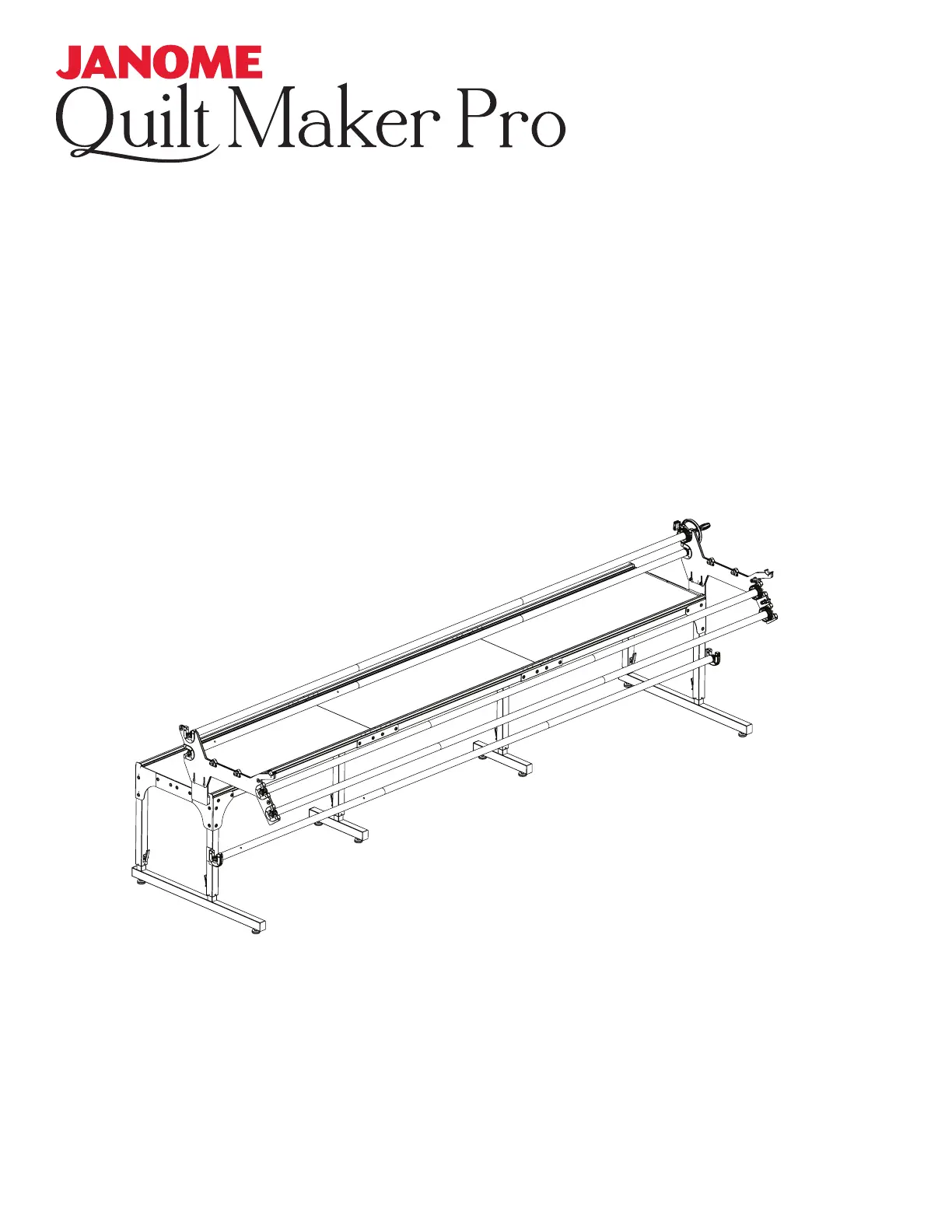

1janome.com Quilt Maker Pro
12’ Quilting Frame Assembly
Table of Contents
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Hardware List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Quilt Maker Pro 12’ Quilting Frame
Box Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Step 1- Frame Side Assembly . . . . . . . . . . . . . . . . . . . . 5
Step 2- Table Assembly . . . . . . . . . . . . . . . . . . . . . . . . . 6
Step 3- Middle Leg Assembly . . . . . . . . . . . . . . . . . . . . 7
Step 4- End Leg Assembly . . . . . . . . . . . . . . . . . . . . . . 8
Step 5- Precision-Glide Track Assembly . . . . . . . . . . .11
Step 6- Ratchet Stop Assembly . . . . . . . . . . . . . . . . . 14
Step 7- Pole Bracket Assembly . . . . . . . . . . . . . . . . . . 16
Step 8- Pole Coupler Assembly . . . . . . . . . . . . . . . . . 17
Step 9- Pole End Assembly (including
Ratchet Wheel, Hand Wheel) . . . . . . . . . . . . 18
Step 10- Pole to Frame Assembly . . . . . . . . . . . . . . . 21
Step 11- Rubber End Cap Assembly . . . . . . . . . . . . . . 21
Step 12- Hook and Loop Strips Attachment . . . . . . . 22
Step 13- Bungee Clamp Assembly . . . . . . . . . . . . . . . 22
Step 14- Hook and Loop Strips
on Poles Assembly . . . . . . . . . . . . . . . . . . . . 23
Step 15- Attach Leaders . . . . . . . . . . . . . . . . . . . . . . . . 23
Step 16- Adjusting Quilt Maker Pro 12’
Quilting Frame Height. . . . . . . . . . . . . . . . . .24
Loading the Frame & Using the Pole Cradles . . . . . 25
What’s Included
Your Quilt Maker Pro 12’ Quilting Frame should have been
delivered in four separate boxes. Upon opening, please
check immediately to see if you have received the items
listed in the Parts and Hardware lists found on pages 2, 3
and 4. In addition, the following items will be found in:
Box 1: Quilt Maker Pro 12’ Quilting Frame Assembly
Instructions Manual
Box 4: (3) Leaders
(3) Hook and loop strips to attach leaders
to poles
If you find you are missing any items, please contact
Janome immediately at 1-800-631-0183 or by emailing
custrel@janome-america.com.
12’ Quilting Frame
Assembly Instructions
2 janome.com
201704
Quilt Maker Pro
12’ Quilting Frame Assembly
T
Quilt Maker Pro 12’ Quilting Frame
Parts List
QF09318-411
Table Splice Brace (4)
Box 3
Right Frame
Side Front (1)
Box 3
Right Frame
Side Back (1)
Box 3 Table Section (3)
2 in Box 1 and 1 in Box 4
Right Side Leg (1)
Box 3
Frame Side
Coupler (2)
Box 3
Left Side Leg (1)
Box 3
Track Support Section (6)
With table section: Four in Box 1 and two in Box 4
12ft Plastic Track (4) (Black)
Box 3
Track Support
Coupler (4)
Box 3
Bungee Clamp (4)
Box 3
Hook and Loop
Strip (2)
Box 1
4’ Pole Section
Ten in Box 2 and five in Box 4
2’ Coupler (10)
Box 2
M
Middle Leg (2)
Box 3
Plugged-Hole Pole Bracket (1)
Box 1
Open-Hole Pole Bracket (1)
Box 1
Pole Cradle & Screw (2)
Left Frame Side
Front (1)
Box 3
Left Frame Side
Back (1)
Box 3
3janome.com Quilt Maker Pro
12’ Quilting Frame Assembly
Quilt Maker Pro 12’ Quilting Frame Hardware List
M8 x 25mm
Socket Button
Head Cap Screw
(SBHCS)(4)
M8 Lock
Nut (4)
M8 Flat
Washer (4)
17/13/16mm Wrench (1)
5mm Allen
Wrench (1)
Short Bolt
Ratchet Wheel
Assembly (2)
Long Bolt Ratchet
Wheel Assembly (1)
Leveling Foot (8)
Rubber End Cap (10)
4mm Allen
Wrench (1)
M8 x 16mm Socket
Button Head Cap
Screw (SBHCS)
(64 total)
M5 x 8mm
Socket Button
Head Cap Screw
(SBHCS)
(24 total)
M6 x 12mm
Connector Screw
(12 total)
(8 in Box 1)
(4 in Box 4)
Hand Wheel
Assembly (1)
M6 x 45mm
Connector Screw
(3)
Ratchet Stop
(3)
Ratchet-Stop
Bushing (3)
Pole End
Assembly (7)
3mm Allen
Wrench (1)
These parts found in Box #3
Ratchet-Stop
Mount (3)
Ratchet-Stop
Holder (3)
Hand Wheel Insert (1)
May be preassembled
with Hand Wheel.
