GW 90 741

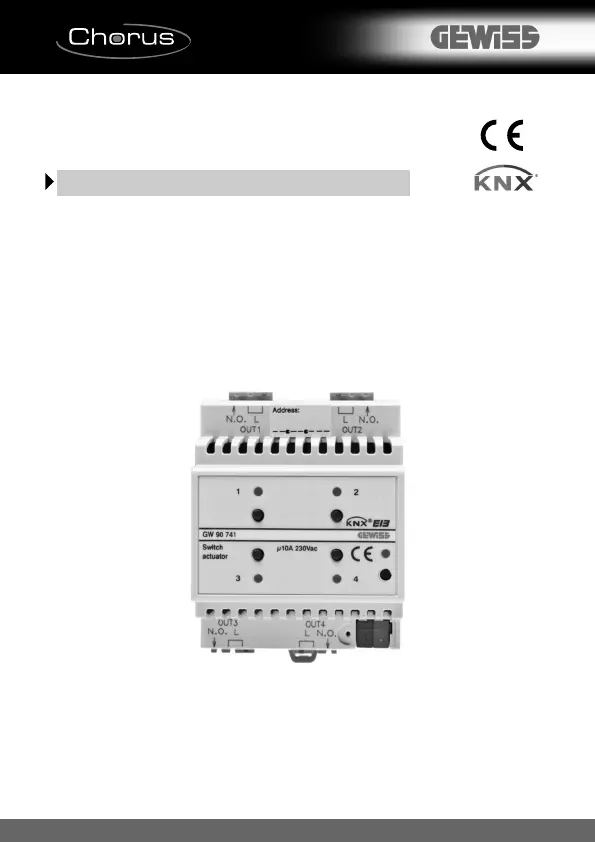

Attuatore 4 canali 10 A KNX - da guida DIN
KNX 4-channel 10 A actuator - DIN rail mounting
Actionneur de 4 canaux 10 A KNX - sur rail DIN
Accionador de 4 canales 10 A KNX - para carril DIN
4-Kanal Schaltgeber 10 A KNX - für DIN-Schiene
-+
-
+
bus
U
LN.O.
U
L N.O.
U
LN.O. LN.O
U
N N
N N
Bus
230 V
≥ 4 mm
A
B
C
Uscita relè 1 -Output relay 1 - Sortie relais 1 -
Salida relé 1 - Relaisausgang 1
Uscita relè 2 -Output relay 2 - Sortie relais 2 -
Salida relé 2 - Relaisausgang 2
Pulsante comando locale relè 1 - Relay 1 local
command button -
Bouton-poussoir de
commande locale du relais 1
- Pulsador mando
local de relé 1 - Lokaler Relaissteuertaster 1
LED stato relè 1 - Relay 1 status LED - LED état
du relais 1 -LED de estado de relé 1 - LED
Relaisstatus 1
Pulsante comando locale relè 2 -Relay 2 local
command button -
Bouton-poussoir de
commande locale du relais 2
- Pulsador mando
local de relé 2 - Lokaler Relaissteuertaster 2
LED stato relè 2 - Relay 2 status LED - LED état
du relais 2 - LED de estado de relé 2 - LED
Relaisstatus 2
LED stato relè 3
-
Relay 3 status LED - LED état
du relais 3 - LED de estado de relé 3 - LED
Relaisstatus 3
Pulsante comando locale relè 3
-
Relay 3 local
command button -
Bouton-poussoir de
commande locale du relais 3
- Pulsador mando
local de relé 3 - Lokaler Relaissteuertaster 3
LED di programmazione indirizzo fisico - LED
for programming physical address - LED de
programmation de l’adresse physique - LED de
programación de dirección física - LED für die
Programmierung der physikalischen Adresse
Tasto di programmazione indirizzo fisico -
Button key for programming physical address -
Touche de programmation de l’adresse physique -
Tecla de programación de dirección física - Taste
für die Programmierung der physikalischen Adresse
LED stato relè 4 - Relay 4 status LED - LED état
du relais 4 - LEDLED de estado de relé 4 -
Relaisstatus 4
Pulsante comando locale relè 4 -Relay 4 local
command button -
Bouton-poussoir de
commande locale du relais 4
- Pulsador mando
local de relé 4 - Lokaler Relaissteuertaster 4
Uscita relè 3 - Output relay 3 - Sortie du relais
3 - Relaisausgang 3Salida relé 3 -
Uscita relè 4 - Output relay 4 - Sortie du relais
4- Relaisausgang 4Salida relé 4 -
Terminali bus - Bornes duBus terminals -
bus- BusanschlüsseConectores bus -
2
1
3
4
5
6
1
6
7
8
4
53
8
7
9
2
13 14 15
12
10
9
10
11
12
13
14
15
11
INDICE
I
T
A
L
I
A
N
O
3
pag.
AVVERTENZE GENERALI....................................................................................... 4
DESCRIZIONE GENERALE ..................................................................................... 5
INSTALLAZIONE.................................................................................................... 7
PROGRAMMAZIONE CON SOFTWARE ETS ........................................................... 9
DATI TECNICI........................................................................................................ 10
+
-
bus
N
N
L
ITOT
ITOT
≤ IMAX
Se si utilizzano i doppi morsetti per effettuare l’entra ed esci della fase (L), verificare che
la corrente totale circolante (I
TOT ) non superi la corrente max (I
MAX) indicata nella sezione
“Dati tecnici” del foglio istruzioni.
