Strona 1/64

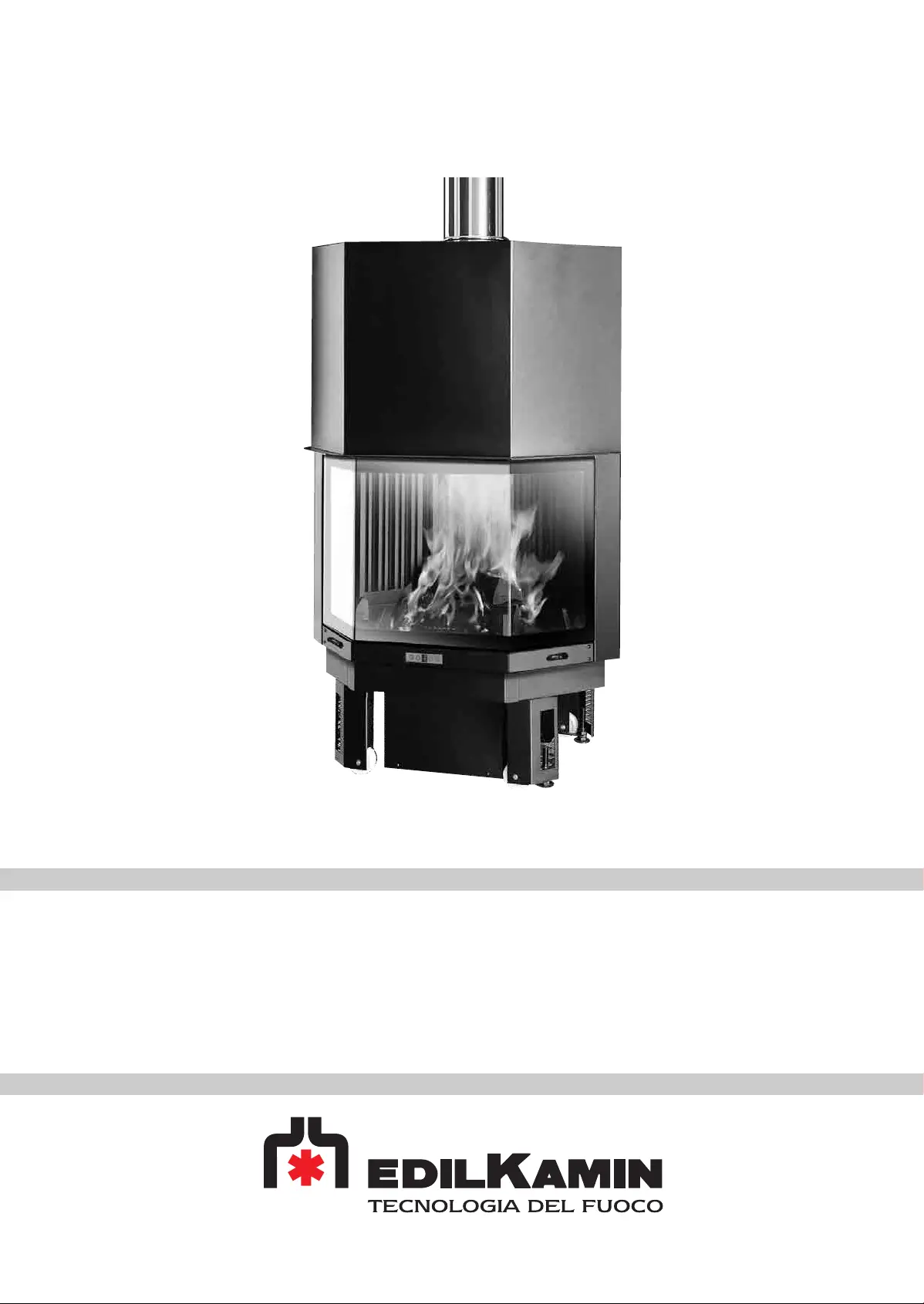

STATUS PLUS
I Installazione, uso e manutenzione p. 2
UK Installation, use and maintenance p. 12
E Instalación, uso y mantenimiento p. 22
P Instalação, uso e manutenção p. 32
GR , Εγκατάσταση χρήση και συντήρηση σ. 42
RUS Установка эксплуатация и техническое обслуживание стр, . 52
2
DICHIARAZIONE DI CONFORMITA’
La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che:
Il caminetto a legna sotto riportato è conforme alla Direttiva 89/106/CEE (Prodotti da Costruzione)
CAMINETTO A LEGNA, a marchio commerciale EDILKAMIN, denominata STATUS PLUS
MODELLO: STATUS PLUS N° di SERIE: Rif. Targhetta dati
ANNO DI FABBRICAZIONE: Rif. Targhetta dati
La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata dalla conformità alla norma europea:
EN 13240:2006
Altresì dichiara che:
caminetto a legna STATUS PLUS rispetta i requisiti delle direttive europee:
2006/95/CEE - Direttiva Bassa Tensione
2004/108/CEE - Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell’apparecchiatura in caso di sostituzione, montaggio e/o
modiche eettuate non da personale EDILKAMIN senza autorizzazione della scrivente.
ITALIANO
Gentile Signora / Egregio Signore
La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.
Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al ne di poterne sfruttare al meglio ed in
totale sicurezza tutte le prestazioni.
Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito
internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.
NOTA
- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (maniglia "mano fred-
da", libretto di garanzia, guanto, scheda tecnica).
In caso di anomalie si rivolga subito al rivenditore preso cui è stato acquistato cui va consegnata copia del libretto di
garanzia e del documento scale d'acquisto.
Messa in servizio/collaudo
Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT Autorizzato) pena la
decadenza della garanzia.
La messa in servizio così come descritta dalla norma UNI 10683 Rev. 2005 (Cap. "3.21") consiste in una serie di ope-
razioni di controllo eseguite a caminetto installato e nalizzate ad accertare il corretto funzionamento del sistema e la
rispondenza dello stesso alle normative.
Presso il rivenditore, al numero verde o sul sito www.edilkamin.com può trovare il nominativo del Centro Assistenza
più vicino.
- installazioni scorrette, manutenzioni non correttamente eettuate, uso improprio del prodotto, sollevano l'azienda
produttrice da ogni eventuale danno derivante dall'uso.
- il numero di tagliando di controllo, necessario per l'identicazione del caminetto, è indicato :
- nella parte alta dell'imballo
- sul libretto di garanzia reperibile all'interno del focolare
- sulla targhetta applicata sul retro dell'apparecchio;
Detta documentazione dev'essere conservata per l'identicazione unitamente al documento scale d'acquisto i cui dati
dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di even-
tuale intervento di manutenzione;
- i particolari rappresentati sono gracamente e geometricamente indicativi.
• VERSIONI DISPONIBILI
N a convezione naturale
V a ventilazione forzata
• SISTEMA COMBUSTIONE PULITA: S.C.P.
Garantisce un’elevata resa termica ed emissioni pulite
Il sistema abbina una innovativa distribuzione dell'aria di
combustione primaria (A) e di post-combustione (B)
l'aria per la combustione primaria viene immessa nel focolare in
modo radente ed uniformemente distribuita sul pelo libero delle braci.
Si ottiene così il massimo possibile di ossigenazione e potenza, neces-
sari per una combustione ottimale;
l'aria per la post-combustione viene prelevata dall’ambiente attra-
verso due fori sul basamento del caminetto.
Si scalda percorrendo, un canale dedicato, sul retro del focolare. Viene
immessa dal cielo del focolare mediante un sistema a pioggia con
“rosa” molto ampia, per ottenere la miscelazione, ad elevata tempera-
tura, con i fumi.
• MANIGLIA ASPORTABILE PER APERTURA PORTELLONE
La maniglia del portellone non è ssata al portellone stesso ma viene
inserita in caso di bisogno.
La maniglia va inserita nella parte inferiore del portellone, inforcando-
la negli appositi perni.
La maniglia serve solo per eettuare il sollevamento o l’abbassamento
del portellone.
• PANNELLO SINOTTICO INCORPORATO
per i modelli a ventilazione forzata:
permette di gestire e controllare le fasi di funzionamento (accensione e
spegnimento) oltre alla regolazione della velocità del ventilatore da
1 a 9 in automatico o in manuale.
• ARIA DI COMBUSTIONE
Nuovo sistema di distribuzione con:
A aria primaria radente il piano fuoco, regolata da serranda
incassata nel bordo (utilizzo con mano fredda)
B aria secondaria immessa regolando la levetta (X) sulla sommità del
portellone mantenendo così pulito il vetro.
C aria per la post-combustione pretarata immessa dal cielino
focolare
3
LA TECNOLOGIA
ITALIANO
A
B
SCHEMA COMBUSTIONE
comando aria primaria
aria di
post-combustione
aria primaria
A
B
combustione primaria post-combustione
aria secondaria
e pulizia vetro
C
immissione aria secondaria
A
B
B
B
Chiuso
Aperto
X
Aperto
Chiuso
