IN S T A LLA T IO N I N S T R U C T I O N S
Chief Manufacturing, a products division
of Milestone AV Technologies
8401 Eagle Creek Parkway, Savage, MN 55378
P: 800.582.6480 / 952.894.6280 F: 877.894.6918 952.894.6918
8804-002002 Rev00
©2009 Milestone AV Technologies, a
Duchossois Group Company
www.chiefmfg.com
04/09
FSB-018
FLAT SCREEN TABLE STAND
The Flat Screen Table Stand is designed to attach directly to VESA FDMI standard 75mm or
100mm mounting pattern.
(1) FSB-018 Stand Assembly (4) M4 x 10mm Phillips Head Screw
(1) 75mm Adapter Bracket (4) M4 x 6mm Phillips Head Screw
(1) 100mm Adapter Bracket (4) 10-24 Nylock Nut
(4) 10-24 x 3/8” Phillips Head Screw
Unpack and check contents: Inspect the Flat Screen Table Stand carefully for shipping damage.
If any damage is apparent, call your carrier claims agent.
CAUTION: The maximum weight to be installed on the FSB018 is 20 lbs (9 kg). Do not
use a power screwdriver to install screws. Use a hand screwdriver to
prevent damage to your monitor.
NOTE: For 75mm VESA mounting, perform Step 1 first. For 100mm VESA mounting, perform
Step 2 and Step 3 first.
For 75mm VESA Mounting Pattern
1. Secure the 75mm adapter bracket to your monitor using four M4 x 6mm Phillips head screws
(provided) (see Figure 2).
For 100mm VESA Mounting Pattern
2. Install 100mm adapter bracket using four provided M4 x 6mm or M4 x 10 Phillips head
screws (see Figure 3).
3. Secure the 100mm adapter bracket to the 75mm adapter bracket (see Figure 4).
®Chief is a registered trademark of Milestone AV Technologies. All rights reserved.

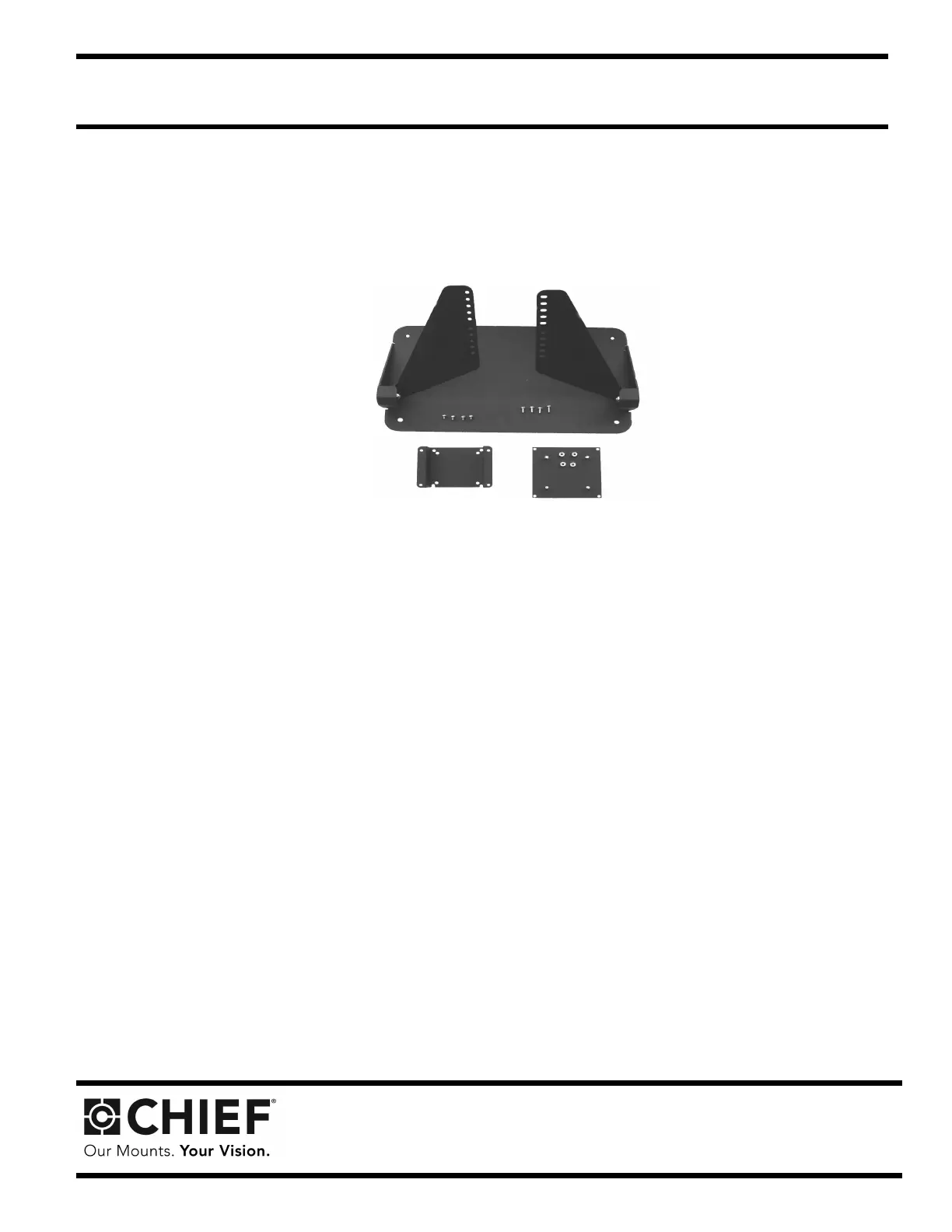

Figure 1
4. At the desired height, secure your monitor to the stand using four provided 10-24 x 3/8”
Phillips head screws (see Figure 5).
VESA FDMI
Standard 100mm
VESA FDMI
Standard 75mm
Figure 2. 75mm Bracket Installation Figure 3. 100mm Bracket Installation
Figure 4. 100mm to 75mm Installation Figure 5. Install Monitor to Stand
100mm Adapter Bracket
75mm Adapter Bracket
