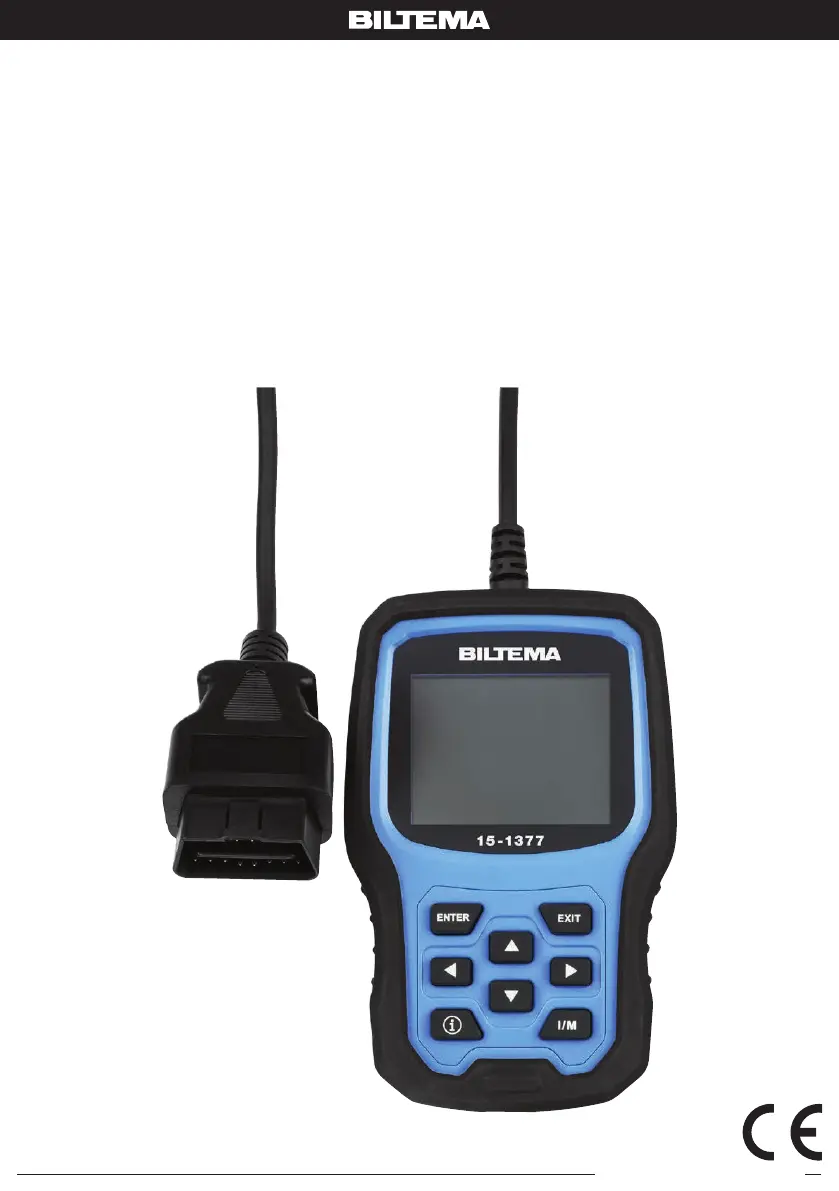

Art. 15-1377

DIAGNOSVERKTYG

För Mercedes

DIAGNOSEVERKTØY

For Mercedes

DIAGNOSOINTITYÖKALU

Mercedes

DIAGNOSEVÆRKTØJ

Til Mercedes

Biltema, G arnisonsgatan 26, 2n d FL, SE-254 66 Helsingborg. www.biltema.com

Art. 15-1377

2. SÄKERHETSFÖRESKRIFTER

• För att förhindra olyckor med allvarliga person-

skador, skador på fordonet eller testutrustningen

ska säkerhetsinstruktionerna följas.

• Läs alltid manualen före användning och spara

den för framtida bruk.

• När motorn är igång bildas avgaser som innehål-

ler kolmonoxid. Se till att ventilationen är tillfred-

ställande. Andas aldrig in avgaser.

• När motorn är igång är det många delar som

snurrar med hög hastighet t.ex.  äktremmen. Håll

alltid ett säkerhetsavstånd till dessa delar.

• Delar av motorn blir mycket heta när motorn är

igång. Rör aldrig heta motordelar.

• Slå alltid ifrån tändningen innan felkodsläsaren

ansluts.

• Bränsleångor är mycket brandfarliga. Förhindra

gnistbildning, öppen eld och rökning i närheten

av fordonet.

• Bär inte löst sittande kläder eller smycken vid ar-

bete med motorn. Löst sittande kläder kan fastna

i rörliga delar. Smycken kan bli strömförande och

ge brännskador.

• Se till att handbromsen är åtdragen innan motorn

startas för test och felsökning. Har bilen automa-

tisk växellåda, lägg den i läge P. Bil med manuell

växellåda läggs i friläge.

• Blockera alltid de drivande hjulen så att bilen inte

kan börja rulla. Lämna aldrig bilen utan uppsikt.

• Lägg aldrig verktyg på bilbatteriet. Det kan or-

saka kortslutning vilket kan skada dig, verktyget

eller batteriet.

• Undvik kontakt med högspänningskomponen-

terna (tändspolar, strömfördelarlock, tändkablar

och tändstift) när motorn är igång.

• Se till att en brandsläckare  nns tillgänglig under

arbetet.

• Använd personlig skyddsutrustning när arbetet

kan utgöra en risk för personlig hälsa: skydds-

glasögon, skyddshandskar och hörselskydd.

3. TEKNISKA DATA

Spänning: . . . . . . . . . . . . . . . . .8–18 V

Display: . . . . . . . . . . . . . . . . . . .2,8"

Upplösning: . . . . . . . . . . . . . . . .320 x 240 pixlar

Driftstemperatur: . . . . . . . . . . .0–60 ˚C

Lagringstemperatur: . . . . . . . .-20–70 ˚C

DIAGNOSVERKTYG

För Mercedes

1. ALLMÄNT

Introduktion

Denna avancerade felkodsläsare är speciellt framta-

gen för Mersedes.

Stöder protokoll: KWP,CAN,UDS.

Stöder alla ODBII/EODB-protokoll: VPW, PWM, ISO,

KWP 2000 och CAN.

Kompatibel med följande Mersedes-modeller:

A Class, AMG Class, B Class, C Class, CL Class,

CLA Class, CLC Class, CLK Class, CLS Class, E

Class, G Class, GL Class, GLA Class, GLC Class,

CLE Class, GLK Class, GLS Class, M Class, May-

bach, ML Class, R Class, S Class, SL Class, SLK

Class, SLR Class, SLS Class.

Kompatibel med följande Sprinter-modeller:

901, 902, 903, 904, 905, 906, 907, 909, 910, 690

Kompatibel med följande Smart-modeller:

Smart fortwo (A/C450, A/C451, W454), Smart ro-

adster (R/C452), Smart 453

Manualen ger en generell beskrivning på hur felkods-

läsaren hanteras. De mer avancerade funktionerna

kräver god yrkeskunskap och tillgång till fordonets

verkstadsmanual.

OBS! I felkodsläsaren kan du välja språk, men i

denna bruksanvisning används engelska som språk i

alla bilder som illustrerar displayens vyer.

OBS! Ikoner som är gråmarkerade är ej valbara. Se

bild nedan.

Användningsområde

15-1377 är endast avsett som ett diagnosverktyg. All

annan användning betraktas som felaktig. Produkten

får inte öppnas eller modi eras.

Observera följande

• Varje diagnostisk felkod varnar för ett problem

eller symptom som uppstått i ett system, inte i en

speci k del.

• Fordonets ECU kan bara rapportera fel som indi-

kerats av systemet olika sensorer.

• Vi rekommenderar att man har tillgång till bilens

servicemanual vid felsökningsprocessen.

• Ibland kan sensorer verka trasiga även om de inte

är det. Orsaken kan vara:

- Dåliga anslutningar, trasiga kablar eller kortslut-

ningar som orsakar felaktiga sensorsignaler till

styrboxen.

- Fel i ett system kan påverka sensorerna i ett an-

nat system som då resulterar i en felaktig signal

till styrboxen.

Art. 15-1377

4. HANDHAVANDE

Navigera genom menyn med pilknapparna och

bekräfta ett val med ENTER. Tryck på EXIT för att

återgå.

Anslutning

1. Leta upp OBDII-kontakten i fordonet och anslut

felkodsläsaren.

2. Slå på tändningen på bilen.

OBDII For Benz Oil reset

BMS resetBATEPB reset

Tool SetupETC reset

OBDII: Identi era motorsystemet

For Benz: Gå till diagnosverktyg för Mersedes.

Oil reset: Oljebyte

EPB reset: EPB (elektrisk handbroms)

BAT: Avläsa batteriets spänning

BMS reset: Återställning av batteriets

hanteringssystem

ETC reset: Återställning av ETC

Tool Setup: Justera enhetens inställningar.

5. INSTÄLLNINGAR

Välj ”Tool Setup” och navigera genom listan med

pilknapparna.

Språk

Välj "Language", följande information visas:

Gränssnittsspråk; engelska, svenska,  nska, norska,

danska.

Beeper

Sätt på/av knapptryckningsljudet.

Beeper

OFF

1/2

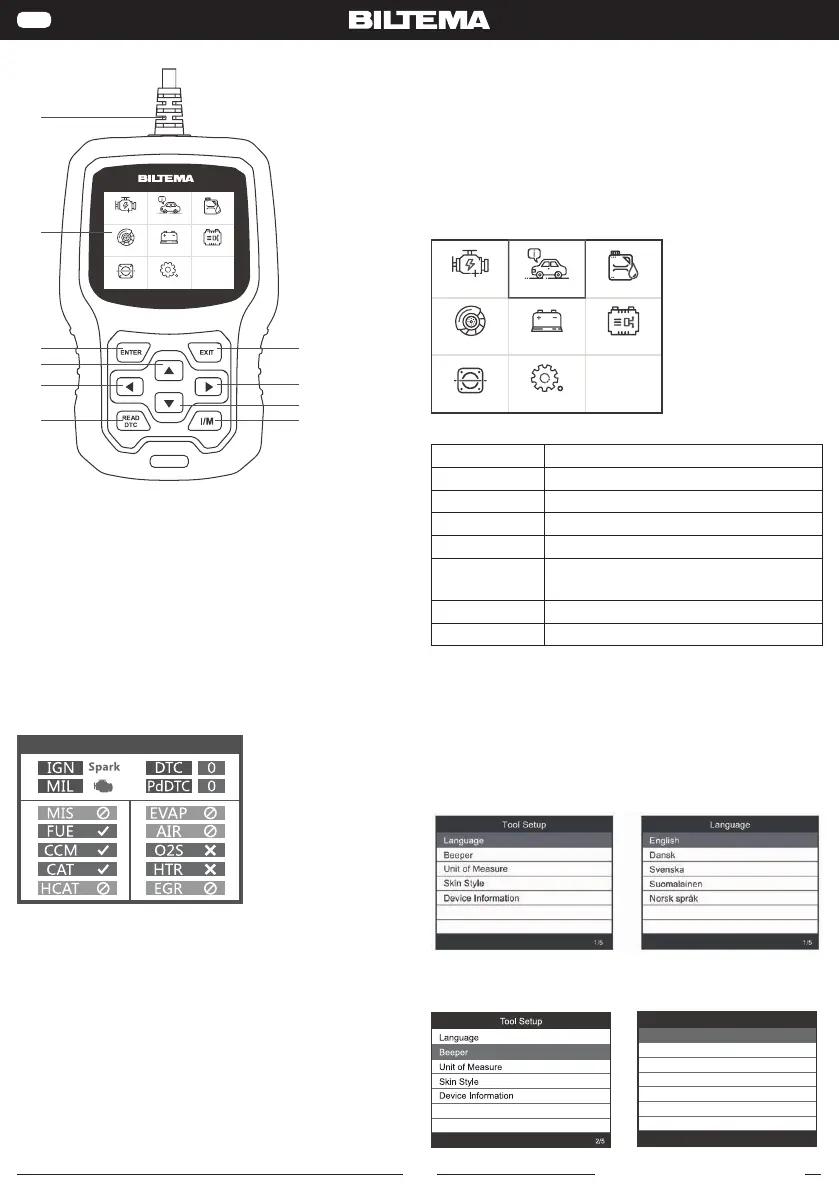

Delar och knappfunktioner

OBDII For Benz Oil reset

BMS resetBATEPB reset

Tool SetupETC reset

15-1377

1. Display Visar menyer, funktioner

och testresultat.

2. ENTER Bekräfta val eller funktion

i en meny.

3. EXIT Återgå till föregående

meny utan åtgärd.

4. Pil vänster Navigerar bakåt.

5. Pil höger Navigerar framåt.

6. Pil Upp Navigerar uppåt.

7. Pil Ner Navigerar nedåt.

8. OBDII-kontakt För anslutning till bilens DLC

9. I/M Snabbkontroll

I/M Readiness
