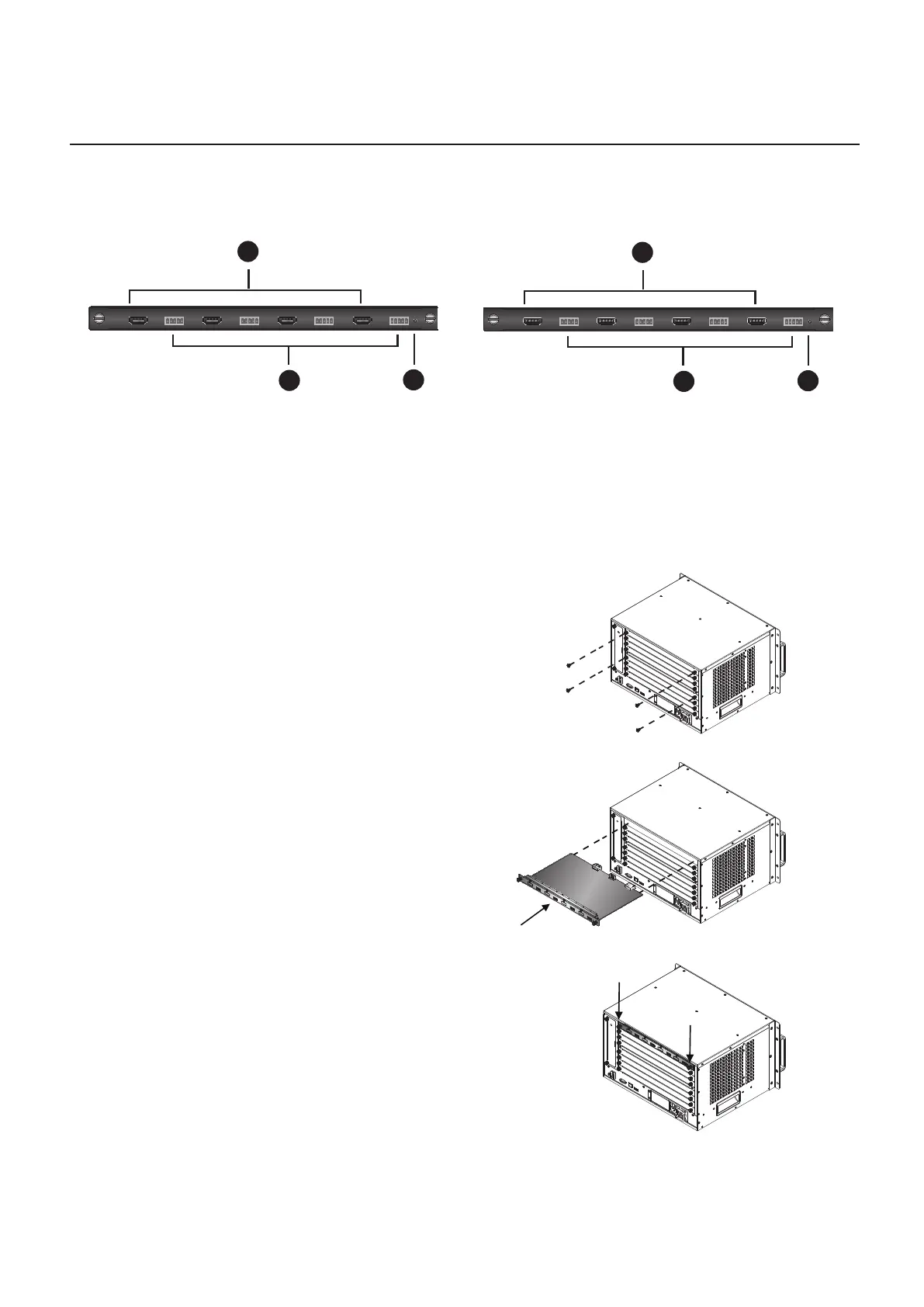

VM7804 / VM8804
4-Port HDMI Input/Output Board Quick Start Guide
Hardware Review
VM7804 Front View
1. HDMI Input Ports
2. Audio Input Ports
3. Status LED
VM8804 Front View
1. HDMI Output Ports
2. Audio Output Ports
3. Status LED
Hardware Setup
I/O Board Installation
1. (Optional) Power off the Modular Matrix switch.
Note: The Input/Output Boards are hot swappable.
2. On the rear of the VM1600 unscrew the two phillips head screws and
remove a back panel cover.
3. Slide the I/O board into the open slot on the VM1600 until it secures
in place.
Note: The upper four slots are for input boards; the lower four slots
are for output boards.
4. Tighten the screws on the I/O board to fasten it to the Modular Matrix
switch, until its secure.
5. Repeat the steps if you are installing more I/O boards.
6. Power on the Modular Matrix switch.
VM7804 Front View VM8804 Front View
1
2 3
1
23
Installation
1. Connect your A/V input source device to the HDMI / audio input port of the VM7804.
2. Connect your video display device to the HDMI output port of the VM8804.
3. Connect your speakers / audio output device to the Audio output port of the VM8804.
4. Power on the VM1600 and all devices in the installation.
2
3
1
The following contains information that relates to China:
Online Registration
http://eservice.aten.com
Technical Phone
Support
International:
886-2-86926959
North America:
1-888-999-ATEN
Ext: 4988
United Kingdom:
44-8-4481-58923
All information, documentation, rmware, software utilities, and specifi cations contained in this package are subject to change without
prior notifi cation by the manufacturer. Please visit our website http://www.aten.com/download/?cid=dds for the most up-to-date versions.
Important Notice
Considering environmental protection, ATEN does not provide a fully printed user manual for this product. If the information
contained in the Quick Start Guide is not enough for you to confi gure and operate your product, please visit our website www.
aten.com, and download the full user manual.
© Copyright 2014 ATEN® International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All other trademarks are the property of
their respective owners.
This product is RoHS compliant.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired
operation.
